Motor chống cháy nổ 5.5Kw 7.5HP còn gọi là động cơ phòng nổ 5.5Kw 7.5HP hay động cơ điện phòng nổ 5.5Kw 7.5HP. Sau đây là những thông tin chính về sản phẩm này.
1) Phân loại motor phòng nổ 5.5Kw 7.5HP 3 pha

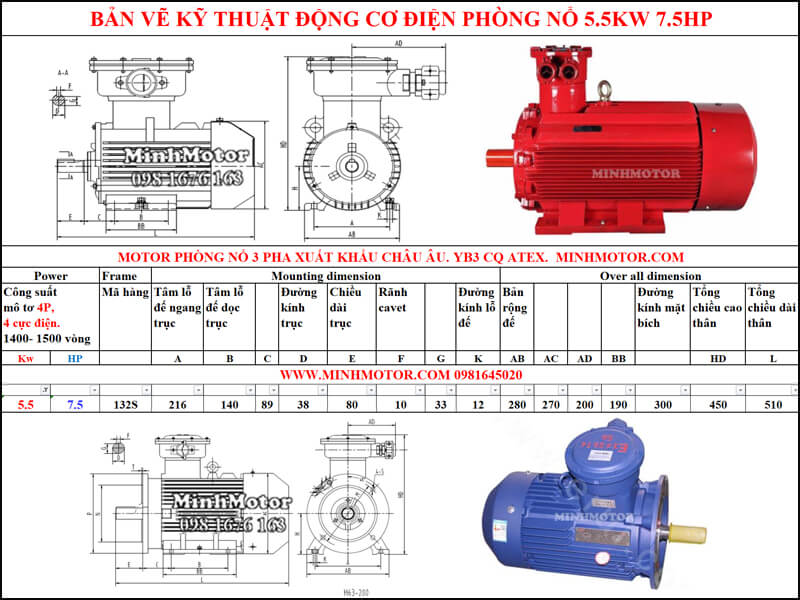

a) Thông số kỹ thuật động cơ phòng nổ 5.5kW 7.5HP 4 cực chân đế B3


Bảng thông số kỹ thuật motor phòng nổ 5.5kW 7.5HP 4 cực (theo tem máy thực tế):
| Thông số trên tem motor | Giá trị |
|---|
| Model | YBX3-5.5kW-132S-4 |
| Công suất | 5.5 kW (7.5 HP) |
| Cấp phòng nổ | Ex d IIB T4 Gb |
| Điện áp / Tần số | 380/660 V - 50 Hz |
| Cách đấu | Δ (tam giác) ở 380 V / Y (sao) ở 660 V |
| Dòng điện định mức | 11.4 A (380 V) / 6.5 A (660 V) |
| Tốc độ | 1450 vòng/phút (4 cực) |
| Cấp bảo vệ | IP55 |
| Cấp cách điện | F |
| Chế độ làm việc | S1 (chạy liên tục) |
| Trọng lượng | 93 kg |
| Nhà sản xuất | Parma - Guanglu Motor Co., Ltd |
- Hệ số công suất cos φ: 0.82
- Video thực tế động cơ phòng nổ 5.5kW 7.5HP điện 3 pha 380/660V.
Động cơ điện chuyên dụng chống nổ 5.5kw 7.5HP có
- Tổng dài L: 481mm
- Tổng cao HD: 408mm, do nắp hộp cực phòng nổ rất dày và kiên cố.
- Đường kính trục D: 38mm
- Đường kính lỗ đế K: 12mm
- Bản rộng đế / chiều rộng chân đế AB: 276mm
- Giữa 2 tâm lỗ đế ngang trục A: 216mm
- Giữa 2 tâm lỗ đế ngang trục B: 140mm
- Video motor chống nổ YBX3 IE3 tiết kiệm điện, Ex d IIB T4
b) Thông số kỹ thuật động cơ phòng nổ 5.5kW 7.5HP 4 cực mặt bích B35 (B5)
- Đường kính bích ngoài: 300mm
- Đường kính vành định vị (bích trong): 230mm
- Đường kính lỗ mặt bích: 15mm

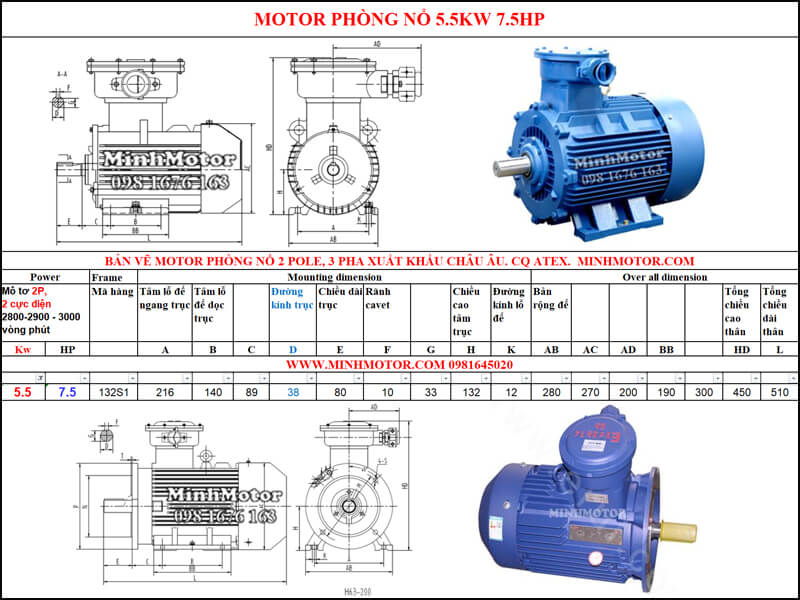

c) Động cơ phòng nổ 5.5kw 7.5HP chân đế 2 pole 2 cực 2800-2900 vòng/ phút
- Đường kính trục: 38 mm, rãnh ca vét: 10mm
- Tổng dài: 481 mm
- Tổng cao: 408 mm


Bảng thông số kỹ thuật motor phòng nổ 5.5kW 7.5HP 2 cực (theo tem máy thực tế):
| Thông số trên tem motor | Giá trị |
|---|
| Model | YBX3-5.5kW-132S1-2 |
| Công suất | 5.5 kW (7.5 HP) |
| Cấp phòng nổ | Ex d IIB T4 Gb |
| Điện áp / Tần số | 380/660 V - 50 Hz |
| Cách đấu | Δ (tam giác) ở 380 V / Y (sao) ở 660 V |
| Dòng điện định mức | 10.6 A (380 V) / 6.1 A (660 V) |
| Tốc độ | 2910 vòng/phút (2 cực) |
| Cấp bảo vệ | IP55 |
| Cấp cách điện | F |
| Chế độ làm việc | S1 (chạy liên tục) |
| Trọng lượng | 87 kg |
| Nhà sản xuất | Parma - Guanglu Motor Co., Ltd |
- Hệ số công suất cos φ: 0.88
d) Motor chống phòng nổ 5.5kw 7.5hp giảm tốc chân đế GHM
- Đường kính trục: 50 mm
- Mã motor : 132S, YB2 - Y3 - YB3
- Ratio phổ biến: 1/10 - 1/60

- Video hộp số giảm tốc chống nổ liền mô tơ
e) Motor chống phòng nổ 5.5kw 7.5hp giảm tốc mặt bích GVM
- Đường kính trục: 50 mm
- Mã motor : 135S, YB2 - Y3 - YB3
- Tổng dài: 792 mm

2) Ưu điểm của motor chống cháy nổ 5.5Kw 7.5HP
- Vỏ gang đúc dày, chịu được áp suất nổ bên trong vỏ mà không nứt vỡ.
- Khe chống cháy giữa nắp và thân làm nguội ngọn lửa, tia lửa không thoát ra khí gas bên ngoài.
- Hộp cực chống nổ tách riêng, đầu cáp qua ống nối kín: chập điện trong hộp không lan ra ngoài.
- Nhiệt độ bề mặt cấp T4 tối đa 135°C, thấp hơn nhiệt độ tự bốc cháy của xăng, dầu, dung môi thông dụng.
- Cấp bảo vệ IP55, chạy được nơi ẩm, nhiều bụi, ngoài trời có mái che.
3) Ứng dụng của motor chống cháy nổ 5.5Kw 7.5HP
Motor phòng nổ 5.5kW dùng trong vùng nguy hiểm Zone 1, Zone 2 có khí, hơi hoặc bụi dễ cháy. Máy và công việc thường gặp:
- Bơm LPG cánh gạt tại trạm chiết nạp gas bình 12 kg, 45 kg.
- Máy nén gas hóa lỏng chuyển gas từ xe bồn sang bồn chứa LPG công nghiệp.
- Băng chuyền xích, bàn quay chiết nạp bình gas tự động.
- Quạt hút xưởng bảo dưỡng, sơn lại vỏ bình gas.
- Quạt gió trạm cấp gas trung tâm cho khu bếp nhà hàng, lò nung gốm sứ, lò sấy dùng gas.
- Máy thổi khí biogas từ hầm ủ trang trại heo 500–1.000 con.
- Motor chống nổ 2 pole 5.5kW (~2.900 vòng/phút) kéo trực tiếp bơm hóa chất ly tâm: bơm dung môi, xăng, cồn, sơn, axit pha loãng tại kho hóa chất, trạm chiết rót, xưởng pha sơn — nơi hơi dễ cháy bay quanh bơm.
4) Thiết kế lắp đặt động cơ phòng nổ 5.5kw 7.5HP
a. Motor giảm tốc phòng nổ, tải nặng R, K

b. Motor chống cháy nổ 5.5kw 7.5HP gắn đầu bơm nước hoặc gắn với bơm chân không

c. Động cơ phòng nổ 5.5kw 7.5HP gắn với giảm tốc
Ảnh 1: động cơ phòng nổ kết hợp với hộp điều tốc
Ảnh 2: động cơ phòng nổ kết hợp giảm tốc cycloid
Ảnh 3: dộng cơ phòng nổ gắn giảm tốc trục vít NMRV
Ảnh 4: động cơ điện phòng nổ liền giảm tốc trục vít WP

d. Động cơ điện phòng nổ 5.5kw 7.5HP gắn với hộp điều chỉnh tốc độ

e. Motor chống cháy nổ 5.5kw 7.5HP gắn hộp giảm tốc qua khớp nối
