Motor chống cháy nổ 22Kw 30HP còn gọi là động cơ phòng nổ 22Kw 30HP hay động cơ điện phòng nổ 22Kw 30HP. Sau đây là những thông tin chính về sản phẩm này.

1) Phân loại motor phòng nổ 22kw 30HP 3 pha

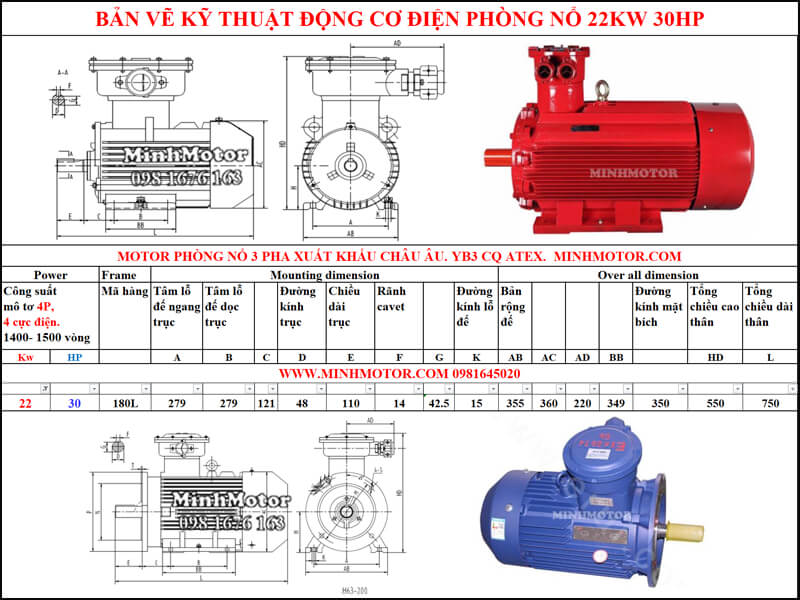

a) Thông số kỹ thuật động cơ phòng nổ 22kW 30HP 4 cực chân đế B3

Động cơ phòng nổ 22kw 30HP chân đế 4 pole 4 cực 1400-1500 vòng/ phút

Tem động cơ chống nổ 22kW 4 cực YBX3-22kw-180L-4 Parma Guanglu

Bảng thông số kỹ thuật motor phòng nổ 22kW 30HP 4 cực (theo tem máy thực tế):

Thông số trên tem motorGiá trị
ModelYBX3-22kW-180L-4
Công suất22 kW (30 HP)
Cấp phòng nổEx d IIB T4 Gb
Điện áp / Tần số380/660 V - 50 Hz
Cách đấuΔ (tam giác) ở 380 V / Y (sao) ở 660 V
Dòng điện định mức41.8 A (380 V) / 24.1 A (660 V)
Tốc độ1470 vòng/phút (4 cực)
Cấp bảo vệIP55
Cấp cách điệnF
Chế độ làm việcS1 (chạy liên tục)
Trọng lượng255 kg
Nhà sản xuấtParma - Guanglu Motor Co., Ltd
  • Hệ số công suất cos φ: 0.86

  • Video thực tế động cơ phòng nổ 22kW 30HP 4 cực, tốc độ 1400–1500 vòng/phút.

Động cơ chống nổ 22kw 30HP có

  • Tổng dài L: 740mm
  • Tổng cao HD: 541mm, do nắp hộp cực phòng nổ rất dày và kiên cố.
  • Đường kính trục D: 48mm
  • Đường kính lỗ đế K: 15mm
  • Bản rộng đế / chiều rộng chân đế AB: 349mm
  • Giữa 2 tâm lỗ đế ngang trục A: 279mm
  • Giữa 2 tâm lỗ đế ngang trục B: 279mm

- Video motor chống nổ YBX3 IE3 tiết kiệm điện, Ex d IIB T4

b) Thông số kỹ thuật động cơ phòng nổ 22kW 30HP 4 cực mặt bích B35 (B5)

  • Đường kính bích ngoài: 350mm
  • Đường kính vành định vị (bích trong): 250mm
  • Đường kính lỗ mặt bích: 18.5mm

Động cơ chống cháy nổ 22kw 30HP mặt bích 4pole 4 cực 1400-1500 vòng/ phút

  • Video thực tế motor chống nổ 22kW 6 cực, tốc độ 960 vòng/phút.

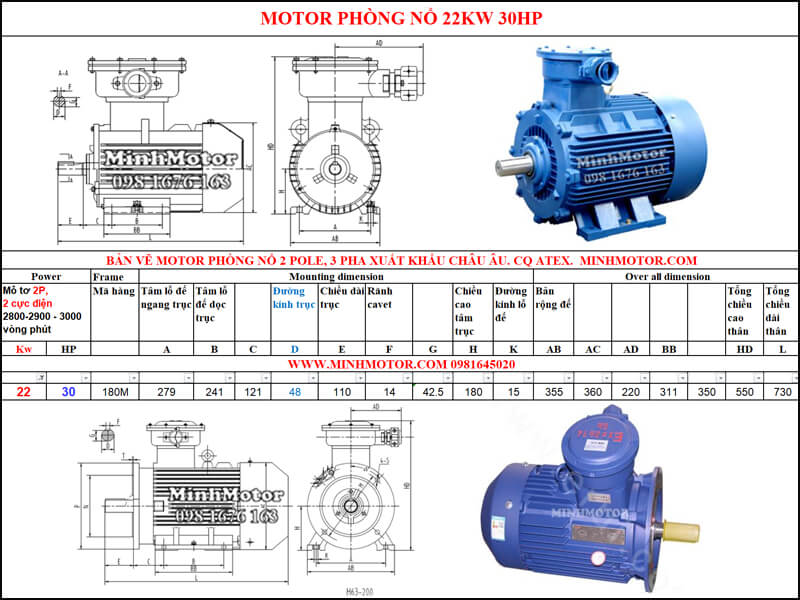

c) Động cơ phòng nổ 22kw 30HP chân đế 2 pole 2 cực 2800-2900 vòng/ phút

  • Đường kính trục: 48 mm, rãnh ca vét: 14mm
  • Tổng dài: 720 mm
  • Tổng cao: 541 mm

Động cơ phòng nổ 22kw 30HP chân đế 2 pole 2 cực 2800-2900 vòng/ phút

Tem động cơ chống nổ 22kW 2 cực YBX3-22kw-180M-2 Parma Guanglu

Bảng thông số kỹ thuật motor phòng nổ 22kW 30HP 2 cực (theo tem máy thực tế):

Thông số trên tem motorGiá trị
ModelYBX3-22kW-180M-2
Công suất22 kW (30 HP)
Cấp phòng nổEx d IIB T4 Gb
Điện áp / Tần số380/660 V - 50 Hz
Cách đấuΔ (tam giác) ở 380 V / Y (sao) ở 660 V
Dòng điện định mức40.5 A (380 V) / 23.3 A (660 V)
Tốc độ2950 vòng/phút (2 cực)
Cấp bảo vệIP55
Cấp cách điệnF
Chế độ làm việcS1 (chạy liên tục)
Trọng lượng241 kg
Nhà sản xuấtParma - Guanglu Motor Co., Ltd
  • Hệ số công suất cos φ: 0.89

  • Video thực tế động cơ phòng nổ 22kW 30HP.

2) Ưu điểm của motor chống cháy nổ 22kw 30HP

  • Vỏ gang đúc dày, chịu được áp suất nổ bên trong vỏ mà không nứt vỡ.
  • Khe chống cháy giữa nắp và thân làm nguội ngọn lửa, tia lửa không thoát ra khí gas bên ngoài.
  • Hộp cực chống nổ tách riêng, đầu cáp qua ống nối kín: chập điện trong hộp không lan ra ngoài.
  • Nhiệt độ bề mặt cấp T4 tối đa 135°C, thấp hơn nhiệt độ tự bốc cháy của xăng, dầu, dung môi thông dụng.
  • Cấp bảo vệ IP55, chạy được nơi ẩm, nhiều bụi, ngoài trời có mái che.

3) Ứng dụng của motor chống cháy nổ 22kw 30HP

  • Hầm mỏ, mỏ than, mỏ quặng, nơi công nhân chui xuống lòng đất, trong hang núi, khai thác mỏ kim loại.
  • Motor công nghiệp điện dân dụng phòng nổ
  • Nơi sản xuất xăng dầu, lọc dầu, giàn khoan dầu axit sunfuric, hóa chất độc hại
  • Nơi sinh nhiệt cao: cán thép, nấu thép, đúc gang, luyện kim, nấu chì thiếc đồng nhôm
  • Nơi ẩm ướt: đấu điện vào motor ở chỗ nhiều mưa, sương mù, khí ẩm, ko thể thông gió khô thoáng, không có nắng

4) Thiết kế lắp đặt động cơ phòng nổ 22kw 30HP

a. Motor giảm tốc phòng nổ, tải nặng R, K

Motor giảm tốc phòng nổ, tải nặng R, K

- Video motor giảm tốc phòng nổ 22kW tải nặng trục thẳng

b. Động cơ giảm tốc phòng nổ 22kw 30HP chân đế

Động cơ giảm tốc phòng nổ 22kw 30HP chân đế

c. Động cơ giảm tốc phòng nổ 22kw 30HP mặt bích

Động cơ giảm tốc phòng nổ 22kw 30HP mặt bích

d. Motor phòng nổ 22kw 30HP gắn đầu bơm nước hoặc gắn với bơm chân không

Motor phòng nổ 22kw 30HP gắn đầu bơm nước hoặc gắn với bơm chân không

e. Động cơ phòng nổ 22kw 30HP gắn với giảm tốc

  • Ảnh 1: động cơ phòng nổ kết hợp với hộp điều tốc

  • Ảnh 2: động cơ phòng nổ kết hợp giảm tốc cycloid

  • Ảnh 3: dộng cơ phòng nổ gắn giảm tốc trục vít NMRV

  • Ảnh 4: Motor phòng nổ liền giảm tốc trục vít WP

Động cơ phòng nổ 22kw 30HP gắn với giảm tốc

f. Motor phòng nổ 22kw 30HP gắn với hộp điều chỉnh tốc độ

Motor phòng nổ 22kw 30HP gắn với hộp điều chỉnh tốc độ

g. Motor phòng nổ 22kw 30HP gắn hộp giảm tốc qua khớp nối

Motor phòng nổ 22kw 30HP gắn hộp giảm tốc qua khớp nối
