Hộp giảm tốc WPS size 50 trục cốt trên, trục vào cốt dương gọi là hộp số giảm tốc WPS size 50, ngoài ra còn có trục vào cốt âm. Dưới đây là thông tin chi tiết và thông số kỹ thuật của hộp số WPS 50.
1) Giới thiệu hộp giảm tốc WPS size 50
Hộp số giảm tốc WPS trục cốt trên size 50 còn gọi là hộp giảm tốc trục vít trục trên WPS- WPDS - WPWKS - WPWDS - WPWDKS size 50
- Kiểu 1 WPS – BSS - HW thông dụng nhất, trục vào và ra đều là trục đặc
- Kiểu 2: hộp giảm tốc WPWKS đầu ra là trục âm
- Kiểu 3: Hộp số NRV có trục ra là âm hoặc dương, đây là phiên bản trọng lượng nhẹ để lắp đặt ở trên cao. Địa hình khó
- Kiểu 4: hộp giảm tốc WPDS trục vào là mặt bích loa ratio có sẵn, 10- 60
- Kiểu 5: WPWDS là hộp số có chân đế tháo rời, đảo được cốt trên thành cốt dưới, biến đổi thành WPWDS như hình dưới.
- Kiểu 6: giảm tốc WPWDKS cũng là chân đế tháo rời, quay lộn được 180 độ theo chiều dọc.
2) Ứng dụng hộp số giảm tốc WPS size 50
- Trong các máy móc sản xuất hóa chất như máy trộn, máy khuấy, máy bơm,...
- Trong các máy móc đóng gói như máy dán nhãn, máy đóng gói,...
- Trong các máy móc sản xuất thuốc nhuộm như máy trộn, máy khuấy, máy bơm,...
- Trong các máy móc chế biến gỗ như máy xẻ, máy bào, máy cưa,...
- Trong các máy móc sản xuất thủy tinh như máy thổi, máy kéo, máy cắt,...
3) Ưu điểm hộp giảm tốc WPS size 50
- Hiệu suất truyền động cao lên tới 95%
- Công nghệ tiết kiệm điện năng hiện đại của Đài Loan
- Chất lượng đạt chuẩn kiểm định khắt khe của châu Âu
- Kích thước nhỏ gọn, dễ lắp đặt và vận hành
- Cấu tạo đơn giản, bảo dưỡng bảo trì dễ dàng
4) Cấu tạo hộp giảm tốc WPS size 50
Hộp số WPS size 50 là loại hộp giảm tốc trục vít với cấu tạo như sau:
- Vỏ hộp: làm từ thép tấm đúc, có chức năng bảo vệ các bộ phận bên trong và giữ cho hộp số chắc chắn.
- Trục vít bánh vít: là bộ phận truyền động chính của hộp số, có vai trò giảm tốc độ và tăng mô-men xoắn.
- Bạc đạn: Bạc đạn được bố trí ở trục vít bánh vít và trục đầu ra, giúp đỡ các trục và giảm ma sát.
- Dầu bôi trơn: được đổ vào hộp số, có chức năng bôi trơn các bộ phận bên trong và làm mát hộp số.
5) Thông số kỹ thuật hộp giảm tốc WPS size 50
Đặc tính hộp giảm tốc WPS 50:
- Size (kích cỡ): 50
- Tỉ số truyền (ratio): 5 tới 60. 1/5 tới 1/60
- Cấu tạo: bánh răng đồng thau (coopper gear) + trục vít guồng xoắn bằng thép (steel worm shaft)
- Màu sắc: Xanh lam
- Chất liệu: Gang đúc
6) Phân loại hộp giảm tốc WPS size 50

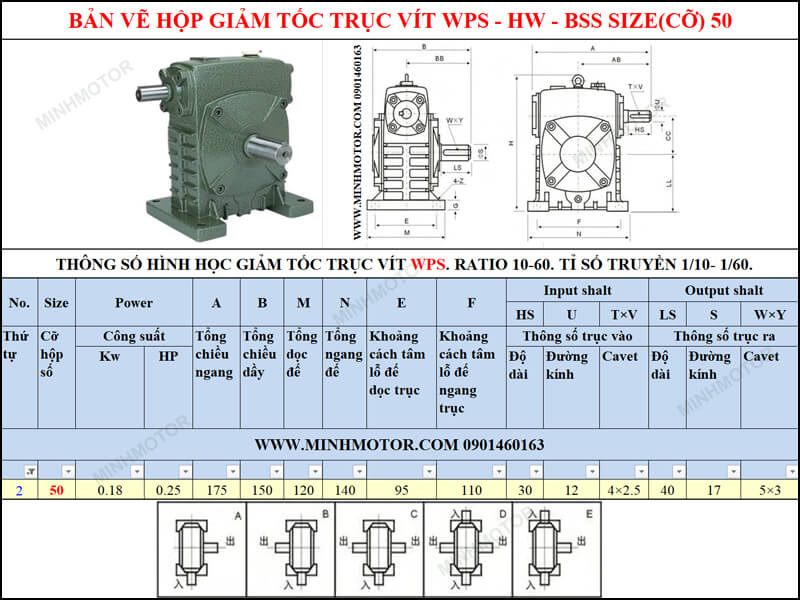

a) Hộp số giảm tốc WPS 50 cốt trên
Hộp số động cơ WPS size 50 có kích thước như sau:
- Đường kính trục vào 12 mm, chiều dài trục 30 mm
- Đường kính trục ra 17 mm, chiều dài trục 40 mm
- Khoảng cách giữa các lỗ chân đế ngang trục 110 mm
- Khoảng cách giữa lỗ chân đế dọc trục 95 mm
- Motor gắn phù hợp là 0.18kw - 4P
- Trục cốt vào ở phía trên trục ra
- Công nghệ sản xuất: Đài Loan
- Tiêu chuẩn xuất khẩu châu Âu
- Tỷ số truyền i: 5, 10, 15, 20, ... 50, 60

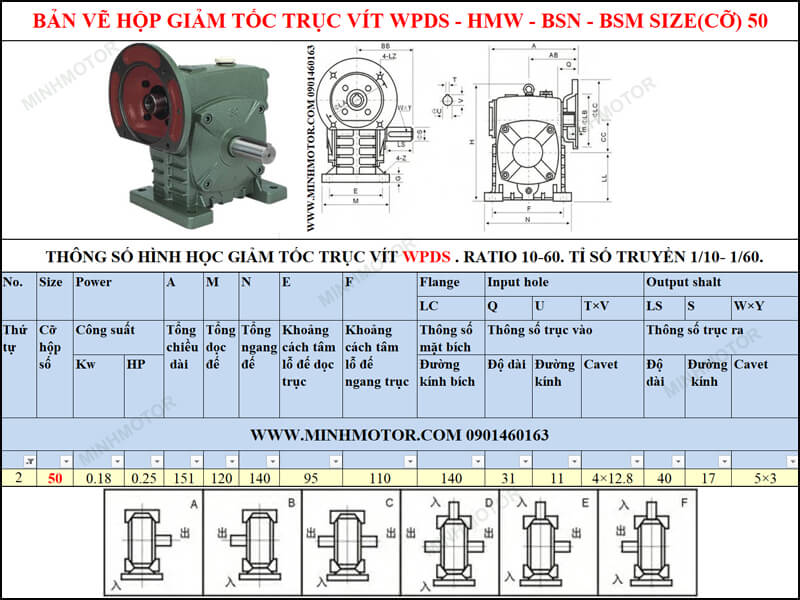

b) Hộp số WPS size 50 mặt bích là WPDS
Hộp giảm tốc motor WPS size 50 trục vào là mặt bích còn gọi là WPDS thông số như sau:
- Đường kính bích vào = 140 mm. Đường kính trục âm trên mặt bích = 11 mm
- Đường kính trục ra (dương) = 17 mm. Chiều dài trục ra (trục mang tải / kéo tải) = 40 mm
- Hộp giảm tốc động cơ WPS 50 thường gắn với động cơ 0.18kw 0.25HP mặt bích
- Trục cốt vào ở phía trên trục ra
- Công nghệ sản xuất: Đài Loan
- Tiêu chuẩn xuất khẩu châu Âu
- Tỷ số truyền i: 5, 10, 15, 20, ... 50, 60
7) Cách lắp đặt sử dụng hộp giảm tốc WPS size 50
Mời tham khảo cách lắp đặt và sử dụng hộp số motor WPS 50 trong video dưới đây:
