Hộp Giảm Tốc WPS

1.569 reviews

Hộp giảm tốc WPS trục cốt trên, trục vào cốt dương còn gọi là hộp số giảm tốc WPS, cốt có trục vào ở phía trên, cốt âm, cốt dương, mặt bích. Hộp số WPS có đầy đủ tỉ số truyền 5 tới 100 là hàng xuất khẩu Nhật, Đài Loan, Đức, Ý.

1) Ứng dụng hộp giảm tốc WPS trục vít

  • Máy nâng hạ: máy cẩu, máy tời,... để nâng hạ tải trọng nặng.
  • Máy móc xây dựng: máy xúc, máy đào,... để di chuyển và nâng hạ các vật nặng.
  • Máy móc công nghiệp: máy dệt, máy in, máy đóng gói hàng hóa, máy trộn,...
  • Máy móc nông nghiệp: máy gặt, máy cày,... để truyền động và giảm tốc độ.
  • Máy móc vận chuyển: làm động cơ kéo phà, thuyền, xe tải, xe buýt,...

2) Ưu điểm hộp số giảm tốc WPS trục vít

  • Thuộc dòng hộp giảm tốc trục vít phổ biến, bán chạy nhất
  • Vòng bi bạc đạn cao cấp giúp tăng hiệu suất truyền động đáng kể
  • Hoạt động tiết kiệm điện năng hơn nhiều dòng hộp số cùng công suất khác
  • Cấu tạo đơn giản, dễ lắp đặt và vận hành
  • Vỏ hộp chắc chắn, nhỏ gọn, tính thẩm mỹ cao

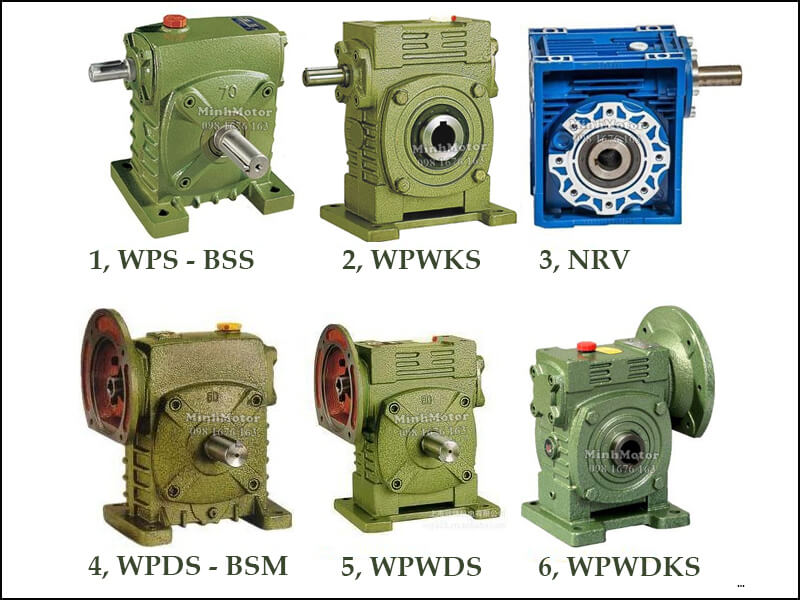

Tổng hợp các kích thước thông dụng của hộp giảm tốc WPS

3) Cấu tạo hộp giảm tốc WPS trục vít

Hộp số trục vít WPS trục ra vuông góc với trục vào, trục vào nằm phía trên, cấu tạo gồm:

  • Trục vít làm bằng thép tôi luyện, độ cứng cao, truyền lực hiệu quả
  • Bánh răng - nhông có các răng ăn khớp hoàn toàn với trục vào
  • Vòng bi bạc đạn: được đặt ở trục vào và trục ra, giúp tăng hiệu suất truyền động, giảm ma sát
  • Vỏ hộp số: làm khung giữ cố định các bộ phận và bảo vệ chúng khỏi bụi bẩn, môi trường
  • Các chi tiết khác: chốt cavet, ốc vít thông hơi tản nhiệt, nút xả cặn dầu,...

Cấu tạo hộp giảm tốc WPS

4) Nguyên lý hoạt động hộp giảm tốc WPS trục vít

Hộp số trục vít WPS hoạt động dựa trên nguyên lý truyền động qua trục vít và bánh răng - nhông.

  • Trục vít là một thanh có hình dạng xoắn ốc, còn bánh răng là một vòng có các rãnh khớp với hình dạng của trục vít.
  • Trục vít nhận truyền động vào từ động cơ và quay, truyền động cho bánh răng quay theo với tốc độ chậm hơn
  • Tỷ số truyền của hộp giảm tốc WPS trục vít được xác định bởi số vòng quay của trục vít trên một vòng quay của bánh răng. Tỷ số truyền càng cao thì tốc độ đầu ra của hộp giảm tốc càng chậm và mô-men xoắn đầu ra càng lớn.

5) Thông số kỹ thuật hộp giảm tốc WPS trục vít

  • Hộp giảm tốc động cơ WPS gồm các size 60, 70, 80, 100, 120, 135, 155, 175
  • Đường kính trục ra: 22, 28, 32, 38, 45, 55, 60, 65 mm
  • Hộp giảm tốc trục vít WPS có thể lắp được với các motor 0.37kw, 0.75kw, 1.1kw, 1.5kw, 2.2kw, 3kw, 3.7kw, 4kw, 5.5kw

Mời tham khảo thông số kỹ thuật chi tiết của các loại hộp số motor trục vít WPS dưới đây:

Bản vẽ hộp giảm tốc WPS

6) Phân loại hộp giảm tốc WPS trục vít

Hộp số động cơ WPS có nhiều size với thông số kỹ thuật, kích thước khác nhau, phù hợp lắp với động cơ công suất từ 0.5 - 10 HP.

  • Hộp giảm tốc WPS 60: trục vào 15 mm, trục ra 22 mm, lắp với động cơ 0.37kw, 0.5 hp nửa ngựa
  • Hộp giảm tốc WPS 70: trục vào 18 mm, trục ra 28 mm, lắp với động cơ 0.37kw 0.75kw, 0.5 hp 1 ngựa
  • Hộp giảm tốc WPS 80: trục vào 22 mm, trục ra 32 mm, lắp với động cơ 0.75kw 1.5kw, 1,2hp 1,2 ngựa
  • Hộp giảm tốc WPS 100: trục vào 25 mm, trục ra 38 mm, lắp với động cơ 1.5kw, 2 hp 2 ngựa

  • Hộp giảm tốc WPS 120: trục vào 30 mm, trục ra 45 mm, lắp với động cơ 2.2kw 3kw, 3hp 4hp
  • Hộp giảm tốc WPS 135: trục vào 35 mm, trục ra 55 mm, lắp với động cơ 3kw 4kw, 4hp 5hp
  • Hộp giảm tốc WPS 155: trục vào 40 mm, trục ra 60 mm, lắp với động cơ 5.5kw, 7.5hp
  • Hộp giảm tốc WPS 175: trục vào 45 mm, trục ra 65 mm, lắp với động cơ 5.5kw 7.5kw, 7.5hp 10hp

7) Cách lắp đặt hộp giảm tốc WPS trục vít

Có thể lắp hộp giảm tốc motor trục vít WPS với motor qua khớp nối, bánh răng hoặc puli khi trục vào là trục dương. Hoặc lắp trực tiếp với motor mặt bích nếu trục vào cốt âm nằm phía trên.

Mời tham khảo kiểu lắp đặt động cơ giảm tốc trục vít bánh vít WPS phổ biến như hình sau:

Các tư thế lắp đặt hộp giảm tốc WPS

  • Sử dụng khớp nối: Khớp nối là một thiết bị cơ khí được sử dụng để kết nối hai trục với nhau. Loại khớp nối được sử dụng sẽ phụ thuộc vào kích thước và tốc độ của hộp giảm tốc và động cơ.
  • Sử dụng bánh răng: Bánh răng giúp truyền động từ trục này sang trục khác khá hiệu quả. Tuy nhiên kết nối hộp giảm tốc và động cơ ít dùng qua bánh răng vì phức tạp và khó lắp đặt hơn.
  • Sử dụng puli: Puli kết nối hộp giảm tốc và động cơ cũng không phổ biến do tính cố định và hiệu suất không cao.

8) Cách tính tốc độ ra của hộp giảm tốc WPS

Hộp số có kích cỡ càng lớn, tỷ số truyền càng nhỏ, số vòng ra càng nhỏ thì lực momen càng lớn, hộp số càng khỏe thích hợp làm những công việc nặng hơn. Dựa trên điều chỉnh tỷ số truyền của hộp giảm tốc từ 10 - 60 mà người dùng có được tốc độ ra mong muốn. Cụ thể như sau:

  • Tỷ số truyền i = 10, số vòng ra khoảng 100 tới 20 vòng/phút
  • Tỷ số truyền i = 20, số vòng ra khoảng 50 tới 10 vòng/phút
  • Tỷ số truyền i = 30, số vòng ra khoảng 33  tới 8 vòng/phút
  • Tỷ số truyền i = 40, số vòng ra khoảng 24 tới 5 vòng/phút
  • Tỷ số truyền i = 50, số vòng ra khoảng 19 tới 4 vòng/phút
  • Tỷ số truyền i = 60, số vòng ra khoảng 17 tới 3 vòng/phút

Ngoài ra, nếu quý vị có thêm nhu cầu về các loại hộp số giảm tốc khác có thể click tại đây:
