Hộp Giảm Tốc WPS Size 60

7.940 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Hộp giảm tốc WPS size 60, trục vào cốt dương còn gọi là hộp số giảm tốc WPS size 60. Dưới đây là thông số kỹ thuật, thông tin chi tiết về hộp số WPS 60.

1) Giới thiệu hộp giảm tốc WPS size 60

Hộp giảm tốc WPS 60 còn gọi là hộp giảm tốc trục vít cốt trên WPS - WPDS - BSS - BSN - BSM - HW - HMW size 60

  • Kiểu 1 WPS – BSS - HW thông dụng nhất, trục vào và ra đều là trục đặc
  • Kiểu 2: giảm tốc WPWKS đầu ra là trục âm
  • Kiểu 3: Hộp số NRV có trục ra là âm hoặc dương, đây là phiên bản trọng lượng nhẹ để lắp đặt ở trên cao. Địa hình khó

Hộp Số Giảm Tốc WPS WPDS Trục Cốt Trên Size 60 WPS-BSS, WPWKS, NRV, WPDS-BSM, WPWDS, WPWDKS

  • Kiểu 4: hộp giảm tốc WPDS trục vào là mặt bích loa ratio có sẵn, 10- 60
  • Kiểu 5: WPWDS là hộp số có chân đế tháo rời, đảo được cốt trên thành cốt dưới, biến đổi thành WPWDS như hình dưới.
  • Kiểu 6: giảm tốc WPWDKS cũng là chân đế tháo rời, quay lộn được 180 độ theo chiều dọc.

2) Ứng dụng hộp số giảm tốc WPS size 60

Công dụng của hộp giảm tốc size 60 WPS trong nhiều loại máy móc như:

  • Dân dụng: máy nén khí, máy bơm nước, máy cưa, máy kéo
  • Xây dựng: máy nghiền, máy trộn bê tông, motor rung móng
  • Vận tải: máy nâng hạ, thang máy vận chuyển, vít tải
  • Máy móc nông nghiệp: Máy cày, máy bừa, máy tuốt lúa
  • Máy móc sản xuất: máy khoan, máy tiện, máy phay, máy đóng gói

3) Ưu điểm hộp giảm tốc WPS size 60

  • Khả năng giảm tốc tốt, tạo tốc độ đầu ra rất chậm nhưng lực momen lớn
  • Độ bền vượt trội, tuổi thọ từ 5 - 7 năm
  • Vận hành đơn giản, không yêu cầu kỹ thuật cao
  • Cấu tạo đơn giản dễ tháo lắp để vệ sinh và sửa chữa
  • Giá thành rẻ, được nhiều doanh nghiệp chọn dùng

4) Cấu tạo hộp giảm tốc WPS size 60

Hộp số WPS size 60 là loại hộp giảm tốc trục vít với cấu tạo như sau:

  • Vỏ hộp: làm từ thép tấm đúc hoặc gang đúc, có chức năng bảo vệ các bộ phận bên trong. Khung vỏ hộp cũng giữ cho hộp số chắc chắn.
  • Trục vít bánh vít: là bộ phận truyền động chính của hộp số, có vai trò giảm tốc độ và tăng mô-men xoắn.
  • Bạc đạn: Bạc đạn được bố trí ở trục vít bánh vít và trục đầu ra. Bạc đạn giúp đỡ các trục và giảm ma sát.
  • Dầu bôi trơn: được đổ vào hộp số, có chức năng bôi trơn các bộ phận bên trong và làm mát cho hộp số.

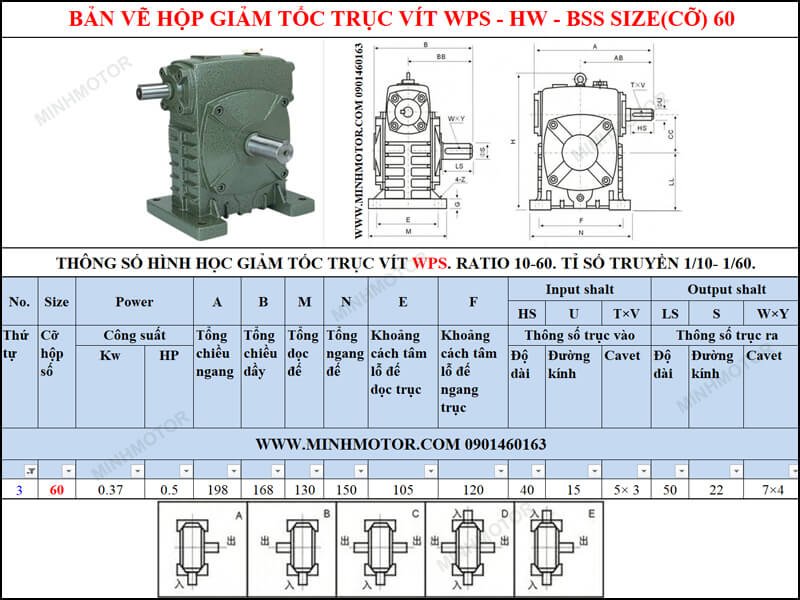

5) Thông số kỹ thuật hộp giảm tốc WPS size 60

Đặc tính hộp giảm tốc motor WPS size 60

  • Size (kích cỡ): 60
  • Tỉ số truyền (ratio): 5 tới 60. 1/5 tới 1/60
  • Cấu tạo: bánh răng đồng thau (coopper gear) + trục vít guồng xoắn bằng thép (steel worm shaft)
  • Màu sắc: Xanh lam
  • Chất liệu: Gang đúc

6) Phân loại hộp giảm tốc WPS size 60

a) Hộp số WPS size 60, cốt trên

Hộp giảm tốc động cơ WPS size 60 có thông số như sau:

  • Đường kính trục vào = 15 mm, chiều dài trục = 40 mm
  • Đường kính trục ra = 22 mm, chiều dài trục = 50 mm
  • Trục cốt vào ở phía trên trục ra
  • Công nghệ sản xuất: Đài Loan
  • Tiêu chuẩn xuất khẩu châu Âu
  • Tỷ số truyền i: 5, 10, 15, 20, ... 50, 60
  • Bánh răng đồng thau hợp kim siêu bền
  • Vòng bi bạc đạn cao cấp, chân đế dày chịu lực

Video sản phẩm thực tế hộp giảm tốc WPS size 60

b) Hộp số WPS size 60 mặt bích là WPDS

Hộp số motor WPS size 60 trục vào là mặt bích còn gọi là WPDS thông số như sau:

  • Đường kính bích vào = 160 mm.
  • Đường kính trục ra (dương) = 22 mm.
  • Hộp giảm tốc trục vít phù hợp lắp với motor 0.37kw - 4P
  • Trục cốt vào ở phía trên trục ra
  • Công nghệ sản xuất: Đài Loan
  • Tiêu chuẩn xuất khẩu châu Âu
  • Tỷ số truyền i: 5, 10, 15, 20, ... 50, 60
  • Bánh răng đồng thau hợp kim siêu bền
  • Vòng bi bạc đạn cao cấp, chân đế dày chịu lực

Hộp số động cơ WPS size 60 mặt bích gắn với motor 3 pha 0.4kw 0.5hp có kích thước như sau:

  • Tổng chiều dài: 383 mm
  • Đường kính trục: 22 mm
  • Dòng ampe định mức: 1.12A
  • Trục cốt vào ở phía trên trục ra
  • Công nghệ sản xuất: Đài Loan
  • Tiêu chuẩn xuất khẩu châu Âu
  • Tỷ số truyền i: 5, 10, 15, 20, ... 50, 60
  • Bánh răng đồng thau hợp kim siêu bền
  • Vòng bi bạc đạn cao cấp, chân đế dày chịu lực

Lắp với motor 1 pha 0.37kw thông số như sau:

  • Trục ra vuông góc đường kính 22 mm
  • Tổng ngang: 383.5 mm
  • Đường kính mặt bích: 160 mm
  • Công nghệ sản xuất: Đài Loan
  • Tiêu chuẩn xuất khẩu châu Âu
  • Tỷ số truyền i: 5, 10, 15, 20, ... 50, 60
  • Bánh răng đồng thau hợp kim siêu bền
  • Vòng bi bạc đạn cao cấp, chân đế dày chịu lực

Video sản phẩm thực tế hộp giảm tốc WPS size 60

7) Lắp đặt hộp giảm tốc WPS size 60 liền motor 0.37kw 0.5hp

Mời tham khảo hướng dẫn lắp đặt hộp số WPS 60 liền motor trong video dưới đây:

Ngoài ra quý vị có thể xem thêm các size khác của hộp giảm tốc WPS trục cốt trên:
