Hộp giảm tốc WPS size 100 trục cốt trên, trục vào cốt dương gọi là hộp số giảm tốc WPS size 100. Dưới đây là thông tin chi tiết về hộp số WPS 100, mời khách hàng tham khảo.
1) Giới thiệu hộp giảm tốc WPS size 100
Hộp số giảm tốc WPS trục cốt trên size 100 còn gọi là hộp giảm tốc trục vít cốt trên WPS - WPWKS size 100
Hộp giảm tốc WPS size 100 thuộc dòng hộp giảm tốc WPS trục cốt trên, nằm trong nhóm hộp giảm tốc trục vít của danh mục hộp giảm tốc. Khi cần so sánh để chọn đúng loại, có thể tham khảo thêm các mẫu cùng cỡ trong danh mục hộp số giảm tốc size 100, dòng hộp giảm tốc WPA trục cốt dưới và dòng hộp giảm tốc WPDS hai cấp cho tỉ số truyền lớn hơn.
- Kiểu 1 WPS – BSS - HW thông dụng nhất, trục vào và ra đều là trục đặc
- Kiểu 2: hộp giảm tốc WPWKS đầu ra là trục âm
- Kiểu 3: Hộp số NRV có trục ra là âm hoặc dương, đây là phiên bản trọng lượng nhẹ để lắp đặt ở trên cao. Địa hình khó
2) Ứng dụng hộp giảm tốc WPS 100
- Chế tạo máy in 3D, máy dập khuôn, máy cắt chính xác trong công nghiệp in ấn
- Dùng trong máy cắt, máy phay, máy tiện, máy gia công chính xác CNC chi tiết
- Chế tạo động cơ khuấy hóa chất, hóa nhuộm, sơn màu
- Hệ thống an ninh: chế tạo cửa cuốn, cửa an ninh tự động
- Xây dựng: Chế tạo máy trộn bê tông, máy làm xi măng,...
3) Ưu điểm hộp số giảm tốc WPS 100
- Cấu trúc trục vít chắc chắn, khả năng tải nặng tốt
- Bánh răng đồng thau siêu bền, độ ăn khớp cao
- Vận hành êm ái, ít rung lắc và tiếng ồn
- Kích cỡ 100 nhỏ gọn, dễ di chuyển và lắp đặt
- Vỏ máy bằng gang đúc siêu bền, chắc chắn, chịu va đập tốt
4) Cấu tạo hộp giảm tốc WPS 100
Các bộ phận cấu tạo hộp số WPS 100 gồm:
- Hộp bên ngoài: Đây là phần vỏ bên ngoài của hộp giảm tốc, có chức năng bảo vệ các bộ phận bên trong và giữ chúng cố định.
- Trục vào và trục ra: Trục vào kết nối với động cơ, trong khi trục ra kết nối với thiết bị hoạt động như bánh răng hoặc cơ cấu chuyển động khác.
- Bộ trục vít: Là bộ phận chịu trách nhiệm chuyển động giữa trục vào và trục ra. Nó bao gồm trục vít có răng cưa, dạng xoắn ốc, và bánh răng.
- Bánh răng đầu vào: Được đặt trên trục vào và truyền lực từ động cơ vào hộp giảm tốc.
- Bánh răng đầu ra: Nằm trên trục ra và kết nối với thiết bị hoạt động, truyền lực từ hộp giảm tốc đến thiết bị.
- Bộ bảo vệ: Một số hộp giảm tốc có bộ bảo vệ bên ngoài để ngăn bụi và các tác nhân bên ngoài khác xâm nhập vào bên trong hộp giảm tốc.
- Dầu bôi trơn: Để giảm ma sát và làm mát các bộ phận bên trong, hộp giảm tốc thường được đi kèm với dầu bôi trơn.
5) Đặc tính hộp giảm tốc WPS size 100
- Size (kích cỡ): 100
- Tỉ số truyền (ratio): 5 tới 60. 1/5 tới 1/60
- Cấu tạo: bánh răng đồng thau (coopper gear) + trục vít guồng xoắn bằng thép (steel worm shaft)
- Màu sắc: Xanh lam
- Chất liệu: Gang đúc

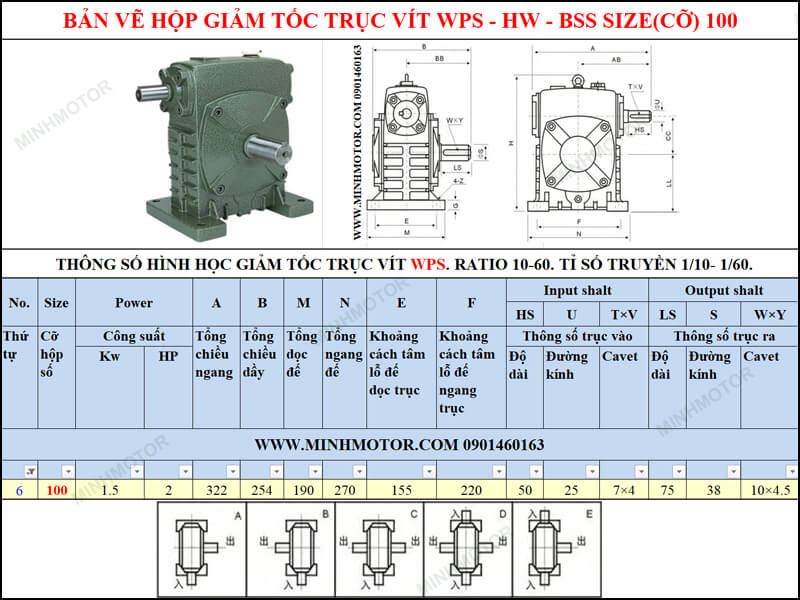

6) Thông số hộp giảm tốc WPS 100 cốt trên
Hộp giảm tốc WPS size 100 có thông số như sau:
- Đường kính trục vào 25 mm, chiều dài trục 50 mm
- Đường kính trục ra 38 mm, chiều dài trục 75 mm
- Trục cốt vào ở phía trên trục ra
- Công nghệ chế tạo Đài Loan
- Tiêu chuẩn xuất khẩu châu Âu
- Tỷ số truyền i: 5, 10, 15, 20, ... 50, 60
Video sản phẩm thực tế hộp giảm tốc WPS size 100
7) Cách lắp đặt sử dụng hộp giảm tốc WPS size 100
Mời tham khảo video lắp đặt sử dụng hộp số giảm tốc WPS size 100 dưới đây:
8) Hộp giảm tốc WPS 100 thường gắn mô tơ bao nhiêu kw?
Hộp số WPS 100 thường được ghép với mô tơ IEC 4 pole 4 cực tốc độ 1.400-1.500 rpm. Mô tơ 2.2 kW hoặc 3 kW phổ biến trong hệ thống máy móc công nghiệp, động cơ 1.5kw - 2.2kw phần lớn dùng trong ứng dụng thông thường.
Dưới dây là bảng tra cứu mô men lực đầu ra của giảm tốc WPS100 và công suất motor phù hợp với từng ứng dụng cụ thể:
| Tỷ số truyền | Mô men đầu ra (Nm) | Mô tơ IEC khuyến nghị | Ứng dụng phù hợp |
|---|
| 1:10 | ~125 | 2.2 kW | Băng tải nhẹ, cấp liệu |
| 1:15 | ~185 | 2.2 kW | Băng tải, máy đóng gói |
| 1:20 | ~245 | 2.2 kW | Máy khuấy tải nhẹ |
| 1:25 | ~300 | 2.2 kW | Băng tải trung bình |
| 1:30 | ~355 | 2.2 kW | Máy trộn, nâng hạ nhẹ |
| 1:40 | ~440 | 2.2 kW | Cửa công nghiệp, vít tải |
| 1:50 | ~500 | 2.2 kW | Máy khuấy đặc, tải nặng vừa |
| 1:60 | ~575 | 3 kW | Nâng hạ, tải nặng, cần tự hãm |
9) Các cách bảo trì để tăng tuổi thọ hộp giảm tốc WPS 100
Việc thay dầu đúng định kỳ, kiểm tra vòng bi, phớt dầu và bảo vệ bánh vít đồng khỏi quá tải là các yếu tố quan trọng nhất giúp hộp số WPS100 vận hành ổn định và kéo dài tuổi thọ 15 - 20 năm.
a) Sử dụng và thay dầu bôi trơn định kỳ
Bánh vít đồng và trục vít thép sinh nhiệt khá lớn nên dầu bôi trơn quyết định trực tiếp tuổi thọ hộp số. Vì vậy khi vận hành yêu cầu phải bôi trơn và tản nhiệt tốt bằng cách:
- Dùng dầu hộp số bánh vít ISO VG 320 hoặc VG 460.
- Thay dầu lần đầu sau 300-500 giờ chạy rà.
- Sau đó thay mỗi 3.000-5.000 giờ vận hành.
- Kiểm tra mức dầu hàng tháng.
- Không để dầu bị đổi màu đen hoặc có mạt kim loại.
b) Bảo vệ và bảo trì vòng bi
Vòng bi chịu tải hướng tâm và dọc trục liên tục. Vì vậy cần kiểm tra bảo trì định kỳ:
- Kiểm tra độ rung, tiếng ồn định kỳ.
- Theo dõi nhiệt độ vỏ hộp số, nên duy trì dưới 80°C.
- Thay vòng bi khi xuất hiện tiếng rào, độ rơ lớn hoặc nhiệt độ bất thường.
- Ưu tiên vòng bi chất lượng SKF, NSK, FAG hoặc tương đương.
c) Hướng dẫn kiểm tra gioăng phớt
Rò rỉ dầu là nguyên nhân phổ biến làm hỏng bánh vít đồng. Vì vậy cần thực hiện kiểm tra:
- Kiểm tra phớt mỗi 6 tháng.
- Thay ngay khi có dấu hiệu rò dầu.
- Vệ sinh khu vực trục trước khi thay phớt.
- Không để bụi bẩn bám vào mép làm kín.
d) Cách bảo vệ bánh răng đồng
Bánh vít đồng là bộ phận đắt tiền nhất trong giảm tốc WPS 100. Vì vậy khi vận hành cần chú ý:
- Quá tải kéo dài.
- Khởi động, dừng đột ngột liên tục.
- Thiếu dầu bôi trơn.
- Dầu lẫn nước hoặc bụi kim loại.
Lưu ý: Nếu phát hiện mạt đồng trong dầu, cần kiểm tra bánh vít ngay để tránh hỏng toàn bộ bộ truyền.
