Hộp Giảm Tốc WPS Size 135

Hộp giảm tốc WPS size 135 là hộp số trục vít – bánh vít một cấp, trục vào dương Ø35 mm nằm phía trên trục ra dương Ø55 mm. Khoảng cách tâm trục vít – bánh vít 135 mm, mô men cho phép khoảng 600 – 900 N·m theo tỉ số 1/10 – 1/60. Hộp số WPS135 hợp nhất với bồn trộn ngang 300 – 500 lít, motor 3 – 4 kW 4 cực: trộn bột mì, cám, hạt nhựa, phân vi sinh, bột trét tường, vữa khô.

Hộp thuộc dòng hộp giảm tốc WPS trục cốt trên. Cùng cỡ 135 còn có bản lắp bích motor hộp giảm tốc WPDS size 135, xem thêm các mẫu khác trong hộp số giảm tốc size 135. Bồn trộn mẻ lớn hơn dùng hộp giảm tốc WPS size 155.

1) Thông số kỹ thuật hộp số giảm tốc WPS 135

• Kiểu 1: WPS – BSS – HW, trục vào và trục ra đều là trục đặc, thông dụng nhất cho bồn trộn.
• Kiểu 2: WPWKS, trục ra âm, xỏ thẳng vào trục cánh trộn.
• Kiểu 3: NRV vỏ nhôm, trục ra âm hoặc dương, nhẹ, lắp trên cao.

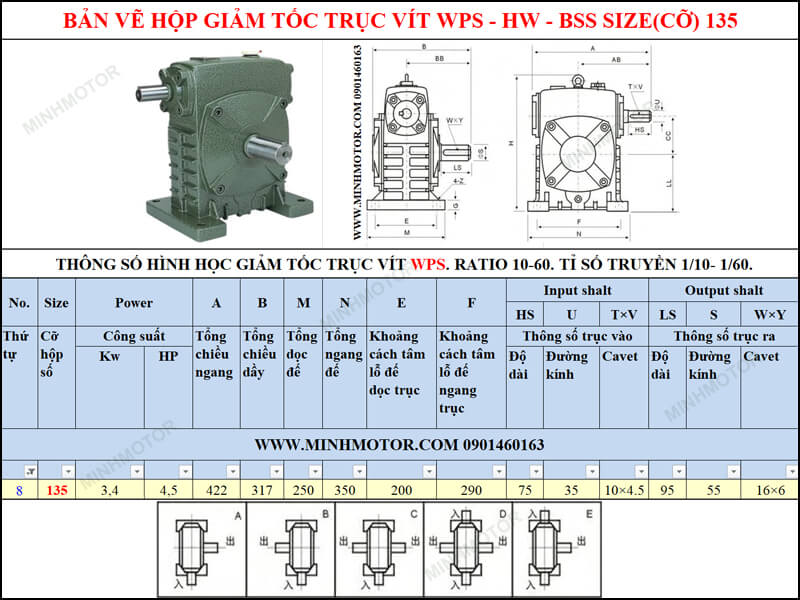

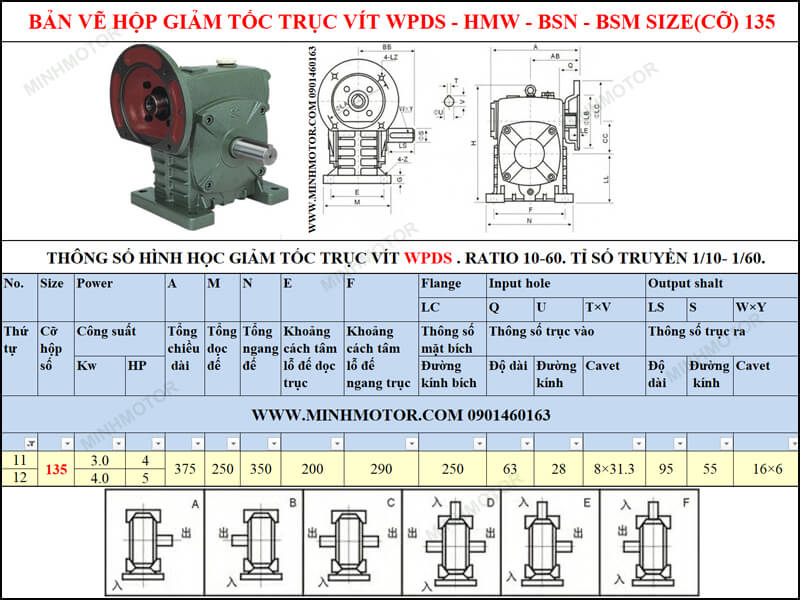

2) Bản vẽ kích thước hộp giảm tốc WPS size 135

• Đường kính trục vào: 35 mm, rãnh cavet 10 mm.
• Đường kính trục ra: 55 mm, rãnh cavet 16 mm, dài trục 95 mm.
• Tổng cao: 482 mm; tổng rộng: 350 mm; sâu 250 mm.
• Tâm trục ra tới mặt đất: 215 mm.
• Khoảng cách 2 lỗ chân đế: 290 mm × 200 mm, lỗ đế Ø18 mm.

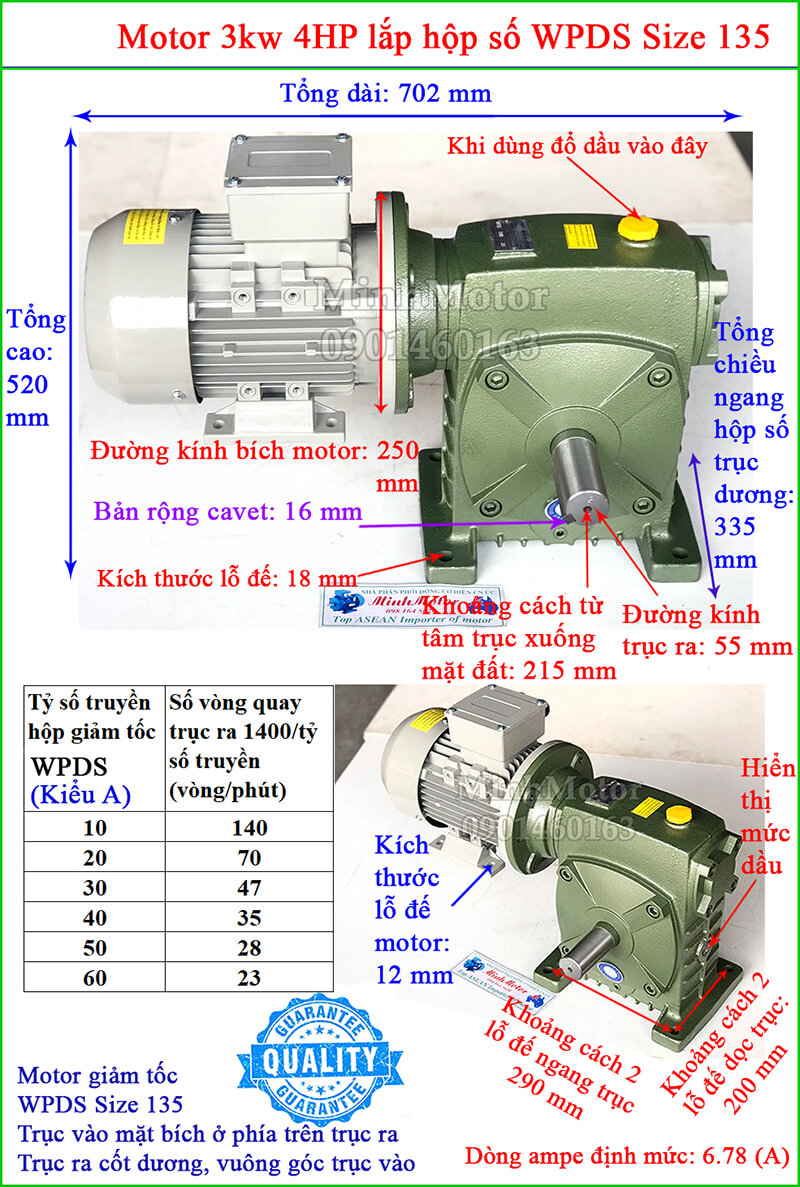

• Motor thường gắn: 4 kW (3.7 kW) 5 HP hoặc 3 kW 4 HP, 1.400 – 1.500 v/ph.

3) Ứng dụng và bảng tra mô men, công suất motor theo tỉ số truyền WPS135

Số liệu tính với motor 4 cực 1.400 v/ph, 50 Hz. Mô men ra = 9.550 × kW / tốc độ ra × hiệu suất hộp (85% ở 1/10 tới 58% ở 1/60).

• Motor 4 kW ở tỉ số 1/60 cho khoảng 950 N·m, cao hơn mức cho phép 850 N·m khoảng 12%.
• Motor 5.5 kW ở tỉ số 1/40 – 1/60 cho 990 – 1.306 N·m, vượt mức cho phép 10 – 54%.
• Tải thực tế nhỏ hơn mô men cực đại của motor thì mức vượt thấp hơn.

4) Bảng tính bồn trộn ngang dùng hộp số WPS135 cho 10 vật liệu thông dụng

a) Bài toán thiết kế bồn trộn ngang 500 lít

• Bồn chữ U, cánh trộn ruy băng xoắn 2 lớp (ribbon) đường kính 700 mm, dài 1.300 mm.
• Thể tích bồn khoảng 570 lít; nạp tối đa 60%, tức 340 lít.
• Bán kính cánh R = 0,35 m.
• Mô men cần trên trục trộn: T = thể tích nạp × khối lượng riêng × 9,81 × 0,35 × k.
• K là hệ số cản trộn: bột khô nhẹ 0,6 – 0,9; vật liệu nặng, ẩm, xơ 1,1 – 1,5.
• Công suất cần = T × vòng/phút / 9.550 / hiệu suất hộp. Motor 4 cực 1.400 v/ph.

• Ảnh minh họa: motor 4 kW 4 cực → hộp số WPS135 → khớp nối Ø55 mm → trục cánh trộn trên 2 gối đỡ.
• Bột mì: 340 L ≈ 187 kg/mẻ ở tỉ số 1/30, trục trộn 47 v/ph.
• Cát khô: 113 L ≈ 175 kg/mẻ ở tỉ số 1/60, trục trộn 23 v/ph.

b) Bảng tính mẻ trộn, mô men, motor cho 10 vật liệu

• Mẻ trộn tối đa tính theo mô men cho phép của hộp và mô men motor, đã trừ hiệu suất trục vít.
• Bột nhẹ (bột mì, cám, nhựa) chạy đầy 340 L; vật liệu nặng (vữa, cát) chỉ nạp 113 – 140 L.
• Khởi động khi bồn đầy: mô men đỉnh khoảng 1,5 lần cột mô men cần. Cát khô: 810 → khoảng 1.215 N·m, vượt mức cho phép 850 N·m khoảng 43%.
• Vật liệu vón cục, độ ẩm cao hơn bảng: hệ số k tăng 30 – 50%, mẻ trộn giảm tương ứng.

c) Ví dụ tính bồn trộn bột trét tường 200 kg/mẻ

• Bột trét tường xốp 900 kg/m³: 200 kg chiếm khoảng 222 lít.
• Mô men cần: 0,222 × 900 × 9,81 × 0,35 × 1,1 ≈ 755 N·m.
• Tỉ số 1/50: trục trộn 28 v/ph, đủ chậm cho bột mịn ít bay bụi.
• Công suất cần: 755 × 28 / 9.550 / 0,62 ≈ 3,6 kW → motor 4 kW 4 cực.
• Motor 4 kW qua tỉ số 1/50 cho khoảng 846 N·m; WPS135 cho phép khoảng 880 N·m.
• Thời gian trộn bột trét thường 8 – 12 phút/mẻ; 8 giờ ra khoảng 35 – 45 mẻ, tức 7 – 9 tấn/ngày.

d) Dùng tỉ số 1/10 – 1/20 cho bồn trộn qua nhông xích

• Tỉ số 1/10 + nhông xích 1:3: trục trộn 140 / 3 ≈ 47 v/ph, bằng tỉ số 1/30 lắp thẳng.
• Hiệu suất hộp ở 1/10 khoảng 85%, ở 1/30 khoảng 72%. Cùng motor 4 kW, trục trộn nhận thêm khoảng 13% công suất.
• Mô men trên trục trộn: 232 × 3 × 0,96 ≈ 668 N·m; hộp WPS135 chỉ chịu 232 N·m, chạy mát, bánh vít đồng mòn chậm.
• Nhông xích bước 25,4 mm (16B); trục cánh trộn đặt trên 2 gối đỡ riêng ở 2 đầu bồn.
• Tỉ số 1/15 – 1/20 lắp thẳng hợp máy trộn cánh mái chèo Ø400 – 500 mm: 70 – 93 v/ph.

5) Ưu điểm hộp giảm tốc WPS size 135 trong thiết kế máy

• Mô men 600 – 900 N·m với motor 3 – 5.5 kW: cỡ đầu tiên trong dòng WPS kéo được tời xe goòng 3 – 5 tấn, vít tải Ø250 mm, cửa van nâng bằng vít me.
• Trục ra Ø55 mm, then 16 mm: lắp nhông 16B – 20B, khớp nối xích cỡ lớn cho máy chạy tải nặng cả ca.
• Motor nằm vuông góc trục ra: chiều dài cụm truyền động chỉ khoảng chiều dài motor cộng bề rộng hộp 350 mm, đặt vừa đầu vít tải, đầu tời.
• Có bản WPWKS trục ra âm cùng cỡ 135: xỏ thẳng vào trục vít tải, trục tời, bỏ khớp nối và 1 gối đỡ.
• Bánh vít đồng chịu va của máy rửa, máy đập có tải giật theo từng mẻ.
• Bôi trơn vung té trong vỏ kín: không có xích hở, không cần châm mỡ hằng ngày như bộ truyền xích nhiều cấp.

6) FAQ hộp giảm tốc WPS size 135 cho người dùng và người thiết kế máy

• Hộp giảm tốc WPS 135 làm bồn trộn ngang 500 lít được không? Được. Bồn chữ U, cánh ruy băng Ø700 × 1.300 mm, nạp 340 L bột mì hoặc cám, motor 4 kW tỉ số 1/30: trục trộn cần khoảng 520 N·m, WPS135 cho phép khoảng 880 N·m. Với vữa khô, cát khô thì mẻ chỉ 113 – 140 L (175 – 196 kg) mới nằm trong giới hạn hộp.
• Bồn trộn 1 tấn/mẻ dùng WPS 135 được không? Không. 1 tấn bột mì chiếm khoảng 1,8 m³, cần cánh Ø1.000 mm trở lên. Mô men trục trộn khoảng 3.900 N·m, gấp hơn 4 lần mức cho phép của WPS135. Mức này thuộc cỡ WPS 200 – 250 hoặc hộp giảm tốc bánh răng.
• Vít tải xi măng Ø250 mm dài 5 m dùng WPS 135 được không? Được. Vít chạy khoảng 70 v/ph ở tỉ số 1/20, motor 4 kW cho 426 N·m, hộp cho phép 800 N·m. Motor 5.5 kW ở 1/20 cho 585 N·m, vẫn dưới mức cho phép.
• Tời kéo xe goòng 4 tấn tang Ø250 mm dùng WPS 135 được không? Được. Ray dốc 8°: lực kéo khoảng 5.854 N, tang cần 732 N·m, hộp cho phép 850 N·m ở 1/60. Cáp chạy 0,30 m/s, cần khoảng 3,0 kW: motor 4 kW đủ.
• Cửa van thủy lợi nâng bằng vít me dùng WPS 135 được không? Được. Cửa 3 tấn, vít me thang Tr60 × 9, hiệu suất vít khoảng 30%: cần khoảng 143 N·m, hộp cho phép 850 N·m ở 1/60. Vít quay 23 v/ph, cửa lên khoảng 207 mm/phút; ren thang bước nhỏ tự hãm, cửa đứng yên khi tắt máy.
• Dùng WPS 135 trục dương hay WPWKS 135 trục âm cho vít tải? Chọn WPWKS khi đầu trục vít tải tiện đúng lỗ âm: bớt khớp nối, cụm ngắn. Chọn WPS khi vít tải dài, có thể võng hoặc lệch tâm: khớp nối xích bù được sai lệch, hộp không bị kéo lệch.
• Motor 5.5 kW gắn WPS 135 được không? Được ở tỉ số 1/10 – 1/30: mô men ra 319 – 810 N·m, dưới mức cho phép. Ở 1/40 – 1/60 motor 5.5 kW cho 990 – 1.306 N·m, cao hơn mức cho phép 900 / 850 N·m khoảng 10 – 54%.
• Motor 4 kW gắn WPS 135 khởi động trực tiếp hay sao – tam giác? Khởi động trực tiếp được. Motor 4 kW 4 cực dòng định mức khoảng 8,8 A ở 380V, dòng khởi động gấp 6 – 7 lần, khoảng 55 – 60 A trong 1 – 2 giây. Nguồn yếu, dây dài thì dùng sao – tam giác, dòng khởi động còn khoảng 1/3.
• Hộp WPS 135 rò dầu ở phớt trục ra là do đâu? Do 3 nguyên nhân hay gặp: phớt chai sau 1 – 2 năm, trục ra xước ở chỗ môi phớt, nút thông hơi bị bịt làm áp trong hộp tăng khi nóng. Thông nút thông hơi trước, rồi thay phớt cỡ trục 55 mm; trục xước thì dịch vị trí phớt hoặc lót ống bọc.
• Máy nghiền búa, máy đập phân dùng WPS 135 được không? Không. Máy nghiền búa chạy 1.500 – 3.000 v/ph, nối thẳng motor hoặc qua puly; WPS 135 ra tối đa 140 v/ph. WPS 135 hợp phần cấp liệu của máy nghiền: vít tải, băng tải cấp liệu chạy chậm.
