Hộp giảm tốc WPS size 200 là hộp số trục vít – bánh vít một cấp, trục vào dương Ø50 mm nằm trên trục ra dương Ø70 mm. Khoảng cách tâm 200 mm, mô men cho phép khoảng 1.650 – 2.500 N·m theo tỉ số 1/10 – 1/60. Motor thường gắn 11 kW 15 HP 4 cực.
Trục vào dương nằm trên trục ra (cốt trên), trục ra dương vuông góc trục vào
Đường kính trục vào / Rãnh cavet
50 mm / 14 mm
Đường kính trục ra / Rãnh cavet
70 mm / 20 mm, dài 125 mm
Tỉ số truyền (i)
1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60
Tốc độ trục ra (motor 4 cực 1.400 v/ph)
140 – 23 vòng/phút
Mô men cho phép trục ra
Khoảng 1.650 N·m (1/10) tới 2.500 N·m (1/40)
Motor thường gắn
11 kW (15 HP) 4 cực; dùng được 7.5 – 15 kW
Vật liệu
Vỏ gang đúc; trục vít thép tôi; bánh vít đồng thau hợp kim
Dầu bôi trơn
Dầu bánh răng ISO VG 320, khoảng 7 lít; trời nóng, tải nặng dùng VG 460
Hộp số WPS size 200 có 3 kiểu thường gặp:
Kiểu 1: WPS – BSS – HW, trục vào và trục ra đặc, nối puly đai hoặc khớp nối.
Kiểu 2: WPWKS, trục ra âm Ø70 mm, xỏ thẳng trục cánh trộn.
Kiểu 3: NRV vỏ nhôm, nhẹ hơn khi treo trên đầu băng tải.

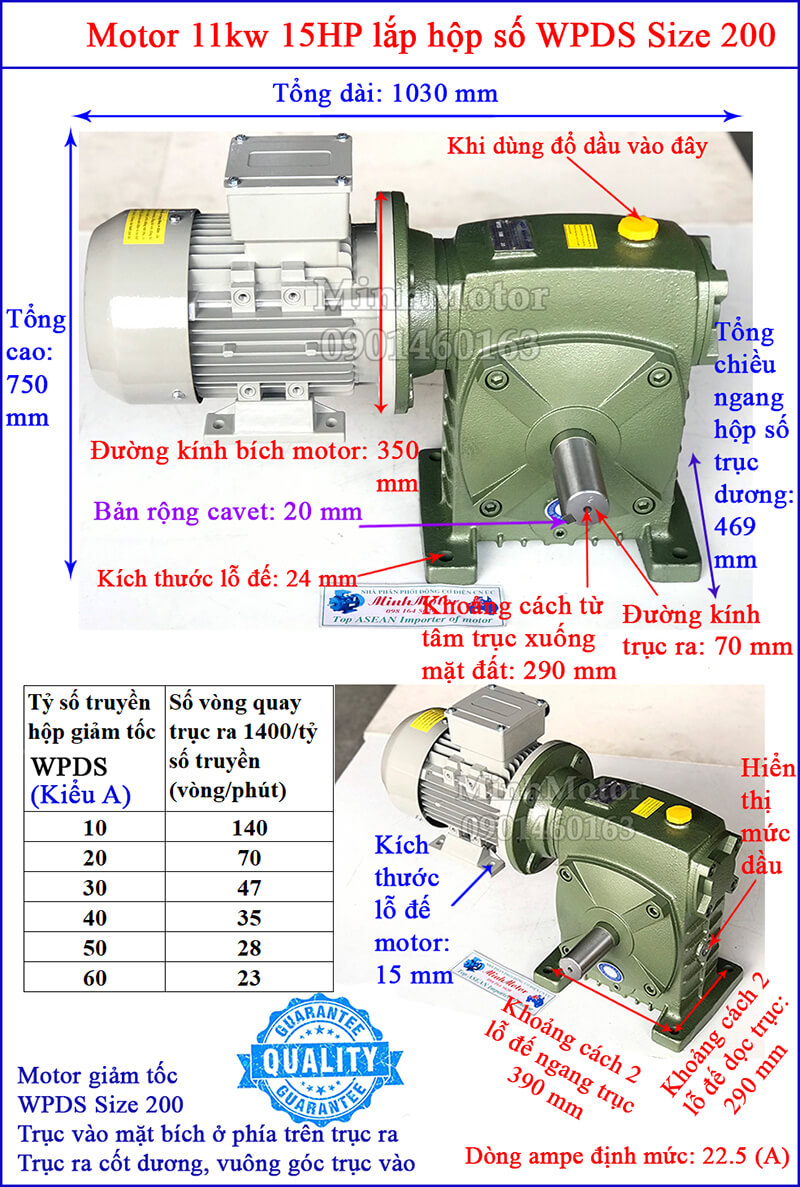

2) Bản vẽ kích thước hộp số giảm tốc WPS size 200
Đường kính trục vào: 50 mm, rãnh cavet 14 mm.
Đường kính trục ra: 70 mm, rãnh cavet 20 mm, dài trục 125 mm.
Tổng cao: 677 mm; tổng rộng: 480 mm; sâu 360 mm.
Tâm trục ra tới mặt đất: 290 mm.
Khoảng cách 2 lỗ chân đế: 390 mm × 290 mm, lỗ đế Ø24 mm.
Motor thường gắn: 11 kW 15 HP, 1.400 – 1.500 v/ph.
3) Ứng dụng hộp số WPS200 cho băng tải đá mỏ, vít tải tro bay, tời kéo ghe: bảng mô men, motor
Tính với motor 4 cực 1.400 v/ph, 50 Hz. Mô men ra = 9.550 × kW / tốc độ ra × hiệu suất hộp (85% ở 1/10 tới 58% ở 1/60). Băng tải tính theo puly Ø400 mm.
Motor 11 kW ở tỉ số 1/60 cho 2.600 N·m, mức cho phép 2.350 N·m, vượt khoảng 11%.
Motor 15 kW ở tỉ số 1/40 – 1/60 cho 2.700 – 3.550 N·m, mức cho phép 2.350 – 2.500 N·m, vượt khoảng 8 – 52%.
4) Máy nhào trộn đất sét 2 trục, máy trộn gạch không nung dùng hộp giảm tốc WPS200
a) Máy nhào trộn 2 trục máng dài 1,8 m
Máng chữ W rộng 900 mm, dài 1.800 mm, 2 trục cánh Ø600 mm quay ngược chiều.
WPS200 quay trục 1; cặp bánh răng 1:1 ngoài máng truyền sang trục 2 (hiệu suất khoảng 95%).
Máng chứa khoảng 833 lít; đất trong máng chiếm tối đa 50%, tức 416 lít.
Mô men trên trục ra hộp: T = thể tích đất × khối lượng riêng × 9,81 × 0,3 × k / 0,95.
K: tro bay, xi măng 0,8; xỉ lò 0,9; đất đồi + vôi 1,1; đất sét + mùn cưa, than 1,2; đất sét dẻo 1,4.
b) Bảng tính lượng đất, mô men, motor cho 6 hỗn hợp làm gạch
Hỗn hợp làm gạch
Khối lượng riêng (kg/m³) / hệ số k
Tỉ số WPS200 – tốc độ 2 trục cánh
Lượng liệu trong máng
Mô men trên trục ra hộp (N·m)
Motor 4 cực chọn
Mô men cho phép WPS200 (N·m)
Đất sét dẻo (ẩm 18 – 22%)
1.700 / k 1,4
1/40 – 35 v/ph
255 L – 434 kg
1.900
11 kW (cần 10,4 kW)
2.500
Đất sét + mùn cưa (gạch nung)
1.300 / k 1,2
1/40 – 35 v/ph
389 L – 506 kg
1.900
11 kW (cần 10,4 kW)
2.500
Đất sét + than cám
1.500 / k 1,2
1/40 – 35 v/ph
337 L – 506 kg
1.900
11 kW (cần 10,4 kW)
2.500
Tro bay + xi măng (gạch không nung)
1.200 / k 0,8
1/30 – 47 v/ph
416 L – 500 kg
1.250
11 kW (cần 8,4 kW)
2.450
Xỉ lò + đá mạt + xi măng
1.600 / k 0,9
1/30 – 47 v/ph
345 L – 552 kg
1.550
11 kW (cần 10,5 kW)
2.450
Đất đồi + vôi (gạch đất hóa đá)
1.450 / k 1,1
1/40 – 35 v/ph
381 L – 552 kg
1.900
11 kW (cần 10,4 kW)
2.500
Máy nhào 2 trục chạy liên tục: đất vào một đầu, ra đầu kia; "lượng liệu trong máng" là mức đất cho phép giữ trong máng.
Đất sét dẻo ẩm 18 – 22%: chỉ giữ khoảng 260 lít (430 kg) trong máng với motor 11 kW.
Tro bay + xi măng làm gạch không nung nhẹ cản: đầy máng 416 lít, tỉ số 1/30.
Đá lẫn trong đất sét làm kẹt cánh: lắp sàng lưới 20 mm trước máng, dùng dây đai để trượt khi kẹt.
c) Ví dụ: nhào đất sét trộn than cám cho lò gạch tuynel
Đất sét + than cám 1.500 kg/m³, k 1,2. Giữ 330 lít trong máng, khoảng 495 kg.
Mô men trên trục ra hộp: 0,33 × 1.500 × 9,81 × 0,3 × 1,2 / 0,95 ≈ 1.850 N·m.
Tỉ số 1/40: 2 trục cánh 35 v/ph, đất trộn đều than trong khoảng 1 phút qua máng.
Công suất cần: 1.850 × 35 / 9.550 / 0,66 ≈ 10,2 kW → motor 11 kW 4 cực.
Motor 11 kW qua 1/40 cho khoảng 2.000 N·m; WPS200 cho phép khoảng 2.500 N·m.
Năng suất nhào khoảng 15 – 20 m³ đất/giờ, đủ cấp cho máy ép gạch 8.000 – 10.000 viên/giờ.
d) Máy trộn gạch không nung tro bay, xi măng
Tro bay + xi măng + đá mạt ít nước 1.200 kg/m³, k 0,8.
Đầy máng 416 lít (khoảng 500 kg): mô men 1.250 N·m, công suất cần 8,4 kW ở tỉ số 1/30.
Motor 11 kW chạy khoảng 75% tải, còn dư cho mẻ ẩm hơn.
Xi măng, tro bay bám cánh: xả hết máng cuối ca, rửa trước khi xi măng đông.
5) Ưu điểm hộp giảm tốc WPS200 ở lò gạch, xưởng gạch không nung
Mô men cho phép 2.200 – 2.500 N·m ở tỉ số 1/20 – 1/60: đủ máy nhào đất sét 2 trục 11 kW.
Trục vào nằm trên trục ra: motor cao hơn máng, tránh bùn đất, nước tưới ẩm.
Trục ra Ø70 mm, then 20 mm: chịu va đập khi cánh gặp đá, cục đất khô.
Trục vào dương Ø50 mm nối puly đai: đai trượt khi kẹt, giảm nguy cơ gãy răng bánh vít.
Rẻ hơn hộp bánh răng cùng mô men 2.000 – 2.500 N·m, hợp lò gạch, xưởng gạch không nung quy mô nhỏ.
6) FAQ hộp giảm tốc WPS size 200 làm máy trộn đất sét, gạch không nung
Hộp giảm tốc WPS200 làm máy nhào đất sét 2 trục được không? Được với máng dài 1,8 m, 2 trục cánh Ø600 mm. Đất sét dẻo giữ khoảng 255 lít trong máng, cần khoảng 1.880 N·m; WPS200 cho phép khoảng 2.500 N·m ở tỉ số 1/40, motor 11 kW.
Máy nhào đất sét máng dài 3 m dùng WPS200 được không? Không. Máng 3 m giữ lượng đất gấp khoảng 1,7 lần, mô men khoảng 3.100 N·m, vượt mức cho phép WPS200 (2.500 N·m). Mức này hợp WPS 250 hoặc hộp bánh răng.
WPS200 gắn motor 15 kW được không? Được ở tỉ số 1/10 – 1/30: mô men ra 870 – 2.200 N·m. Ở 1/40 – 1/60, motor 15 kW cho 2.700 – 3.550 N·m, vượt mức cho phép 2.350 – 2.500 N·m khoảng 8 – 52%.
Trục cánh nhào đất sét nên quay bao nhiêu vòng/phút? Khoảng 28 – 35 v/ph (tỉ số 1/40 – 1/50) với đất sét dẻo. Tro bay, xi măng nhẹ cản chạy 47 v/ph (1/30). Quay nhanh hơn, đất văng khỏi máng, cánh mòn nhanh.
Máy trộn gạch không nung 500 kg/mẻ dùng WPS200 được không? Được. 500 kg tro bay, xi măng, đá mạt ẩm cần khoảng 1.240 N·m ở tỉ số 1/30, motor 11 kW. WPS200 cho phép khoảng 2.450 N·m.
Vì sao máy nhào 2 trục chỉ cần 1 hộp số? Cặp bánh răng 1:1 ngoài máng truyền mô men sang trục thứ 2, 2 trục quay ngược chiều. Hộp số chịu tổng mô men cả 2 trục, nên bảng tính đã chia thêm hiệu suất cặp bánh răng 0,95.
Tời kéo ghe 10 tấn dùng WPS200 được không? Được với triền dốc dưới 8°. Tỉ số 1/60, tang Ø400 mm: motor 11 kW cho lực cáp khoảng 13.000 N, ghe lên khoảng 29 m/phút. Ghe nặng hơn dùng puly mở 2 nhánh cáp.
Vít tải tro bay Ø273 mm dùng tỉ số nào? Tỉ số 1/15 – 1/20, trục vít 70 – 93 v/ph. Vít tải Ø273 dài 8 – 10 m tải tro bay khoảng 15 – 20 tấn/giờ, motor 7.5 – 11 kW.
Trục ra 70 mm nối trục cánh bằng gì? Khớp nối xích hoặc khớp nối răng lỗ 70 mm, then 20 mm. Trục cánh đặt trên gối đỡ riêng ngoài máng; hộp số chỉ truyền mô men.
Hộp số ở lò gạch có cần che bụi, che nhiệt không? Có. Đặt hộp xa lò nung ít nhất 5 m, che mái chống nắng mưa. Bụi đất bám dày trên vỏ làm hộp nóng, lau vỏ mỗi tuần.
WPS200 chạy máy nhào liên tục 2 ca có nóng không? Có nóng hơn hộp bánh răng, vỏ 65 – 85 °C là thường gặp mùa nắng. Tải khoảng 75% mức cho phép thì chạy 2 ca được. Vỏ trên 90 °C: kiểm tra dầu, nút thông hơi, đai trượt.
Lắp máy nhào mới cần làm gì? Thay nút thông hơi, châm dầu đủ mắt thăm. Cân khớp nối dưới 0,1 mm, kiểm tra ăn khớp cặp bánh răng 1:1. Chạy máng rỗng 30 phút, nạp đất tăng dần.
Dầu WPS200 thay khi nào? Lần đầu sau 200 giờ, sau đó mỗi 2.500 giờ. Dầu ISO VG 320 khoảng 7 lít; lò gạch nóng, tải nặng dùng VG 460.
Máy nhào chạy được một lúc thì đai trượt kêu rít là do đâu? Thường do giữ quá nhiều đất trong máng hoặc đất quá khô cứng. Giảm lượng đất cấp, tăng độ ẩm đất 1 – 2%. Đai mòn bóng thì thay cả bộ đai.
