Hộp giảm tốc WPS size 155 là hộp số trục vít – bánh vít một cấp, trục vào dương Ø40 mm nằm trên trục ra dương Ø60 mm. Khoảng cách tâm 155 mm, mô men cho phép khoảng 870 – 1.300 N·m theo tỉ số 1/10 – 1/60. Motor thường gắn 5.5 kW 7.5 HP 4 cực.
Trục vào dương nằm trên trục ra (cốt trên), trục ra dương vuông góc trục vào
Đường kính trục vào / Rãnh cavet
40 mm / 12 mm
Đường kính trục ra / Rãnh cavet
60 mm / 18 mm, dài 110 mm
Tỉ số truyền (i)
1/10, 1/15, 1/20, 1/25, 1/30, 1/40, 1/50, 1/60
Tốc độ trục ra (motor 4 cực 1.400 v/ph)
140 – 23 vòng/phút
Mô men cho phép trục ra
Khoảng 870 N·m (1/10) tới 1.300 N·m (1/40)
Motor thường gắn
5.5 kW (7.5 HP) 4 cực; dùng được 4 – 7.5 kW
Vật liệu
Vỏ gang đúc; trục vít thép tôi; bánh vít đồng thau hợp kim
Dầu bôi trơn
Dầu bánh răng ISO VG 320, khoảng 4 lít; trời nóng, tải nặng dùng VG 460
Hộp số WPS size 155 có 3 kiểu thường gặp:
Kiểu 1: WPS – BSS – HW, trục vào và trục ra đặc, dùng nhiều nhất ở máy trộn vữa.
Kiểu 2: WPWKS, trục ra âm Ø60 mm, xỏ thẳng trục cánh trộn hoặc trục tang tời.
Kiểu 3: NRV vỏ nhôm, trục ra âm hoặc dương, nhẹ hơn khi lắp trên cao.

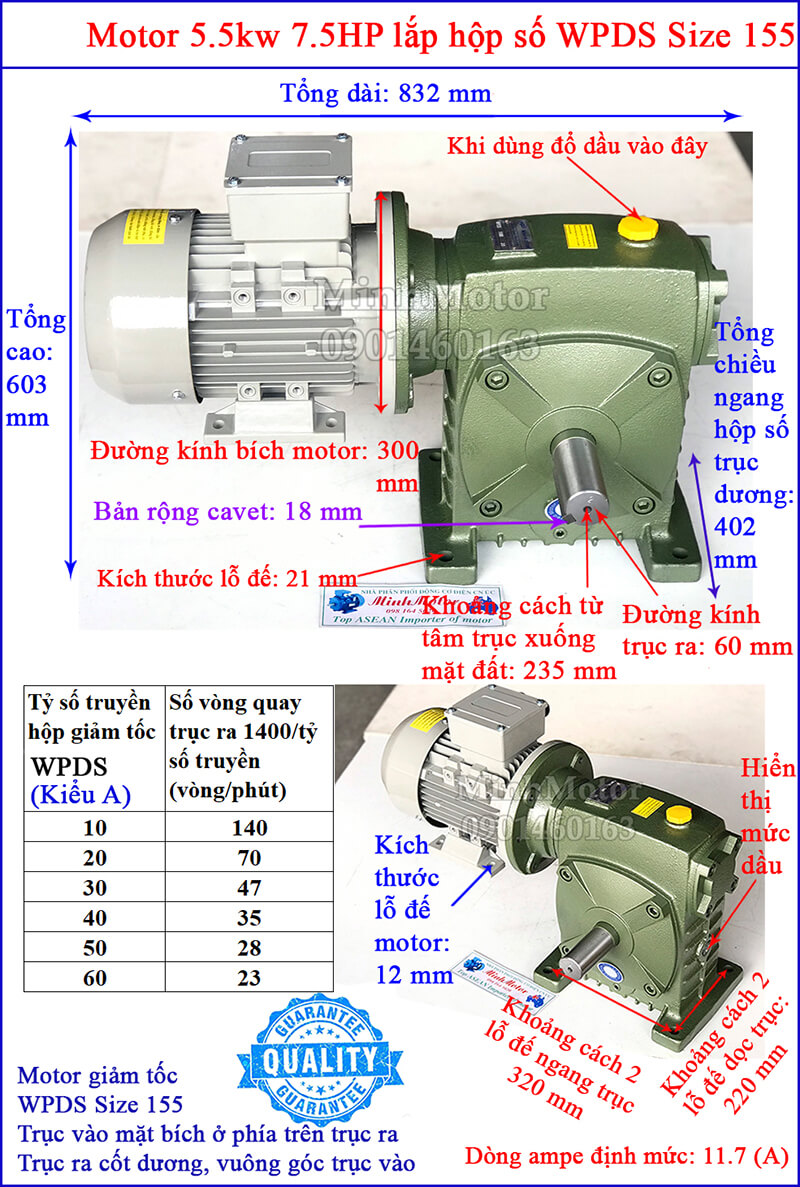

2) Bản vẽ kích thước hộp số giảm tốc WPS size 155
Đường kính trục vào: 40 mm, rãnh cavet 12 mm.
Đường kính trục ra: 60 mm, rãnh cavet 18 mm, dài trục 110 mm.
Tổng cao: 541 mm; tổng rộng: 390 mm; sâu 275 mm.
Tâm trục ra tới mặt đất: 235 mm.
Khoảng cách 2 lỗ chân đế: 320 mm × 220 mm, lỗ đế Ø21 mm.
Motor thường gắn: 5.5 kW 7.5 HP, 1.400 – 1.500 v/ph.
3) Ứng dụng hộp số WPS155 cho vít tải xi măng, lò sấy cát, tời kéo tàu cá: bảng tra mô men
Tính với motor 4 cực 1.400 v/ph, 50 Hz. Mô men ra = 9.550 × kW / tốc độ ra × hiệu suất hộp (85% ở 1/10 tới 58% ở 1/60). Băng tải tính theo puly Ø320 mm.
Tỉ số truyền
Tốc độ trục ra (v/ph)
Motor 4 cực khuyến nghị
Mô men ra khi gắn motor (N·m)
Mô men cho phép WPS155 (N·m)
Máy xây dựng, vật liệu hay dùng
1/10
140
4 – 7,5 kW
230 – 430
Khoảng 870
Băng tải than, đá puly Ø320 mm (khoảng 140 m/phút)
1/15
93
4 – 7,5 kW
340 – 630
Khoảng 1.000
Vít tải xi măng Ø219 – 273 mm
1/20
70
4 – 7,5 kW
430 – 800
Khoảng 1.150
Gầu tải xi măng, tro bay 10 – 15 tấn/giờ
1/25
56
4 – 7,5 kW
510 – 960
Khoảng 1.250
Máy cấp liệu đĩa quay trạm trộn
1/30
47
4 – 7,5 kW
590 – 1.100
Khoảng 1.250
Sàng trống quay rửa đá Ø1 m
1/40
35
4 – 7,5 kW
720 – 1.350
Khoảng 1.300
Máy trộn bê tông, trộn vữa 250 lít (mục 4)
1/50
28
4 – 5,5 kW
850 – 1.150
Khoảng 1.250
Lò sấy trống quay cát, mùn cưa Ø1 m
1/60
23
4 – 5,5 kW
950 – 1.300
Khoảng 1.250
Tời kéo tàu cá, xà lan nhỏ 3 – 5 tấn
Motor 5,5 kW ở tỉ số 1/60 cho 1.300 N·m, mức cho phép 1.250 N·m, vượt khoảng 4%.
Motor 7,5 kW ở tỉ số 1/40 – 1/60 cho 1.350 – 1.800 N·m, mức cho phép 1.250 – 1.300 N·m, vượt khoảng 4 – 42%.
4) Máy trộn bê tông cưỡng bức, máy trộn vữa 1 trục dùng hộp giảm tốc WPS155
a) Máy trộn cưỡng bức 1 trục nằm ngang, máng 567 lít
Máng chữ U thép 5 mm, lót tấm chống mòn; trục cánh Ø760 mm (bán kính 0,38 m), dài 1.100 mm.
Thể tích máng khoảng 567 lít; vữa, bê tông chỉ nạp 45%, tức 255 lít.
Cánh trộn là tay đòn gắn lưỡi gạt hợp kim, xếp xoắn đẩy vật liệu qua lại 2 đầu máng.
Mô men cần: T = thể tích nạp × khối lượng riêng × 9,81 × 0,38 × k.
K vữa ướt 0,5 – 0,55; bê tông đá 0,7; vữa chịu lửa, đất sét 0,8. Vật liệu ướt chảy dẻo nên k thấp hơn bột khô.
b) Bảng tính mẻ trộn vữa, bê tông với WPS155 + motor 5.5 kW
Vật liệu
Khối lượng riêng xốp (kg/m³) / hệ số k
Tỉ số WPS155 – tốc độ trục trộn
Mẻ tối đa
Mô men cần trên trục trộn (N·m)
Motor 4 cực chọn
Mô men cho phép WPS155 (N·m)
Vữa xi măng – cát xây
1.900 / k 0,55
1/40 – 35 v/ph
242 L – 459 kg
940
5,5 kW (cần 5,2 kW)
1.300
Vữa tô trát mịn
1.800 / k 0,5
1/40 – 35 v/ph
255 L – 459 kg
860
5,5 kW (cần 4,8 kW)
1.300
Bê tông đá 1×2
2.350 / k 0,7
1/50 – 28 v/ph
180 L – 423 kg
1.100
5,5 kW (cần 5,2 kW)
1.250
Bê tông nhẹ hạt xốp EPS
900 / k 0,5
1/40 – 35 v/ph
255 L – 230 kg
430
4 kW (cần 2,4 kW)
1.300
Xỉ than + xi măng (gạch block)
1.500 / k 0,65
1/50 – 28 v/ph
255 L – 383 kg
930
5,5 kW (cần 4,4 kW)
1.250
Vữa chịu lửa, đất sét chịu nhiệt
1.600 / k 0,8
1/60 – 23 v/ph
249 L – 398 kg
1.200
5,5 kW (cần 5,0 kW)
1.250
Vữa xây, vữa tô: mẻ khoảng 240 – 255 lít (450 – 460 kg), motor 5.5 kW tỉ số 1/40.
Bê tông đá 1×2 nặng 2.350 kg/m³: mẻ chỉ khoảng 180 lít (420 kg), tỉ số 1/50.
Bê tông nhẹ hạt xốp EPS: chạy đầy máng với motor 4 kW.
Khởi động khi máng đầy bê tông: mô men đỉnh khoảng 1,5 lần, tức khoảng 1.650 N·m, vượt mức cho phép 1.250 N·m khoảng 33%. Chạy cánh trước rồi mới đổ cốt liệu.
c) Ví dụ: máy trộn vữa xây 200 lít/mẻ cho công trình nhà phố
Vữa xi măng – cát xây 1.900 kg/m³: 200 lít nặng khoảng 380 kg.
d) Máy trộn gạch block xỉ than, gạch không nung mini
Xỉ than + xi măng ẩm ít nước 1.500 kg/m³, k 0,65: mẻ đầy 255 lít, khoảng 380 kg.
Tỉ số 1/50 (28 v/ph): trộn đều xi măng với xỉ, không vón cục.
Mẻ 380 kg đủ đóng khoảng 30 – 32 viên gạch block 390 × 190 × 190 mm loại 3 lỗ.
Xỉ than mài mòn mạnh: lưỡi gạt hợp kim, kiểm tra khe hở lưỡi – đáy máng mỗi tháng, giữ dưới 5 mm.
5) Ưu điểm hộp giảm tốc WPS155 ở công trường, trạm trộn nhỏ
Mô men cho phép 1.150 – 1.300 N·m ở tỉ số 1/20 – 1/60: đủ mẻ vữa 250 lít, bê tông 180 lít.
Trục vào nằm trên trục ra: motor đặt cao, tránh vữa, nước rửa máng bắn vào.
Trục ra Ø60 mm, then 18 mm, vỏ gang dày: chịu va đập khi cánh gặp đá hộc, cục xi măng.
Trục vào dương Ø40 mm nối puly đai: dây đai trượt khi kẹt đá, bảo vệ bánh vít.
Giá mua thấp hơn hộp bánh răng cùng mô men 1.000 – 1.300 N·m, hợp đội thợ, công trình nhỏ.
6) FAQ hộp giảm tốc WPS size 155 làm máy trộn bê tông, trộn vữa
Hộp giảm tốc WPS155 làm máy trộn vữa 250 lít được không? Được. Mẻ 240 – 255 lít vữa xây, vữa tô cần khoảng 860 – 940 N·m. WPS155 cho phép khoảng 1.300 N·m ở tỉ số 1/40, motor 5.5 kW.
Máy trộn bê tông 1 m³/mẻ dùng WPS155 được không? Không. 400 lít bê tông thành phẩm (940 kg) trong máng cánh Ø1 m cần khoảng 3.200 N·m, khoảng 2,6 lần mức cho phép WPS155. Mức này cần hộp bánh răng hoặc WPS 250 trở lên.
Gắn motor 7.5 kW vào WPS155 được không? Được ở tỉ số 1/10 – 1/30: mô men ra 430 – 1.100 N·m. Ở 1/40 – 1/60, motor 7.5 kW cho 1.350 – 1.800 N·m, vượt mức cho phép 1.250 – 1.300 N·m khoảng 4 – 42%.
Máy trộn cưỡng bức nên quay bao nhiêu vòng/phút? Máng cánh Ø760 mm: 28 – 35 v/ph (tỉ số 1/40 – 1/50). Vữa tô mịn chạy 35 v/ph; bê tông đá, xỉ than chạy 28 v/ph để giảm mòn lưỡi gạt.
Máy trộn cưỡng bức khác máy trộn quả lê thế nào? Máy cưỡng bức có cánh khuấy trong máng đứng yên, trộn vữa khô, bê tông ít nước đều trong 2 – 3 phút. Máy quả lê để vật liệu tự rơi trong thùng quay, hợp bê tông dẻo, chậm hơn 1,5 – 2 lần.
Trộn bê tông đá 1×2 mỗi mẻ bao nhiêu? Khoảng 180 lít (420 kg) với WPS155 + motor 5.5 kW tỉ số 1/50. Nạp nhiều hơn, mô men vượt mức cho phép hộp khi khởi động.
Tời kéo tàu cá 5 tấn lên đà dùng WPS155 được không? Được với đà dốc 8 – 10°. Tỉ số 1/60, tang Ø300 mm: lực kéo cáp khoảng 8.700 N với motor 5.5 kW, tàu lên khoảng 22 m/phút. Tàu nặng hơn thêm puly mở 2 nhánh cáp.
Vít tải xi măng Ø219 mm dùng tỉ số nào? Tỉ số 1/15, trục vít 93 v/ph. Vít tải Ø219 dài 6 – 8 m tải xi măng khoảng 8 – 12 tấn/giờ, motor 4 – 5.5 kW.
Trục ra 60 mm nối trục cánh trộn bằng gì? Khớp nối xích lỗ 60 mm, then 18 mm, hoặc nhông xích 1:1 bước 25,4 mm. Trục cánh đặt trên 2 gối đỡ có phớt chặn vữa ở 2 vách máng.
Hộp số ngoài công trường có cần che mưa không? Có. Nước mưa đọng ở nút thông hơi, vào dầu làm bánh vít đồng mòn nhanh. Lắp mái che tôn trên hộp và motor, kê hộp cao hơn mặt đất 30 cm.
WPS155 trộn vữa 8 – 10 giờ/ngày có nóng không? Có nóng hơn hộp bánh răng, vỏ 60 – 80 °C mùa nắng là thường gặp. Tải 70 – 80% mức cho phép thì chạy liên tục được. Vỏ trên 90 °C: kiểm tra dầu, nút thông hơi, dòng motor.
Lắp máy trộn mới cần làm gì trước khi chạy? Thay nút thông hơi, châm dầu đủ mắt thăm. Căng dây đai vừa tay, cân khớp nối dưới 0,1 mm. Chạy máng rỗng 30 phút, mẻ đầu nạp 50%.
Dầu WPS155 thay khi nào? Lần đầu sau 200 giờ, sau đó mỗi 2.500 giờ. Dầu ISO VG 320 khoảng 4 lít; công trường nắng nóng, trộn bê tông dùng VG 460.
Máy trộn vữa chạy yếu, cánh quay chậm khi đầy là do đâu? Thường do dây đai trượt hoặc nạp quá mẻ. Kiểm tra độ căng đai, đo dòng motor 5.5 kW (định mức khoảng 11,6 A ở 380V). Dòng vượt định mức là quá tải, giảm mẻ 20%.
