RNYM, RNFM, RNHM: Máy cần trục ra vuông góc, đặt sát thân máy, tiết kiệm chiều dài.
7) Lắp đặt, chế tạo, thiết kế motor Sumitomo 1.5kw 2hp cho máy cán bột 2 chiều (tỉ số 1/59)
Xưởng bánh pía, há cảo, hoành thánh, bánh ngàn lớp: khối bột cán tới – lui 10–20 lượt qua 2 lô Ø200 khổ 400 mm, mỗi lượt khép khe một nấc cho lá bột mỏng dần. Motor giảm tốc Sumitomo 1.5kW CHHM 612 (tỉ số 1/59, trục 38 mm) kéo lô dưới qua xích 1:1, cặp bánh răng đồng tốc kéo lô trên.
a) Máy cán bột 2 chiều chạy motor Sumitomo 1.5kw 2hp: lô 24,6 vòng/phút, đảo chiều mỗi lượt
Đặt khối bột lên bàn băng tải một bên, bấm chạy: bột qua khe 2 lô sang bàn bên kia.
10–20 lượt cho lá bột từ ~12 mm xuống 1–2 mm; gập lá bột để tạo lớp cho bánh ngàn lớp.
Biến tần đảo chiều mềm 1–2 giây, lá bột không bị giật rách.
b) Vì sao chọn motor Sumitomo 1.5kw 2hp cho máy cán bột 2 chiều tỉ số 1/59: có ~524 Nm, lượt đầu cần ~375 Nm
Hạng mục
Cách tính
Kết quả
Tốc độ lô (CHHM 612, i=59)
1.450 ÷ 59
~24,6 vòng/phút
Tốc độ lá bột (lô Ø200)
24,6 × 3,14 × 0,2
~15,4 m/phút
Lực cán lượt đầu (12 → 6 mm, khổ 400, ~30 N/mm)
30 × 400
~12 kN
Cánh tay đòn (nửa cung tiếp xúc √(100 × 6))
24,5 ÷ 2
~12 mm
Mô men 2 lô
2 × 12.000 × 0,012
~288 Nm
Cộng bánh răng, ổ lô
288 × 1,3
~375 Nm
Mô men motor tỉ số 1/59
9.550 × 1,5 ÷ 24,6 × 0,9
~524 Nm
Công suất lượt đầu
375 × 2 × 3,14 × 24,6 ÷ 60
~966 W (64%)
Dư ~1,4 lần ở lượt đầu nặng nhất; các lượt sau nhẹ dần.
Bản 0.75kW tỉ số 1/59 chỉ ~262 Nm: thiếu ở lượt đầu.
Bản 1.1kW tỉ số 1/59 cho ~384 Nm: ngang mức cần, không còn dư.
Tỉ số 1/35 cho lá bột ~26 m/phút nhưng chỉ ~311 Nm: thiếu lực, khó đỡ lá bột ở tốc độ cao.
c) Lợi thế motor Sumitomo 1.5kw 2hp cho máy cán bột 2 chiều: đảo chiều liên tục, ~150–200 kg bột/giờ
Đảo chiều 10–20 lần mỗi mẻ: Hộp CHHM, CVVM nhiều răng cùng ăn khớp, chịu đảo chiều và va đập tốt.
Trục 38 mm, chân đế CHHM chắc, đặt gọn dưới thân máy.
Dòng ~3,5 A ở 380V; dây 1,5 mm², aptomat 10 A.
Năng suất ~150–200 kg bột/giờ với mẻ 10–15 kg.
8) Câu hỏi thường gặp về motor Sumitomo 1.5kw 2hp
a) Khảo giá, chọn mã motor Sumitomo 1.5kW 2HP

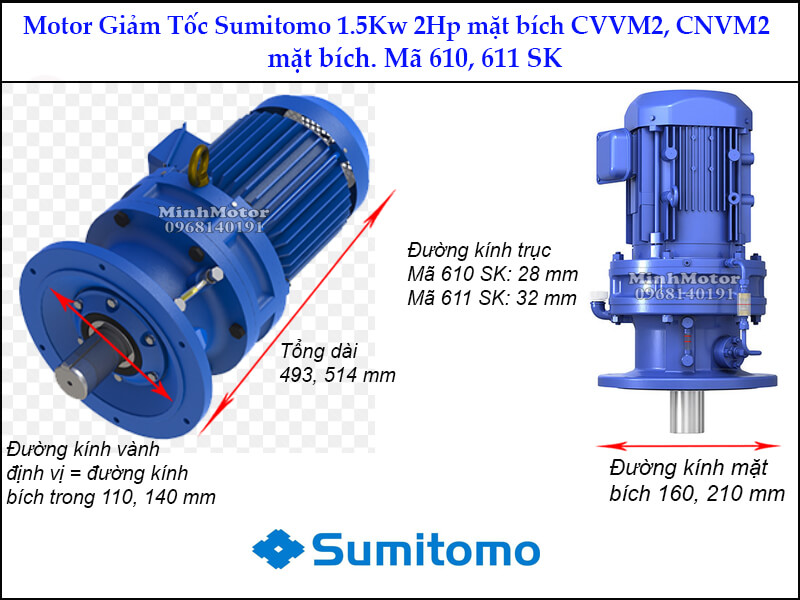

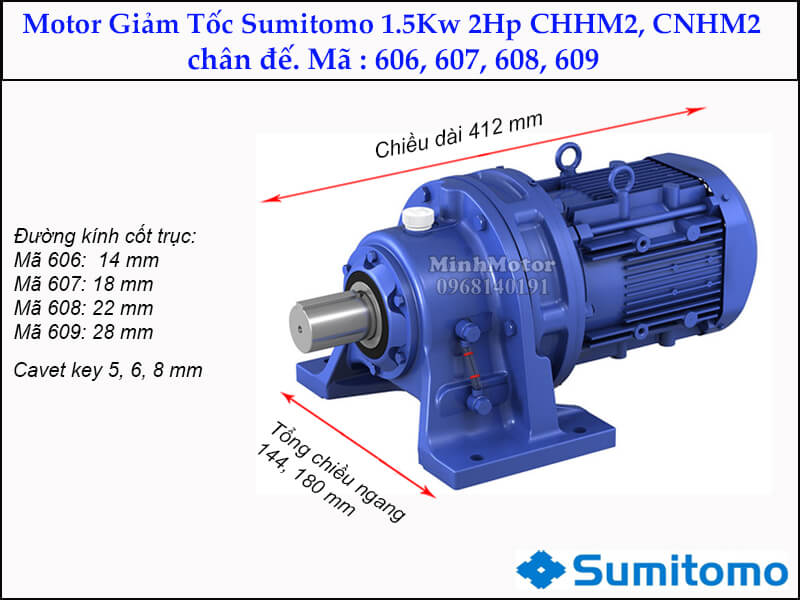

Motor Sumitomo 1.5kW 2HP có những mã nào? Có dòng 6000 chân đế CHHM, mặt bích CVVM cùng cỡ (608 tới 616) và hộp vuông góc Hyponic RNYM (trục âm), RNFM, RNHM (trục dương). Motor 3 pha 4 cực, khoảng 1.450 vòng/phút.
Tỉ số truyền và trục ra từng mã motor Sumitomo 1.5kW là bao nhiêu? CHHM/CVVM 608: i=8, trục 22 mm; CHHM/CVVM 609: i=21, trục 28 mm; CHHM/CVVM 610: i=35, trục 28 mm; CHHM/CVVM 611: i=43, trục 32 mm; CHHM/CVVM 612: i=59, trục 38 mm; CHHM/CVVM 613: i=165, trục 50 mm; CHHM/CVVM 614: i=231, trục 50 mm; CHHM/CVVM 616: i=377, trục 60 mm. Bản vẽ, kích thước chân đế, mặt bích xem mục phân loại phía trên.
Motor giảm tốc Sumitomo 1.5kW cho mô men bao nhiêu? Tính theo công suất motor, hiệu suất ~0,9: tỉ số 1/8 cho khoảng 71 Nm ở 181 vòng/phút; tỉ số 1/35 cho khoảng 311 Nm ở 41,4 vòng/phút; tỉ số 1/59 cho khoảng 524 Nm ở 24,6 vòng/phút; tỉ số 1/377 cho khoảng 3.160 (hộp 2 cấp) Nm ở 3,85 vòng/phút.
Motor Sumitomo 1.5kW chạy máy cán bột khổ bao nhiêu? Được máy cán 2 chiều 2 lô Ø200 khổ 400, lượt đầu ép 12 → 6 mm cần ~375 Nm trên ~524 Nm (mục 7). Khổ 600 lượt đầu cần ~560 Nm, vượt mức motor.
Motor giảm tốc Sumitomo khác hộp bánh răng thường ở điểm nào? hộp CHHM, CVVM truyền lực bằng đĩa lệch tâm lăn trên vòng chốt, nhiều răng cùng ăn khớp: chịu quá tải va đập tới khoảng 500% mô men định mức trong thời gian ngắn, tỉ số 1 cấp tới khoảng 1/119, thân hộp gọn hơn hộp bánh răng trụ cùng mô men.
Motor Sumitomo 1.5kW tỉ số 1/377 dùng cho máy gì? Khoảng 3,85 vòng/phút, ~3.160 Nm (hộp 2 cấp): cơ cấu quay rất chậm tải nặng như bàn lật nhỏ, cơ cấu nâng cửa xả, van đáy silo lớn.
b) Mới mua motor Sumitomo 1.5kW: lắp đặt, đấu điện, chạy đúng
Đấu điện, chọn aptomat cho motor Sumitomo 1.5kW thế nào? Đấu sao (Y) ở 380V; aptomat 10 A, contactor 9–12 A, rơ le nhiệt dải 2,5–4 A chỉnh khoảng 3,5 A, cáp đồng 1,5 mm².
Motor Sumitomo 1.5kW chạy điện 1 pha được không? Được qua biến tần 1,5kW vào 1 pha 220V. Motor tem ghi 380V cần biến tần ra 3 pha 380V; motor 220V/380V thì đấu tam giác, dùng biến tần ra 3 pha 220V.
Lắp motor giảm tốc Sumitomo 1.5kW trục đứng cần lưu ý gì? Chọn đúng kiểu lắp khi đặt hàng (nằm ngang hay trục đứng, mặt bích CVVM) vì cách bôi trơn trong hộp khác nhau; lắp sai tư thế dễ thiếu mỡ, dầu ở tầng trên.
c) Đã dùng motor Sumitomo 1.5kW: bảo trì, kiểm tra định kỳ
Motor Sumitomo 1.5kW bôi trơn và bảo dưỡng thế nào? hộp CHHM, CVVM cỡ nhỏ, vừa thường bôi trơn bằng mỡ nạp sẵn: bổ sung, thay mỡ theo chu kỳ trên tem và catalog. Cỡ dùng dầu: thay lần đầu sau khoảng 500 giờ, sau đó theo catalog hoặc khi dầu sẫm, đục.
Bụi bột mì bám motor giảm tốc Sumitomo có sao không? Có. Bột mịn phủ cánh tản nhiệt làm motor nóng và là bụi dễ cháy; che motor, vệ sinh cuối ca bằng khăn ẩm, không thổi khí nén.
d) Motor Sumitomo 1.5kW gặp lỗi: nguyên nhân, cách sửa
Motor Sumitomo 1.5kW kêu lạch cạch theo nhịp quay là do đâu? Thường do thiếu mỡ hoặc chốt, con lăn, ổ lệch tâm mòn sau thời gian dài. Bổ sung mỡ; tiếng còn thì mở hộp kiểm tra vòng chốt và ổ lệch tâm.
Lô cán đứng khi ép lượt đầu là do đâu? Khe lô khép quá nhanh (ép hơn ~50% chiều dày một lượt) làm mô men vượt ~524 Nm. Mở khe từng nấc; bột quá khô thì thêm nước.
Motor Sumitomo 1.5kW nóng bất thường là do đâu? Đo dòng: trên ~3,5 A ở 380V là quá tải. Dòng đúng mà vẫn nóng thì kiểm tra quạt đuôi, bụi bám cánh tản nhiệt, điện áp nguồn thấp.
