Motor Sumitomo 15Kw 20Hp

9.200 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor Sumitomo 15kW 20HP là motor 3 pha 4 cực (~1.450 vòng/phút) liền hộp giảm tốc cyclo của Sumitomo, thuộc nhóm motor giảm tốc Nhật. Mã hàng gồm:



  • Chân đế: CHHM 614, 616, 617, 618, 619 (trục ra 50–95 mm).
  • Mặt bích: CVVM 614–619, cùng tỉ số với bản chân đế.
  • Tỉ số truyền từ i 17 (~85 vòng/phút) tới i 121 (~12 vòng/phút).



1) Thông số kỹ thuật motor Sumitomo 15kw 20hp: mô men cực đại, ratio cực đại từng cỡ hộp

  • Motor 3 pha 15kW (20HP), 4 cực, ~1.450 vòng/phút ở 50Hz.
  • Mô men cực đại và ratio cực đại từng cỡ hộp lấy theo bảng chọn Sumitomo 6000 cho motor 15kW 4P, 50Hz.
Mã hộp Sumitomo 6000 (chân đế / mặt bích)Mô men cực đại của hộp (giới hạn hộp)Ratio cực đại khi gắn motor 15kWTốc độ trục ra (vòng/phút)Mô men motor 15kW đẩy ra trục (SF)
CHHM20-6145 / CVVM20-6145~ 1.232 Nm131121.220 Nm (SF 1,01)
CHHM20-6160 / CVVM20-6160~ 1.763 Nm1596,71.410 Nm (SF 1,25)
CHHM20-6165 / CVVM20-6165~ 2.110 Nm2169,01.970 Nm (SF 1,07)
CHHM20-6170 / CVVM20-6170~ 2.444 Nm2558,02.350 Nm (SF 1,04)
CHHM20-6175 / CVVM20-6175~ 3.155 Nm2950,02.720 Nm (SF 1,16)
CHHM20-6180 / CVVM20-6180~ 4.080 Nm4333,74.040 Nm (SF 1,01)
CHHM20-6185 / CVVM20-6185~ 4.840 Nm5128,44.790 Nm (SF 1,01)
CHHM20-6190 / CVVM20-6190~ 5.650 Nm5924,65.540 Nm (SF 1,02)
CHHM20-6195 / CVVM20-6195~ 6.925 Nm7120,46.660 Nm (SF 1,04)
CHHM20-6205 / CVVM20-6205~ 8.660 Nm8716,78.170 Nm (SF 1,06)
CHHM20-6215DB / CVVM20-6215DB (2 cấp)~ 11.450 Nm12112,010.800 Nm (SF 1,06)
  • Mô men cực đại của hộp = mô men ra trục × SF, chạy 10 giờ/ngày, tải đều.
  • Ratio cực đại: tỉ số lớn nhất còn SF ≥ 1,0 khi gắn motor 15kW.
  • CHHM20-6175 lắp ratio 35: motor đẩy ~3.280 Nm, giới hạn hộp ~3.150 Nm (SF 0,96); CHHM20-6180 cùng ratio 35 giới hạn ~4.034 Nm (SF 1,23).
  • Ratio 121 là hộp 2 cấp (mã đuôi DB).

2) Phân loại motor Sumitomo 15kw 20hp chân đế CHHM 614–619

a) Động cơ Sumitomo 15kw 20hp CHHM 614 chân đế

  • Mã hàng: CHHM 614 chân đế, trục 50mm, tỉ số truyền i=17
  • Điện áp 3 pha 380V
  • Công suất: 15kw 20hp

Động cơ Sumitomo 15kw 20hp CHHM 614 chân đế

b) Động cơ Sumitomo 20hp 15kw CHHM 616-CHHM 617 chân đế

  • Mã hàng: CHHM 616 chân đế, trục 60mm, tỉ số truyền i=25
  • Mã hàng: CHHM 617 chân đế, trục 70mm, tỉ số truyền i=35
  • Điện áp 3 pha 380V
  • Công suất: 15kw 20hp

 Động cơ Sumitomo 20hp 15kw CHHM 616-CHHM 617 chân đế

c) Motor Sumitomo 15kw 20hp chân đế CHHM 618-CHHM 619

  • Mã hàng: CHHM 618 chân đế, trục 80mm, tỉ số truyền i=59
  • Mã hàng: CHHM 619 chân đế, trục 95mm, tỉ số truyền i=121
  • Điện áp 3 pha 380V
  • Công suất: 15kw 20hp

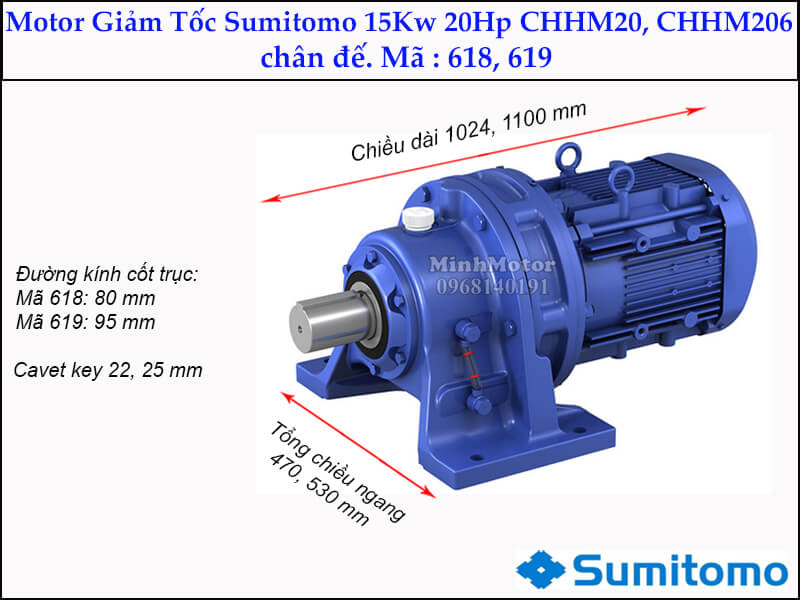

Motor Sumitomo 15kw 20hp chân đế CHHM 618-CHHM 619

3) Phân loại motor Sumitomo 15kw 20hp mặt bích CVVM 614–619

a) Động cơ Sumitomo 15kw 20hp CVVM 614 mặt bích

  • Mã hàng: CVVM 614 mặt bích, trục 50mm, tỉ số truyền i=17
  • Điện áp 3 pha 380V
  • Công suất: 15kw 20hp

Động cơ Sumitomo 15kw 20hp CVVM 614 mặt bích

b) Động cơ Sumitomo 20hp 15kw CVVM 616-CVVM 617 mặt bích

  • Mã hàng: CVVM 616 mặt bích, trục 60mm, tỉ số truyền i=25
  • Mã hàng: CVVM 617 mặt bích, trục 70mm, tỉ số truyền i=35
  • Điện áp 3 pha 380V
  • Công suất: 15kw 20hp

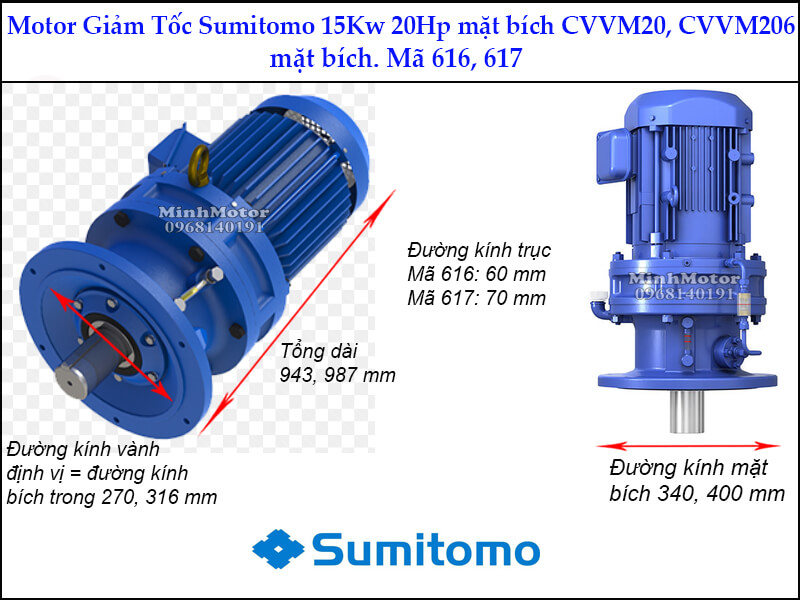

 Động cơ Sumitomo 20hp 15kw CVVM 616-CVVM 617 mặt bích

c) Motor Sumitomo 15kw 20hp mặt bích CVVM 618-CVVM 619

  • Mã hàng: CVVM 618 mặt bích, trục 80mm, tỉ số truyền i=59
  • Mã hàng: CVVM 619 mặt bích, trục 95mm, tỉ số truyền i=121
  • Điện áp 3 pha 380V
  • Công suất: 15kw 20hp
Motor Sumitomo 15kw 20hp chân đế CVVM 618-CVVM 619

4) Ưu điểm motor Sumitomo 15kw 20hp

  • Tỉ số lớn trong thân hộp gọn: Tới i 121 ngay trong hộp, không cần thêm xích, bánh răng ngoài.
  • Cỡ nhỏ, vừa bôi trơn bằng mỡ nạp sẵn: Ít rò rỉ, lắp được nhiều tư thế.
  • Chịu tải giật tốt: Quá tải va đập ngắn hạn tới ~500% mô men định mức.
  • Cùng cỡ 614–619 có đủ chân đế CHHM và mặt bích CVVM: Chọn kiểu lắp theo khung máy.

5) Ứng dụng motor Sumitomo 15kw 20hp

Chọn mã motor Sumitomo 15kW theo tốc độ trục ra máy cần:

  • CHHM/CVVM 614, i 17 (~85 vòng/phút): Máy trộn bột khô, băng tải thùng carton.
  • CHHM/CVVM 616, i 25 (~58 vòng/phút): Máy bóc vỏ, máy đóng gói.
  • CHHM/CVVM 617, i 35 (~41 vòng/phút): Máy dán thùng, gầu tải nhỏ.
  • CHHM/CVVM 618, i 59 (~25 vòng/phút): Vít tải, máy trộn bê tông mini.
  • CHHM/CVVM 619, i 121 (~12 vòng/phút): Máy quay lò ủ, khuấy bể xử lý nước thải.

6) Lắp đặt, chế tạo, thiết kế motor Sumitomo 15kw 20hp cho máy đùn gạch mộc (tỉ số 1/35)

Máy đùn gạch mộc đất sét dùng motor giảm tốc Sumitomo 15kW 20HP tỉ số 1/35

Lò gạch thủ công, xưởng gạch nung nhỏ: máy đùn gạch mộc trục vít Ø300 ép đất sét qua khuôn gạch 2 lỗ. Motor giảm tốc Sumitomo 15kW CHHM 617 (tỉ số 1/35, trục 70 mm) nối khớp nối thẳng vào trục vít.

a) Máy đùn gạch chạy motor Sumitomo 15kw 20hp: trục vít ~41 vòng/phút, ~4.000 viên mỗi giờ

  • Đất sét nhào đều, ẩm khoảng 18%, cấp liên tục vào phễu.
  • Trục vít Ø300 quay ~41 vòng/phút, ép chặt đất, đẩy qua khuôn đùn.
  • Thỏi đất ra liên tục, dao dây cắt thành viên gạch mộc 2 lỗ.
  • Gạch mộc xếp phơi, sau đó vào lò nung.

b) Vì sao chọn motor Sumitomo 15kw 20hp cho máy đùn gạch mộc tỉ số 1/35: có ~3.110 Nm, cần ~2.560 Nm

Hạng mụcCách tínhKết quả
Tốc độ trục vít (CHHM 617, i=35)1.450 ÷ 35~41,4 vòng/phút
Năng suất gạch 2 lỗ (~6 tấn đất ẩm/giờ)Theo khuôn và tốc độ thỏi~4.000 viên/giờ
Công suất đùn đất ẩm ~18%Ước tính ~1,85 kWh/tấn đất × 6 tấn/giờ~11,1 kW
Mô men cần ở trục vít11.100 ÷ (2 × 3,14 × 41,4 ÷ 60)~2.560 Nm
Mô men motor tỉ số 1/359.550 × 15 ÷ 41,4 × 0,9~3.110 Nm
  • Dư ~1,2 lần: đất cứng hơn, lẫn sỏi vẫn đùn được.
  • Bản 11kW tỉ số 1/37 chỉ khoảng 2.400 Nm: thiếu, dễ nhảy rơ le khi đất khô.
  • Motor chạy ~74% tải: mát khi chạy cả ca.
  • Khởi động khi khoang còn đầy đất: dùng khởi động mềm hoặc biến tần.

c) Lợi thế motor Sumitomo 15kw 20hp cho máy đùn gạch mộc: ~32.000 viên gạch mộc mỗi ca 8 giờ

  • Hộp CHHM, CVVM chịu va đập khi trục vít gặp sỏi, cục đất cứng.
  • Trục 70 mm, nối thẳng trục vít: bỏ dây đai, không trượt khi đất nặng.
  • Thân hộp gọn, đặt ngay sau máy đùn, lán xưởng hẹp vẫn lắp được.
  • Dòng ~29 A ở 380V; dây 10 mm², aptomat 63 A.

7) Câu hỏi thường gặp về motor Sumitomo 15kw 20hp

a) Khảo giá, chọn mã motor Sumitomo 15kW 20HP

  • Motor Sumitomo 15kW 20HP có những mã nào? Có dòng 6000 chân đế CHHM, mặt bích CVVM cùng cỡ (614 tới 619) và hộp vuông góc Hyponic RNYM (trục âm), RNFM, RNHM (trục dương). Motor 3 pha 4 cực, khoảng 1.450 vòng/phút.
  • Tỉ số truyền và trục ra từng mã motor Sumitomo 15kW là bao nhiêu? CHHM/CVVM 614: i=17, trục 50 mm; CHHM/CVVM 616: i=25, trục 60 mm; CHHM/CVVM 617: i=35, trục 70 mm; CHHM/CVVM 618: i=59, trục 80 mm; CHHM/CVVM 619: i=121, trục 95 mm. Bản vẽ, kích thước chân đế, mặt bích xem mục phân loại phía trên.
  • Motor giảm tốc Sumitomo 15kW cho mô men bao nhiêu? Tính theo công suất motor, hiệu suất ~0,9: tỉ số 1/17 cho khoảng 1.510 Nm ở 85 vòng/phút; tỉ số 1/25 cho khoảng 2.220 Nm ở 58 vòng/phút; tỉ số 1/35 cho khoảng 3.110 Nm ở 41 vòng/phút; tỉ số 1/59 cho khoảng 5.240 Nm ở 25 vòng/phút; tỉ số 1/121 cho khoảng 10.160 Nm ở 12 vòng/phút.
  • Motor Sumitomo 15kW chạy máy đùn gạch được bao nhiêu viên mỗi giờ? Trục vít Ø300, gạch 2 lỗ, đất ẩm ~18%: khoảng 4.000 viên/giờ, cần ~2.560 Nm trên ~3.110 Nm (mục 6). Gạch 4 lỗ, 6 lỗ cần lực đùn lớn hơn.
  • Motor giảm tốc Sumitomo khác hộp bánh răng thường ở điểm nào? hộp CHHM, CVVM truyền lực bằng đĩa lệch tâm lăn trên vòng chốt, nhiều răng cùng ăn khớp: chịu quá tải va đập tới khoảng 500% mô men định mức trong thời gian ngắn, tỉ số 1 cấp tới khoảng 1/119, thân hộp gọn hơn hộp bánh răng trụ cùng mô men.
  • Motor Sumitomo 15kW tỉ số 1/121 dùng cho máy gì? Khoảng 12 vòng/phút, ~10.160 Nm (hộp 2 cấp): bàn xoay nặng, tời kéo chậm, trống quay lớn qua vành răng.
  • Thỏi gạch ra bị nứt mép có phải do motor Sumitomo 15kW không? Không. Nứt mép do đất khô, nhào chưa đều, khuôn đùn mòn hoặc thiếu nước bôi trơn khuôn; motor đủ mô men thì thỏi ra đều tốc độ.

b) Mới mua motor Sumitomo 15kW: lắp đặt, đấu điện, chạy đúng

  • Đấu điện, chọn aptomat cho motor Sumitomo 15kW thế nào? Đấu ở 380V theo tem; aptomat 63 A, contactor 40 A, rơ le nhiệt dải 23–32 A chỉnh khoảng 29 A, cáp đồng 10 mm². Khởi động sao - tam giác, khởi động mềm hoặc biến tần.
  • Motor Sumitomo 15kW chạy điện 1 pha được không? Không nên: 15kW lấy từ 1 pha 220V có dòng đầu vào khoảng 80–90 A, biến tần 1 pha cỡ này hiếm và đắt. Nên kéo điện 3 pha 380V.
  • Lắp motor giảm tốc Sumitomo 15kW trục đứng cần lưu ý gì? Chọn đúng kiểu lắp khi đặt hàng (nằm ngang hay trục đứng, mặt bích CVVM) vì cách bôi trơn trong hộp khác nhau; lắp sai tư thế dễ thiếu mỡ, dầu ở tầng trên.

c) Đã dùng motor Sumitomo 15kW: bảo trì, kiểm tra định kỳ

  • Motor Sumitomo 15kW bôi trơn và bảo dưỡng thế nào? hộp CHHM, CVVM cỡ nhỏ, vừa thường bôi trơn bằng mỡ nạp sẵn: bổ sung, thay mỡ theo chu kỳ trên tem và catalog. Cỡ dùng dầu: thay lần đầu sau khoảng 500 giờ, sau đó theo catalog hoặc khi dầu sẫm, đục.

d) Motor Sumitomo 15kW gặp lỗi: nguyên nhân, cách sửa

  • Máy đùn gạch kẹt đất, motor Sumitomo 15kW có bị cháy không? Kẹt đất làm dòng tăng vọt; rơ le nhiệt chỉnh khoảng 29 A hoặc biến tần cài giới hạn dòng sẽ ngắt trước khi motor quá nhiệt. Xả bớt đất trong khoang rồi chạy lại.
  • Motor Sumitomo 15kW kêu lạch cạch theo nhịp quay là do đâu? Thường do thiếu mỡ hoặc chốt, con lăn, ổ lệch tâm mòn sau thời gian dài. Bổ sung mỡ; tiếng còn thì mở hộp kiểm tra vòng chốt và ổ lệch tâm.
  • Motor Sumitomo 15kW nóng bất thường là do đâu? Đo dòng: trên ~29 A ở 380V là quá tải. Dòng đúng mà vẫn nóng thì kiểm tra quạt đuôi, bụi bám cánh tản nhiệt, điện áp nguồn thấp.
