Motor Sumitomo 3Kw 4Hp

3.726 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor Sumitomo 3kW 4HP là motor 3 pha 4 cực (~1.450 vòng/phút) liền hộp giảm tốc cyclo của Sumitomo, thuộc nhóm motor giảm tốc Nhật. Mã hàng gồm:



  • Chân đế: CHHM 610, 611, 612, 613, 614, 616, 617, 618 (trục ra 28–80 mm).
  • Mặt bích: CVVM 610–618, cùng tỉ số với bản chân đế.
  • Tỉ số truyền từ i 8 (~181 vòng/phút) tới i 377 (~3,8 vòng/phút).



Nội dung

1. Thông số kỹ thuật motor Sumitomo 3kw 4hp: mô men cực đại, ratio cực đại từng cỡ hộp

Thông sốGiá trị
HãngSumitomo Heavy Industries (Nhật)
Công suất motor3 kW (4 HP), 4 cực, khoảng 1.450 vòng/phút
Điện áp3 pha 380V, 50Hz
Dòng hộp sốdòng 6000 (bánh răng lệch tâm) và Hyponic (trục vuông góc)
Bản chân đếCHHM 610 – 618
Bản mặt bíchCVVM 610 – 618
Trục ra hộp CHHM, CVVM28 – 80 mm tùy cỡ
Tỉ số truyền8, 21, 35, 59, 71, 165, 273, 377 (theo bài)
Hyponic trục âmCốt âm Ø45, Ø55 mm; dài 612, 677 mm; then 14, 16 mm

Mô men cực đại và ratio cực đại từng cỡ hộp khi gắn motor 3kW 4P, 50Hz (theo bảng chọn Sumitomo 6000):

Mã hộp Sumitomo 6000 (chân đế / mặt bích)Mô men cực đại của hộp (giới hạn hộp)Ratio cực đại khi gắn motor 3kWTốc độ trục ra (vòng/phút)Mô men motor 3kW đẩy ra trục (SF)
CHHM4-6110 / CVVM4-6110~ 338 Nm1785,3319 Nm (SF 1,06)
CHHM4-6115 / CVVM4-6115~ 410 Nm2169,0394 Nm (SF 1,04)
CHHM4-6120 / CVVM4-6120~ 483 Nm2558,0469 Nm (SF 1,03)
CHHM4-6125 / CVVM4-6125~ 631 Nm2950,0544 Nm (SF 1,16)
CHHM4-6130 / CVVM4-6130~ 782 Nm3541,4657 Nm (SF 1,19)
CHHM4-6135 / CVVM4-6135~ 904 Nm4333,7807 Nm (SF 1,12)
CHHM4-6140 / CVVM4-6140~ 1.091 Nm5128,4957 Nm (SF 1,14)
CHHM4-6145 / CVVM4-6145~ 1.177 Nm5924,61.110 Nm (SF 1,06)
CHHM4-6160 / CVVM4-6160~ 1.745 Nm8716,71.630 Nm (SF 1,07)
CHHM4-6165 / CVVM4-6165~ 2.054 Nm8716,71.630 Nm (SF 1,26)
CHHM4-6165DC / CVVM4-6165DC (2 cấp)~ 2.110 Nm10413,91.850 Nm (SF 1,14)
CHHM4-6170DC / CVVM4-6170DC (2 cấp)~ 2.535 Nm12112,02.150 Nm (SF 1,18)
CHHM4-6175DC / CVVM4-6175DC (2 cấp)~ 3.135 Nm1658,792.930 Nm (SF 1,07)
CHHM4-6180DB / CVVM4-6180DB (2 cấp)~ 4.060 Nm1957,443.470 Nm (SF 1,17)
CHHM4-6185DB / CVVM4-6185DB (2 cấp)~ 5.000 Nm2735,314.850 Nm (SF 1,03)
CHHM4-6190DA / CVVM4-6190DA (2 cấp)~ 6.350 Nm3194,555.670 Nm (SF 1,12)
CHHM4-6195DA / CVVM4-6195DA (2 cấp)~ 7.970 Nm3773,856.700 Nm (SF 1,19)
  • Mô men cực đại của hộp = mô men ra trục × SF, chạy 10 giờ/ngày, tải đều.
  • Ratio cực đại: tỉ số lớn nhất còn SF ≥ 1,0 khi gắn motor 3kW.
  • CHHM4-6125 lắp ratio 35: motor đẩy ~657 Nm, giới hạn hộp ~631 Nm (SF 0,96); CHHM4-6130 cùng ratio 35 giới hạn ~782 Nm (SF 1,19).
  • Ratio từ 104 trở lên là hộp 2 cấp (mã đuôi DA, DB, DC).

2. Tỉ số truyền, tốc độ ra, mô men ra motor giảm tốc Sumitomo 3kW 4HP

Mã (chân đế/mặt bích)Tỉ số iTốc độ raMô men ra (ước tính)Trục ra
CHHM/CVVM 61081.450 ÷ 8 ≈ 181 vòng/phút≈ 142 Nm28 mm
CHHM/CVVM 61121≈ 69 vòng/phút≈ 374 Nm32 mm
CHHM/CVVM 61235≈ 41 vòng/phút≈ 623 Nm38 mm
CHHM/CVVM 61359≈ 24,6 vòng/phút≈ 1.050 Nm50 mm
CHHM/CVVM 61471≈ 20,4 vòng/phút≈ 1.260 Nm50 mm
CHHM/CVVM 616165≈ 8,8 vòng/phút≈ 2.770 Nm60 mm
CHHM/CVVM 617273≈ 5,3 vòng/phút≈ 4.600 Nm70 mm
CHHM/CVVM 618377≈ 3,8 vòng/phút≈ 6.330 Nm80 mm
  • Mô men ra ≈ 9550 × 3 ÷ tốc độ ra × hiệu suất (khoảng 0,9 với 1 cấp, 0,85 với 2 cấp).
  • Giá trị ước tính để chọn sơ bộ; mô men cho phép của hộp theo catalog Sumitomo.

3. Kiểu lắp, kích thước và các loại motor giảm tốc Sumitomo 3kW 4HP

a) Động cơ Sumitomo 3kw 4hp CHHM 610-CHHM 611 chân đế

  • Mã hàng: CHHM 610 chân đế, trục 28mm, tỉ số truyền i=8
  • Mã hàng: CHHM 611 chân đế, trục 32mm, tỉ số truyền i=21
  • Điện áp 3 pha 380V
  • Công suất: 3kw 4hp

Động cơ Sumitomo 3kw 4hp CHHM 610-CHHM 611 chân đế

b) Motor Sumitomo 3kw 4hp CHHM 612 chân đế

  • Mã hàng: CHHM 612 chân đế, trục 38mm, tỉ số truyền i=35
  • Điện áp 3 pha 380V
  • Công suất: 3kw 4hp

Motor Sumitomo 3kw 4hp CHHM 612 chân đế

c) Motor Sumitomo 4hp 3kw CHHM 613-CHHM 614 chân đế

  • Mã hàng: CHHM 613 chân đế, trục 50mm, tỉ số truyền i=59
  • Mã hàng: CHHM 614 chân đế, trục 50mm, tỉ số truyền i=71
  • Điện áp 3 pha 380V
  • Công suất: 3kw 4hp

Motor Sumitomo 4hp 3kw CHHM 613-CHHM 614 chân đế

d) Động cơ Sumitomo 4hp 3kw CHHM 616-CHHM 617 chân đế

  • Mã hàng: CHHM 616 chân đế, trục 60mm, tỉ số truyền i=165
  • Mã hàng: CHHM 617 chân đế, trục 70mm, tỉ số truyền i=273
  • Điện áp 3 pha 380V
  • Công suất: 3kw 4hp

Động cơ Sumitomo 4hp 3kw CHHM 616-CHHM 617 chân đế

e) Motor Sumitomo 3kw 4hp chân đế CHHM 618

  • Mã hàng: CHHM 618 chân đế, trục 80mm, tỉ số truyền i=377
  • Điện áp 3 pha 380V
  • Công suất: 3kw 4hp

Motor Sumitomo 3kw 4hp chân đế CHHM 618

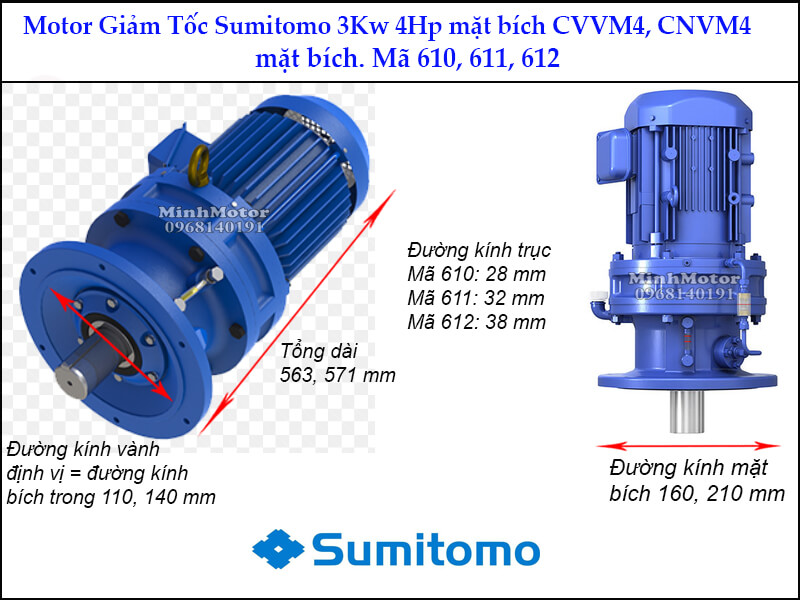

f) Động cơ Sumitomo 3kw 4hp CVVM 610-CVVM 611 mặt bích

  • Mã hàng: CVVM 610 mặt bích, trục 28mm, tỉ số truyền i=8
  • Mã hàng: CVVM 611 mặt bích, trục 32mm, tỉ số truyền i=21
  • Điện áp 3 pha 380V
  • Công suất: 3kw 4hp

Động cơ Sumitomo 3kw 4hp CVVM 610-CVVM 611 mặt bích

g) Motor Sumitomo 3kw 4hp CVVM 612 mặt bích

  • Mã hàng: CVVM 612 mặt bích, trục 38mm, tỉ số truyền i=35
  • Điện áp 3 pha 380V
  • Công suất: 3kw 4hp

Motor Sumitomo 3kw 4hp CVVM 612 mặt bích

h) Motor Sumitomo 4hp 3kw CVVM 613-CVVM 614 mặt bích

  • Mã hàng: CVVM 613 mặt bích, trục 50mm, tỉ số truyền i=59
  • Mã hàng: CVVM 614 mặt bích, trục 50mm, tỉ số truyền i=71
  • Điện áp 3 pha 380V
  • Công suất: 3kw 4hp

Motor Sumitomo 4hp 3kw CVVM 613-CVVM 614 mặt bích

i) Động cơ Sumitomo 4hp 3kw CVVM 616-CVVM 617 mặt bích

  • Mã hàng: CVVM 616 mặt bích, trục 60mm, tỉ số truyền i=165
  • Mã hàng: CVVM 617 mặt bích, trục 70mm, tỉ số truyền i=273
  • Điện áp 3 pha 380V
  • Công suất: 3kw 4hp

Động cơ Sumitomo 4hp 3kw CVVM 616-CVVM 617 mặt bích

j) Motor Sumitomo 3kw 4hp mặt bích CVVM 618

  • Mã hàng: CVVM 618 mặt bích, trục 80mm, tỉ số truyền i=377
  • Điện áp 3 pha 380V
  • Công suất: 3kw 4hp

Motor Sumitomo 3kw 4hp mặt bích CVVM 618

k) Motor Sumitomo 3kw 4hp trục âm, dương vuông góc hyponic RNYM, RNFM, RNHM

giảm tốc sumitomo RNYN4, RNFM4, RNHM4 trục vuông góc, mã 1521, 1522, 1633, 1632, 3kw 4hp

  • Tổng dài: 612, 677 mm
  • Tổng ngang: 178, 280 mm
  • Đường kính cốt âm: 45, 55 mm
  • Chốt cavet: 14, 16 mm

Hộp giảm tốc 3kw Sumitomo trục dương RNFM, RNHM:

  • Cốt dương có đường kính: 55, 45 mm

4. Ưu điểm motor giảm tốc Sumitomo 3kW 4HP

  • Chịu tải giật tốt: Quá tải va đập ngắn hạn tới ~500% mô men định mức.
  • Tỉ số lớn trong thân hộp gọn: Tới i 377 ngay trong hộp, không cần thêm xích, bánh răng ngoài.
  • Cỡ nhỏ, vừa bôi trơn bằng mỡ nạp sẵn: Ít rò rỉ, lắp được nhiều tư thế.
  • Cùng cỡ 610–618 có đủ chân đế CHHM và mặt bích CVVM: Chọn kiểu lắp theo khung máy.

5. Ứng dụng motor giảm tốc Sumitomo 3kW 4HP

Chọn mã motor Sumitomo 3kW theo tốc độ trục ra máy cần:

  • CHHM/CVVM 610, i 8 (~181 vòng/phút): Máy cấp liệu rung, máy chà nhám gỗ.
  • CHHM/CVVM 611, i 21 (~69 vòng/phút): Gầu tải nhỏ, máy bóc vỏ.
  • CHHM/CVVM 612, i 35 (~41 vòng/phút): Máy sàng quay, máy dán thùng.
  • CHHM/CVVM 613, i 59 (~25 vòng/phút): Máy cán tôn, vít tải.
  • CHHM/CVVM 614, i 71 (~20 vòng/phút): Máy ép viên phân, máy ép gạch nhỏ.
  • CHHM/CVVM 616, i 165 (~8,8 vòng/phút): Khuấy bể xử lý nước thải, máy quay lò ủ.
  • CHHM/CVVM 617, i 273 (~5,3 vòng/phút): Cào bùn bể lắng, cửa cống.
  • CHHM/CVVM 618, i 377 (~3,8 vòng/phút): Khuấy bể biogas, xích kéo chậm.

6. Lắp đặt, chế tạo, thiết kế motor Sumitomo 3kw 4hp cho máy cán ren cốt thép (tỉ số 1/35)

Máy cán ren cốt thép dùng motor giảm tốc Sumitomo 3kW 4HP tỉ số 1/35

Công trình nhà cao tầng nối cốt thép bằng ống ren (coupler) thay cho nối chồng: đầu thép Ø16–Ø32 được cán ren ngay tại bãi gia công. Đầu cán 3 con lăn quay nhờ motor giảm tốc Sumitomo 3kW CHHM 612 (tỉ số 1/35, trục 38 mm) nối thẳng qua khớp nối.

a) Máy cán ren cốt thép chạy motor Sumitomo 3kw 4hp: đầu cán 41 vòng/phút, ren Ø32 ~30 giây

  • Thép kẹp chặt trên ê tô của xe trượt; đẩy xe cho đầu thép vào giữa 3 con lăn ren.
  • Đầu cán quay, 3 con lăn ép lăn tạo ren trên thép, kéo thép tiến vào theo bước ren.
  • Đủ chiều dài ren, công tắc hành trình đảo chiều motor, đầu cán quay ngược nhả thép ra.
  • Nước làm mát phun vào con lăn suốt lúc cán.

b) Vì sao chọn motor Sumitomo 3kw 4hp cho máy cán ren cốt thép tỉ số 1/35: có ~623 Nm, ren Ø32 cần ~500 Nm

Hạng mụcCách tínhKết quả
Tốc độ đầu cán (CHHM 612, i=35)1.450 ÷ 35~41,4 vòng/phút
Thời gian ren Ø32 dài 50 mm (bước 2,5 mm)50 ÷ 2,5 ÷ 41,4 × 60 + thao tác~30 giây
Mô men cán ren Ø32 thép CB400Ước tính theo thực nghiệm máy cùng cỡ~500 Nm
Mô men motor tỉ số 1/359.550 × 3 ÷ 41,4 × 0,9~623 Nm
Công suất khi cán500 × 2 × 3,14 × 41,4 ÷ 60~2,2 kW (72%)
  • Dư ~1,25 lần với thép lớn nhất Ø32 CB400.
  • Bản 2.2kW tỉ số 1/32 chỉ ~420 Nm: thiếu cho Ø32.
  • Tỉ số 1/21 cho ~69 vòng/phút, ~374 Nm: ren nhanh nhưng thiếu lực, con lăn mau mòn.
  • Đảo chiều sau mỗi đầu thép: Hộp CHHM, CVVM chịu đảo chiều và va đập liên tục.

c) Lợi thế motor Sumitomo 3kw 4hp cho máy cán ren cốt thép: ~100 đầu ren mỗi giờ tại công trường

  • Tỉ số 1/35 trong 1 hộp gọn, đặt ngay sau đầu cán, máy ngắn dễ chở ra công trường.
  • Chịu tải giật lúc con lăn ăn vào thép và lúc đảo chiều.
  • Dòng ~6,6 A ở 380V; chạy được bằng máy phát 3 pha công trường.
  • Ren cán đạt ~100 đầu/giờ với thép Ø25–Ø32.

7. Câu hỏi thường gặp về motor giảm tốc Sumitomo 3kW 4HP

a) Khảo giá, chọn mã motor Sumitomo 3kW 4HP

  • Motor Sumitomo 3kW 4HP có những mã nào? Có dòng 6000 chân đế CHHM, mặt bích CVVM cùng cỡ (610 tới 618) và hộp vuông góc Hyponic RNYM (trục âm), RNFM, RNHM (trục dương). Motor 3 pha 4 cực, khoảng 1.450 vòng/phút.
  • Tỉ số truyền và trục ra từng mã motor Sumitomo 3kW là bao nhiêu? CHHM/CVVM 610: i=8, trục 28 mm; CHHM/CVVM 611: i=21, trục 32 mm; CHHM/CVVM 612: i=35, trục 38 mm; CHHM/CVVM 613: i=59, trục 50 mm; CHHM/CVVM 614: i=71, trục 50 mm; CHHM/CVVM 616: i=165, trục 60 mm; CHHM/CVVM 617: i=273, trục 70 mm; CHHM/CVVM 618: i=377, trục 80 mm. Bản vẽ, kích thước chân đế, mặt bích xem mục phân loại phía trên.
  • Motor giảm tốc Sumitomo 3kW cho mô men bao nhiêu? Tính theo công suất motor, hiệu suất ~0,9: tỉ số 1/8 cho khoảng 142 Nm ở 181 vòng/phút; tỉ số 1/35 cho khoảng 623 Nm ở 41 vòng/phút; tỉ số 1/59 cho khoảng 1.050 Nm ở 24,6 vòng/phút; tỉ số 1/377 cho khoảng 6.330 Nm ở 3,8 vòng/phút.
  • Motor Sumitomo 3kW cán ren được cốt thép phi bao nhiêu? Được Ø16–Ø32 thép CB400, Ø32 cần ~500 Nm trên ~623 Nm ở tỉ số 1/35 (mục 6). Ø36–Ø40 cần ~750–900 Nm, vượt mức bản 3kW.
  • Motor giảm tốc Sumitomo khác hộp bánh răng thường ở điểm nào? hộp CHHM, CVVM truyền lực bằng đĩa lệch tâm lăn trên vòng chốt, nhiều răng cùng ăn khớp: chịu quá tải va đập tới khoảng 500% mô men định mức trong thời gian ngắn, tỉ số 1 cấp tới khoảng 1/119, thân hộp gọn hơn hộp bánh răng trụ cùng mô men.
  • Motor Sumitomo 3kW tỉ số 1/165 dùng cho máy gì? Khoảng 8,8 vòng/phút, ~2.770 Nm: cơ cấu quay chậm tải nặng như bàn lật, cửa van, kéo xích chậm.

b) Mới mua motor Sumitomo 3kW: lắp đặt, đấu điện, chạy đúng

  • Đấu điện, chọn aptomat cho motor Sumitomo 3kW thế nào? Đấu sao (Y) ở 380V; aptomat 16 A, contactor 12 A, rơ le nhiệt dải 5,5–8 A chỉnh khoảng 6,6 A, cáp đồng 2,5 mm².
  • Motor Sumitomo 3kW chạy điện 1 pha được không? Được qua biến tần 3kW vào 1 pha 220V. Motor tem ghi 380V cần biến tần ra 3 pha 380V; motor 220V/380V thì đấu tam giác, dùng biến tần ra 3 pha 220V.
  • Lắp motor giảm tốc Sumitomo 3kW trục đứng cần lưu ý gì? Chọn đúng kiểu lắp khi đặt hàng (nằm ngang hay trục đứng, mặt bích CVVM) vì cách bôi trơn trong hộp khác nhau; lắp sai tư thế dễ thiếu mỡ, dầu ở tầng trên.

c) Đã dùng motor Sumitomo 3kW: bảo trì, kiểm tra định kỳ

  • Motor Sumitomo 3kW bôi trơn và bảo dưỡng thế nào? hộp CHHM, CVVM cỡ nhỏ, vừa thường bôi trơn bằng mỡ nạp sẵn: bổ sung, thay mỡ theo chu kỳ trên tem và catalog. Cỡ dùng dầu: thay lần đầu sau khoảng 500 giờ, sau đó theo catalog hoặc khi dầu sẫm, đục.
  • Nước làm mát, bụi sắt bắn vào motor Sumitomo 3kW có sao không? Có. Nước lẫn mạt sắt lọt phớt làm mòn trục, rỉ hộp; che chắn phía đầu cán, lau khô motor cuối ca.

d) Motor Sumitomo 3kW gặp lỗi: nguyên nhân, cách sửa

  • Motor Sumitomo 3kW kêu lạch cạch theo nhịp quay là do đâu? Thường do thiếu mỡ hoặc chốt, con lăn, ổ lệch tâm mòn sau thời gian dài. Bổ sung mỡ; tiếng còn thì mở hộp kiểm tra vòng chốt và ổ lệch tâm.
  • Ren cán ra bị mẻ, không đều là do đâu? Do con lăn ren mòn, khe con lăn chỉnh sai hoặc đầu thép cắt không vuông. Thay con lăn, cắt phẳng đầu thép; không phải do motor yếu.
  • Motor Sumitomo 3kW nóng bất thường là do đâu? Đo dòng: trên ~6,6 A ở 380V là quá tải. Dòng đúng mà vẫn nóng thì kiểm tra quạt đuôi, bụi bám cánh tản nhiệt, điện áp nguồn thấp.
