Motor Sumitomo 11Kw 15Hp

8.033 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor Sumitomo 11kW 15HP là motor 3 pha 4 cực (~1.450 vòng/phút) liền hộp giảm tốc cyclo của Sumitomo, thuộc nhóm motor giảm tốc Nhật. Mã hàng gồm:



  • Chân đế: CHHM 613, 614, 616, 617, 618, 619 (trục ra 50–95 mm).
  • Mặt bích: CVVM 613–619, cùng tỉ số với bản chân đế.
  • Trục vuông góc: RNYM (trục âm), RNFM, RNHM (trục dương).
  • Tỉ số truyền từ i 11 (~132 vòng/phút) tới i 195 (~7,4 vòng/phút).



Nội dung

1) Thông số kỹ thuật motor Sumitomo 11kw 15hp: mô men cực đại, ratio cực đại từng cỡ hộp

  • Motor 3 pha 11kW (15HP), 4 cực, ~1.450 vòng/phút ở 50Hz.
  • Mô men cực đại và ratio cực đại từng cỡ hộp lấy theo bảng chọn Sumitomo 6000 cho motor 11kW 4P, 50Hz.
Mã hộp Sumitomo 6000 (chân đế / mặt bích)Mô men cực đại của hộp (giới hạn hộp)Ratio cực đại khi gắn motor 11kWTốc độ trục ra (vòng/phút)Mô men motor 11kW đẩy ra trục (SF)
CHHM15-6135 / CVVM15-6135~ 780 Nm11132757 Nm (SF 1,03)
CHHM15-6140 / CVVM15-6140~ 1.123 Nm1596,71.030 Nm (SF 1,09)
CHHM15-6145 / CVVM15-6145~ 1.275 Nm1785,31.170 Nm (SF 1,09)
CHHM15-6160 / CVVM15-6160~ 1.697 Nm2169,01.450 Nm (SF 1,17)
CHHM15-6165 / CVVM15-6165~ 2.080 Nm2950,02.000 Nm (SF 1,04)
CHHM15-6170 / CVVM15-6170~ 2.460 Nm3541,42.410 Nm (SF 1,02)
CHHM15-6175 / CVVM15-6175~ 3.050 Nm4333,72.960 Nm (SF 1,03)
CHHM15-6180 / CVVM15-6180~ 3.825 Nm5128,43.510 Nm (SF 1,09)
CHHM15-6185 / CVVM15-6185~ 4.425 Nm5924,64.060 Nm (SF 1,09)
CHHM15-6190 / CVVM15-6190~ 6.350 Nm8716,75.990 Nm (SF 1,06)
CHHM15-6195DB / CVVM15-6195DB (2 cấp)~ 7.320 Nm10413,96.780 Nm (SF 1,08)
CHHM15-6205DB / CVVM15-6205DB (2 cấp)~ 8.520 Nm12112,07.890 Nm (SF 1,08)
CHHM15-6215DA / CVVM15-6215DA (2 cấp)~ 11.660 Nm1658,7910.800 Nm (SF 1,08)
CHHM15-6225DB / CVVM15-6225DB (2 cấp)~ 14.480 Nm1957,4412.700 Nm (SF 1,14)
  • Mô men cực đại của hộp = mô men ra trục × SF, chạy 10 giờ/ngày, tải đều.
  • Ratio cực đại: tỉ số lớn nhất còn SF ≥ 1,0 khi gắn motor 11kW.
  • CHHM15-6145 lắp ratio 21: motor đẩy ~1.450 Nm, giới hạn hộp ~1.247 Nm (SF 0,86); CHHM15-6160 cùng ratio 21 giới hạn ~1.697 Nm (SF 1,17).
  • Ratio từ 104 trở lên là hộp 2 cấp (mã đuôi DA, DB, DC).

2) Phân loại motor Sumitomo 11kw 15hp chân đế CHHM 613–619

a) Motor Sumitomo 15hp 11kw CHHM 613-CHHM 614 chân đế

  • Mã hàng: CHHM 613 chân đế, trục 50mm, tỉ số truyền i=11
  • Mã hàng: CHHM 614 chân đế, trục 50mm, tỉ số truyền i=21
  • Điện áp 3 pha 380V
  • Công suất: 11kw 15hp

Motor Sumitomo 15hp 11kw CHHM 613-CHHM 614 chân đế

b) Động cơ Sumitomo 15hp 11kw CHHM 616-CHHM 617 chân đế

  • Mã hàng: CHHM 616 chân đế, trục 60mm, tỉ số truyền i=37
  • Mã hàng: CHHM 617 chân đế, trục 70mm, tỉ số truyền i=51
  • Điện áp 3 pha 380V
  • Công suất: 11kw 15hp

 Động cơ Sumitomo 15hp 11kw CHHM 616-CHHM 617 chân đế

c) Motor Sumitomo 11kw 15hp chân đế CHHM 618-CHHM 619

  • Mã hàng: CHHM 618 chân đế, trục 80mm, tỉ số truyền i=121
  • Mã hàng: CHHM 619 chân đế, trục 95mm, tỉ số truyền i=195
  • Điện áp 3 pha 380V
  • Công suất: 11kw 15hp

Motor Sumitomo 11kw 15hp chân đế CHHM 618-CHHM 619

3) Phân loại motor Sumitomo 11kw 15hp mặt bích CVVM 613–619

a) Motor Sumitomo 15hp 11kw CVVM 613-CVVM 614 mặt bích

  • Mã hàng: CVVM 613 mặt bích, trục 50mm, tỉ số truyền i=11
  • Mã hàng: CVVM 614 mặt bích, trục 50mm, tỉ số truyền i=21
  • Điện áp 3 pha 380V
  • Công suất: 11kw 15hp

Motor Sumitomo 15hp 11kw CVVM 613-CVVM 614 mặt bích

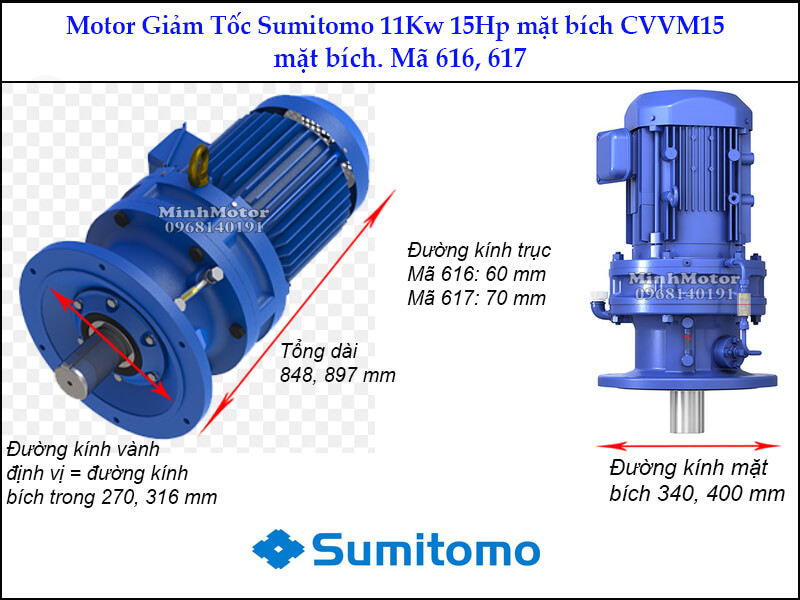

b) Động cơ Sumitomo 15hp 11kw CVVM 616-CVVM 617 mặt bích

  • Mã hàng: CVVM 616 mặt bích, trục 60mm, tỉ số truyền i=37
  • Mã hàng: CVVM 617 mặt bích, trục 70mm, tỉ số truyền i=51
  • Điện áp 3 pha 380V
  • Công suất: 11kw 15hp

 Động cơ Sumitomo 15hp 11kw CVVM 616-CVVM 617 mặt bích

c) Motor Sumitomo 11kw 15hp mặt bích CVVM 618-CVVM 619

  • Mã hàng: CVVM 618 mặt bích, trục 80mm, tỉ số truyền i=121
  • Mã hàng: CVVM 619 mặt bích, trục 95mm, tỉ số truyền i=195
  • Điện áp 3 pha 380V
  • Công suất: 11kw 15hp

Motor Sumitomo 11kw 15hp mặt bích CVVM 618-CVVM 619

4) Phân loại motor Sumitomo trục âm, dương vuông góc RNYM, RNFM, RNHM 11kw 15hp

giảm tốc Sumitomo RNYN15, RNFM15, RNHM15 trục vuông góc, mã 1634, 11kw 15hp

  • Tổng dài: 808 mm
  • Tổng ngang: 275 mm
  • Đường kính cốt âm: 55 mm
  • Chốt cavet: 16 mm

Hộp giảm tốc 11kw Sumitomo trục dương RNFM, RNHM:

  • Cốt dương có đường kính: 55 mm

5) Ưu điểm motor Sumitomo 11kw 15hp

  • Chịu tải giật tốt: Quá tải va đập ngắn hạn tới ~500% mô men định mức.
  • Tỉ số lớn trong thân hộp gọn: Tới i 195 ngay trong hộp, không cần thêm xích, bánh răng ngoài.
  • Cỡ nhỏ, vừa bôi trơn bằng mỡ nạp sẵn: Ít rò rỉ, lắp được nhiều tư thế.
  • Cùng cỡ 613–619 có đủ chân đế CHHM và mặt bích CVVM: Chọn kiểu lắp theo khung máy.

6) Ứng dụng motor Sumitomo 11kw 15hp

Chọn mã motor Sumitomo 11kW theo tốc độ trục ra máy cần:

  • CHHM/CVVM 613, i 11 (~132 vòng/phút): Trục cán nhẹ, bàn lăn con lăn.
  • CHHM/CVVM 614, i 21 (~69 vòng/phút): Máy sàng quay, máy dán thùng.
  • CHHM/CVVM 616, i 37 (~39 vòng/phút): Máy cán tôn, vít tải.
  • CHHM/CVVM 617, i 51 (~28 vòng/phút): Máy ép viên phân, máy ép gạch nhỏ.
  • CHHM/CVVM 618, i 121 (~12 vòng/phút): Máy cấp liệu đĩa quay, con lăn băng chuyền nặng.
  • CHHM/CVVM 619, i 195 (~7,4 vòng/phút): Tời kéo chậm, bàn xoay.
  • RNYM, RNFM, RNHM: Máy cần trục ra vuông góc, đặt sát thân máy, tiết kiệm chiều dài.

7) Lắp đặt, chế tạo, thiết kế motor Sumitomo 11kw 15hp cho máy nắn phẳng thép tấm (tỉ số 1/121)

Máy nắn phẳng thép tấm 9 lô dùng motor giảm tốc Sumitomo 11kW 15HP tỉ số 1/121

Xưởng kết cấu thép: máy nắn phẳng 9 lô Ø160, khổ 1,5 m, nắn thép tấm SS400 dày 6–12 mm bị cong vênh sau khi cắt plasma, xả cuộn. Motor giảm tốc Sumitomo 11kW CHHM 618 (tỉ số 1/121, trục 80 mm) kéo hộp chia 9 trục lô.

a) Máy nắn tấm chạy motor Sumitomo 11kw 15hp: lô quay ~12 vòng/phút, tấm chạy ~6 m/phút

  • 9 lô xếp so le: 4 lô trên, 5 lô dưới; vít chỉnh hạ lô trên ép tấm.
  • Tấm đi qua bị uốn qua lại nhiều lần, độ uốn giảm dần về phía lô ra nên phẳng dần.
  • Hộp chia truyền mô men từ trục motor ra cả 9 lô cùng tốc độ.
  • Biến tần cho chạy tới - lui nhiều lượt đến khi tấm đạt độ phẳng.

b) Vì sao chọn motor Sumitomo 11kw 15hp cho máy nắn phẳng thép tấm tỉ số 1/121: có ~7.880 Nm, cần ~5.970 Nm

Hạng mụcCách tínhKết quả
Tốc độ lô (CHHM 618, i=121)1.450 ÷ 121~12 vòng/phút
Tốc độ tấm (lô Ø160)12 × 3,14 × 0,16~6 m/phút
Công suất nắn tấm 10 mm, khổ 1,5 m, SS400Ước tính~7,5 kW
Mô men cần ở trục chia7.500 ÷ (2 × 3,14 × 12 ÷ 60)~5.970 Nm
Mô men motor tỉ số 1/1219.550 × 11 ÷ 12 × 0,9~7.880 Nm
  • Dư ~1,3 lần: đầu tấm cong nhiều lúc vào lô vẫn kéo được, không chết máy.
  • Bản 7.5kW tỉ số 1/165 đủ mô men (~6.930 Nm) nhưng tấm chỉ ~4,4 m/phút, chậm hơn khoảng 27%.
  • Tấm 12 mm: giảm tốc qua biến tần hoặc nắn thêm lượt.
  • Motor chạy ~68% tải: mát khi đảo chiều liên tục.

c) Lợi thế motor Sumitomo 11kw 15hp cho máy nắn phẳng thép tấm: ~6 m tấm mỗi phút, đảo chiều êm

  • Hộp CHHM, CVVM chịu va đập khi đầu tấm cứng ăn vào lô.
  • Trục 80 mm, 1 hộp 2 cấp thay cho bộ bánh răng hở nặng nề.
  • Chạy tới - lui liên tục qua biến tần, ít rơ nên lô quay đồng đều.
  • Dòng ~22 A ở 380V; dây 6 mm², aptomat 50 A.

8) Câu hỏi thường gặp về motor Sumitomo 11kw 15hp

a) Khảo giá, chọn mã motor Sumitomo 11kW 15HP

  • Motor Sumitomo 11kW 15HP có những mã nào? Có dòng 6000 chân đế CHHM, mặt bích CVVM cùng cỡ (613 tới 619) và hộp vuông góc Hyponic RNYM (trục âm), RNFM, RNHM (trục dương). Motor 3 pha 4 cực, khoảng 1.450 vòng/phút.
  • Tỉ số truyền và trục ra từng mã motor Sumitomo 11kW là bao nhiêu? CHHM/CVVM 613: i=11, trục 50 mm; CHHM/CVVM 614: i=21, trục 50 mm; CHHM/CVVM 616: i=37, trục 60 mm; CHHM/CVVM 617: i=51, trục 70 mm; CHHM/CVVM 618: i=121, trục 80 mm; CHHM/CVVM 619: i=195, trục 95 mm. Bản vẽ, kích thước chân đế, mặt bích xem mục phân loại phía trên.
  • Motor giảm tốc Sumitomo 11kW cho mô men bao nhiêu? Tính theo công suất motor, hiệu suất ~0,9: tỉ số 1/11 cho khoảng 717 Nm ở 132 vòng/phút; tỉ số 1/21 cho khoảng 1.370 Nm ở 69 vòng/phút; tỉ số 1/37 cho khoảng 2.410 Nm ở 39 vòng/phút; tỉ số 1/51 cho khoảng 3.330 Nm ở 28 vòng/phút; tỉ số 1/121 cho khoảng 7.880 Nm ở 12 vòng/phút; tỉ số 1/195 cho khoảng 12.000 Nm ở 7,4 vòng/phút.
  • Motor Sumitomo 11kW chạy máy nắn phẳng thép tấm dày bao nhiêu? Máy 9 lô Ø160, khổ 1,5 m: thép SS400 dày 6–10 mm, tấm chạy ~6 m/phút, cần ~5.970 Nm trên ~7.880 Nm (mục 7). Tấm 12 mm thì chạy chậm lại qua biến tần hoặc nắn nhiều lượt.
  • Motor giảm tốc Sumitomo khác hộp bánh răng thường ở điểm nào? hộp CHHM, CVVM truyền lực bằng đĩa lệch tâm lăn trên vòng chốt, nhiều răng cùng ăn khớp: chịu quá tải va đập tới khoảng 500% mô men định mức trong thời gian ngắn, tỉ số 1 cấp tới khoảng 1/119, thân hộp gọn hơn hộp bánh răng trụ cùng mô men.
  • Motor Sumitomo 11kW tỉ số 1/21 dùng cho máy gì? Khoảng 69 vòng/phút, ~1.370 Nm: máy trộn, băng tải nặng, vít tải, máy nghiền.
  • Tấm thép nắn xong còn gợn sóng có phải do motor Sumitomo 11kW không? Không. Gợn sóng do khe lô chỉnh chưa đúng, lô mòn hoặc chưa đủ lượt nắn; motor chỉ quyết định tốc độ và lực kéo tấm.

b) Mới mua motor Sumitomo 11kW: lắp đặt, đấu điện, chạy đúng

  • Đấu điện, chọn aptomat cho motor Sumitomo 11kW thế nào? Đấu ở 380V theo tem; aptomat 50 A, contactor 32–40 A, rơ le nhiệt dải 17–25 A chỉnh khoảng 22 A, cáp đồng 6 mm². Nên khởi động sao - tam giác hoặc biến tần.
  • Motor Sumitomo 11kW chạy điện 1 pha được không? Làm được nhưng ít dùng: biến tần 1 pha vào, 3 pha ra cỡ 11kW ít mẫu, dòng đầu vào khoảng 60–70 A ở 220V. Có điện 3 pha 380V thì chạy trực tiếp tốt hơn.
  • Lắp motor giảm tốc Sumitomo 11kW trục đứng cần lưu ý gì? Chọn đúng kiểu lắp khi đặt hàng (nằm ngang hay trục đứng, mặt bích CVVM) vì cách bôi trơn trong hộp khác nhau; lắp sai tư thế dễ thiếu mỡ, dầu ở tầng trên.
  • Đảo chiều liên tục có hại motor Sumitomo 11kW không? Đảo chiều trực tiếp bằng contactor nhiều lần làm motor nóng và hộp chịu va đập. Dùng biến tần có thời gian tăng, giảm tốc 2–3 giây và điện trở xả cho máy chạy tới - lui.

c) Đã dùng motor Sumitomo 11kW: bảo trì, kiểm tra định kỳ

  • Motor Sumitomo 11kW bôi trơn và bảo dưỡng thế nào? hộp CHHM, CVVM cỡ nhỏ, vừa thường bôi trơn bằng mỡ nạp sẵn: bổ sung, thay mỡ theo chu kỳ trên tem và catalog. Cỡ dùng dầu: thay lần đầu sau khoảng 500 giờ, sau đó theo catalog hoặc khi dầu sẫm, đục.

d) Motor Sumitomo 11kW gặp lỗi: nguyên nhân, cách sửa

  • Motor Sumitomo 11kW kêu lạch cạch theo nhịp quay là do đâu? Thường do thiếu mỡ hoặc chốt, con lăn, ổ lệch tâm mòn sau thời gian dài. Bổ sung mỡ; tiếng còn thì mở hộp kiểm tra vòng chốt và ổ lệch tâm.
  • Motor Sumitomo 11kW nóng bất thường là do đâu? Đo dòng: trên ~22 A ở 380V là quá tải. Dòng đúng mà vẫn nóng thì kiểm tra quạt đuôi, bụi bám cánh tản nhiệt, điện áp nguồn thấp.
