Motor Sumitomo 7.5kW 10HP là motor 3 pha 4 cực (~1.450 vòng/phút) liền hộp giảm tốc cyclo của Sumitomo, thuộc nhóm motor giảm tốc Nhật. Mã hàng gồm:



  • Chân đế: CHHM 613, 614, 616, 617, 618, 619 (trục ra 50–95 mm).
  • Mặt bích: CVVM 613–619, cùng tỉ số với bản chân đế.
  • Trục vuông góc: RNYM (trục âm), RNFM, RNHM (trục dương).
  • Tỉ số truyền từ i 21 (~69 vòng/phút) tới i 273 (~5,3 vòng/phút).



Nội dung

1) Thông số kỹ thuật motor Sumitomo 7.5kw 10hp: mô men cực đại, ratio cực đại từng cỡ hộp

  • Motor 3 pha 7.5kW (10HP), 4 cực, ~1.450 vòng/phút ở 50Hz.
  • Mô men cực đại và ratio cực đại từng cỡ hộp lấy theo bảng chọn Sumitomo 6000 cho motor 7.5kW 4P, 50Hz.
Mã hộp Sumitomo 6000 (chân đế / mặt bích)Mô men cực đại của hộp (giới hạn hộp)Ratio cực đại khi gắn motor 7.5kWTốc độ trục ra (vòng/phút)Mô men motor 7.5kW đẩy ra trục (SF)
CHHM10-6130 / CVVM10-6130~ 732 Nm1596,7704 Nm (SF 1,04)
CHHM10-6135 / CVVM10-6135~ 886 Nm1785,3798 Nm (SF 1,11)
CHHM10-6140 / CVVM10-6140~ 1.133 Nm2169,0985 Nm (SF 1,15)
CHHM10-6145 / CVVM10-6145~ 1.360 Nm2950,01.360 Nm (SF 1,00)
CHHM10-6160 / CVVM10-6160~ 1.755 Nm3541,41.640 Nm (SF 1,07)
CHHM10-6165 / CVVM10-6165~ 2.100 Nm4333,72.020 Nm (SF 1,04)
CHHM10-6170 / CVVM10-6170~ 2.440 Nm5128,42.390 Nm (SF 1,02)
CHHM10-6175 / CVVM10-6175~ 3.075 Nm5924,62.770 Nm (SF 1,11)
CHHM10-6180 / CVVM10-6180~ 4.690 Nm8716,74.080 Nm (SF 1,15)
CHHM10-6185DB / CVVM10-6185DB (2 cấp)~ 4.895 Nm10413,94.620 Nm (SF 1,06)
CHHM10-6190DB / CVVM10-6190DB (2 cấp)~ 6.360 Nm14310,16.360 Nm (SF 1,00)
CHHM10-6195DB / CVVM10-6195DB (2 cấp)~ 7.930 Nm1658,797.340 Nm (SF 1,08)
CHHM10-6205DB / CVVM10-6205DB (2 cấp)~ 9.275 Nm1957,448.670 Nm (SF 1,07)
CHHM10-6215DA / CVVM10-6215DA (2 cấp)~ 12.460 Nm2735,3112.100 Nm (SF 1,03)
  • Mô men cực đại của hộp = mô men ra trục × SF, chạy 10 giờ/ngày, tải đều.
  • Ratio cực đại: tỉ số lớn nhất còn SF ≥ 1,0 khi gắn motor 7.5kW.
  • CHHM10-6135 lắp ratio 21: motor đẩy ~985 Nm, giới hạn hộp ~887 Nm (SF 0,90); CHHM10-6140 cùng ratio 21 giới hạn ~1.133 Nm (SF 1,15).
  • Ratio từ 104 trở lên là hộp 2 cấp (mã đuôi DA, DB, DC).

2) Phân loại motor Sumitomo 7.5kw 10hp chân đế CHHM 613–619

a) Motor Sumitomo 10hp 7.5kw CHHM 613-CHHM 614 chân đế

  • Mã hàng: CHHM 613 chân đế, trục 50mm, tỉ số truyền i=21
  • Mã hàng: CHHM 614 chân đế, trục 50mm, tỉ số truyền i=35
  • Điện áp 3 pha 380V
  • Công suất: 7.5kw 10hp

Motor Sumitomo 10hp 7.5kw CHHM 613-CHHM 614 chân đế

b) Động cơ Sumitomo 10hp 7.5kw CHHM 616-CHHM 617 chân đế

  • Mã hàng: CHHM 616 chân đế, trục 60mm, tỉ số truyền i=51
  • Mã hàng: CHHM 617 chân đế, trục 70mm, tỉ số truyền i=71
  • Điện áp 3 pha 380V
  • Công suất: 7.5kw 10hp

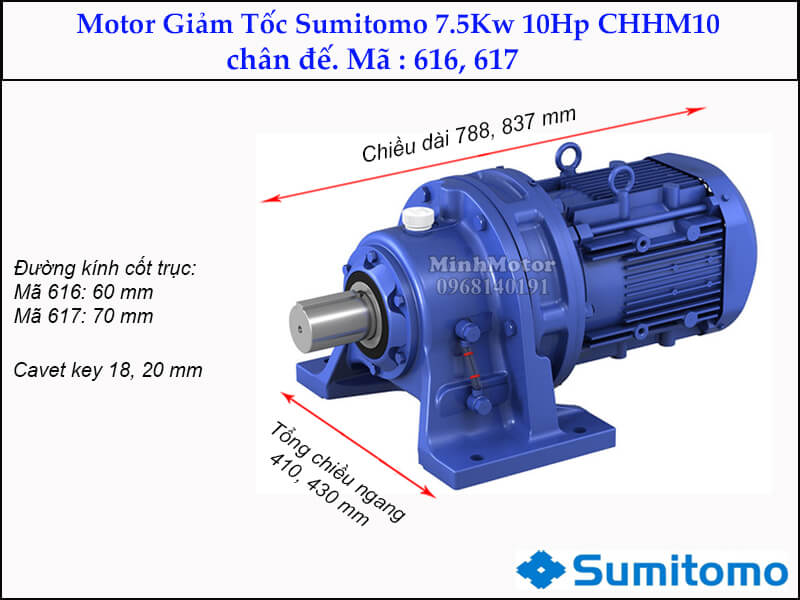

Động cơ Sumitomo 10hp 7.5kw CHHM 616-CHHM 617 chân đế

c) Motor Sumitomo 7.5kw 10hp chân đế CHHM 618-CHHM 619

  • Mã hàng: CHHM 618 chân đế, trục 80mm, tỉ số truyền i=165
  • Mã hàng: CHHM 619 chân đế, trục 95mm, tỉ số truyền i=273
  • Điện áp 3 pha 380V
  • Công suất: 7.5kw 10hp

Motor Sumitomo 7.5kw 10hp chân đế CHHM 618-CHHM 619

3) Phân loại motor Sumitomo 7.5kw mặt bích CVVM 613–619

a) Motor Sumitomo 10hp 7.5kw CVVM 613-CVVM 614 mặt bích

  • Mã hàng: CVVM 613 mặt bích, trục 50mm, tỉ số truyền i=21
  • Mã hàng: CVVM 614 mặt bích, trục 50mm, tỉ số truyền i=35
  • Điện áp 3 pha 380V
  • Công suất: 7.5kw 10hp

Motor Sumitomo 10hp 7.5kw CVVM 613-CVVM 614 mặt bích

b) Động cơ Sumitomo 10hp 7.5kw CVVM 616-CVVM 617 mặt bích

  • Mã hàng: CVVM 616 mặt bích, trục 60mm, tỉ số truyền i=51
  • Mã hàng: CVVM 617 mặt bích, trục 70mm, tỉ số truyền i=71
  • Điện áp 3 pha 380V
  • Công suất: 7.5kw 10hp

Động cơ Sumitomo 10hp 7.5kw CVVM 616-CVVM 617 mặt bích

c) Motor Sumitomo 7.5kw 10hp mặt bích CVVM 618-CVVM 619

  • Mã hàng: CVVM 618 mặt bích, trục 80mm, tỉ số truyền i=165
  • Mã hàng: CVVM 619 mặt bích, trục 95mm, tỉ số truyền i=273
  • Điện áp 3 pha 380V
  • Công suất: 7.5kw 10hp

Motor Sumitomo 7.5kw 10hp mặt bích CVVM 618-CVVM 619

4) Phân loại motor Sumitomo 7.5kw 10hp vuông góc trục âm, dương RNYM, RNFM, RNHM

giảm tốc Sumitomo RNYN10, RNFM10, RNHM10 trục vuông góc, mã 1634, 7.5kw 10hp

  • Tổng dài: 748 mm
  • Tổng ngang: 275 mm
  • Đường kính cốt âm: 55 mm
  • Chốt cavet: 16 mm

Hộp giảm tốc 7.5kw Sumitomo trục dương RNFM, RNHM:

  • Cốt dương có đường kính: 55 mm

5) Ưu điểm motor Sumitomo 7.5kw 10hp

  • Cùng cỡ 613–619 có đủ chân đế CHHM và mặt bích CVVM: Chọn kiểu lắp theo khung máy.
  • Chịu tải giật tốt: Quá tải va đập ngắn hạn tới ~500% mô men định mức.
  • Tỉ số lớn trong thân hộp gọn: Tới i 273 ngay trong hộp, không cần thêm xích, bánh răng ngoài.
  • Cỡ nhỏ, vừa bôi trơn bằng mỡ nạp sẵn: Ít rò rỉ, lắp được nhiều tư thế.

6) Ứng dụng motor Sumitomo 7.5kw 10hp

Chọn mã motor Sumitomo 7.5kW theo tốc độ trục ra máy cần:

  • CHHM/CVVM 613, i 21 (~69 vòng/phút): Băng tải thùng carton, máy sàng quay.
  • CHHM/CVVM 614, i 35 (~41 vòng/phút): Máy đóng gói, máy trộn bột khô.
  • CHHM/CVVM 616, i 51 (~28 vòng/phút): Máy trộn thức ăn chăn nuôi, máy ép viên phân.
  • CHHM/CVVM 617, i 71 (~20 vòng/phút): Máy trộn bê tông mini, máy đánh bóng.
  • CHHM/CVVM 618, i 165 (~8,8 vòng/phút): Bàn xoay, tời kéo chậm.
  • CHHM/CVVM 619, i 273 (~5,3 vòng/phút): Quay lò sấy, bàn xoay hàn.
  • RNYM, RNFM, RNHM: Máy cần trục ra vuông góc, đặt sát thân máy, tiết kiệm chiều dài.

7) Lắp đặt, chế tạo, thiết kế motor Sumitomo 7.5kw 10hp cho máy ép viên khuôn phẳng (tỉ số 1/21)

Máy ép viên khuôn phẳng dùng motor giảm tốc Sumitomo 7.5kW 10HP tỉ số 1/21

Trang trại, xưởng cám nhỏ: máy ép viên khuôn phẳng Ø300 ép cám gà vịt, cá thành viên Ø3–Ø6 mm. Motor giảm tốc Sumitomo 7.5kW CHHM 613 (tỉ số 1/21, trục 50 mm) truyền qua hộp bánh răng côn 1:1 quay khuôn, 2 con lăn ép cám qua lỗ khuôn.

a) Máy ép viên chạy motor Sumitomo 7.5kw 10hp: khuôn Ø300 quay ~69 vòng/phút, ~150 kg cám viên/giờ

  • Cám trộn đủ ẩm (khoảng 15–18%) qua phễu rơi xuống mặt khuôn.
  • Khuôn quay ~69 vòng/phút, 2 con lăn tự quay theo, ép cám qua lỗ khuôn.
  • Dao dưới khuôn cắt viên dài 5–10 mm, viên ra máng.
  • Viên nóng được làm nguội, sàng bụi rồi đóng bao.

b) Vì sao chọn motor Sumitomo 7.5kw 10hp cho máy ép viên khuôn phẳng tỉ số 1/21: có ~934 Nm, cần ~830 Nm

Hạng mụcCách tínhKết quả
Tốc độ khuôn (CHHM 613, i=21, côn 1:1)1.450 ÷ 21~69 vòng/phút
Công suất ép cám viên Ø4, ~150 kg/giờƯớc tính ~40 kWh/tấn × 0,15 tấn/giờ~6,0 kW
Mô men cần ở khuôn6.000 ÷ (2 × 3,14 × 69 ÷ 60)~830 Nm
Mô men motor tỉ số 1/219.550 × 7,5 ÷ 69 × 0,9~934 Nm
  • Dư ~1,13 lần, motor chạy ~80% tải: tận dụng gần hết công suất mà vẫn mát.
  • Bản 5.5kW tỉ số 1/21 chỉ ~685 Nm: thiếu, chỉ ép được khoảng 120 kg/giờ.
  • Tỉ số 1/35 (~41 vòng/phút) có ~1.560 Nm nhưng khuôn quay chậm, năng suất giảm khoảng 40%.
  • Khởi động khi khuôn trống rồi mới cấp cám, tránh dòng khởi động cao.

c) Lợi thế motor Sumitomo 7.5kw 10hp cho máy ép viên khuôn phẳng: ~1,2 tấn cám viên mỗi ca 8 giờ

  • Hộp CHHM, CVVM chịu va đập khi con lăn gặp cục cám cứng, sạn nhỏ lẫn trong cám.
  • Trục 50 mm, ổ lớn chịu tải nặng liên tục của khuôn.
  • Bỏ được bộ dây đai + cặp bánh răng giảm tốc hở: gọn, ít bụi cám bám, ít bảo dưỡng.
  • Dòng ~15,6 A ở 380V; dây 4 mm², aptomat 32 A.

8) Câu hỏi thường gặp về motor Sumitomo 7.5kw 10hp

a) Khảo giá, chọn mã motor Sumitomo 7.5kW 10HP

  • Motor Sumitomo 7.5kW 10HP có những mã nào? Có dòng 6000 chân đế CHHM, mặt bích CVVM cùng cỡ (613 tới 619) và hộp vuông góc Hyponic RNYM (trục âm), RNFM, RNHM (trục dương). Motor 3 pha 4 cực, khoảng 1.450 vòng/phút.
  • Tỉ số truyền và trục ra từng mã motor Sumitomo 7.5kW là bao nhiêu? CHHM/CVVM 613: i=21, trục 50 mm; CHHM/CVVM 614: i=35, trục 50 mm; CHHM/CVVM 616: i=51, trục 60 mm; CHHM/CVVM 617: i=71, trục 70 mm; CHHM/CVVM 618: i=165, trục 80 mm; CHHM/CVVM 619: i=273, trục 95 mm. Bản vẽ, kích thước chân đế, mặt bích xem mục phân loại phía trên.
  • Motor giảm tốc Sumitomo 7.5kW cho mô men bao nhiêu? Tính theo công suất motor, hiệu suất ~0,9: tỉ số 1/21 cho khoảng 934 Nm ở 69 vòng/phút; tỉ số 1/35 cho khoảng 1.560 Nm ở 41 vòng/phút; tỉ số 1/51 cho khoảng 2.270 Nm ở 28 vòng/phút; tỉ số 1/71 cho khoảng 3.160 Nm ở 20 vòng/phút; tỉ số 1/165 cho khoảng 6.930 Nm ở 8,8 vòng/phút; tỉ số 1/273 cho khoảng 11.460 Nm ở 5,3 vòng/phút.
  • Motor Sumitomo 7.5kW chạy máy ép viên khuôn phẳng được bao nhiêu kg/giờ? Khuôn Ø300 ép cám gà vịt viên Ø4: ~150 kg/giờ, cần ~830 Nm trên ~934 Nm (mục 7). Ép mùn cưa làm viên đốt tốn năng lượng hơn nhiều, năng suất thấp hơn rõ rệt.
  • Motor giảm tốc Sumitomo khác hộp bánh răng thường ở điểm nào? hộp CHHM, CVVM truyền lực bằng đĩa lệch tâm lăn trên vòng chốt, nhiều răng cùng ăn khớp: chịu quá tải va đập tới khoảng 500% mô men định mức trong thời gian ngắn, tỉ số 1 cấp tới khoảng 1/119, thân hộp gọn hơn hộp bánh răng trụ cùng mô men.
  • Motor Sumitomo 7.5kW tỉ số 1/165 dùng cho máy gì? Khoảng 8,8 vòng/phút, ~6.930 Nm (hộp 2 cấp): bàn xoay nặng, trống trộn lớn, tời kéo chậm qua vành răng.
  • Máy ép viên bị kẹt khuôn, motor Sumitomo 7.5kW có sao không? hộp CHHM, CVVM chịu quá tải ngắn tốt, nhưng motor tăng dòng nhanh: chỉnh rơ le nhiệt khoảng 15,6 A để ngắt kịp. Kẹt khuôn thì dừng máy, gỡ cám trong lỗ khuôn rồi chạy lại khi khuôn trống.
  • Viên cám lỏng, vụn có phải do motor Sumitomo 7.5kW yếu không? Thường không. Viên lỏng do cám quá khô, khe con lăn với khuôn rộng hoặc khuôn mòn. Motor đủ mô men thì khuôn vẫn quay đều 69 vòng/phút khi ép.

b) Mới mua motor Sumitomo 7.5kW: lắp đặt, đấu điện, chạy đúng

  • Đấu điện, chọn aptomat cho motor Sumitomo 7.5kW thế nào? Đấu ở 380V theo tem; aptomat 32 A, contactor 32 A, rơ le nhiệt dải 12–18 A chỉnh khoảng 15,6 A, cáp đồng 4 mm². Tải nặng khởi động thường thì dùng sao - tam giác hoặc biến tần.
  • Motor Sumitomo 7.5kW chạy điện 1 pha được không? Được qua biến tần 7,5kW vào 1 pha 220V. Motor tem ghi 380V cần biến tần ra 3 pha 380V; motor 220V/380V thì đấu tam giác, dùng biến tần ra 3 pha 220V.
  • Lắp motor giảm tốc Sumitomo 7.5kW trục đứng cần lưu ý gì? Chọn đúng kiểu lắp khi đặt hàng (nằm ngang hay trục đứng, mặt bích CVVM) vì cách bôi trơn trong hộp khác nhau; lắp sai tư thế dễ thiếu mỡ, dầu ở tầng trên.

c) Đã dùng motor Sumitomo 7.5kW: bảo trì, kiểm tra định kỳ

  • Motor Sumitomo 7.5kW bôi trơn và bảo dưỡng thế nào? hộp CHHM, CVVM cỡ nhỏ, vừa thường bôi trơn bằng mỡ nạp sẵn: bổ sung, thay mỡ theo chu kỳ trên tem và catalog. Cỡ dùng dầu: thay lần đầu sau khoảng 500 giờ, sau đó theo catalog hoặc khi dầu sẫm, đục.

d) Motor Sumitomo 7.5kW gặp lỗi: nguyên nhân, cách sửa

  • Motor Sumitomo 7.5kW kêu lạch cạch theo nhịp quay là do đâu? Thường do thiếu mỡ hoặc chốt, con lăn, ổ lệch tâm mòn sau thời gian dài. Bổ sung mỡ; tiếng còn thì mở hộp kiểm tra vòng chốt và ổ lệch tâm.
  • Motor Sumitomo 7.5kW nóng bất thường là do đâu? Đo dòng: trên ~15,6 A ở 380V là quá tải. Dòng đúng mà vẫn nóng thì kiểm tra quạt đuôi, bụi bám cánh tản nhiệt, điện áp nguồn thấp.
