Motor Sumitomo 2.2kW 3HP là motor 3 pha 4 cực (~1.450 vòng/phút) liền hộp giảm tốc cyclo của Sumitomo, thuộc nhóm motor giảm tốc Nhật. Mã hàng gồm:



  • Chân đế: CHHM 609, 610, 611, 612, 613, 614, 616 (trục ra 28–60 mm).
  • Mặt bích: CVVM 609 tới CVVM 616, cùng tỉ số với bản chân đế.
  • Trục vuông góc: RNYM (trục âm), RNFM, RNHM (trục dương).
  • Tỉ số truyền từ i 10 (~145 vòng/phút) tới i 273 (~5,3 vòng/phút).



Nội dung

1) Thông số kỹ thuật motor Sumitomo 2.2kw 3hp: mô men cực đại, ratio cực đại từng cỡ hộp

  • Motor 3 pha 2.2kW (3HP), 4 cực, ~1.450 vòng/phút ở 50Hz; điện áp 380V, dòng định mức ~5,0 A.
  • Mô men cực đại và ratio cực đại từng cỡ hộp lấy theo bảng chọn Sumitomo 6000 cho motor 2.2kW 4P, 50Hz.
Mã hộp Sumitomo 6000 (chân đế / mặt bích)Mô men cực đại của hộp (giới hạn hộp)Ratio cực đại khi gắn motor 2.2kWTốc độ trục ra (vòng/phút)Mô men motor 2.2kW đẩy ra trục (SF)
CHHM3-6100 / CVVM3-6100~ 220 Nm1596,7206 Nm (SF 1,07)
CHHM3-6105 / CVVM3-6105~ 300 Nm2169,0289 Nm (SF 1,04)
CHHM3-6110 / CVVM3-6110~ 360 Nm2169,0289 Nm (SF 1,24)
CHHM3-6115 / CVVM3-6115~ 400 Nm2950,0399 Nm (SF 1,01)
CHHM3-6120 / CVVM3-6120~ 520 Nm3541,4482 Nm (SF 1,08)
CHHM3-6125 / CVVM3-6125~ 630 Nm4333,7592 Nm (SF 1,06)
CHHM3-6130 / CVVM3-6130~ 780 Nm5128,4702 Nm (SF 1,11)
CHHM3-6135 / CVVM3-6135~ 900 Nm5924,6812 Nm (SF 1,11)
CHHM3-6140 / CVVM3-6140~ 1.075 Nm7120,4977 Nm (SF 1,10)
CHHM3-6145 / CVVM3-6145~ 1.170 Nm7120,4977 Nm (SF 1,19)
CHHM3-6160 / CVVM3-6160~ 1.750 Nm8716,71.200 Nm (SF 1,46)
CHHM3-6165 / CVVM3-6165~ 2.050 Nm8716,71.200 Nm (SF 1,71)
CHHM3-6160DC / CVVM3-6160DC (2 cấp)~ 1.750 Nm12112,01.580 Nm (SF 1,11)
CHHM3-6165DB / CVVM3-6165DB (2 cấp)~ 2.100 Nm14310,11.860 Nm (SF 1,13)
CHHM3-6170DB / CVVM3-6170DB (2 cấp)~ 2.530 Nm1658,792.150 Nm (SF 1,18)
CHHM3-6175DB / CVVM3-6175DB (2 cấp)~ 3.150 Nm2316,283.010 Nm (SF 1,05)
CHHM3-6180DA / CVVM3-6180DA (2 cấp)~ 4.060 Nm2735,313.560 Nm (SF 1,14)
  • Mô men cực đại của hộp = mô men ra trục × SF, chạy 10 giờ/ngày, tải đều.
  • Ratio cực đại: tỉ số lớn nhất còn SF ≥ 1,0 khi gắn motor 2.2kW.
  • CHHM3-6125 lắp ratio 51: motor đẩy ~702 Nm, giới hạn hộp ~630 Nm (SF 0,90); CHHM3-6130 cùng ratio 51 giới hạn ~780 Nm (SF 1,11).
  • Ratio từ 104 trở lên là hộp 2 cấp (mã đuôi DA, DB, DC).

2) Phân loại motor Sumitomo 2.2kw 3hp chân đế CHHM 609–616

a) Động cơ Sumitomo 2.2kw 3hp CHHM 609 chân đế

  • Mã hàng: CHHM 609 chân đế, trục 28mm, tỉ số truyền i=10
  • Điện áp 3 pha 380V
  • Công suất: 2.2kw 3HP

Motor Sumitomo 2.2kw 3hp CHHM 609 chân đế

b) Motor Sumitomo 2.2kw 3hp CHHM 610-CHHM 611 chân đế

  • Mã hàng: CHHM 610 chân đế, trục 28mm, tỉ số truyền i=21
  • Mã hàng: CHHM 611 chân đế, trục 32mm, tỉ số truyền i=32
  • Điện áp 3 pha 380V
  • Công suất: 2.2kw 3HP

Động cơ Sumitomo 2.2kw 3hp CHHM 610-CHHM 611 chân đế

c) Motor Sumitomo 3hp 2.2kw CHHM 612 chân đế

  • Mã hàng: CHHM 612 chân đế, trục 38mm, tỉ số truyền i=51
  • Điện áp 3 pha 380V
  • Công suất: 2.2kw 3HP

Motor Sumitomo 3hp 2.2kw CHHM 612 chân đế

d) Động cơ Sumitomo 3hp 2.2kw CHHM 613-CHHM 614 chân đế

  • Mã hàng: CHHM 613 chân đế, trục 50mm, tỉ số truyền i=121
  • Mã hàng: CHHM 614 chân đế, trục 50mm, tỉ số truyền i=165
  • Điện áp 3 pha 380V
  • Công suất: 2.2kw 3HP

Động cơ Sumitomo 3hp 2.2kw CHHM 613-CHHM 614 chân đế

e) Motor Sumitomo 2.2kw 3hp chân đế CHHM 616

  • Mã hàng: CHHM 616 chân đế, trục 60mm, tỉ số truyền i=273
  • Điện áp 3 pha 380V
  • Công suất: 2.2kw 3HP

Motor Sumitomo 2.2kw 3hp chân đế CHHM 616

3) Phân loại motor Sumitomo 2.2kw 3hp mặt bích CVVM 609–616

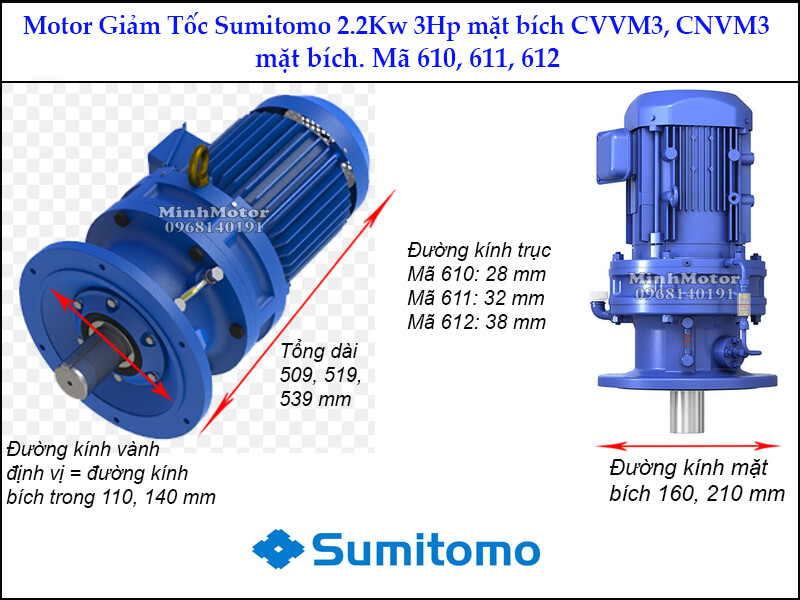

a) Động cơ Sumitomo 2.2kw 3hp CVVM 609 mặt bích

  • Mã hàng: CVVM 609 mặt bích, trục 28mm, tỉ số truyền i=10
  • Điện áp 3 pha 380V
  • Công suất: 2.2kw 3HP

Động cơ Sumitomo 2.2kw 3hp CVVM 609 mặt bích

b) Motor Sumitomo 2.2kw 3hp CVVM 610-CVVM 611 mặt bích

  • Mã hàng: CVVM 610 mặt bích, trục 28mm, tỉ số truyền i=21
  • Mã hàng: CVVM 611 mặt bích, trục 32mm, tỉ số truyền i=32
  • Điện áp 3 pha 380V
  • Công suất: 2.2kw 3HP

Động cơ Sumitomo 2.2kw 3hp CHHM 610-CHHM 611 chân đế

c) Motor Sumitomo 3hp 2.2kw CVVM 612 mặt bích

  • Mã hàng: CVVM 612 mặt bích, trục 38mm, tỉ số truyền i=51
  • Điện áp 3 pha 380V
  • Công suất: 2.2kw 3HP

Motor Sumitomo 3hp 2.2kw CVVM 612 mặt bích

d) Động cơ Sumitomo 3hp 2.2kw CVVM 613-CVVM 614 mặt bích

  • Mã hàng: CVVM 613 mặt bích, trục 50mm, tỉ số truyền i=121
  • Mã hàng: CVVM 614 mặt bích, trục 50mm, tỉ số truyền i=165
  • Điện áp 3 pha 380V
  • Công suất: 2.2kw 3HP

Động cơ Sumitomo 3hp 2.2kw CVVM 613-CVVM 614 mặt bích

e) Motor Sumitomo 2.2kw 3hp mặt bích CVVM 616

  • Mã hàng: CVVM 616 mặt bích, trục 60mm, tỉ số truyền i=273
  • Điện áp 3 pha 380V
  • Công suất: 2.2kw 3HP

Motor Sumitomo 2.2kw 3hp mặt bích CVVM 616

4) Phân loại motor Sumitomo 2.2kw 3hp trục vuông góc RNYM RNFM, RNHM

a) Motor giảm tốc Sumitomo 2.2kw 3hp vuông góc trục âm RNYM

giảm tốc sumitomo RNYN3, RNFM3, RNHM3 trục vuông góc, mã 1510, 1520, 1531, 1632, 2.2kw 3hp

  • Tổng dài: 553, 548, 624 mm
  • Tổng ngang: 178, 213, 280 mm
  • Đường kính cốt âm: 45, 55 mm
  • Chốt cavet: 14, 16 mm

b) Kích thước Motor Sumitomo 2.2kw 3hp trục dương RNFM, RNHM

  • Chiều dài chân đế = 173 mm
  • Chiều rộng = 244 mm
  • Cốt dương có đường kính = 40 mm

5) Ưu điểm motor Sumitomo 2.2kw 3hp

  • Chịu tải giật tốt: quá tải va đập ngắn hạn tới ~500% mô men định mức.
  • Tỉ số lớn trong 1 cấp: tới ~1/119, thân hộp ngắn gọn hơn hộp bánh răng trụ cùng mô men.
  • Bôi trơn mỡ nạp sẵn ở cỡ 609–614: ít rò rỉ, lắp được nhiều tư thế.
  • Cùng cỡ có đủ chân đế CHHM và mặt bích CVVM: dễ chọn kiểu lắp theo khung máy.

6) Ứng dụng motor Sumitomo 2.2kw 3hp

Chọn mã theo tốc độ trục ra máy cần:

  • CHHM/CVVM 609, i 10 (~145 vòng/phút): băng tải chạy nhanh, máy cấp liệu, trục cán nhẹ.
  • CHHM/CVVM 610–611, i 21 (~69 vòng/phút): băng tải thùng carton, máy đóng gói, gầu tải nhỏ.
  • CHHM/CVVM 612, i 51 (~28 vòng/phút, ~666 Nm): máy đóng than tổ ong, máy ép gạch nhỏ, vít tải.
  • CHHM/CVVM 613–614, i 121 (~12 vòng/phút): bàn xoay, khuấy bể xử lý nước thải.
  • CHHM/CVVM 616, i 273 (~5,3 vòng/phút): xích kéo chậm, quay lò sấy, cào bùn bể lắng.
  • RNYM, RNFM, RNHM: máy cần trục ra vuông góc, đặt sát thân máy, tiết kiệm chiều dài.

7) Lắp đặt, chế tạo, thiết kế motor Sumitomo 2.2kw 3hp cho máy đóng than tổ ong (tỉ số 1/51)

Máy đóng than tổ ong dùng motor giảm tốc Sumitomo 2.2kW 3HP tỉ số 1/51

Cơ sở sản xuất than tổ ong cho bếp quán ăn, lò bánh: than cám trộn đất sét, nước được nạp vào khuôn, chày 12 lỗ ép xuống thành viên. Motor giảm tốc Sumitomo 2.2kW CHHM 612 (tỉ số 1/51, trục 38 mm) kéo trục tay quay có bánh đà qua xích 1:1.

a) Máy đóng than tổ ong chạy motor Sumitomo 2.2kw 3hp: tay quay 28 vòng/phút, mỗi vòng 1 viên

  • Tay quay lệch tâm kéo chày lên xuống; mỗi vòng quay là một nhát ép.
  • Than nạp đầy khuôn khi chày lên; chày xuống ép chặt, đẩy viên ra khỏi khuôn.
  • Bánh đà tích năng lượng giữa 2 nhát, đỡ đỉnh lực ép ~60 kN.
  • Băng chuyền nhận viên ra sân phơi.

b) Vì sao chọn motor Sumitomo 2.2kw 3hp tỉ số 1/51 cho máy đóng than: ~666 Nm, cần ~500 Nm mỗi vòng

Hạng mụcCách tínhKết quả
Tốc độ tay quay (CHHM 612, i=51, xích 1:1)1.450 ÷ 51~28,4 vòng/phút (~28 viên/phút)
Năng lượng ép mỗi viên (lực trung bình ~30 kN, hành trình 80 mm)30.000 × 0,08~2.400 J
Mô men trung bình mỗi vòng2.400 ÷ (2 × 3,14)~382 Nm
Cộng ma sát tay quay, thanh truyền382 × 1,3~500 Nm
Mô men motor tỉ số 1/519.550 × 2,2 ÷ 28,4 × 0,9~666 Nm
Công suất thực dùng500 × 2 × 3,14 × 28,4 ÷ 60~1,49 kW (68%)
  • Dư ~1,33 lần; đỉnh lực ép do bánh đà gánh.
  • Bản 1.5kW tỉ số 1/59 cho ~524 Nm: ngang mức cần, không còn dư.
  • Tỉ số 1/32 cho ~45 nhát/phút, ~417 Nm: khuôn chưa kịp nạp đầy, viên rỗ, lại thiếu lực.
  • Hộp CHHM 612 chịu va đập lặp lại 28 lần mỗi phút suốt ca.

c) Lợi thế motor Sumitomo 2.2kw 3hp CHHM 612 trên máy đóng than: ~1.700 viên mỗi giờ

  • Chịu tải giật mỗi nhát ép mà không mẻ răng như hộp bánh răng thường.
  • Tốc độ 28 vòng/phút lấy thẳng từ hộp, chỉ thêm xích 1:1 lên trục bánh đà.
  • Dòng ~5,0 A ở 380V; dây 2,5 mm², aptomat 16 A.
  • 2 ca ~27.000 viên với một máy, một người cấp than.

8) Câu hỏi thường gặp về motor Sumitomo 2.2kw 3hp

a) Khảo giá, chọn mã motor Sumitomo 2.2kW 3HP

  • Motor Sumitomo 2.2kW 3HP có những mã nào? Có dòng 6000 chân đế CHHM, mặt bích CVVM cùng cỡ (609 tới 616) và hộp vuông góc Hyponic RNYM (trục âm), RNFM, RNHM (trục dương). Motor 3 pha 4 cực, khoảng 1.450 vòng/phút.
  • Tỉ số truyền và trục ra từng mã motor Sumitomo 2.2kW là bao nhiêu? CHHM/CVVM 609: i=10, trục 28 mm; CHHM/CVVM 610: i=21, trục 28 mm; CHHM/CVVM 611: i=32, trục 32 mm; CHHM/CVVM 612: i=51, trục 38 mm; CHHM/CVVM 613: i=121, trục 50 mm; CHHM/CVVM 614: i=165, trục 50 mm; CHHM/CVVM 616: i=273, trục 60 mm. Bản vẽ, kích thước chân đế, mặt bích xem mục phân loại phía trên.
  • Motor giảm tốc Sumitomo 2.2kW cho mô men bao nhiêu? Tính theo công suất motor, hiệu suất ~0,9: tỉ số 1/10 cho khoảng 130 Nm ở 145 vòng/phút; tỉ số 1/32 cho khoảng 417 Nm ở 45,3 vòng/phút; tỉ số 1/51 cho khoảng 666 Nm ở 28,4 vòng/phút; tỉ số 1/273 cho khoảng 3.360 (hộp 2 cấp) Nm ở 5,3 vòng/phút.
  • Motor Sumitomo 2.2kW chạy máy đóng than tổ ong được bao nhiêu viên/giờ? Được ~28 viên/phút, ~1.700 viên/giờ với khuôn 1 viên, cần ~500 Nm trung bình trên ~666 Nm (mục 7). Khuôn 2 viên một nhát cần ~1.000 Nm, vượt mức motor.
  • Motor giảm tốc Sumitomo CHHM, CVVM khác hộp bánh răng thường ở điểm nào? Hộp CHHM, CVVM truyền lực bằng đĩa lệch tâm lăn trên vòng chốt, nhiều răng cùng ăn khớp: chịu quá tải va đập tới khoảng 500% mô men định mức trong thời gian ngắn, tỉ số 1 cấp tới khoảng 1/119, thân hộp gọn hơn hộp bánh răng trụ cùng mô men.
  • Motor Sumitomo 2.2kW tỉ số 1/165 dùng cho máy gì? Khoảng 8,8 vòng/phút, ~2.030 Nm (hộp 2 cấp): cơ cấu quay chậm tải nặng như bàn quay khuôn, xích đẩy xe goòng, cửa van.

b) Mới mua motor Sumitomo 2.2kW: lắp đặt, đấu điện, chạy đúng

  • Đấu điện, chọn aptomat cho motor Sumitomo 2.2kW thế nào? Đấu sao (Y) ở 380V; aptomat 16 A, contactor 12 A, rơ le nhiệt dải 4–6 A chỉnh khoảng 5,0 A, cáp đồng 2,5 mm².
  • Motor Sumitomo 2.2kW chạy điện 1 pha được không? Được qua biến tần 2,2kW vào 1 pha 220V. Motor tem ghi 380V cần biến tần ra 3 pha 380V; motor 220V/380V thì đấu tam giác, dùng biến tần ra 3 pha 220V.
  • Lắp motor giảm tốc Sumitomo 2.2kW trục đứng cần lưu ý gì? Chọn đúng kiểu lắp khi đặt hàng (nằm ngang hay trục đứng, mặt bích CVVM) vì cách bôi trơn trong hộp khác nhau; lắp sai tư thế dễ thiếu mỡ, dầu ở tầng trên.

c) Đã dùng motor Sumitomo 2.2kW: bảo trì, kiểm tra định kỳ

  • Hộp Sumitomo CHHM, CVVM 2.2kW bôi trơn và bảo dưỡng thế nào? Cỡ 609–614 thường bôi trơn bằng mỡ nạp sẵn: bổ sung, thay mỡ theo chu kỳ trên tem và catalog. Cỡ dùng dầu: thay lần đầu sau khoảng 500 giờ, sau đó theo catalog hoặc khi dầu sẫm, đục.
  • Bụi than bám motor Sumitomo 2.2kW có sao không? Có. Bụi than mịn phủ cánh tản nhiệt làm motor nóng, lọt qua phớt làm mòn trục; vệ sinh hằng ngày, che chắn phía khuôn ép.

d) Motor Sumitomo 2.2kW gặp lỗi: nguyên nhân, cách sửa

  • Hộp Sumitomo CHHM, CVVM kêu lạch cạch theo nhịp quay là do đâu? Thường do thiếu mỡ hoặc chốt, con lăn, ổ lệch tâm mòn sau thời gian dài. Bổ sung mỡ; tiếng còn thì mở hộp kiểm tra vòng chốt và ổ lệch tâm.
  • Máy đóng than chạy giật, motor nhảy rơ le là do đâu? Than trộn quá khô hoặc nhiều đất sét làm lực ép tăng vọt, bánh đà không đỡ kịp. Chỉnh độ ẩm than ~15–18%, giảm lượng nạp mỗi khuôn.
  • Motor Sumitomo 2.2kW nóng bất thường là do đâu? Đo dòng: trên ~5,0 A ở 380V là quá tải. Dòng đúng mà vẫn nóng thì kiểm tra quạt đuôi, bụi bám cánh tản nhiệt, điện áp nguồn thấp.
