Motor Sumitomo 1.1Kw 1.5Hp

9.390 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor Sumitomo 1.1kW 1.5HP là motor 3 pha 4 cực (~1.450 vòng/phút) liền hộp giảm tốc cyclo của Sumitomo, thuộc nhóm motor giảm tốc Nhật. Mã hàng gồm:



  • Chân đế: CHHM 608, 609, 610, 611, 612, 613, 614, 616 (trục ra 22–60 mm).
  • Mặt bích: CVVM 608–616, cùng tỉ số với bản chân đế.
  • Trục vuông góc: RNYM (trục âm), RNFM, RNHM (trục dương).
  • Tỉ số truyền từ i 10 (~145 vòng/phút) tới i 559 (~2,6 vòng/phút).



Nội dung

1) Thông số kỹ thuật motor Sumitomo 1.1kw 1.5hp: mô men cực đại, ratio cực đại từng cỡ hộp

  • Motor 3 pha 1.1kW (1.5HP), 4 cực, ~1.450 vòng/phút ở 50Hz.
  • Mô men cực đại và ratio cực đại từng cỡ hộp lấy theo bảng chọn Sumitomo 6000 cho motor 1.1kW 4P, 50Hz.
Mã hộp Sumitomo 6000 (chân đế / mặt bích)Mô men cực đại của hộp (giới hạn hộp)Ratio cực đại khi gắn motor 1.1kWTốc độ trục ra (vòng/phút)Mô men motor 1.1kW đẩy ra trục (SF)
CHHM1H-6090 / CVVM1H-6090~ 123 Nm1785,3117 Nm (SF 1,05)
CHHM1H-6095 / CVVM1H-6095~ 199 Nm2169,0145 Nm (SF 1,37)
CHHM1H-6100 / CVVM1H-6100~ 220 Nm2950,0200 Nm (SF 1,10)
CHHM1H-6105 / CVVM1H-6105~ 263 Nm3541,4241 Nm (SF 1,09)
CHHM1H-6110 / CVVM1H-6110~ 349 Nm4333,7296 Nm (SF 1,18)
CHHM1H-6115 / CVVM1H-6115~ 355 Nm5128,4351 Nm (SF 1,01)
CHHM1H-6120 / CVVM1H-6120~ 479 Nm5924,6406 Nm (SF 1,18)
CHHM1H-6125 / CVVM1H-6125~ 509 Nm7120,4489 Nm (SF 1,04)
CHHM1H-6130 / CVVM1H-6130~ 773 Nm8716,7599 Nm (SF 1,29)
CHHM1H-6130DB / CVVM1H-6130DB (2 cấp)~ 780 Nm10413,9678 Nm (SF 1,15)
CHHM1H-6135DB / CVVM1H-6135DB (2 cấp)~ 940 Nm14310,1932 Nm (SF 1,01)
CHHM1H-6140DB / CVVM1H-6140DB (2 cấp)~ 1.230 Nm1658,791.080 Nm (SF 1,14)
CHHM1H-6145DB / CVVM1H-6145DB (2 cấp)~ 1.360 Nm1957,441.270 Nm (SF 1,07)
CHHM1H-6160DA / CVVM1H-6160DA (2 cấp)~ 1.765 Nm2316,281.510 Nm (SF 1,17)
CHHM1H-6165DA / CVVM1H-6165DA (2 cấp)~ 2.100 Nm3194,552.080 Nm (SF 1,01)
CHHM1H-6170DA / CVVM1H-6170DA (2 cấp)~ 2.530 Nm3773,852.460 Nm (SF 1,03)
CHHM1H-6175DA / CVVM1H-6175DA (2 cấp)~ 3.140 Nm4733,073.080 Nm (SF 1,02)
CHHM1H-6180DA / CVVM1H-6180DA (2 cấp)~ 4.040 Nm5592,593.640 Nm (SF 1,11)
  • Mô men cực đại của hộp = mô men ra trục × SF, chạy 10 giờ/ngày, tải đều.
  • Ratio cực đại: tỉ số lớn nhất còn SF ≥ 1,0 khi gắn motor 1.1kW.
  • CHHM1H-6125 lắp ratio 87: motor đẩy ~599 Nm, giới hạn hộp ~563 Nm (SF 0,94); CHHM1H-6130 cùng ratio 87 giới hạn ~773 Nm (SF 1,29).
  • Ratio từ 104 trở lên là hộp 2 cấp (mã đuôi DA, DB, DC).

2) Phân loại motor Sumitomo 1.1kw 1.5hp chân đế CHHM 608–616

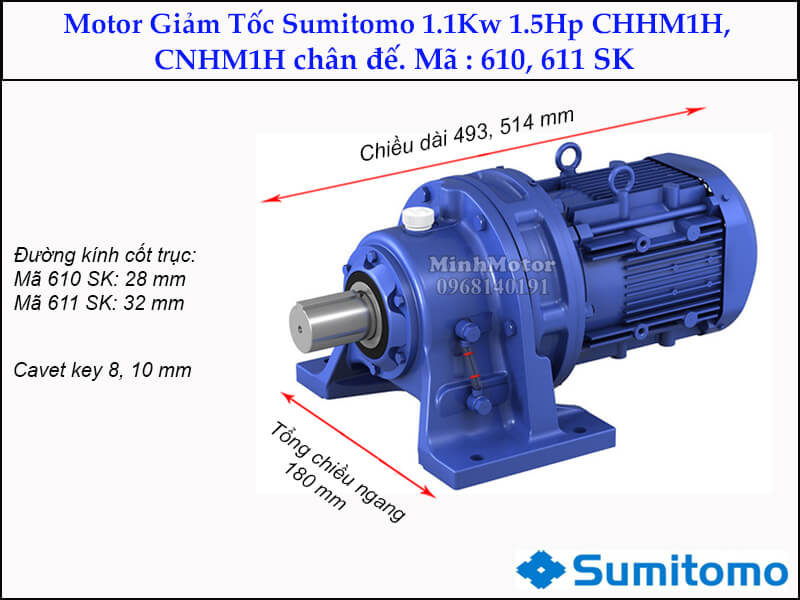

a) Motor Sumitomo 1.1kw 1.5hp CHHM 608-CHHM 609 chân đế

  • Mã hàng: CHHM 608 chân đế, trục 22mm, tỉ số truyền i=10
  • Mã hàng: CHHM 609 chân đế, trục 28mm, tỉ số truyền i=21
  • Điện áp 3 pha 380V
  • Công suất: 1.1kw 1.5HP

Motor Sumitomo 1.1kw 1.5hp CHHM 608-CHHM 609 chân đế

b) Động cơ Sumitomo 1.1kw 1.5hp CHHM 610-CHHM 611 chân đế

  • Mã hàng: CHHM 610 chân đế, trục 28mm, tỉ số truyền i=43
  • Mã hàng: CHHM 611 chân đế, trục 32mm, tỉ số truyền i=59
  • Điện áp 3 pha 380V
  • Công suất: 1.1kw 1.5HP

Động cơ Sumitomo 1.1kw 1.5hp CHHM 610-CHHM 611 chân đế

c) Động cơ Sumitomo 1.5hp 1.1kw CHHM 612 chân đế

  • Mã hàng: CHHM 612 chân đế, trục 38mm, tỉ số truyền i=165
  • Điện áp 3 pha 380V
  • Công suất: 1.1kw 1.5HP

Động cơ Sumitomo 1.1kw 1.5hp CHHM 612 chân đế

d) Motor Sumitomo 1.5hp 1.1kw CHHM 613-CHHM 614 chân đế

  • Mã hàng: CHHM 613 chân đế, trục 50mm, tỉ số truyền i=231
  • Mã hàng: CHHM 614 chân đế, trục 50mm, tỉ số truyền i=319
  • Điện áp 3 pha 380V
  • Công suất: 1.1kw 1.5HP

Motor Sumitomo 1.5hp 1.1kw CHHM 613-CHHM 614 chân đế

e) Motor Sumitomo 1.1kw 1.5hp chân đế CHHM 616

  • Mã hàng: CHHM 616 chân đế, trục 60mm, tỉ số truyền i=559
  • Điện áp 3 pha 380V
  • Công suất: 1.1kw 1.5HP

Motor Sumitomo 1.1kw 1.5hp chân đế CHHM 616

3) Phân loại motor Sumitomo 1.1kw 1.5hp mặt bích CVVM 608–616

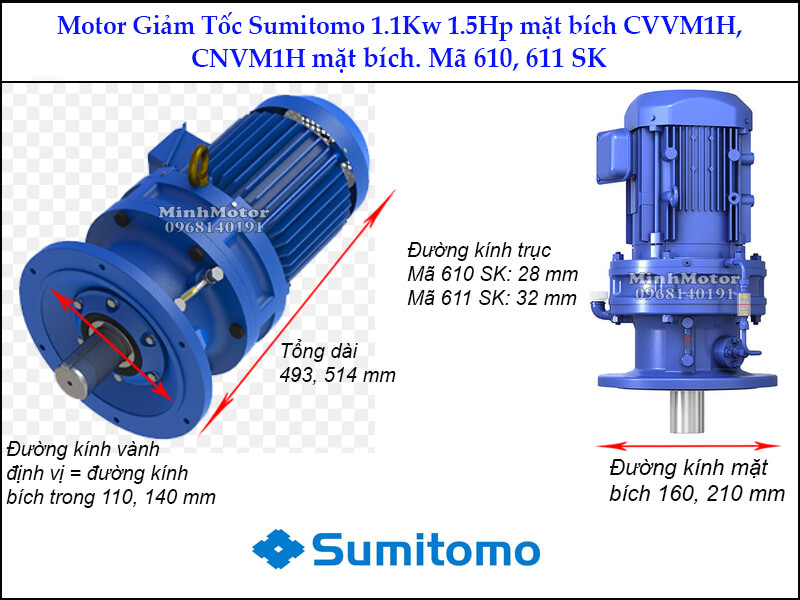

a) Motor Sumitomo 1.1kw 1.5hp CVVM 608-CVVM 609 mặt bích

  • Mã hàng: CVVM 608 mặt bích, trục 22mm, tỉ số truyền i=10
  • Mã hàng: CVVM 609 mặt bích, trục 28mm, tỉ số truyền i=21
  • Điện áp 3 pha 380V
  • Công suất: 1.1kw 1.5HP

Motor Sumitomo 1.1kw 1.5hp CVVM 608-CVVM 609 mặt bích

b) Động cơ Sumitomo 1.1kw 1.5hp CVVM 610-CVVM 611 mặt bích

  • Mã hàng: CVVM 610 mặt bích, trục 28mm, tỉ số truyền i=43
  • Mã hàng: CVVM 611 mặt bích, trục 32mm, tỉ số truyền i=59
  • Điện áp 3 pha 380V
  • Công suất: 1.1kw 1.5HP

Động cơ Sumitomo 1.1kw 1.5hp CVVM 610-CVVM 611 mặt bích

c) Động cơ Sumitomo 1.5hp 1.1kw CVVM 612 mặt bích

  • Mã hàng: CVVM 612 mặt bích, trục 38mm, tỉ số truyền i=165
  • Điện áp 3 pha 380V
  • Công suất: 1.1kw 1.5HP

Động cơ Sumitomo 1.5hp 1.1kw CVVM 612 mặt bích

d) Motor Sumitomo 1.5hp 1.1kw CVVM 613-CVVM 614 mặt bích

  • Mã hàng: CVVM 613 mặt bích, trục 50mm, tỉ số truyền i=231
  • Mã hàng: CVVM 614 mặt bích, trục 50mm, tỉ số truyền i=319
  • Điện áp 3 pha 380V
  • Công suất: 1.1kw 1.5HP

Motor Sumitomo 1.5hp 1.1kw CVVM 613-CVVM 614 mặt bích

e) Motor Sumitomo 1.1kw 1.5hp mặt bích CVVM 616

  • Mã hàng: CVVM 616 mặt bích, trục 60mm, tỉ số truyền i=559
  • Điện áp 3 pha 380V
  • Công suất: 1.1kw 1.5HP

Motor Sumitomo 1.1kw 1.5hp mặt bích CVVM 616



4) Phân loại motor Sumitomo 1.1kw 1.5hp hyponic vuông góc RNYM, RNFM, RNHM

1) Motor Sumitomo 1.1kw 1.5hp vuông góc trục âm RNYM

giảm tốc sumitomo RNYN1H, RNFM1H, RNHM1H trục vuông góc âm, dương, mã 1410, 1420, 1520, 1531, 1630, 1631 1.1kw 1.5hp

  • Tổng dài: 428, 504, 534 mm
  • Tổng ngang: 132, 158, 178 mm
  • Đường kính cốt âm: 35, 45 mm
  • Chốt cavet: 10, 14 mm

2) Kích thước motor Sumitomo 1.1kw 1.5hp trục dương RNFM, RNHM

  • Chiều dài chân đế = 140, 173 mm
  • chiều rộng = 204, 244 mm
  • Cốt dương có đường kính = 32, 40 mm

5) Ưu điểm motor Sumitomo 1.1kw 1.5hp

  • Tỉ số lớn trong thân hộp gọn: Tới i 559 ngay trong hộp, không cần thêm xích, bánh răng ngoài.
  • Cỡ nhỏ, vừa bôi trơn bằng mỡ nạp sẵn: Ít rò rỉ, lắp được nhiều tư thế.
  • Cùng cỡ 608–616 có đủ chân đế CHHM và mặt bích CVVM: Chọn kiểu lắp theo khung máy.
  • Chịu tải giật tốt: Quá tải va đập ngắn hạn tới ~500% mô men định mức.

6) Ứng dụng motor Sumitomo 1.1kw 1.5hp

Chọn mã motor Sumitomo 1.1kW theo tốc độ trục ra máy cần:

  • CHHM/CVVM 608, i 10 (~145 vòng/phút): Trục cán nhẹ, bàn lăn con lăn.
  • CHHM/CVVM 609, i 21 (~69 vòng/phút): Máy sàng quay, máy dán thùng.
  • CHHM/CVVM 610, i 43 (~34 vòng/phút): Máy cán tôn, vít tải.
  • CHHM/CVVM 611, i 59 (~25 vòng/phút): Máy ép viên phân, máy ép gạch nhỏ.
  • CHHM/CVVM 612, i 165 (~8,8 vòng/phút): Bàn xoay, tời kéo chậm.
  • CHHM/CVVM 613, i 231 (~6,3 vòng/phút): Khuấy bể xử lý nước thải, máy quay lò ủ.
  • CHHM/CVVM 614, i 319 (~4,5 vòng/phút): Cào bùn bể lắng, cửa cống.
  • CHHM/CVVM 616, i 559 (~2,6 vòng/phút): Khuấy bể biogas, xích kéo chậm.
  • RNYM, RNFM, RNHM: Máy cần trục ra vuông góc, đặt sát thân máy, tiết kiệm chiều dài.

7) Lắp đặt, chế tạo, thiết kế motor Sumitomo 1.1kw 1.5hp cho cơ cấu nghiêng nồi nấu 1.000 lít (tỉ số 1/559)

Cơ cấu nghiêng nồi nấu 1000 lít dùng motor giảm tốc Sumitomo 1.1kW 1.5HP tỉ số 1/559

Cơ sở nấu kẹo dừa, mạch nha, đường thốt nốt: nồi 1.000 lít đặt trên 2 gối trục, nấu xong nghiêng nồi rót sản phẩm ra khay. Motor giảm tốc Sumitomo 1.1kW CHHM 616 (tỉ số 1/559, trục 60 mm) bản có phanh nối thẳng đầu trục nghiêng qua khớp nối.

a) Cơ cấu nghiêng nồi chạy motor Sumitomo 1.1kw 1.5hp: trục quay 2,6 vòng/phút, rót trong 12–15 giây

  • Nồi treo trên 2 gối trục ở 2 bên thành; Hộp CHHM, CVVM nối đầu trục phía ngoài vùng hơi nóng.
  • Bấm nghiêng: biến tần chạy 20–30 Hz cho nồi nghiêng chậm, rót đều không sóng sánh.
  • Phanh motor giữ nồi đứng yên ở bất kỳ góc nào khi nhả nút.
  • Hồi nồi về đứng: chạy 50 Hz cho nhanh.

b) Vì sao chọn motor Sumitomo 1.1kw 1.5hp cho cơ cấu nghiêng nồi nấu 1.000 lít tỉ số 1/559: có ~3.430 Nm, nồi đầy cần ~2.070 Nm

Hạng mụcCách tínhKết quả
Tốc độ trục nghiêng (CHHM 616, i=559)1.450 ÷ 559~2,6 vòng/phút
Thời gian nghiêng 90° ở 50 Hz0,25 ÷ 2,6 × 60~5,8 giây
Khối lượng nồi đầy (1.000 lít × 1,3 kg/lít + vỏ)1.300 + 300~1.600 kg
Mô men lệch tâm lớn nhất (trọng tâm lệch 0,12 m)1.600 × 9,81 × 0,12~1.880 Nm
Cộng ma sát gối trục1.880 × 1,1~2.070 Nm
Mô men motor (hộp 2 cấp, hiệu suất ~0,85)9.550 × 1,1 ÷ 2,6 × 0,85~3.430 Nm
  • Dư ~1,65 lần: nồi đầy, sản phẩm đặc dồn một phía vẫn nghiêng êm.
  • Bản 0.75kW tỉ số 1/473 cho ~2.080 Nm: ngang mức cần, không còn dư.
  • Tỉ số 1/319 cho ~4,5 vòng/phút, ~2.080 Nm: nghiêng nhanh, sản phẩm dễ trào.
  • Hộp CHHM, CVVM không tự hãm như hộp trục vít: dùng bản motor có phanh để giữ nồi ở góc rót.

c) Lợi thế motor Sumitomo 1.1kw 1.5hp cho cơ cấu nghiêng nồi nấu 1.000 lít: tỉ số 1/559 trong 1 cụm, motor nhỏ

  • Tỉ số 1/559 gọn trong 1 cụm hộp CHHM, CVVM 2 cấp, không cần thêm xích hay hộp phụ.
  • Hiệu suất ~0,85 cao hơn hộp trục vít tỉ số lớn: cùng việc chỉ cần motor 1.1kW.
  • Chịu va đập khi nồi dừng đột ngột ở góc rót.
  • Dòng ~2,7 A ở 380V; dây 1,5 mm², aptomat 6 A.

8) Câu hỏi thường gặp về motor Sumitomo 1.1kw 1.5hp

a) Khảo giá, chọn mã motor Sumitomo 1.1kW 1.5HP

  • Motor Sumitomo 1.1kW 1.5HP có những mã nào? Có dòng 6000 chân đế CHHM, mặt bích CVVM cùng cỡ (608 tới 616) và hộp vuông góc Hyponic RNYM (trục âm), RNFM, RNHM (trục dương). Motor 3 pha 4 cực, khoảng 1.450 vòng/phút.
  • Tỉ số truyền và trục ra từng mã motor Sumitomo 1.1kW là bao nhiêu? CHHM/CVVM 608: i=10, trục 22 mm; CHHM/CVVM 609: i=21, trục 28 mm; CHHM/CVVM 610: i=43, trục 28 mm; CHHM/CVVM 611: i=59, trục 32 mm; CHHM/CVVM 612: i=165, trục 38 mm; CHHM/CVVM 613: i=231, trục 50 mm; CHHM/CVVM 614: i=319, trục 50 mm; CHHM/CVVM 616: i=559, trục 60 mm. Bản vẽ, kích thước chân đế, mặt bích xem mục phân loại phía trên.
  • Motor giảm tốc Sumitomo 1.1kW cho mô men bao nhiêu? Tính theo công suất motor, hiệu suất ~0,9: tỉ số 1/10 cho khoảng 65 Nm ở 145 vòng/phút; tỉ số 1/59 cho khoảng 384 Nm ở 24,6 vòng/phút; tỉ số 1/165 cho khoảng 1.070 Nm ở 8,8 vòng/phút; tỉ số 1/559 cho khoảng 3.430 (hộp 2 cấp) Nm ở 2,6 vòng/phút.
  • Motor Sumitomo 1.1kW nghiêng được nồi nấu bao nhiêu lít? Được nồi 1.000 lít kẹo dừa, mạch nha (~1.600 kg cả vỏ), cần ~2.070 Nm trên ~3.430 Nm ở tỉ số 1/559 (mục 7). Nồi 1.500 lít cần ~3.040 Nm, vẫn trong mức motor.
  • Motor giảm tốc Sumitomo khác hộp bánh răng thường ở điểm nào? hộp CHHM, CVVM truyền lực bằng đĩa lệch tâm lăn trên vòng chốt, nhiều răng cùng ăn khớp: chịu quá tải va đập tới khoảng 500% mô men định mức trong thời gian ngắn, tỉ số 1 cấp tới khoảng 1/119, thân hộp gọn hơn hộp bánh răng trụ cùng mô men.
  • Motor Sumitomo 1.1kW tỉ số 1/165 dùng cho máy gì? Khoảng 8,8 vòng/phút, ~1.070 Nm: cơ cấu quay chậm tải nặng, kéo xích chậm, van xả đáy silo cỡ lớn.

b) Mới mua motor Sumitomo 1.1kW: lắp đặt, đấu điện, chạy đúng

  • Đấu điện, chọn aptomat cho motor Sumitomo 1.1kW thế nào? Đấu sao (Y) ở 380V; aptomat 6 A, contactor 9 A, rơ le nhiệt dải 2,5–4 A chỉnh khoảng 2,7 A, cáp đồng 1,5 mm².
  • Motor Sumitomo 1.1kW chạy điện 1 pha được không? Được qua biến tần 1,1kW vào 1 pha 220V. Motor tem ghi 380V cần biến tần ra 3 pha 380V; motor 220V/380V thì đấu tam giác, dùng biến tần ra 3 pha 220V.
  • Lắp motor giảm tốc Sumitomo 1.1kW trục đứng cần lưu ý gì? Chọn đúng kiểu lắp khi đặt hàng (nằm ngang hay trục đứng, mặt bích CVVM) vì cách bôi trơn trong hộp khác nhau; lắp sai tư thế dễ thiếu mỡ, dầu ở tầng trên.

c) Đã dùng motor Sumitomo 1.1kW: bảo trì, kiểm tra định kỳ

  • Motor Sumitomo 1.1kW bôi trơn và bảo dưỡng thế nào? hộp CHHM, CVVM cỡ nhỏ, vừa thường bôi trơn bằng mỡ nạp sẵn: bổ sung, thay mỡ theo chu kỳ trên tem và catalog. Cỡ dùng dầu: thay lần đầu sau khoảng 500 giờ, sau đó theo catalog hoặc khi dầu sẫm, đục.

d) Motor Sumitomo 1.1kW gặp lỗi: nguyên nhân, cách sửa

  • Hơi nóng từ nồi nấu có làm hỏng motor Sumitomo 1.1kW không? Có, nếu đặt sát nồi: khí quanh motor trên 40°C làm cuộn dây, mỡ hộp mau lão hóa. Đặt hộp CHHM, CVVM ở đầu trục ngoài vùng hơi, có tấm chắn nhiệt.
  • Motor Sumitomo 1.1kW kêu lạch cạch theo nhịp quay là do đâu? Thường do thiếu mỡ hoặc chốt, con lăn, ổ lệch tâm mòn sau thời gian dài. Bổ sung mỡ; tiếng còn thì mở hộp kiểm tra vòng chốt và ổ lệch tâm.
  • Nồi tự nghiêng tiếp sau khi dừng là do đâu? hộp CHHM, CVVM không tự hãm như hộp trục vít. Dùng motor có phanh hoặc phanh rời trên trục; nồi vẫn trôi thì chỉnh lại khe phanh.
  • Motor Sumitomo 1.1kW nóng bất thường là do đâu? Đo dòng: trên ~2,7 A ở 380V là quá tải. Dòng đúng mà vẫn nóng thì kiểm tra quạt đuôi, bụi bám cánh tản nhiệt, điện áp nguồn thấp.
