Motor giảm tốc Sumitomo 0.75kw 1HP còn gọi là động cơ giảm tốc Sumitomo 0.75kw 1HP Nhật bản. Sau đây là những thông tin quan trọng của sản phẩm này:
1) Ứng dụng motor Sumitomo 0.75kw 1hp
Ứng dụng của motor Sumitomo 0.75kW 1HP bao gồm:
- Máy móc công nghiệp: Motor Sumitomo có thể được sử dụng trong các máy móc công nghiệp như máy nén khí, máy bơm, máy nén, máy cắt, và các loại máy móc khác trong quá trình sản xuất và vận hành trong các ngành công nghiệp khác nhau.
- Hệ thống cơ điện tử: Motor Sumitomo cũng có thể được ứng dụng trong các hệ thống cơ điện tử, bao gồm cơ cấu truyền động, băng tải, robot công nghiệp, hệ thống tự động hóa và các ứng dụng khác trong lĩnh vực tự động hóa và điều khiển.
- Thiết bị gia dụng: Motor Sumitomo có thể được sử dụng trong các thiết bị gia dụng như máy giặt, quạt, máy sưởi, máy làm mát và các thiết bị khác trong nhà.
- Giao thông vận tải: Motor Sumitomo cũng có thể được áp dụng trong các ứng dụng giao thông vận tải như hệ thống bơm nước, hệ thống truyền động cho đèn giao thông, hệ thống điều khiển cửa tự động và các ứng dụng khác trong lĩnh vực này.
2) Ưu điểm motor Sumitomo 0.75kw 1hp
Một số ưu điểm của motor Sumitomo 0.75kW 1HP có thể kể đến như:
- Hiệu suất cao: Motor Sumitomo được thiết kế để đạt hiệu suất cao, giúp tiết kiệm năng lượng và giảm thiểu tổn thất năng lượng trong quá trình vận hành. Điều này có thể giúp giảm chi phí điện và bảo vệ môi trường.
- Độ tin cậy cao: Sumitomo là một công ty nổi tiếng với chất lượng sản phẩm và độ tin cậy cao. Motor Sumitomo được chế tạo từ các vật liệu và linh kiện chất lượng, đảm bảo sự ổn định và đáng tin cậy trong thời gian dài sử dụng.
- Kích thước nhỏ gọn: Motor Sumitomo 0.75kW 1HP có thiết kế nhỏ gọn, tiết kiệm không gian và thuận tiện cho việc lắp đặt trong các ứng dụng có không gian hạn chế.
- Độ bền cao: Motor Sumitomo được xây dựng với công nghệ và quy trình sản xuất tiên tiến, giúp tăng độ bền và tuổi thọ của motor. Điều này đảm bảo rằng motor có thể chịu được môi trường khắc nghiệt và hoạt động ổn định trong thời gian dài.
- Dễ vận hành và bảo trì: Motor Sumitomo được thiết kế với tính đơn giản và dễ sử dụng. Việc vận hành và bảo trì motor Sumitomo thường rất dễ dàng, giúp giảm thiểu thời gian và công sức cần thiết cho các hoạt động bảo trì và sửa chữa.
3) Cấu tạo motor Sumitomo 0.75kw 1hp
Dưới đây là một cấu trúc thông thường của motor Sumitomo 0.75kw 1hp:
- Rotor: Rotor là phần quay của motor và thường được chế tạo từ các tấm thép không gỉ hoặc nhôm. Rotor có thể có các ứng dụng từ một dòng đơn giản đến đa dòng và có thể được thiết kế để tương thích với hệ thống truyền động cụ thể.
- Stator: Stator là phần tĩnh của motor và bao gồm các cuộn dây và lõi từ được đặt xung quanh rotor. Stator tạo ra trường từ xoay, tương tác với trường từ của rotor để tạo ra chuyển động quay.
- Cuộn dây: Motor Sumitomo sử dụng các cuộn dây đặc biệt để tạo ra trường từ và chuyển động quay. Cuộn dây được đặt trong khe của stator và được cách điện để tránh sự cắt xén và nhiễu từ.
- Trục: Trục là thành phần chịu lực trong motor, nó kết nối với rotor và được hỗ trợ bởi các vòng bi để đảm bảo chuyển động trơn tru và ổn định.
- Bộ giảm tốc: Trong một số ứng dụng, motor Sumitomo 0.75kW 1HP có thể đi kèm với bộ giảm tốc để điều chỉnh tốc độ quay của trục ra. Bộ giảm tốc giúp điều chỉnh lực xoắn và tăng cường sự điều khiển của motor trong các ứng dụng yêu cầu tốc độ thấp hoặc lực xoắn lớn hơn.
4) Phân loại motor Sumitomo 0.75kw 1hp

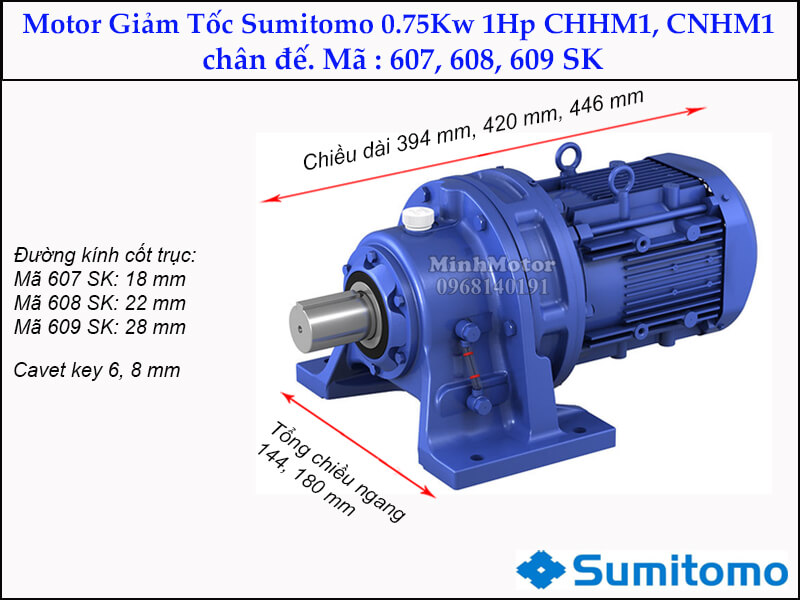

a) Motor Sumitomo 0.75kw 1hp CHHM chân đế
- Mã: 607, 608, 609 SK
- Chiều dài L = 394, 420, 446 mm
- Tổng chiều ngang N = 144, 180 mm
- Đường kính cốt trục d1 = 18, 22, 28 mm
- Cavet key b1 = 6, 8 mm
b) Motor Sumitomo 0.75kw 1hp cyclo 6000
Hộp số CHHM lắp motor 4pole 1400-1500 vòng. Mời chọn tốc độ như sau:
- Tốc độ trục ra 112.1 vòng khi ratio tỉ số truyền = 13, mô men xoắn = 61 Nm. Tên: Cyclo CHHM: 6085; và nếu chạy trên 9 tiếng / 1 ngày hãy dùng Cyclo CHHM, CHFM, CNFM, CVVM, CNVM 6090, 6095.
- Trục ra chạy 96.7 vòng khi ratio tỉ số truyền = 15, mô men xoắn = 70.4 Nm. Tên: Cyclo CHHM: 6085.
- Trục ra quay 85.3 vòng khi ratio tỉ số truyền = 17, mô men xoắn = 79.8 Nm. Tên: Cyclo CHHM: 6085; và nếu chạy trên 10 tiếng / 1 ngày hãy dùng Cyclo CHHM, CHFM, CNFM, CVVM, CNVM 6100.
- Tốc độ trục ra 69.2 vòng khi ratio tỉ số truyền = 21, mô men xoắn = 98.5 Nm. Tên: Cyclo CHHM: 6090.
- Trục ra quay 131.9 vòng khi ratio tỉ số truyền = 11, mô men xoắn = 56.1 Nm. Tên: Cyclo CHHM: 6085.
- Trục ra chạy 58.1 vòng khi ratio tỉ số truyền = 25, mô men xoắn = 117 Nm. Tên: Cyclo CHHM: 6095; và nếu chạy trên 9 tiếng / 1 ngày hãy dùng Cyclo CHHM, CHFM, CNFM, CVVM, CNVM 6105, 6110.
- Trục ra quay 50.1 vòng khi ratio tỉ số truyền = 29, mô men xoắn = 136 Nm. Tên: Cyclo CHHM: 6095; và nếu chạy trên 11 tiếng / 1 ngày hãy dùng Cyclo CHHM, CHFM, CNFM, CVVM, CNVM 6115.
- Tốc độ trục ra 41.3 vòng khi ratio tỉ số truyền = 35, mô men xoắn = 164 Nm. Tên: Cyclo CHHM: 6095.
- Trục ra chạy 33.8 vòng khi ratio tỉ số truyền = 43, mô men xoắn = 202 Nm. Tên: Cyclo CHHM: 6100; và nếu chạy trên 9 tiếng / 1 ngày hãy dùng Cyclo CHHM, CHFM, CNFM, CVVM, CNVM 6120.
- Tốc độ trục ra 28.4 vòng khi ratio tỉ số truyền = 51, mô men xoắn = 239 Nm. Tên: Cyclo CHHM: 6105, nếu chạy trên 11 tiếng / 1 ngày hãy dùng Cyclo CHHM, CHFM, CNFM, CVVM, CNVM 6125.
- Trục ra chạy 24.8 vòng khi ratio tỉ số truyền = 59, mô men xoắn = 277 Nm. Tên: Cyclo CHHM: 6110, nếu chạy trên 10 tiếng / 1 ngày hãy dùng Cyclo CHHM, CHFM, CNFM, CVVM, CNVM 6130.

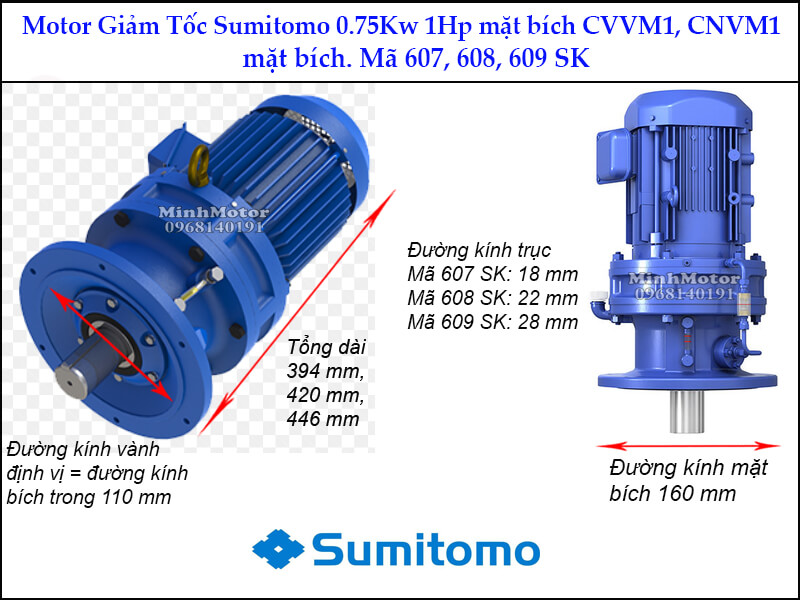

c) Motor Sumitomo 0.75kw 1hp mặt bích CVVM SK
Hộp số CVVM 0.75kw 1hp mặt bích lớn:
- Đường kính mặt bích D1 = 160 mm
- Đường kính trục d1 = 18, 22, 28 mm
- Đường kính vành định vị = đường kính bích trong D3 = 110 mm
d) Motor Sumitomo 0.75kw 1hp vuông góc RNYM, RNFM, RNHM hyponic
d1) Motor Sumitomo 0.75kw 1hp vuông góc trục âm RNYM
- Tổng dài: 423, 474, 498 mm
- Tổng cao: 132, 158, 178 mm
- Đường kính cốt âm: 8, 10, 14 mm
- Chốt cavet: 8, 10, 14 mm
d2) Kích thước motor Sumitomo 0.75kw 1hp trục dương RNFM, RNHM
- Chiều dài chân đế = 126, 140, 173 mm
- chiều rộng = 164, 204, 244 mm
- Cốt dương có đường kính = 28, 32, 40 mm
5) Cách lắp đặt motor Sumitomo 0.75kw 1hp
Dưới đây là một hướng dẫn cơ bản về cách lắp đặt motor Sumitomo:
- Chuẩn bị:
- Đảm bảo rằng bạn có mô hình motor Sumitomo 0.75kW 1HP phù hợp với yêu cầu ứng dụng của bạn.
- Xem xét các yêu cầu về nguồn điện và kết nối điện để đảm bảo rằng motor sẽ hoạt động đúng cách.
- Chuẩn bị các dụng cụ và thiết bị cần thiết cho quá trình lắp đặt, bao gồm công cụ cơ bản, vít, cáp điện, ống dẫn và vật liệu cách điện (nếu cần).
- Xác định vị trí lắp đặt:
- Xác định vị trí lắp đặt cho motor Sumitomo. Đảm bảo rằng vị trí này đủ gần các thiết bị và hệ thống khác mà motor cần tương tác.
- Tiến hành lắp đặt:
- Đặt motor Sumitomo ở vị trí cần thiết và đảm bảo rằng nó được cố định chắc chắn.
- Kết nối cáp điện và đảm bảo rằng các kết nối điện được thực hiện đúng cách và tuân thủ các quy định và mã nguồn điện hiện hành.
- Kiểm tra lại các kết nối và buộc chặt cáp điện.
- Kiểm tra và kiểm soát:
- Kiểm tra xem motor Sumitomo đã được lắp đặt chính xác và đảm bảo rằng không có sự va chạm hoặc xung đột với các thành phần khác trong hệ thống.
- Kiểm tra lại các kết nối điện và đảm bảo rằng chúng được thắt chặt và an toàn.
- Kiểm tra xem motor có hoạt động đúng cách và theo yêu cầu không.
