Motor giảm tốc 180w 1 pha 220v còn gọi là động cơ giảm tốc 180w 1 pha 220v loại nhỏ. Đây là một trong 85 loại motor giảm tốc phổ biến nhất thị trường Việt Nam.

1) Phân loại động cơ giảm tốc 180w

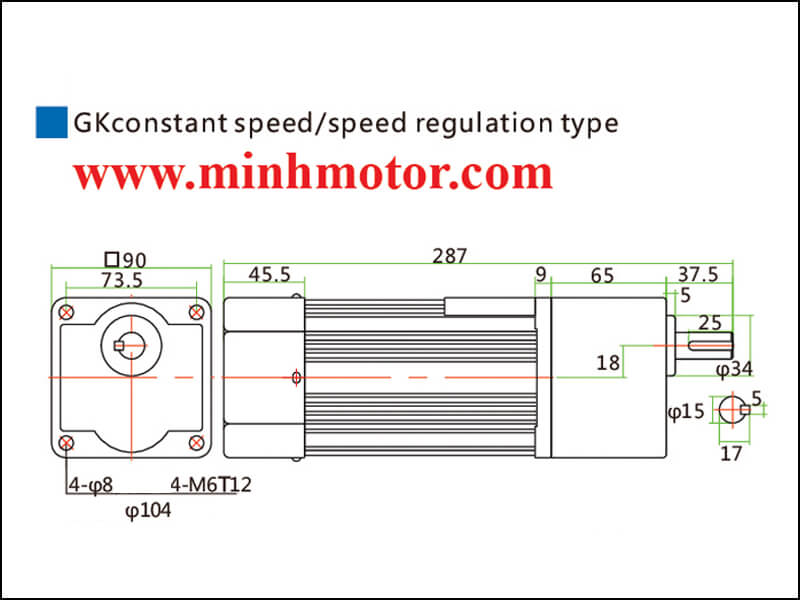

a) Motor giảm tốc 180w mini trục thẳng

  • Đường kính trục: 15 mm
  • Rãnh cavet: 5 mm
  • Mã hàng hộp số: 6GN
  • Motor giảm tốc 180w 220v: IKR 180w mã 6, tỉ số truyền: … , trục 15, chỉnh được tốc độ

Động cơ giảm tốc mini 180w trục thẳng

Thông số motor giảm tốc 180w 1 pha 220v chỉnh tốc độ 5IK180RGU-CF

Motor 180W 1 pha 220V có chỉnh tốc độThông số
Chỉnh tốc độBằng bộ điều tốc 220V, motor có dây tín hiệu tốc độ riêng
Model motor đầu trục răng (lắp hộp số)5IK180RGU-CF
Công suất180W
Điện áp1 pha 220V, 50Hz
Số cực4 pole
Mô men định mức tại 1400 vòng/phút1.32 N.m
Tụ điện8µF / 450V
Mặt trục ra (gồm 4 lỗ bắt vít)Vuông 90 × 90mm

Thông số hộp số 5GU gắn motor 180w, ratio 1/3 – 1/200

Hộp số 5GU gắn motor 180WThông số
Mã hộp số5GU-□K (□ là tỉ số, vd 5GU-30K)
Trục raØ15mm, then 5mm
Tỉ số truyền có hàngRatio 1/3 tới 1/200
Tốc độ trục ra của hộp giảm tốc (4P)467 – 7 vòng/phút
Mô men trục ra cho phép3.48 – 20 N.m (từ 1/20 trở lên: ~ 20 N.m)
Lỗ bắt hộp số4 lỗ Ø8.8, trên vòng tròn Ø104
Mã bộ hoàn chỉnh (ví dụ)5IK180RGU-CF + 5GU-30K
  • Dải chỉnh tốc độ motor: 90 – 1400 vòng/phút
  • Mô men khởi động: 0.53 N.m
  • Chế độ làm việc: Liên tục
  • Motor chỉnh xuống 400 – 90 vòng/phút: lực mô men còn ~ dưới 30% so với ở 1400 vòng/phút.
  • Dòng định mức motor 180W 220V cùng cỡ: 1.54A.

Trọng tải, băng tải mini theo tỉ số truyền, tốc độ của motor giảm tốc 180W

  • Giả sử đường kính con lăn rulo chủ động = 80 mm.
  • Giả sử có nhiều con lăn đỡ giảm ma sát.
  • Giả sử băng tải nằm ngang.
  • Giả sử mỗi ngày làm việc 8 tiếng.
Tỉ số truyềnTốc độ trục ra (vòng/phút)Mô-men trục ra (Nm)Hàng kéo được trên băng tải (kg)Tốc độ trên băng tải (m/phút)
1/1014083435,2
1/1593,311,74923,5
1/207015,36517,6
1/3046,722,99711,7
1/403529,51258,8
1/502838,41637
1/6023,345,81955,9
1/8017,557,32434,4
1/1001468,72923,5
  • Đã giảm 50% tải cho băng tải chạy liên tục dài ngày.
  • Con lăn to hơn: băng chạy nhanh hơn, hàng kéo giảm.
  • Mô-men tỉ số 1/15, 1/80 tính quy đổi.

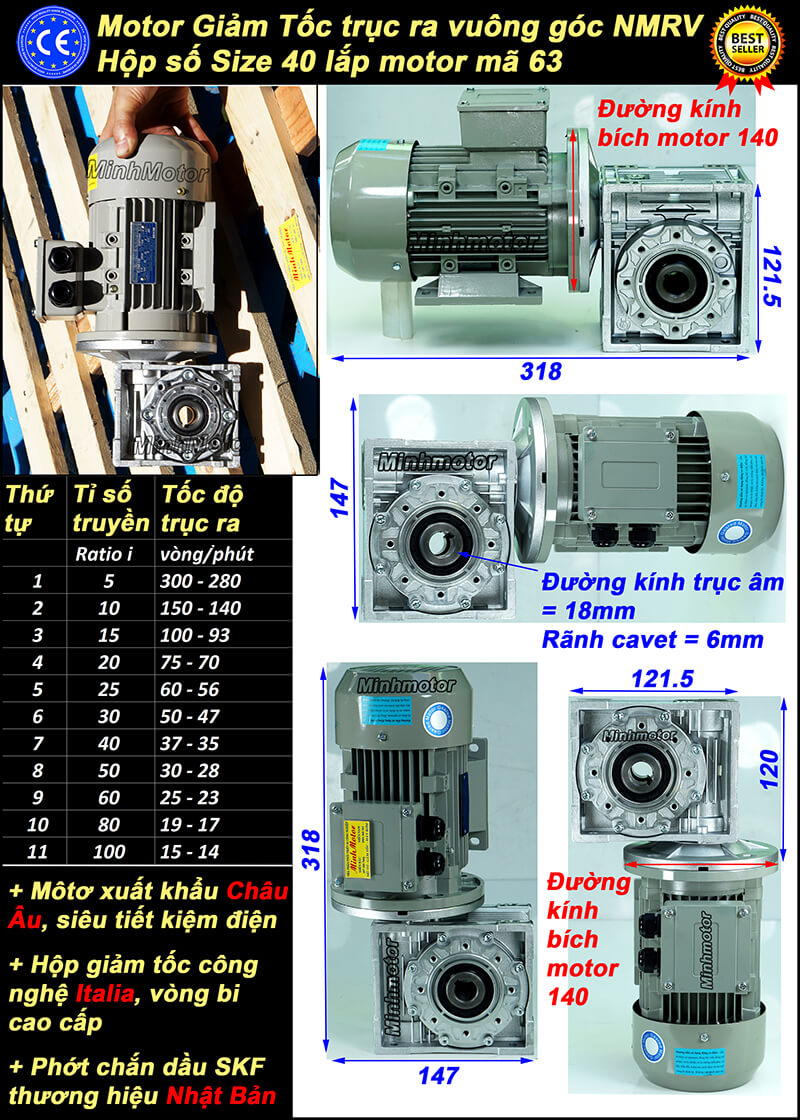

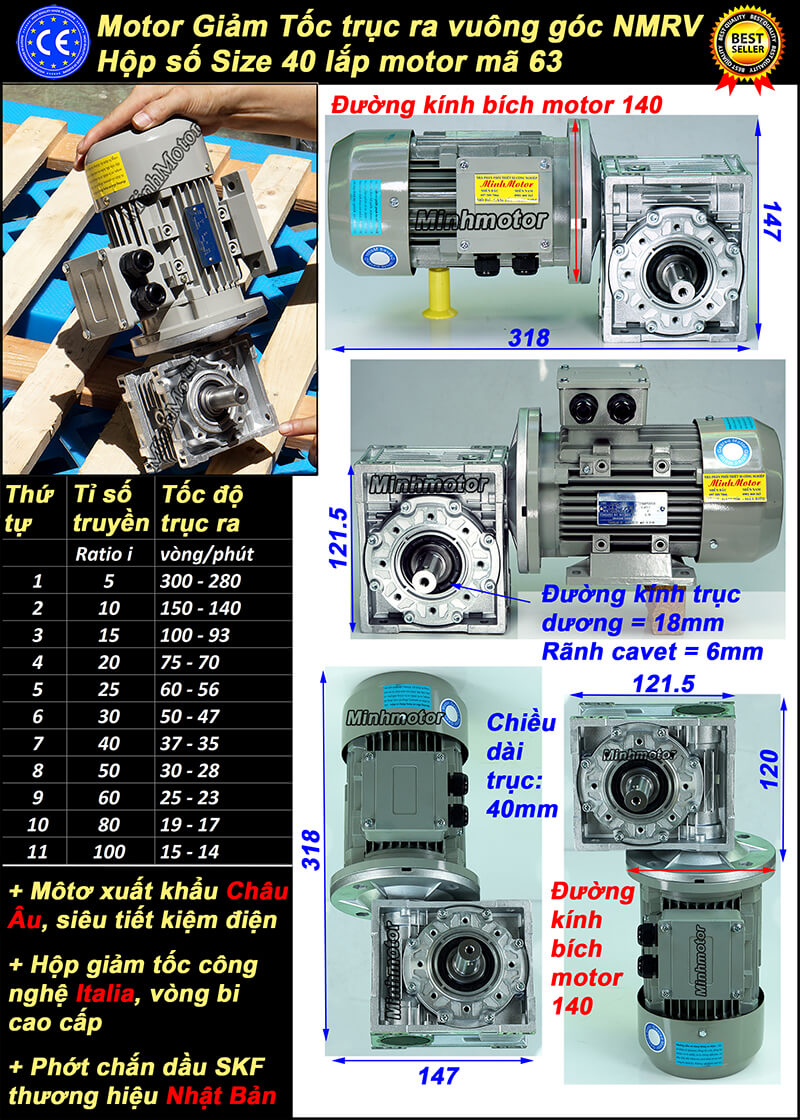

b) Motor giảm tốc 180w trục vuông góc RV size 40 điện 380v

  • Đường kính trục âm 18mm
  • Motor mã 63 lắp NMRV size 40
  • Mã hàng: motor 180w 3 pha NMRV 40 trục âm 18mm (Frame 63)

Lắp trục hộp số trục dương như hình sau:

  • Đường kính trục dương 18mm
  • Rãnh cavet 6mm
  • Mã hàng: motor 180w 3 pha NMRV 40 trục âm 18mm (Frame 63)

c) Motor giảm tốc 180w trục vuông góc RV size 40 điện 220v

  • Đường kính trục âm 18mm
  • Motor mã 71 gắn hộp số NMRV size 40
  • Tổng chiều dài: 314mm
  • Tổng cao 182mm

Khi gắn hộp số giảm tốc trục dương:

  • Đường kính trục dương ra 18mm
  • Rãnh cavet 6mm
  • Tổng dài motor + hộp số: 314mm
  • Tổng cao: 182mm
  • Tỉ số truyền: 5 - 100

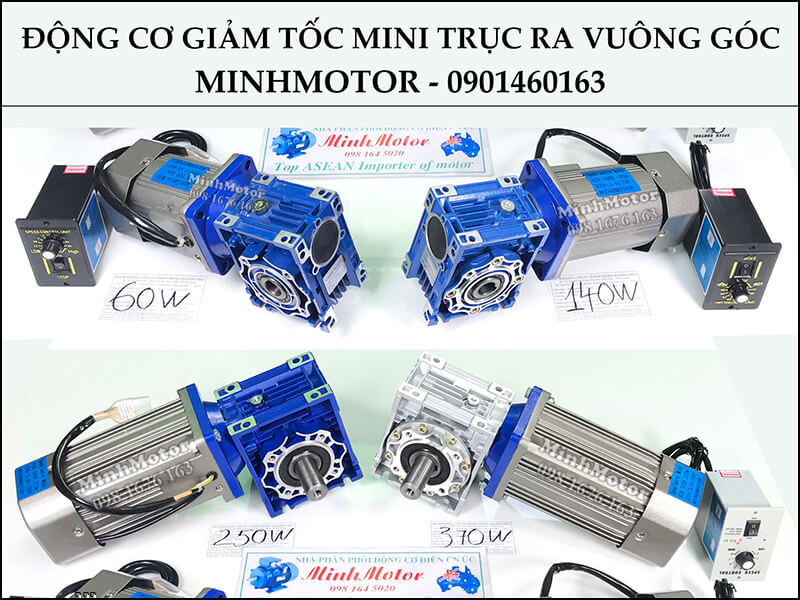

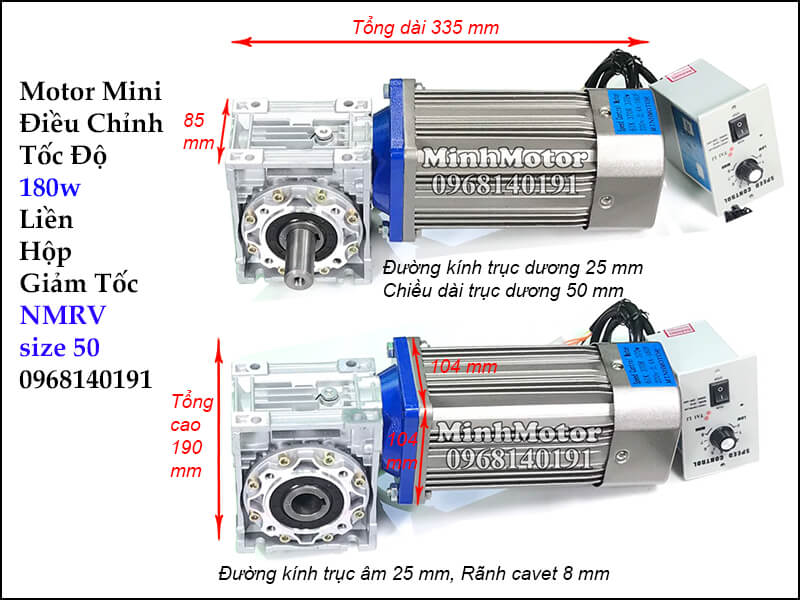

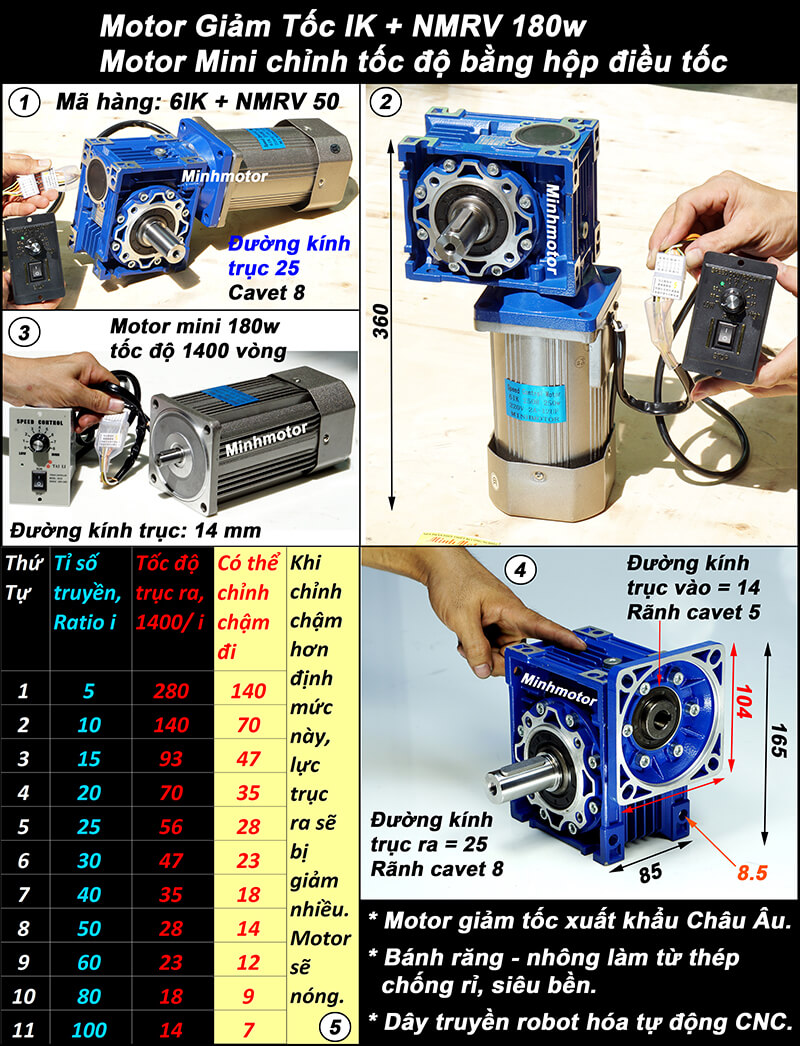

d) Động cơ giảm tốc 180w mini trục vuông góc, NMRV size 50

  • Khi lắp gắn trục dương có thông số như hình sau đây:
  • Đường kính trục ra: 25mm, chiều dài trục: 50mm
  • Mã hàng IRV 180w: motor 180w mã 6IK + NMRV size 50, trục dương 25mm

  • Khi lắp với hộp giảm tốc nmrv size 50 có: đường kính trục âm 25mm
  • Tốc độ giảm từ 10 - 100 lần chậm nhất khoảng 7 vòng/phút
  • Mã hàng IRV 180w: motor 180w mã 6IK + NMRV size 50, trục âm 25mm

  • Model motor trục tròn gắn hộp NMRV: 5IK180RA-CF (180W 1 pha 220V, chỉnh tốc độ 90 – 1400 vòng/phút)

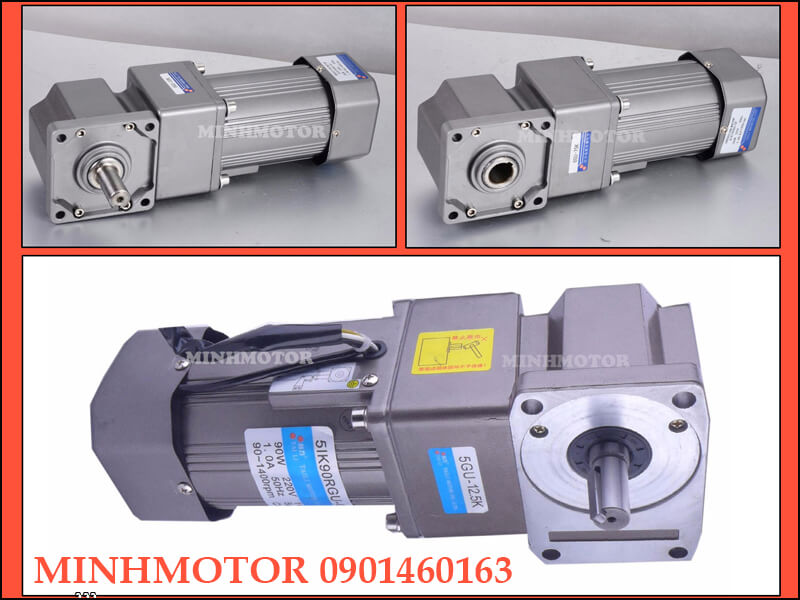

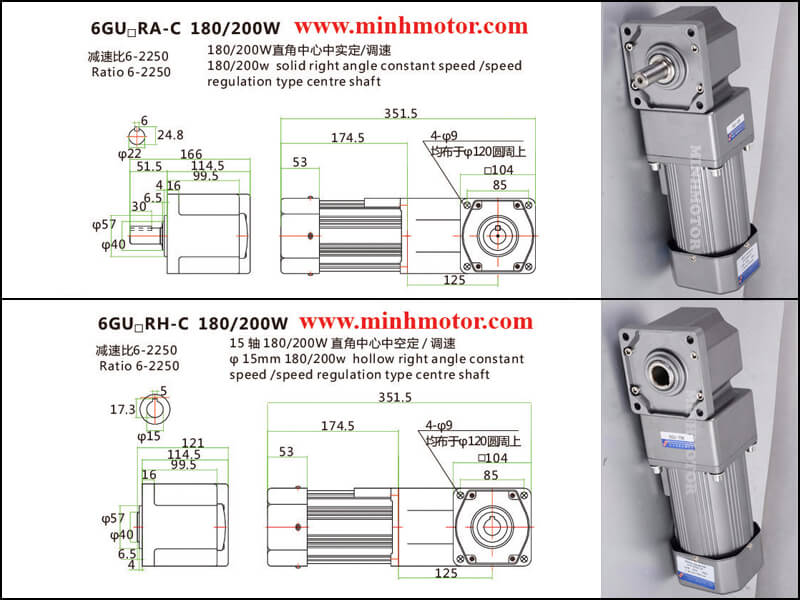

e) Motor giảm tốc 180w mini trục vuông góc

Loại 1: Giảm tốc trục ra vuông gốc cốt âm RH

  • Đường kính trục âm 22mm
  • Rãnh cavet: 6mm
  • Motor giảm tốc 180w 1 pha 220v RH 180w mã 6, tỉ số truyền: …  , trục âm vuông góc: 22mm

Thông số hộp số RH 6GU trục ra vuông góc gắn motor 180w

Hộp số RH 6GU gắn motor 180WThông số
Mã hộp số trục ra vuông gócRH 6GU (trục ra âm)
Trục ra âmØ22mm, then 6mm
Tỉ số truyền có hàngRatio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)280 – 14 vòng/phút
Lỗ bắt hộp số4 lỗ Ø9, trên vòng tròn Ø120
Mã bộ hoàn chỉnh (ví dụ)Motor 6IK 180W + RH 6GU tỉ số 1/30

Loại 2: Giảm tốc 180w trục ra vuông gốc cốt dương RA

  • Đường kính trục 22mm
  • Kích thước hộp số 104x104mm
  • Motor giảm tốc 180w 1 pha 220v RA 180w mã 6, tỉ số truyền: …  , trục dương vuông góc: 22mm

Thông số hộp số RA 6GU trục ra vuông góc gắn motor 180w

Hộp số RA 6GU gắn motor 180WThông số
Mã hộp số trục ra vuông gócRA 6GU (trục ra dương)
Trục ra dươngØ22mm, then 6mm
Tỉ số truyền có hàngRatio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)280 – 14 vòng/phút
Lỗ bắt hộp số4 lỗ Ø9, trên vòng tròn Ø120
Mã bộ hoàn chỉnh (ví dụ)Motor 6IK 180W + RA 6GU tỉ số 1/30

f) Động cơ giảm tốc mini 180w mặt bích

  • Kích thước mặt bích: 130x60mm
  • Mã hàng hộp số: GS 5GN (180w)
  • Đường kính trục ra: 15mm

h) Motor giảm tốc 180w điều chỉnh tốc độ

  • Điện áp: 3 pha 380v
  • Công suất: 180w
  • Đường kính trục: 14mm
  • Tổng dài: 311mm
  • Tổng cao: 218mm

Motor giảm tốc 180w điều chỉnh tốc độ

2) Ưu điểm động cơ giảm tốc 180w 1 pha 220v

  • Mô men ~ 20 N.m từ ratio 1/20, mạnh nhất trong nhóm khung 90mm.
  • Chạy điện 220V, dòng ~ 1.54A, tiết kiệm điện so với motor 3 pha + biến tần.
  • Chỉnh tốc 90 – 1400 vòng/phút ngay tại máy.
  • Có bản hộp 6GU trục 22mm cho tải nặng hơn.
  • Thay tỉ số chỉ cần thay hộp.

3) Ứng dụng của motor giảm tốc 180w mini

a) Lắp đặt, chế tạo, thiết kế motor giảm tốc 180w cho máy cán bột làm vỏ bánh

Máy cán bột làm vỏ bánh dùng motor giảm tốc 180w tỉ số 1/15

Cách cỗ máy hoạt động:

  • 2 trục cán inox nằm ngang chồng nhau trên bàn, khe giữa 2 trục chỉnh được 1–5 mm.
  • Motor giảm tốc 180W 1/15 đặt dưới mặt bàn, nhông trên trục ra kéo xích 1:2 lên trục cán dưới; 2 trục ăn khớp bánh răng.
  • Thợ đưa khối bột nhào vào khe, 2 trục quay ~ 47 v/p kéo bột qua, ép thành lá mỏng.
  • Cán nhiều lượt, mỗi lượt hẹp khe lại, ra vỏ bánh bao, há cảo, hoành thánh.

Vì sao chọn motor giảm tốc 180w tỉ số 1/15 cho máy cán bột làm vỏ bánh:

  • Trục cán ~ 47 v/p: bột đi qua đều, không rách, không dồn cục.
  • 180W đủ khoẻ cho bột nhào cứng.
  • Xích 1:2 đặt motor dưới bàn, mặt bàn thoáng, dễ thao tác.

b) Lắp đặt, chế tạo, thiết kế motor giảm tốc 180w cho máy cán mực khô nướng (món nhậu mực xé sợi)

Máy cán mực khô nướng (món nhậu mực xé sợi) dùng motor giảm tốc 180w tỉ số 1/30

Cách cỗ máy hoạt động:

  • Mực khô nướng sẵn được đặt lên khay vào, đẩy vào khe giữa 2 trục cán inox nằm ngang.
  • Motor giảm tốc 180W 1/30 đặt dưới mặt bàn, nhông trên trục ra kéo xích 1:2 lên trục cán dưới; 2 trục ăn khớp bánh răng nên quay ngược chiều nhau.
  • Trục cán quay ~ 23 v/p, kéo con mực qua khe, ép mỏng và làm mềm thớ thịt.
  • Ngay sau trục cán là trục dao đĩa xẻ sợi, các lưỡi cách nhau ~ 3 mm: mực cán mỏng đi qua dao, ra sợi đều rơi xuống khay hứng — món nhậu mực xé sợi bán ở quán bia, chợ đêm, quầy đồ khô.

Cận cảnh lưỡi cắt máy xé sợi mực khô: dao đĩa xẻ sợi ~3mm sau trục cán, dùng motor giảm tốc 180w tỉ số 1/30

  • Quan sát lưỡi cắt: trục dao đĩa inox đặt ngay sau 2 trục cán, lưỡi cách nhau ~ 3 mm.
  • Con mực đã ép mỏng đi qua dao, tách thành sợi đều, rơi thẳng xuống khay inox.
  • Muốn sợi to hơn: thay trục dao bước 5 mm, motor 180W 1/30 giữ nguyên.

Vì sao chọn motor giảm tốc 180w tỉ số 1/30 cho máy cán mực khô nướng (món nhậu mực xé sợi):

  • Trục cán ~ 23 v/p: mực đi qua chậm, ép mỏng mà không rách, không vụn.
  • 180W đủ khoẻ cho con mực khô dày, cứng.
  • Xích 1:2 đưa motor xuống gầm bàn, tránh dầu mỡ, vụn mực rơi vào motor.

c) Các máy khác dùng motor giảm tốc 180w

  • Máy đánh bóng ống inox: ratio 1/10 – 1/15, ống quay 93 – 140 vòng/phút.
  • Băng tải lò sấy: ratio 1/50 – 1/100, chạy chậm cho sấy kỹ.
  • Máy cắt rau củ băng chuyền: ratio 1/20.
  • Máy xay bột ướt nhỏ: ratio 1/5, ~ 280 vòng/phút.

4) Đấu điện motor giảm tốc 180w mini AC

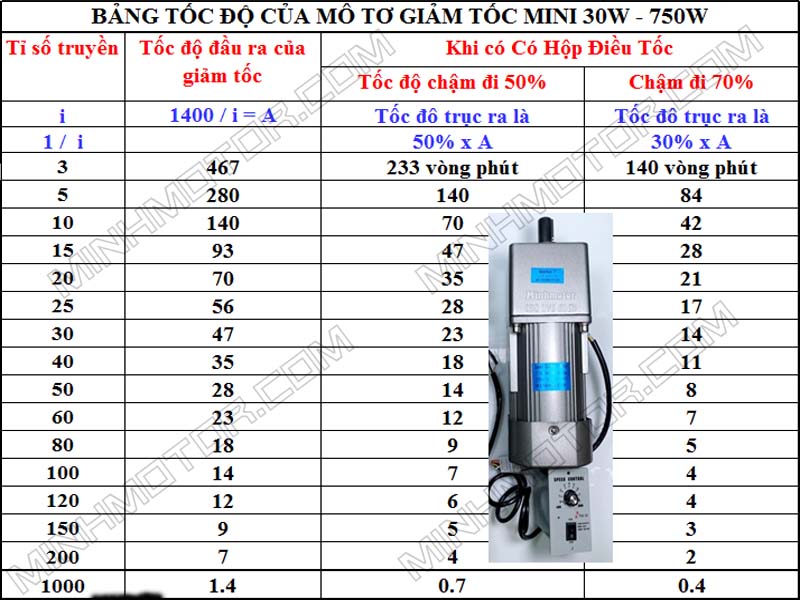

Đấu điện xuôi chiều và đảo chiều động cơ mini 180w. Xin xem video sau. Khi đấu điện vào hộp điều tốc, có thể giảm tốc độ xuống 50% hoặc 70%

Lưu ý, khi điều khiển tốc độ motor 1 pha 180w, nếu giảm quá 50% tốc độ ban đầu thì lực mô men ra sẽ yếu đi nhiều

Đấu điện motor giảm tốc 180w AC

Video sản phẩm RH RA Motor giảm tốc mini Trục Ra Vuông Góc

Hình ảnh motor mimi 180w đường kính trục 14mm như hình sau:

  • Tổng chiều cao: 215mm
  • Kích thước mặt bích vuông: 104x104mm
  • Khoảng cách tâm 2 lỗ bắt ốc: 85x85mm
  • Kích thước lỗ bắt ốc: 8mm
  • Chiều dài trục: 29mm
