Motor giảm tốc 25w 1 pha 220v còn gọi là động cơ giảm tốc 25w 1 pha 220v loại nhỏ mini. Đây là một trong 85 loại motor giảm tốc phổ biến nhất thị trường Việt Nam.

1) Phân loại motor giảm tốc 25w 220v

a) Motor giảm tốc 25W trục thẳng 4GN

  • Mã hàng: 4GN
  • Đường kính trục: 10 mm
  • Rãnh cavet: 4 mm
  • Motor giảm tốc 25w 220v: IKR 25w mã 4, tỉ số truyền: … , trục 10, chỉnh được tốc độ

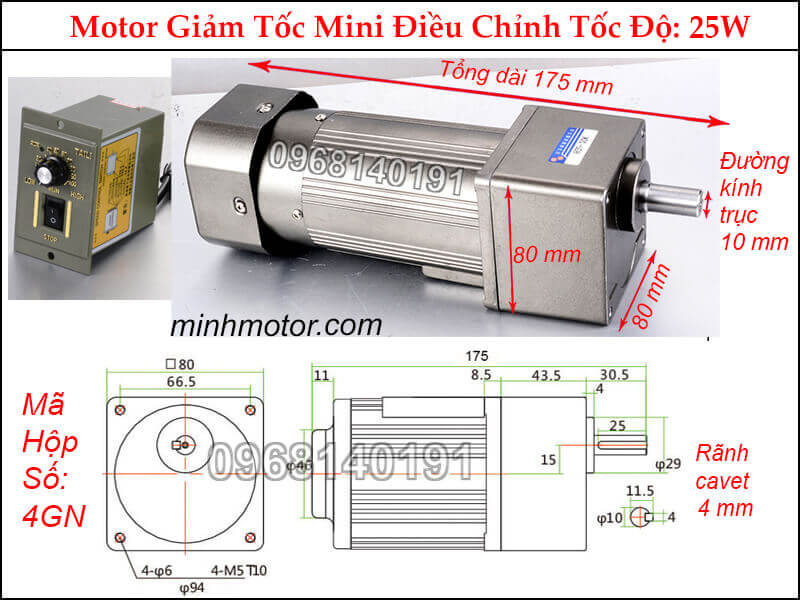

Motor giảm tốc mini 25w 1 pha 220V

Thông số motor giảm tốc 25w 1 pha 220v chỉnh tốc độ 4IK25RGN-C

Motor 25W 1 pha 220V có chỉnh tốc độThông số
Chỉnh tốc độBằng bộ điều tốc 220V, motor có dây tín hiệu tốc độ riêng
Model motor đầu trục răng (lắp hộp số)4IK25RGN-C
Công suất25W
Điện áp1 pha 220V, 50Hz
Số cực4 pole
Mô men định mức tại 1400 vòng/phút0.19 N.m
Tụ điện2µF / 450V
Mặt trục ra (gồm 4 lỗ bắt vít)Vuông 80 × 80mm

Thông số hộp số 4GN gắn motor 25w, ratio 1/3 – 1/200

Hộp số 4GN gắn motor 25WThông số
Mã hộp số4GN-□K (□ là tỉ số, vd 4GN-30K)
Trục raØ10mm, then 4mm
Tỉ số truyền có hàngRatio 1/3 tới 1/200
Tốc độ trục ra của hộp giảm tốc (4P)467 – 7 vòng/phút
Mô men trục ra cho phép0.48 – 8 N.m (từ 1/60 trở lên: ~ 8 N.m)
Lỗ bắt hộp số4 lỗ Ø6, trên vòng tròn Ø94
Mã bộ hoàn chỉnh (ví dụ)4IK25RGN-C + 4GN-30K
  • Dải chỉnh tốc độ motor: 90 – 1400 vòng/phút
  • Mô men khởi động: 0.10 N.m
  • Chế độ làm việc: Liên tục
  • Motor chỉnh xuống 400 – 90 vòng/phút: lực mô men còn ~ dưới 30% so với ở 1400 vòng/phút.
  • Dòng định mức motor 25W 220V cùng cỡ: 0.35A.
  • Model motor trục tròn gắn hộp NMRV: 4IK25RA-C (25W 1 pha 220V, chỉnh tốc độ 90 – 1400 vòng/phút)

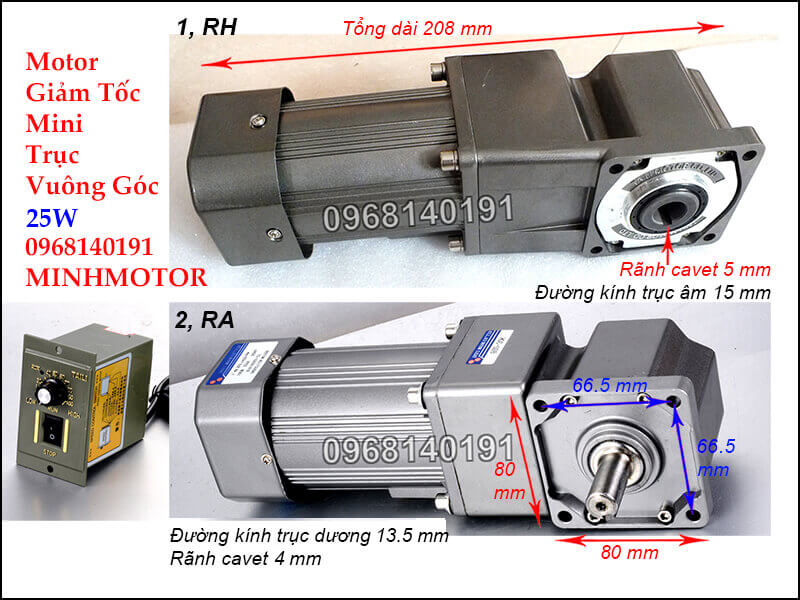

b) Motor giảm tốc 25w mini trục ra vuông góc

Loại 1: Động cơ giảm tốc 25w cốt ra vuông gốc cốt âm RH

  • Đường kính trục âm 15mm, rãnh cavet: 5mm
  • Mã hàng hộp số: RH 4GN (25w)
  • Kích thước hộp số: 80x80mm
  • Motor giảm tốc 25w 1 pha 220v RH 25w mã 4, tỉ số truyền: …  , trục âm vuông góc: 15mm

Động cơ giảm tốc 30w trục ra vuông gốc cốt âm RH

Thông số hộp số RH 4GN trục ra vuông góc gắn motor 25w

Hộp số RH 4GN gắn motor 25WThông số
Mã hộp số trục ra vuông gócRH 4GN (trục ra âm)
Trục ra âmØ15mm, then 5mm
Tỉ số truyền có hàngRatio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)280 – 14 vòng/phút
Lỗ bắt hộp số4 lỗ Ø7, trên vòng tròn Ø94
Mã bộ hoàn chỉnh (ví dụ)4IK25RGN-C + RH 4GN tỉ số 1/30

Loại 2: Giảm tốc 25w trục ra vuông gốc cốt dương RA

  • Đường kính trục ra 12mm, chốt cavet: 4mm
  • Tốc độ giảm từ 280 vòng đến dưới 7 vòng/phút
  • Motor giảm tốc 25w 1 pha 220v RA 25w mã 4, tỉ số truyền: …  , trục dương vuông góc: 12mm

Giảm tốc 30w trục ra vuông gốc cốt dương RA

Thông số hộp số RA 4GN trục ra vuông góc gắn motor 25w

Hộp số RA 4GN gắn motor 25WThông số
Mã hộp số trục ra vuông gócRA 4GN (trục ra dương)
Trục ra dươngØ12mm, then 4mm
Tỉ số truyền có hàngRatio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)280 – 14 vòng/phút
Lỗ bắt hộp số4 lỗ Ø7, trên vòng tròn Ø94
Mã bộ hoàn chỉnh (ví dụ)4IK25RGN-C + RA 4GN tỉ số 1/30

2) Tính toán lực tải, trọng tải, mô men trên băng tải mini dùng motor giảm tốc 25w

Băng tải mini nằm ngang chở hộp bánh kẹo, hộp giấy nhẹ dùng motor giảm tốc 25w 1 pha 220v

Trọng tải băng tải mini chở hộp bánh kẹo, hộp giấy nhẹ theo tỉ số truyền, tốc độ của motor giảm tốc 25w

  • Giả sử đường kính con lăn rulo chủ động = 50 mm.
  • Giả sử có nhiều con lăn đỡ giảm ma sát.
  • Giả sử băng tải nằm ngang.
  • Giả sử mỗi ngày làm việc 8 tiếng.
Tỉ số truyềnTốc độ trục ra (vòng/phút)Mô-men trục ra (Nm)Hàng kéo được trên băng tải (kg)Tốc độ trên băng tải (m/phút)
1/101400,92~ 622
1/1593,31,29~ 914,7
1/20701,67~ 1211
1/3046,72,65~ 187,3
1/40353,5~ 245,5
1/50284,33~ 294,4
1/6023,35,31~ 363,7
1/8017,56,63~ 452,7
1/100147,97~ 542,2
  • Đã giảm 50% tải cho băng tải chạy liên tục dài ngày.
  • Con lăn to hơn: băng chạy nhanh hơn, hàng kéo giảm.
  • Mô-men tỉ số 1/15, 1/80 tính quy đổi.

3) Video đấu điện motor giảm tốc 25w 1 pha 220v

Đấu điện xuôi chiều và đảo chiều động cơ mini 25w. Xin xem video sau. Khi đấu điện vào hộp điều tốc, có thể giảm tốc độ xuống 50% hoặc 70%

Lưu ý, khi điều khiển tốc độ motor 1 pha 25w, nếu giảm quá 50% tốc độ ban đầu thì lực mô men ra sẽ yếu đi nhiều

Mời bạn xem hình minh họa dây đấu điện động cơ giảm tốc Mini 25w AC

Đấu điện motor giảm tốc 25w AC

Bộ điều chỉnh tốc độ Motor Giảm Tốc 1 Pha 220v là hộp mầu đen vỏ nhựa như trong video.

Video sản phẩm RH RA Motor Giảm Tốc mini 25w Trục Ra Vuông Góc

Xin Lưu ý motor giảm tốc mini 25w có bộ điều chỉnh tốc độ để làm chậm lại 50% vận tốc của trục ra



Ngoài ra, quý vị có thể xem thêm các mẫu motor giảm tốc bán chạy nhất Việt Nam tại đây:

4) Ưu điểm motor giảm tốc 25w 1 pha 220v

  • Chạy điện 1 pha 220V, hộp điều tốc chỉnh 90 – 1400 vòng/phút, không cần biến tần.
  • Thân nhỏ 80 × 80mm, nhẹ, gắn được lên khung nhôm định hình.
  • Đổi tỉ số chỉ cần thay hộp số 4GN, giữ nguyên motor.
  • Cùng một motor lắp được 3 kiểu trục ra: thẳng, RH âm, RA dương.
  • Tiêu thụ điện thấp, chạy liên tục 8 – 24 giờ/ngày.

5) Ứng dụng motor giảm tốc 25w 1 pha 220v theo từng tỉ số truyền

a) Lắp đặt, chế tạo, thiết kế motor giảm tốc 25w 1 pha cho máy ấp trứng tự đảo khay

Máy ấp trứng tự đảo khay dùng motor giảm tốc 25w 1 pha tỉ số 1/200

Cách cỗ máy hoạt động:

  • Motor giảm tốc 25W 1/200 bắt mặt hộp số vào vách hông tủ ấp, trục ra mang đĩa tay quay.
  • Chốt trên đĩa tay quay kéo thanh truyền, thanh truyền đẩy thanh đứng nối đầu 5 khay trứng; khay nghiêng qua lại ±45°.
  • Rơ le hẹn giờ cho motor chạy mỗi 2 giờ một lần, mỗi lần đảo khay sang phía bên kia rồi dừng.
  • Đảo trứng để ấm đều mọi mặt, phôi không dính vào vỏ, gà con nở đều hơn.

Vì sao chọn motor giảm tốc 25w 1 pha tỉ số 1/200 cho máy ấp trứng tự đảo khay:

  • Tay quay ~ 7 v/p (1.400 / 200): khay nghiêng từ từ, trứng không lăn va nhau.
  • 25W chạy 220V, tốn điện rất ít khi tủ ấp chạy liên tục 21 ngày.
  • Tỉ số 1/200 hãm tự nhiên nhờ nhiều cấp bánh răng, khay đứng yên khi motor dừng.

b) Các máy khác dùng motor giảm tốc 25w 1 pha

  • Bàn xoay trưng bày sản phẩm: tỉ số 1/100 – 1/200, quay 7 – 14 vòng/phút.
  • Xoay biển quảng cáo, mô hình: tải nhẹ dưới 5kg, ratio 1/50.
  • Băng tải mini phòng thí nghiệm: ratio 1/10 – 1/20, băng chạy 5 – 10 m/phút.
  • Máy khuấy mẫu 1 – 2 lít: ratio 1/5 – 1/10, 140 – 280 vòng/phút.
Tỉ số truyềnTốc độ trục ra (vòng/phút)Mô men tối đa (Nm)Loại máy phù hợp
1/34670,27Máy khuấy mẫu dung dịch phòng thí nghiệm
1/3,63890,32Máy đánh trứng mini, máy khuấy sữa hạt
1/52800,44Máy lắc ống nghiệm, máy trộn mỹ phẩm mẻ nhỏ
1/62330,53Máy khuấy keo, khuấy mực in mẻ nhỏ
1/7,51870,67Máy quấn chỉ, quấn dây điện nhỏ
1/91560,79Máy đánh bóng trang sức mini dạng quay
1/101400,92Băng tải mini chạy nhanh đếm sản phẩm (~22 m/phút)
1/12,51121,11Máy dán nhãn chai lọ
1/1593,31,29Băng tải đóng gói bánh kẹo (~14,6 m/phút)
1/1877,81,58Băng chuyền máy in date bao bì
1/20701,67Băng tải sấy khô linh kiện nhỏ (~11 m/phút)
1/25562,17Máy rang hạt dẻ, đậu phộng mini
1/3046,72,65Lồng quay sấy thảo dược nhỏ
1/3638,93,17Máy sàng bột dạng lồng quay mini
1/40353,5Thùng quay trộn mẫu thức ăn chăn nuôi
1/50284,33Máy cuốn rèm, cuốn bạt mini
1/6023,35,31Băng tải dọn phân chuồng chim cút (~3,7 m/phút)
1/7518,76,25Băng chuyền sushi nhà hàng (~2,9 m/phút)
1/9015,67,17Bàn xoay trang trí bánh kem
1/100147,97Kệ xoay trưng bày điện thoại, trang sức
1/12011,79,27Máy quay xiên chả, xiên que nướng nhỏ
1/1509,310Lò quay gà nhỏ 1–2 con
1/1807,810Mô hình quay, đèn quay trang trí
1/200710Bàn xoay chụp ảnh sản phẩm 360 độ

6) Câu hỏi thường gặp về motor giảm tốc 25w 1 pha 220v

a) Cho người sắp mua, khảo giá motor giảm tốc 25w 1 pha 220v

  • Motor giảm tốc 25w khác motor 30w thế nào, nên chọn loại nào? Cùng hộp số 4GN, cùng trục 10 mm, cùng kích thước lắp. Motor 25W có mô men thấp hơn khoảng 17%: tỉ số 1/60 được 5,31 Nm, còn 30W được 6,37 Nm. Tải cần dưới 5 Nm thì chọn 25W cho rẻ. Tải sát 6 Nm thì chọn 30W.
  • Motor giảm tốc 25w chạy điện nhà 220V được không? Được. Motor chạy điện 1 pha 220V dân dụng, dòng 0.26 A, có tụ đi kèm. Không cần điện 3 pha, không cần biến tần.
  • Motor giảm tốc 25w quay gà nướng được không? Được, với lò nhỏ 1–2 con gà. Chọn tỉ số 1/150 hoặc 1/180, tốc độ 9,3 – 7,8 vòng/phút, mô men 10 Nm. Xiên 3–5 con vịt, thịt lệch tâm nhiều thì 25W không đủ lực, cần motor 60W trở lên.
  • Motor giảm tốc 25w kéo băng tải được bao nhiêu kg? Băng tải nằm ngang, rulo Ø50 mm: tỉ số 1/60 kéo ~36 kg, chạy 3,7 m/phút; tỉ số 1/100 kéo ~54 kg, chạy 2,2 m/phút. Hàng trên 55 kg thì 25W không kéo nổi lâu dài.
  • Mua xong đổi tỉ số truyền được không? Không. Hộp số và motor lắp liền thành bộ. Muốn linh hoạt thì chọn tỉ số nhanh hơn một chút, rồi dùng bộ điều tốc giảm tối đa 50% tốc độ.
  • Nên chọn trục thẳng IKR hay trục vuông góc RH, RA? Máy có chỗ lắp dọc trục thì chọn IKR trục thẳng 10 mm. Máy chật, cần trục quay 90 độ thì chọn RH cốt âm 15 mm (lồng thẳng vào trục máy) hoặc RA trục dương 12 mm.

b) Cho người mới mua motor giảm tốc 25w, cần dùng cho đúng

  • Đấu điện motor giảm tốc 25w thế nào? Làm theo hình đấu dây ở mục 5: dây chung vào một cực điện, tụ nối giữa hai dây còn lại. Muốn đổi chiều quay thì đảo vị trí cấp điện giữa hai dây đó.
  • Đảo chiều khi motor đang quay được không? Không. Phải chờ trục dừng hẳn 1–2 giây rồi mới đảo. Đảo chiều đột ngột dễ mẻ răng hộp số nhỏ 4GN.
  • Lắp motor đứng hoặc nằm ngang được không? Được cả hai. Hộp số bôi trơn bằng mỡ, không chảy dầu khi lắp đứng.

c) Cho người đã dùng, cần bảo trì motor giảm tốc 25w

  • Vỏ motor nóng có sao không? Không sao nếu vỏ nóng ấm và chạy êm. Nóng đến mức không đặt tay được quá 3 giây, kèm mùi khét, là motor đang quá tải: giảm tải hoặc đổi sang tỉ số lớn hơn.
  • Hộp số 4GN có cần thay dầu không? Không. Hộp bôi mỡ kín từ nhà máy. Sau 6–12 tháng chỉ cần kiểm tra phớt trục ra có rỉ mỡ không.
  • Dấu hiệu hỏng tụ là gì? Motor kêu ù nhưng không tự quay, hoặc phải mồi tay mới chạy. Thay tụ mới đúng số µF ghi trên tụ cũ.

d) Cho người dùng mắc lỗi, cần cách sửa motor giảm tốc 25w

  • Motor kêu ù nhưng trục không quay thì sửa sao? Tháo tải ra rồi chạy thử. Chạy được thì tải bị kẹt hoặc quá nặng. Vẫn không chạy thì kiểm tra tụ và dây nối.
  • Trục ra quay nhưng máy không chạy? Rơi then cavet 4 mm hoặc lỏng vít bắt puly, nhông. Lắp lại then, siết vít vào mặt phẳng của trục.
  • Vặn điều tốc thấp thì motor yếu, hay dừng? Do giảm quá 50% tốc độ, mô men tụt mạnh. Đổi sang tỉ số truyền lớn hơn để có tốc độ thấp mà vẫn đủ lực.
