Động cơ giảm tốc 120w 1 pha 220v còn gọi là motor giảm tốc 120w 1 pha 220v. Đây là một trong 85 loại động cơ giảm tốc mini bán chạy nhất, phổ biến nhất thị trường Việt Nam.

Tốc độ, tỉ số truyền motor giảm tốc 120w

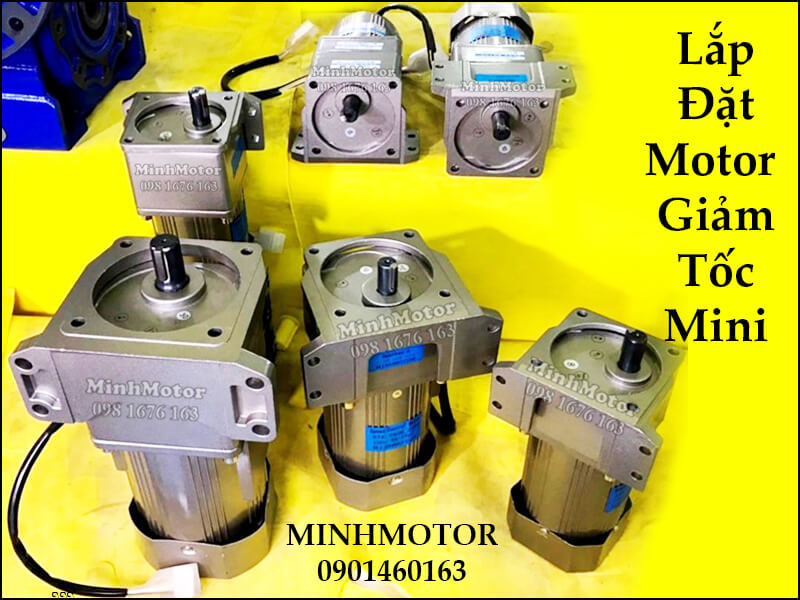

1) Phân loại motor giảm tốc 120w

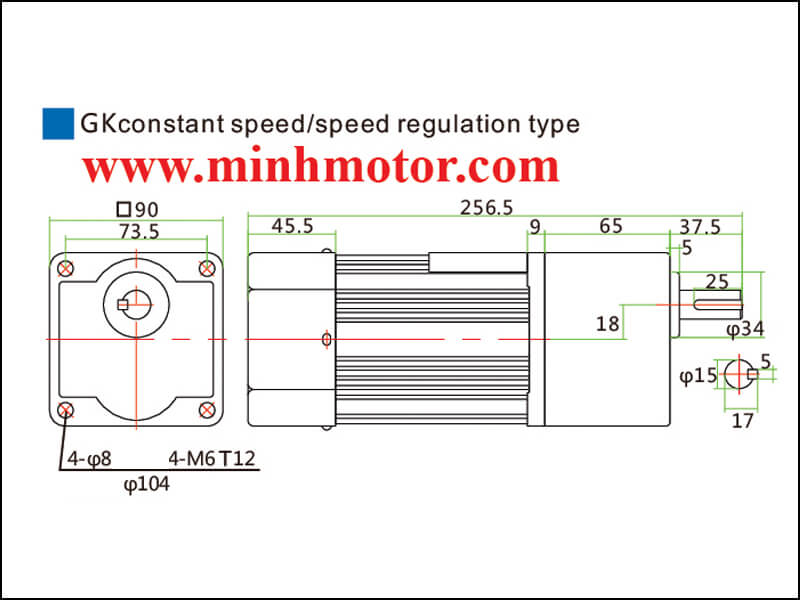

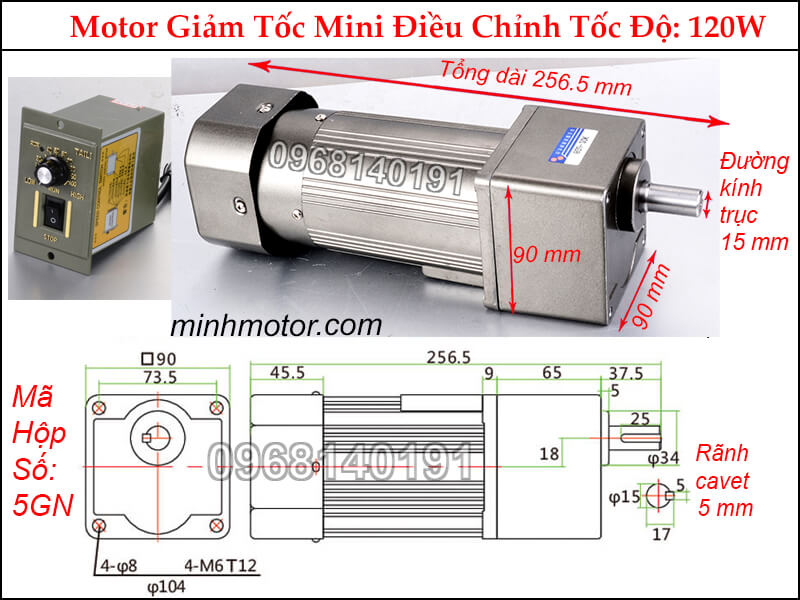

a) Motor giảm tốc 120w mini trục thẳng

  • Đường kính trục: 15 mm
  • Rãnh cavet: 5 mm
  • Mã hàng hộp số: 5GN
  • Motor giảm tốc 120w 220v: IKR 120w mã 5, tỉ số truyền: … , trục 15, chỉnh được tốc độ

Thông số motor giảm tốc 120w 1 pha 220v chỉnh tốc độ 5IK120RGU-CF

Motor 120W 1 pha 220V có chỉnh tốc độThông số
Chỉnh tốc độBằng bộ điều tốc 220V, motor có dây tín hiệu tốc độ riêng
Model motor đầu trục răng (lắp hộp số)5IK120RGU-CF
Công suất120W
Điện áp1 pha 220V, 50Hz
Số cực4 pole
Mô men định mức tại 1400 vòng/phút0.88 N.m
Tụ điện6µF / 450V
Mặt trục ra (gồm 4 lỗ bắt vít)Vuông 90 × 90mm

Thông số hộp số 5GU gắn motor 120w, ratio 1/3 – 1/200

Hộp số 5GU gắn motor 120WThông số
Mã hộp số5GU-□K (□ là tỉ số, vd 5GU-30K)
Trục raØ15mm, then 5mm
Tỉ số truyền có hàngRatio 1/3 tới 1/200
Tốc độ trục ra của hộp giảm tốc (4P)467 – 7 vòng/phút
Mô men trục ra cho phép2.32 – 20 N.m (từ 1/30 trở lên: ~ 20 N.m)
Lỗ bắt hộp số4 lỗ Ø8.8, trên vòng tròn Ø104
Mã bộ hoàn chỉnh (ví dụ)5IK120RGU-CF + 5GU-30K
  • Dải chỉnh tốc độ motor: 90 – 1400 vòng/phút
  • Mô men khởi động: 0.40 N.m
  • Chế độ làm việc: Liên tục
  • Motor chỉnh xuống 400 – 90 vòng/phút: lực mô men còn ~ dưới 30% so với ở 1400 vòng/phút.
  • Dòng định mức motor 120W 220V cùng cỡ: 1.06A.

Trọng tải, băng tải mini theo tỉ số truyền, tốc độ của motor giảm tốc 120W

  • Giả sử đường kính con lăn rulo chủ động = 80 mm.
  • Giả sử có nhiều con lăn đỡ giảm ma sát.
  • Giả sử băng tải nằm ngang.
  • Giả sử mỗi ngày làm việc 8 tiếng.
Tỉ số truyềnTốc độ trục ra (vòng/phút)Mô-men trục ra (Nm)Hàng kéo được trên băng tải (kg)Tốc độ trên băng tải (m/phút)
1/101405,092235,2
1/1593,37,593223,5
1/207010,14317,6
1/3046,714,96311,7
1/403520,1858,8
1/502825,51087
1/6023,329,41255,9
1/8017,536,81564,4
1/1001444,11873,5
  • Đã giảm 50% tải cho băng tải chạy liên tục dài ngày.
  • Con lăn to hơn: băng chạy nhanh hơn, hàng kéo giảm.
  • Mô-men tỉ số 1/15, 1/80 tính quy đổi.

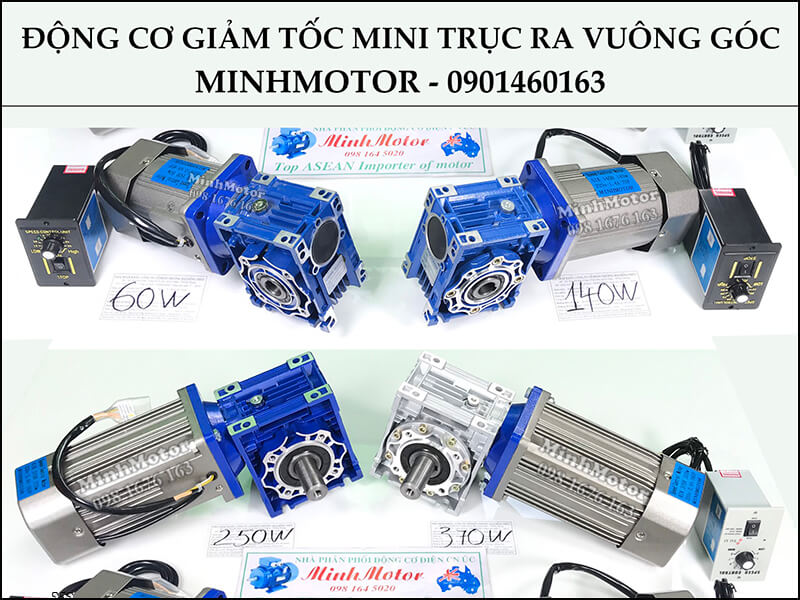

b) Động cơ giảm tốc 120w mini trục vuông góc, NMRV size 40

  • Lắp với hộp chỉnh tốc NMRV 40
  • Đường kính cốt trục: 18mm
  • Mã hàng IRV 120w: motor 120w mã 5IK + NMRV size 40, trục dương 18mm

  • Mã hàng IRV 120w: motor 120w mã 5IK + NMRV size 40, trục âm 18mm

  • Model motor trục tròn gắn hộp NMRV: 5IK120RA-CF (120W 1 pha 220V, chỉnh tốc độ 90 – 1400 vòng/phút)

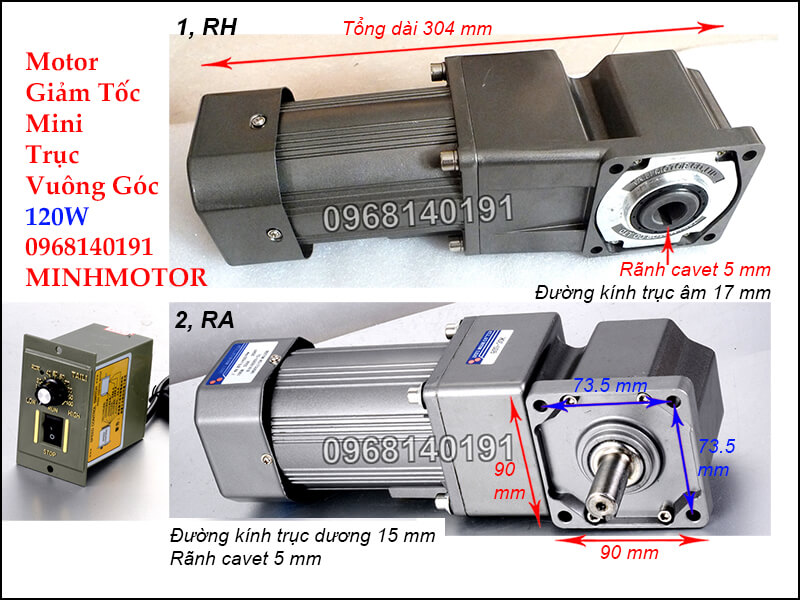

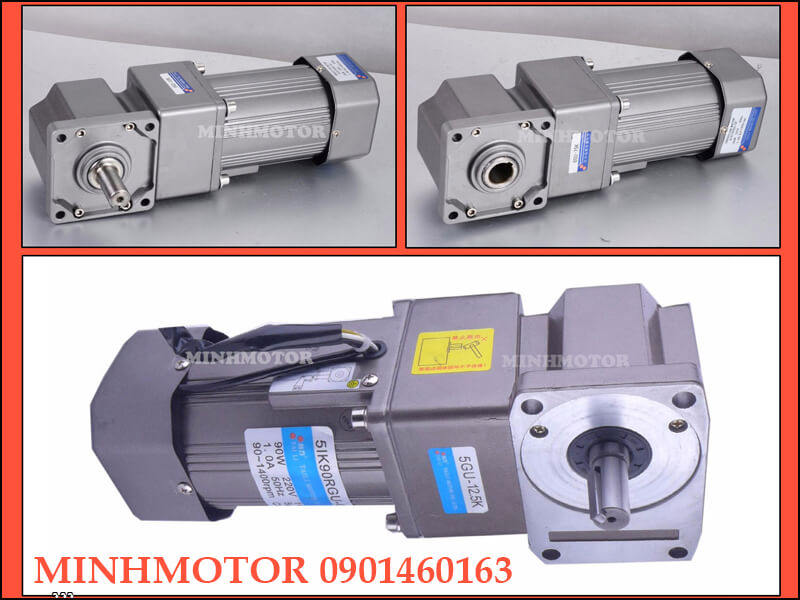

c) Motor giảm tốc 120w mini trục vuông góc

Loại 1: Giảm tốc trục ra vuông gốc cốt âm RH

  • Đường kính trục âm 17mm
  • Rãnh cavet: 5mm
  • Motor giảm tốc 120w 1 pha 220v RH 120w mã 5, tỉ số truyền: …  , trục âm vuông góc: 17mm

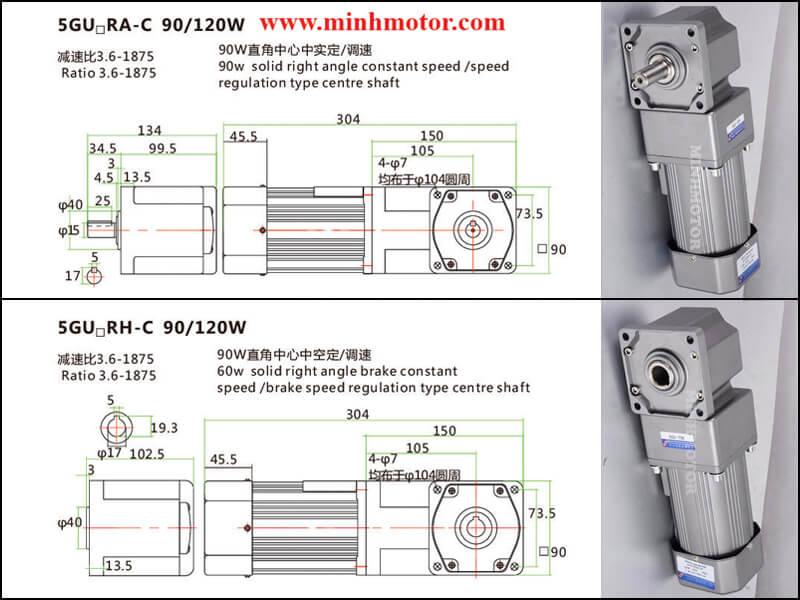

Thông số hộp số RH 5GU trục ra vuông góc gắn motor 120w

Hộp số RH 5GU gắn motor 120WThông số
Mã hộp số trục ra vuông gócRH 5GU (trục ra âm)
Trục ra âmØ17mm, then 5mm
Tỉ số truyền có hàngRatio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)280 – 14 vòng/phút
Lỗ bắt hộp số4 lỗ Ø7, trên vòng tròn Ø104
Mã bộ hoàn chỉnh (ví dụ)5IK120RGU-CF + RH 5GU tỉ số 1/30

Loại 2: Giảm tốc 120w trục ra vuông gốc cốt dương RA

  • Đường kính trục 15mm
  • Kích thước hộp số 90x90mm
  • Motor giảm tốc 120w 1 pha 220v RA 120w mã 5, tỉ số truyền: …  , trục dương vuông góc: 15mm

Thông số hộp số RA 5GU trục ra vuông góc gắn motor 120w

Hộp số RA 5GU gắn motor 120WThông số
Mã hộp số trục ra vuông gócRA 5GU (trục ra dương)
Trục ra dươngØ15mm, then 5mm
Tỉ số truyền có hàngRatio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)280 – 14 vòng/phút
Lỗ bắt hộp số4 lỗ Ø7, trên vòng tròn Ø104
Mã bộ hoàn chỉnh (ví dụ)5IK120RGU-CF + RA 5GU tỉ số 1/30

d) Động cơ giảm tốc 120w mini trục vuông góc, NMRV size 30

  • Khi lắp với hộp số nmrv size 30 có: đường kính trục âm 14mm
  • Tốc độ giảm từ 5- 100 lần chậm nhất khoảng 7 vòng/phút
  • Mã hàng IRV 120w: motor 120w 5IK + NMRV size 30, trục âm 14mm

Khi lắp gắn trục dương có kích thước như hình sau đây:

  • Đường kính trục: 14mm, chiều dài trục: 30mm
  • Mã hàng IRV 120w: motor 120w 5IK + NMRV size 30, trục dương 14mm

e) Motor giảm tốc mini 120w mặt bích

  • Kích thước mặt bích: 130x60mm
  • Mã hàng hộp số: GS 5GN (120w)
  • Đường kính trục ra: 15mm

2) Ưu điểm động cơ giảm tốc 120w 1 pha 220v

  • Mô men ~ 20 N.m từ ratio 1/30, khởi động tải nặng tốt hơn bản 90W.
  • Chạy 220V, dòng ~ 1.06A, không cần nguồn 3 pha.
  • Hộp điều tốc cho chỉnh tốc tại máy, đổi sản phẩm không cần thay hộp số.
  • Hộp 5GU dùng chung nhiều cỡ motor, dễ thay thế.
  • Nhiều kiểu trục ra cho cùng một motor.

3) Ứng dụng của motor giảm tốc 120w mini

a) Lắp đặt, chế tạo, thiết kế motor giảm tốc 120w cho băng chạy bộ cho gà

Băng chạy bộ cho gà dùng motor giảm tốc 120w tỉ số 1/30

Cách cỗ máy hoạt động:

  • Băng tải cao su xanh dài 2 m, 2 bên có vách chắn trong suốt, gà đi bộ trên băng.
  • Motor giảm tốc 120W 1/30 bắt dưới khung đầu băng, nhông trên trục ra kéo xích 1:2 lên con lăn đầu băng.
  • Băng chạy ~ 9 m/phút, gà phải bước theo, vận động cơ đùi, cơ ức.
  • Cho gà đi bộ mỗi ngày vài lượt trước khi xuất chuồng, thịt săn chắc, dai hơn gà nuôi nhốt.

Vì sao chọn motor giảm tốc 120w tỉ số 1/30 cho băng chạy bộ cho gà:

  • Băng ~ 9 m/phút: gà đi bộ nhẹ, không ngã, không hoảng.
  • Hộp chỉnh tốc tăng dần tốc độ theo tuổi gà.
  • 120W kéo được băng 2 m có 5–6 con gà.

b) Lắp đặt, chế tạo, thiết kế motor giảm tốc 120w cho bồn khuấy sơn móng tay 50 lít

Bồn khuấy sơn móng tay 50 lít dùng motor giảm tốc 120w tỉ số 1/20

Cách cỗ máy hoạt động:

  • Bồn inox 50 lít có giá ngang trên miệng; motor giảm tốc 120W 1/20 đặt đứng trên giá, trục ra chĩa xuống nối trục cánh.
  • Cánh khuấy mỏ neo quay ~ 70 v/p, sát đáy và thành bồn.
  • Nhựa nitro, dung môi, bột màu đổ vào, khuấy tới khi màu đều, không vón cục.
  • Mở van xả đáy, chiết ra chai sơn móng tay.

Vì sao chọn motor giảm tốc 120w tỉ số 1/20 cho bồn khuấy sơn móng tay 50 lít:

  • Cánh ~ 70 v/p: trộn sánh đều, không tạo bọt trong sơn.
  • 120W 220V đủ cho bồn 50 lít sơn lỏng.
  • Chỉnh tốc khi đổi màu, đổi độ đặc.

c) Các máy khác dùng motor giảm tốc 120w

  • Máy rang hạt cà phê, hạt điều 5kg: ratio 1/30 – 1/40, lồng quay 35 – 47 vòng/phút.
  • Máy trộn bột 10kg: ratio 1/15 – 1/20.
  • Bàn xoay in lụa: ratio 1/50 – 1/100.
  • Băng tải phân loại trái cây: ratio 1/20, chỉnh chậm cho công nhân nhặt.

4) Đấu điện động cơ giảm tốc 120w mini AC

Đấu điện xuôi chiều và đảo chiều động cơ mini 120w. Xin xem video sau. Khi đấu điện vào hộp điều tốc, có thể giảm tốc độ xuống 50% hoặc 70%

Lưu ý, khi điều khiển tốc độ motor 1 pha 120w, nếu giảm quá 50% tốc độ ban đầu thì lực mô men ra sẽ yếu đi nhiều

Đấu điện motor giảm tốc 120w AC

Video sản phẩm RH RA Motor Giảm Tốc mini 120w Trục Ra Vuông Góc

Hình ảnh motor mimi 120w đường kính trục 14mm như hình sau:

  • Tổng chiều cao: 170mm
  • Kích thước mặt bích vuông: 90x90mm
  • Khoảng cách tâm 2 lỗ bắt ốc: 73x73mm
  • Kích thước lỗ bắt ốc: 8mm
  • Chiều dài trục: 29mm
