Motor giảm tốc 30w 1 pha 220v còn gọi là động cơ giảm tốc 30w 1 pha 220v loại nhỏ mini. Đây là là một trong 85 loại motor giảm tốc phổ biến nhất thị trường Việt Nam.

Tính năng motor giảm tốc 30w

1) Phân loại motor giảm tốc 30w 220v

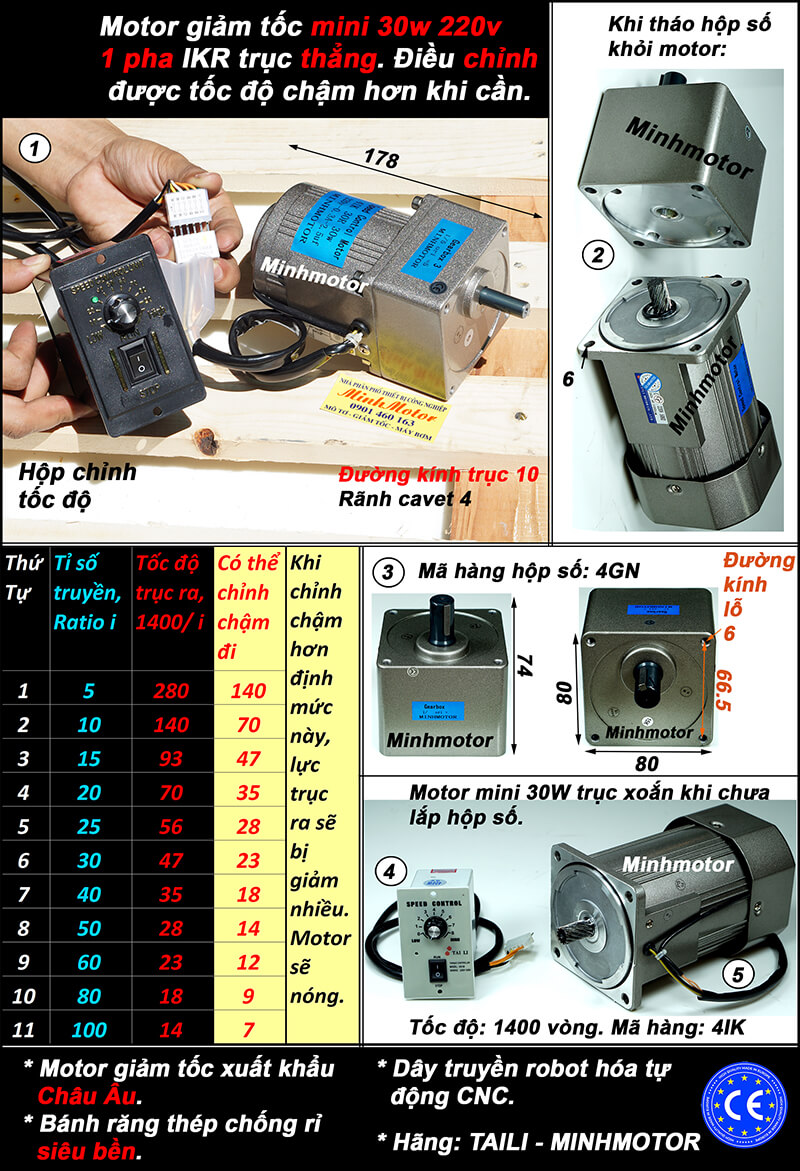

a) Motor giảm tốc 30w mini trục thẳng

  • Mã hàng: 4GN
  • Đường kính trục: 10 mm
  • Rãnh cavet: 4 mm
  • Motor giảm tốc 30w 220v: IKR 30w mã 4, tỉ số truyền: … , trục 10, chỉnh được tốc độ

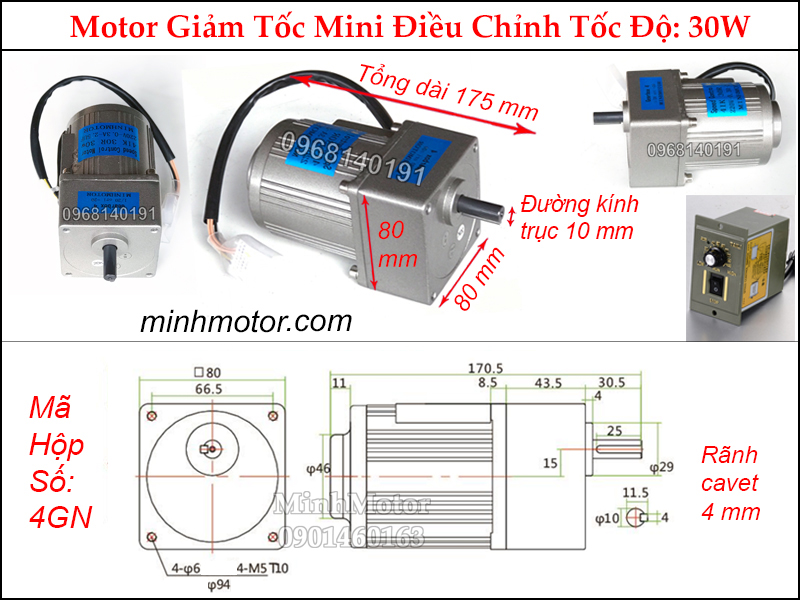

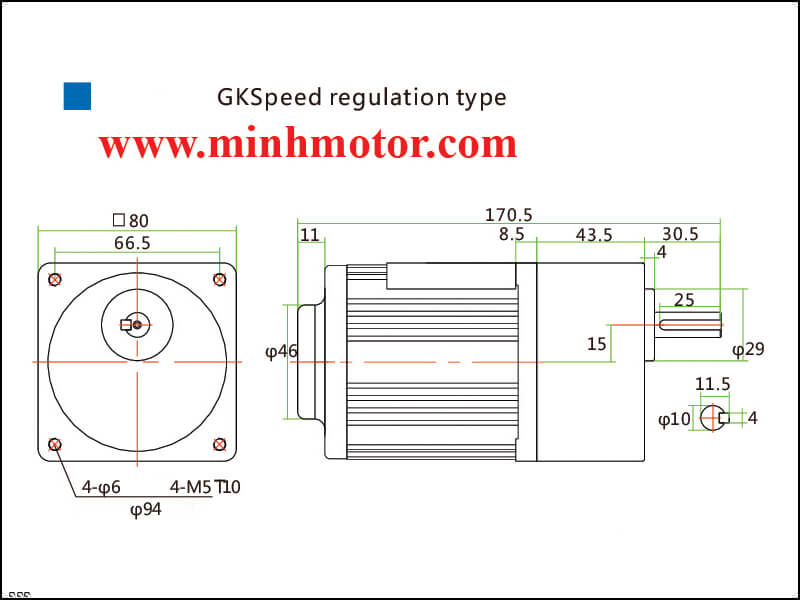

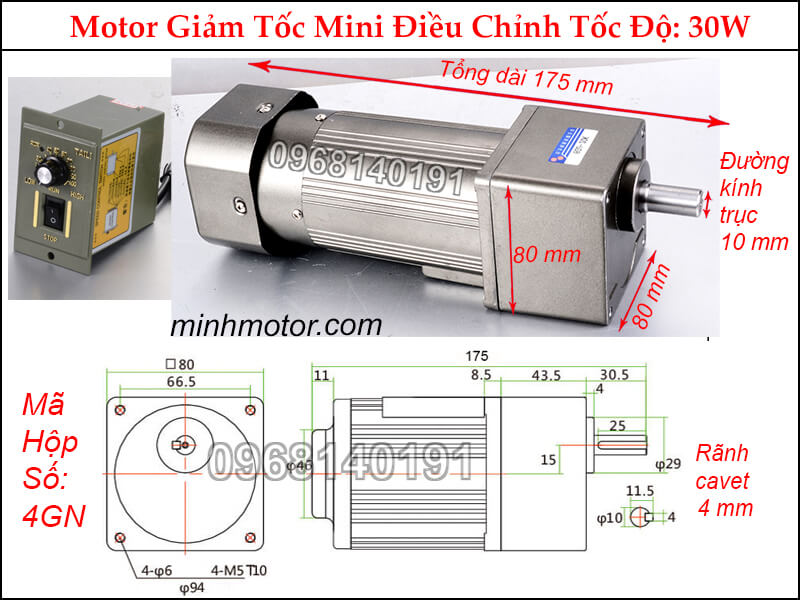

Thông số motor giảm tốc 30w 1 pha 220v chỉnh tốc độ 4IK30RGN-C

Motor 30W 1 pha 220V có chỉnh tốc độThông số
Chỉnh tốc độBằng bộ điều tốc 220V, motor có dây tín hiệu tốc độ riêng
Model motor đầu trục răng (lắp hộp số)4IK30RGN-C
Công suất30W
Điện áp1 pha 220V, 50Hz
Số cực4 pole
Mô men định mức tại 1400 vòng/phút~ 0.23 N.m
Tụ điện2µF / 450V
Mặt trục ra (gồm 4 lỗ bắt vít)Vuông 80 × 80mm

Thông số hộp số 4GN gắn motor 30w, ratio 1/3 – 1/200

Hộp số 4GN gắn motor 30WThông số
Mã hộp số4GN-□K (□ là tỉ số, vd 4GN-30K)
Trục raØ10mm, then 4mm
Tỉ số truyền có hàngRatio 1/3 tới 1/200
Tốc độ trục ra của hộp giảm tốc (4P)467 – 7 vòng/phút
Mô men trục ra cho phép~ 0.58 – 8 N.m (từ 1/50 trở lên: ~ 8 N.m)
Lỗ bắt hộp số4 lỗ Ø6, trên vòng tròn Ø94
Mã bộ hoàn chỉnh (ví dụ)4IK30RGN-C + 4GN-30K
  • Dải chỉnh tốc độ motor: 90 – 1400 vòng/phút
  • Mô men khởi động: ~ 0.12 N.m
  • Chế độ làm việc: Liên tục
  • Motor chỉnh xuống 400 – 90 vòng/phút: lực mô men còn ~ dưới 30% so với ở 1400 vòng/phút.
  • Model motor trục tròn gắn hộp NMRV: 4IK30RA-C (30W 1 pha 220V, chỉnh tốc độ 90 – 1400 vòng/phút)

  • Motor giảm tốc mini trục thẳng chỉnh được tốc độ chậm đi: IKR 30w - tỉ số truyền - mã 4

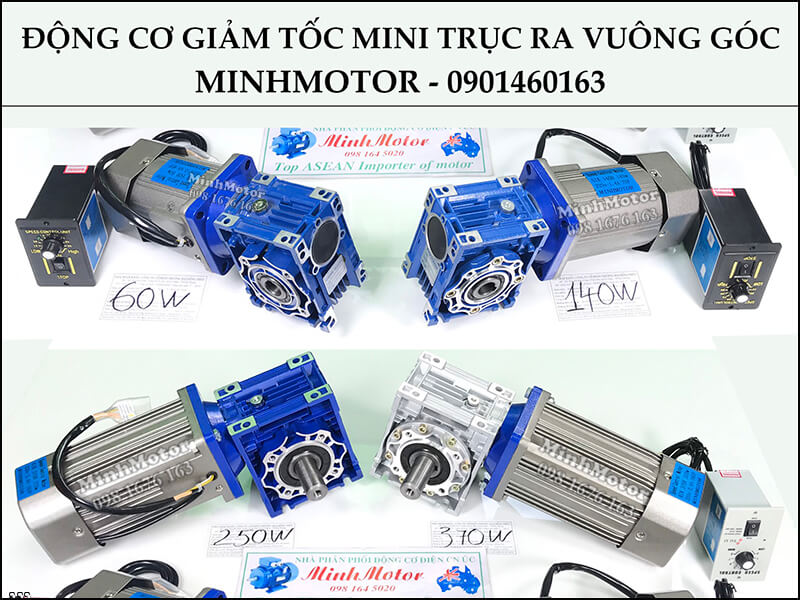

b) Motor giảm tốc 30w mini trục ra vuông góc

Kiểu 1: Động cơ giảm tốc 30w trục ra vuông gốc cốt âm RH

  • Đường kính cốt âm 15mm, rãnh cavet: 5mm
  • Mã hàng hộp số: RH 4GN (30w)
  • Motor giảm tốc 30w 1 pha 220v RH 30w mã 4, tỉ số truyền: …  , trục âm vuông góc: 15mm

Thông số hộp số RH 4GN trục ra vuông góc gắn motor 30w

Hộp số RH 4GN gắn motor 30WThông số
Mã hộp số trục ra vuông gócRH 4GN (trục ra âm)
Trục ra âmØ15mm, then 5mm
Tỉ số truyền có hàngRatio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)280 – 14 vòng/phút
Lỗ bắt hộp số4 lỗ Ø7, trên vòng tròn Ø94
Mã bộ hoàn chỉnh (ví dụ)4IK30RGN-C + RH 4GN tỉ số 1/30

Kiểu 2: Giảm tốc 30w trục ra vuông gốc cốt dương RA

  • Đường kính trục ra 12mm
  • Kích thước hộp số: 80x80mm
  • Tốc độ giảm từ 280 vòng đến dưới 7 vòng/phút
  • Motor giảm tốc 30w 1 pha 220v RA 30w mã 4, tỉ số truyền: …  , trục dương vuông góc: 12mm

Thông số hộp số RA 4GN trục ra vuông góc gắn motor 30w

Hộp số RA 4GN gắn motor 30WThông số
Mã hộp số trục ra vuông gócRA 4GN (trục ra dương)
Trục ra dươngØ12mm, then 4mm
Tỉ số truyền có hàngRatio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)280 – 14 vòng/phút
Lỗ bắt hộp số4 lỗ Ø7, trên vòng tròn Ø94
Mã bộ hoàn chỉnh (ví dụ)4IK30RGN-C + RA 4GN tỉ số 1/30

2) Tính toán lực tải, trọng tải, mô men trên băng tải mini dùng motor giảm tốc 30w

Băng tải mini nằm ngang dùng motor giảm tốc 30w 1 pha 220v

Trọng tải, băng tải mini theo tỉ số truyền, tốc độ của motor giảm tốc 30W

  • Giả sử đường kính con lăn rulo chủ động = 50 mm.
  • Giả sử có nhiều con lăn đỡ giảm ma sát.
  • Giả sử băng tải nằm ngang.
  • Giả sử mỗi ngày làm việc 8 tiếng.
Tỉ số truyềnTốc độ trục ra (vòng/phút)Mô-men trục ra (Nm)Hàng kéo được trên băng tải (kg)Tốc độ trên băng tải (m/phút)
1/101401,1722
1/1593,31,551114,7
1/207021411
1/3046,73,18227,3
1/40354,2295,5
1/50285,2354,4
1/6023,36,37433,7
1/8017,57,96542,7
1/100149,56652,2
  • Đã giảm 50% tải cho băng tải chạy liên tục dài ngày.
  • Con lăn to hơn: băng chạy nhanh hơn, hàng kéo giảm.
  • Mô-men tỉ số 1/15, 1/80 tính quy đổi.

3) Video đấu điện motor giảm tốc 30w 1 pha 220v

Đấu điện xuôi chiều và đảo chiều động cơ mini 30w. Xin xem video sau. Khi đấu điện vào hộp điều tốc, có thể giảm tốc độ xuống 50% hoặc 70%

Lưu ý, khi điều khiển tốc độ motor 1 pha 30w, nếu giảm quá 50% tốc độ ban đầu thì lực mô men ra sẽ yếu đi nhiều

Mời bạn xem hình minh họa dây đấu điện động cơ giảm tốc Mini 30w AC

Đấu điện motor giảm tốc 30w AC

Video sản phẩm RH RA Motor Giảm Tốc mini Trục Ra Vuông Góc

Bộ điều chỉnh tốc độ Motor Giảm Tốc mini 220v là hộp mầu đen vỏ nhựa như trong video.

Xin Lưu ý motor giảm tốc 220V 30w có bộ điều chỉnh tốc độ để làm chậm lại 50% vận tốc của trục ra



4) Ưu điểm motor giảm tốc 30w 1 pha 220v

  • Cắm điện 220V gia đình là chạy, tăng giảm tốc độ bằng núm vặn.
  • Hộp số 4GN tháo rời, thay tỉ số tại chỗ trong 10 phút.
  • Kích thước gọn, lắp vừa máy ấp trứng, tủ trưng bày.
  • Chạy êm, ít ồn, hợp đặt trong nhà, cửa hàng.
  • Có bản trục ra vuông góc (RH, RA) khi máy chật chỗ.

5) Ứng dụng motor giảm tốc 30w 1 pha 220v theo từng tỉ số truyền

a) Lắp đặt, chế tạo, thiết kế motor giảm tốc 30w 1 pha cho bếp nướng xiên tự quay

Bếp nướng xiên tự quay dùng motor giảm tốc 30w 1 pha tỉ số 1/200

Cách cỗ máy hoạt động:

  • Motor giảm tốc 30W 1/200 nằm ngang ở đầu bếp nướng, trục ra song song 7 xiên thịt.
  • Đầu mỗi xiên có nhông nhỏ; 1 sợi xích chạy qua nhông trên trục ra và nhông các xiên, nên cả 7 xiên quay cùng lúc.
  • Than hồng bên dưới, xiên quay đều ~ 7 v/p, thịt chín đều 4 mặt, không phải đứng trở tay.
  • Rút xiên ra khỏi nhông để thay mẻ mới, motor vẫn chạy.

Vì sao chọn motor giảm tốc 30w 1 pha tỉ số 1/200 cho bếp nướng xiên tự quay:

  • Xiên ~ 7 v/p: thịt kịp chín vàng mỗi mặt, mỡ không nhỏ cháy.
  • 30W đủ kéo 7 xiên nhẹ, quán nhỏ dùng điện 220V.
  • Hộp chỉnh tốc cho phép chậm lại khi nướng sườn dày.

b) Các máy khác dùng motor giảm tốc 30w 1 pha

  • Máy ấp trứng đảo khay: ratio 1/200, trục ra ~ 7 vòng/phút, đảo chậm không vỡ trứng.
  • Quay xiên nướng mini: ratio 1/100, ~ 14 vòng/phút.
  • Rèm cửa, màn chiếu tự động: ratio 1/30 – 1/50.
  • Máy dán nhãn chai bán tự động: ratio 1/15, chỉnh tốc khớp nhịp tay người.
Tỉ số truyềnTốc độ trục ra (vòng/phút)Mô men tối đa (Nm)Loại máy phù hợp
1/34670,32Máy khuấy sơn mẫu, máy đánh trứng mini
1/3,63890,38Máy trộn gia vị, máy xay bột nhỏ
1/52800,53Máy lắc phòng thí nghiệm, máy xoay mẫu
1/62330,64Máy đánh bột, máy trộn nhân bánh nhỏ
1/7,51870,8Máy khuấy nước sốt, máy trộn bột màu mini
1/91560,95Máy đánh kem, máy khuấy mật ong nhỏ
1/101401,1Băng tải mini chạy nhanh, máy dán nhãn chai
1/12,51121,33Máy dán thùng carton, máy chia bột
1/15931,55Băng tải thực phẩm, băng chuyền lẩu nhà hàng
1/18781,9Băng chuyền máy in date, máy đếm viên
1/20702Máy trộn nhân bánh trung thu
1/25562,6Máy rang cà phê mini, máy đảo hạt điều
1/30473,18Lồng quay rửa rau củ, máy sấy tiêu dạng lồng
1/36393,8Máy sàng lồng quay, lò sấy hạt điều dạng lồng
1/40354,2Máy trộn thức ăn chăn nuôi dạng thùng quay mini
1/50285,2Máy cuốn rèm, cửa cuốn mini
1/60236,37Băng tải dọn phân chuồng nhỏ (~3,6 m/phút)
1/75197,5Băng chuyền lẩu nhà hàng chạy chậm (~3 m/phút)
1/90168,6Bàn xoay trang trí bánh kem gato
1/100149,56Bàn xoay trưng bày sản phẩm, kệ xoay
1/1201210Máy xiên nướng thịt BBQ, máy quay kebab
1/1509,310Lò quay heo nhỏ, quay dê
1/1807,810Lò quay vịt, quay gà
1/200710Bàn xoay chụp ảnh 360 độ, biển quảng cáo quay

6) Câu hỏi thường gặp về motor giảm tốc 30w 1 pha 220v

a) Cho người sắp mua, khảo giá motor giảm tốc 30w 1 pha 220v

  • Motor giảm tốc 30w 1 pha 220v chạy điện nhà được không? Được. Motor dùng điện 220V 1 pha dân dụng, dòng chỉ 0.26 A, cắm ổ điện gia đình qua tụ đi kèm là chạy. Không cần điện 3 pha, không cần biến tần.
  • Motor giảm tốc 30w kéo quay vịt, quay gà có đủ lực không? Đủ. Lò quay 3–5 con vịt dùng tỉ số 1/60, tốc độ 23 vòng/phút, mô men 6,37 Nm. Xiên nặng 15–20 kg, cân đều hai bên thì chạy ổn cả ngày. Xiên lệch tâm nhiều thì lên motor 40W hoặc 60W.
  • Motor giảm tốc 30w kéo băng tải được bao nhiêu kg? Băng tải nằm ngang, rulo Ø50 mm, tỉ số 1/60 kéo ~43 kg hàng; tỉ số 1/100 kéo ~65 kg nhưng băng chỉ chạy 2,2 m/phút. Cần kéo trên 70 kg thì 30W không đủ.
  • Nên chọn trục thẳng IKR hay trục vuông góc RH, RA? Máy có chỗ lắp dọc thân thì chọn IKR trục thẳng, rẻ hơn. Máy chật, cần trục quay 90 độ thì chọn RH (cốt âm 15 mm, lồng thẳng vào trục máy) hoặc RA (trục dương 12 mm).
  • Tỉ số truyền 1/200 có chậm hơn được nữa không? Được. Ghép thêm hộp trung gian, tỉ số lên tới 1/10000, trục ra quay chưa tới 1 vòng/phút. Dùng cho bàn xoay trưng bày, mô hình quay chậm.
  • Motor giảm tốc 30w có chỉnh được tốc độ không? Có. Lắp thêm hộp điều tốc vỏ đen, giảm được tới khoảng 50% tốc độ. Giảm quá 50% thì lực trục ra yếu rõ rệt.
  • Motor 30w 1 pha có chạy liên tục 24/24 được không? Được, với tải nhẹ dưới 70% mô men trong bảng. Lò ấp trứng, bàn xoay trưng bày chạy liên tục nhiều năm là bình thường.

b) Cho người mới mua motor giảm tốc 30w, cần dùng cho đúng

  • Mới mua về có cần đổ dầu hộp số không? Không. Hộp 4GN bôi mỡ sẵn, kín, dùng ngay.
  • Lắp motor giảm tốc 30w theo chiều đứng được không? Được. Hộp 4GN dùng mỡ nên lắp ngang, lắp đứng trục quay xuống hay lên đều chạy.
  • Có phải lắp tụ điện không? Có. Motor 1 pha 30W bắt buộc có tụ khởi động, thường 1,2 µF. Thiếu tụ motor kêu ù, không quay.

c) Cho người đã dùng, cần bảo trì motor giảm tốc 30w

  • Motor giảm tốc 30w nóng tay có sao không? Không sao nếu dưới 70°C, áp tay giữ được 2–3 giây. Nóng bỏng tay là quá tải hoặc tụ yếu, cần giảm tải hoặc thay tụ.
  • Bao lâu thì nên kiểm tra hộp số? 6 tháng một lần. Xem phớt trục có rỉ mỡ, bánh răng có kêu lạch cạch. Môi trường lò nướng, lò sấy nóng ẩm thì 3 tháng kiểm tra một lần.
  • Dùng ở lò nướng có cần che chắn không? Có. Đặt motor cách nguồn nhiệt ít nhất 30 cm, thêm tấm chắn tôn. Hơi nóng trên 50°C làm khô mỡ, chảy phớt.

d) Cho người dùng mắc lỗi, cần cách sửa motor giảm tốc 30w

  • Motor kêu ù mà không quay là lỗi gì? Lỗi tụ hoặc kẹt tải. Tháo tải ra, motor vẫn ù thì thay tụ cùng µF. Không tải chạy được thì do tải quá nặng, phải đổi tỉ số lớn hơn.
  • Trục ra quay ngược chiều mong muốn thì sửa sao? Đổi dây theo sơ đồ đảo chiều trong video ở mục 5. Không cần thay motor.
  • Gãy răng hộp số 4GN có thay riêng hộp được không? Được. Hộp 4GN tháo rời khỏi motor bằng 2 vít, thay hộp cùng tỉ số, motor giữ nguyên, tiết kiệm hơn mua cả bộ.
