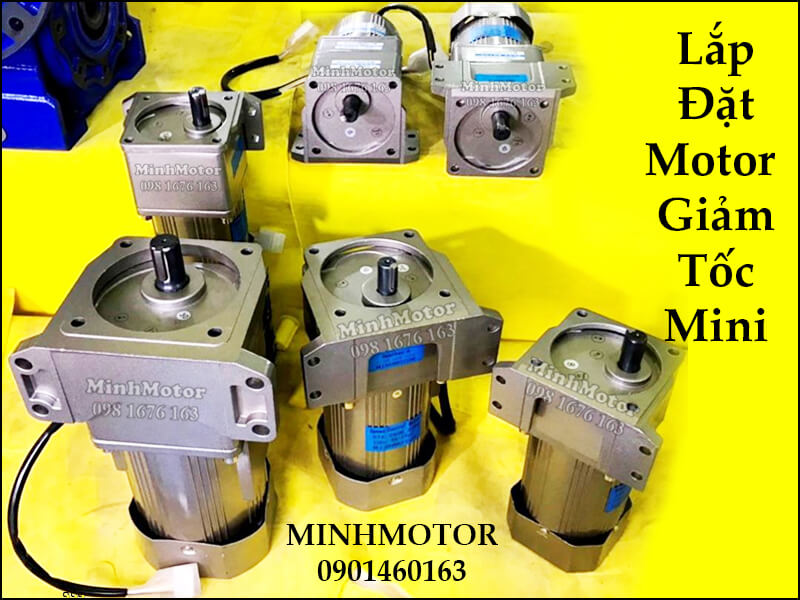

Motor giảm tốc 140w 1 pha 220v còn gọi là động cơ giảm tốc 140w 1 pha 220v loại nhỏ mini, là một trong 85 loại motor giảm tốc phổ biến nhất thị trường Việt Nam.

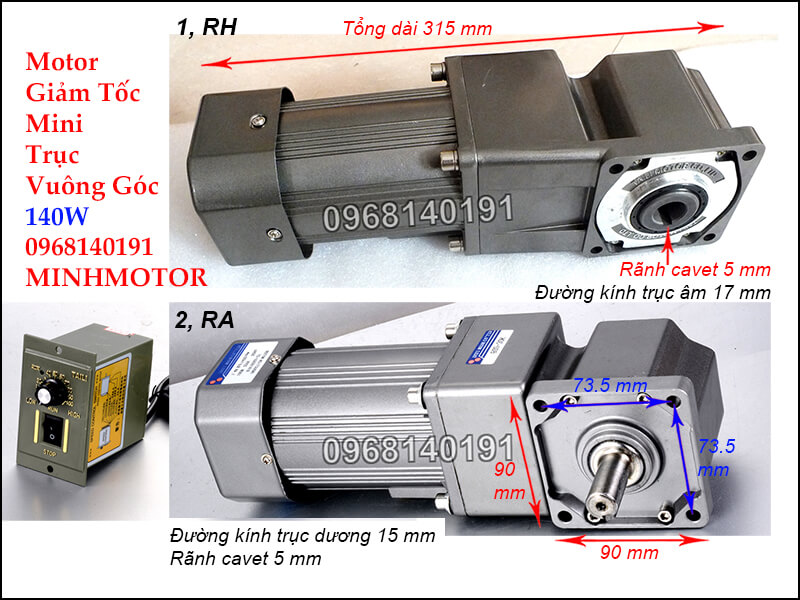

Thông số hộp số RH 5GU trục ra vuông góc gắn motor 140w
Hộp số RH 5GU gắn motor 140W
Thông số
Mã hộp số trục ra vuông góc
RH 5GU (trục ra âm)
Trục ra âm
Ø17mm, then 5mm
Tỉ số truyền có hàng
Ratio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)
280 – 14 vòng/phút
Lỗ bắt hộp số
4 lỗ Ø7, trên vòng tròn Ø104
Mã bộ hoàn chỉnh (ví dụ)
5IK140RGU-CF + RH 5GU tỉ số 1/30
Mã hàng motor giảm tốc mini trục ra vuông góc, cốt âm product code: RH 140w - tỉ số truyền - mã 5

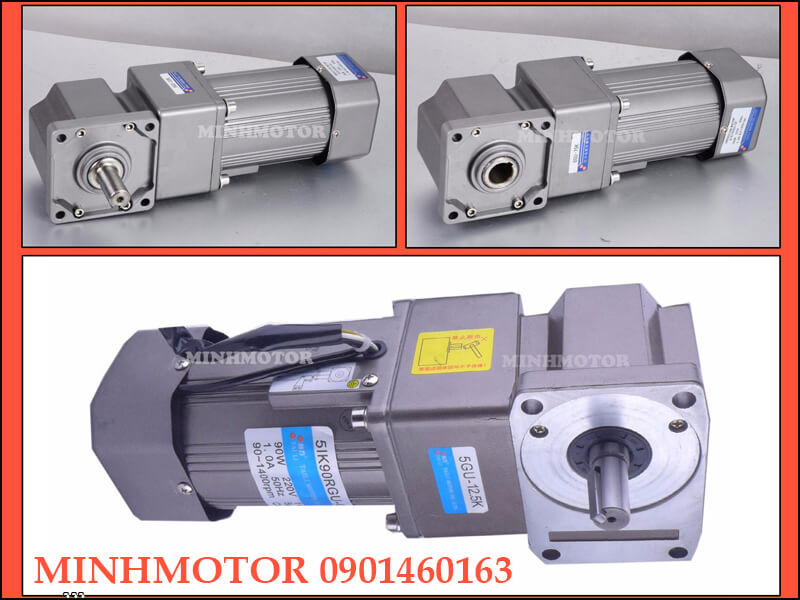

Loại 2: Giảm tốc 140w trục ra vuông gốc cốt dương RA
Đường kính trục 15mm
Kích thước hộp số 90x90mm
Motor giảm tốc 140w 1 pha 220v RA 140w mã 5, tỉ số truyền: … , trục dương vuông góc: 15mm

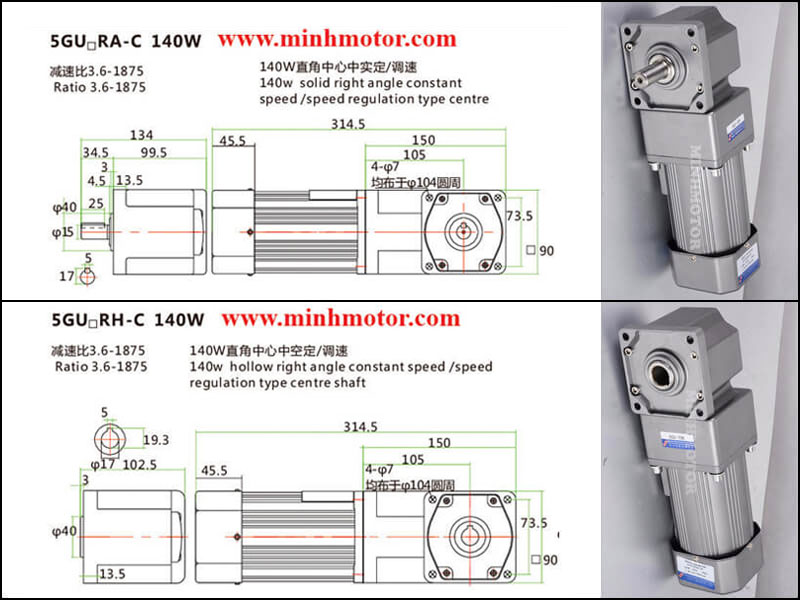

Thông số hộp số RA 5GU trục ra vuông góc gắn motor 140w
Hộp số RA 5GU gắn motor 140W
Thông số
Mã hộp số trục ra vuông góc
RA 5GU (trục ra dương)
Trục ra dương
Ø15mm, then 5mm
Tỉ số truyền có hàng
Ratio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)
280 – 14 vòng/phút
Lỗ bắt hộp số
4 lỗ Ø7, trên vòng tròn Ø104
Mã bộ hoàn chỉnh (ví dụ)
5IK140RGU-CF + RA 5GU tỉ số 1/30

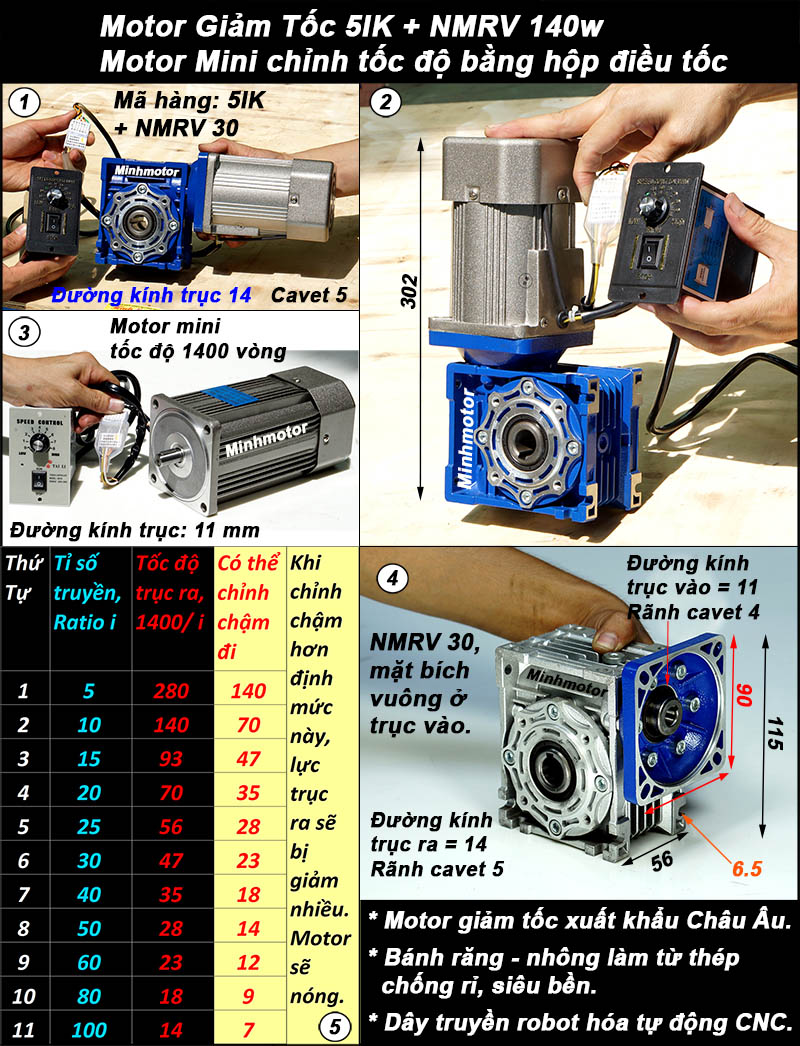

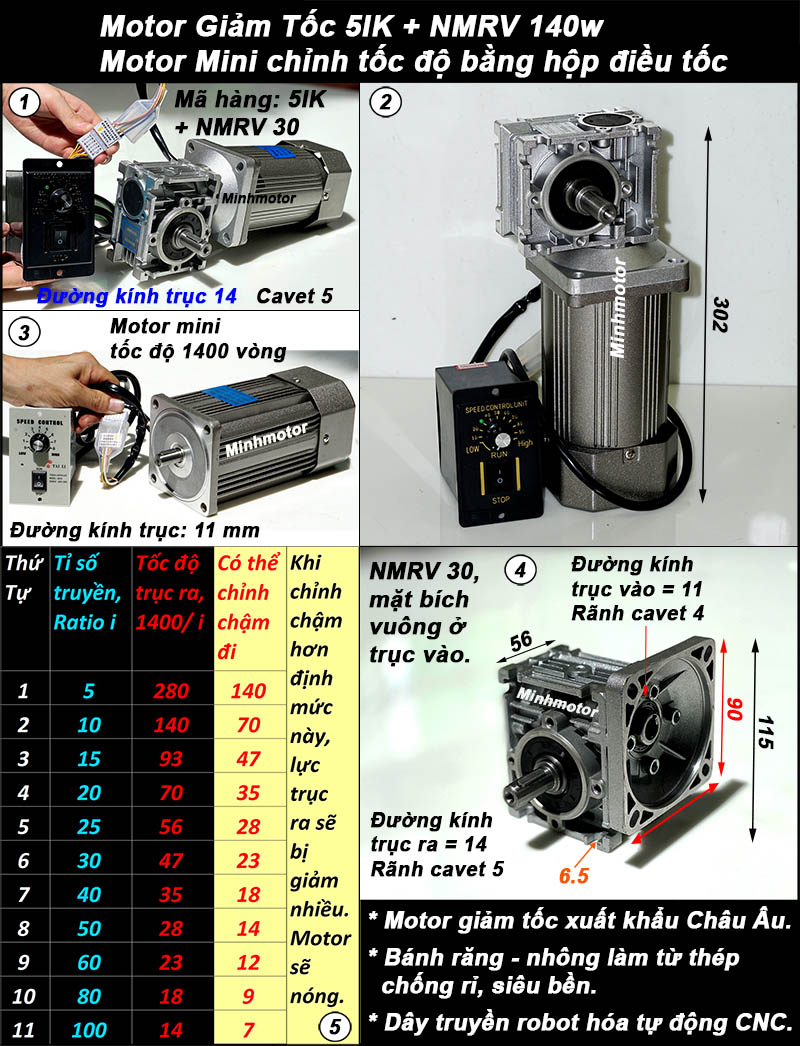

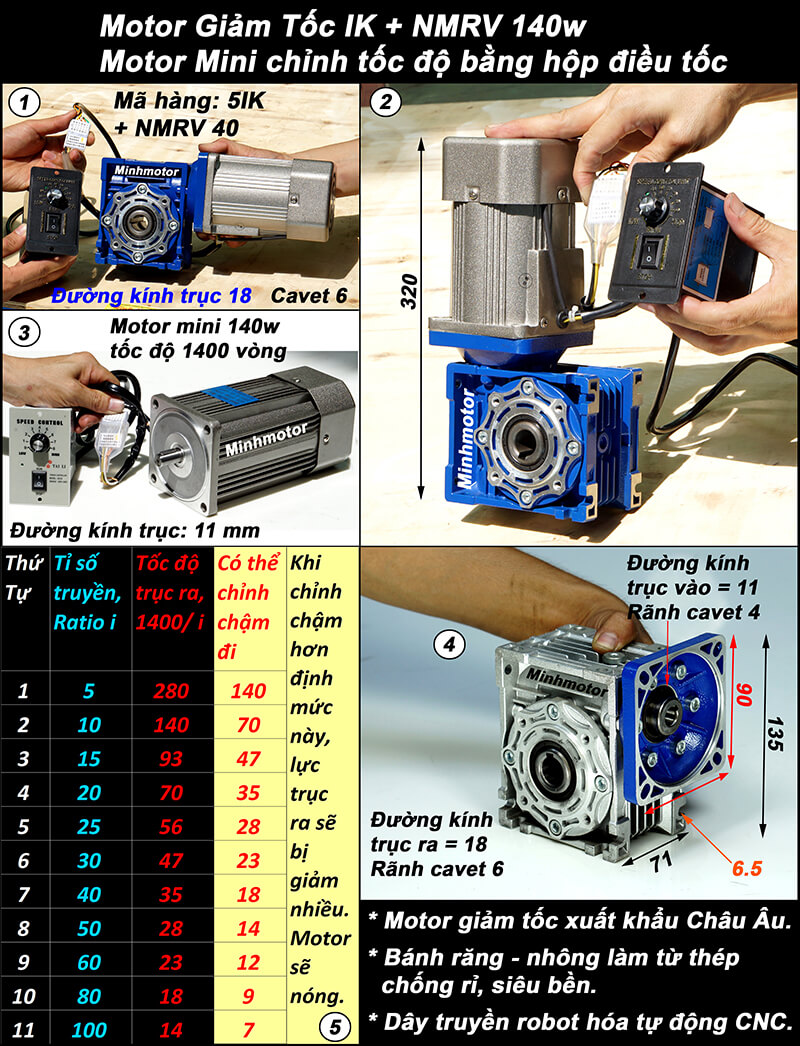

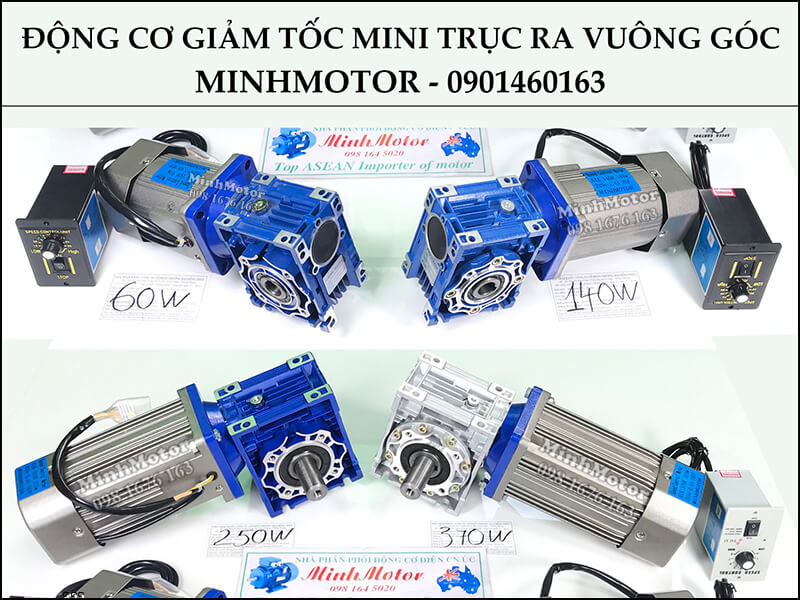

d) Động cơ giảm tốc 140w mini trục vuông góc, NMRV size 30
Khi lắp với hộp số nmrv size 30 có: đường kính trục âm 14mm
Tốc độ giảm từ 5- 100 lần chậm nhất khoảng 7 vòng/phút
Mã hàng IRV: motor 140w 5IK + NMRV size 30, trục âm 14mm

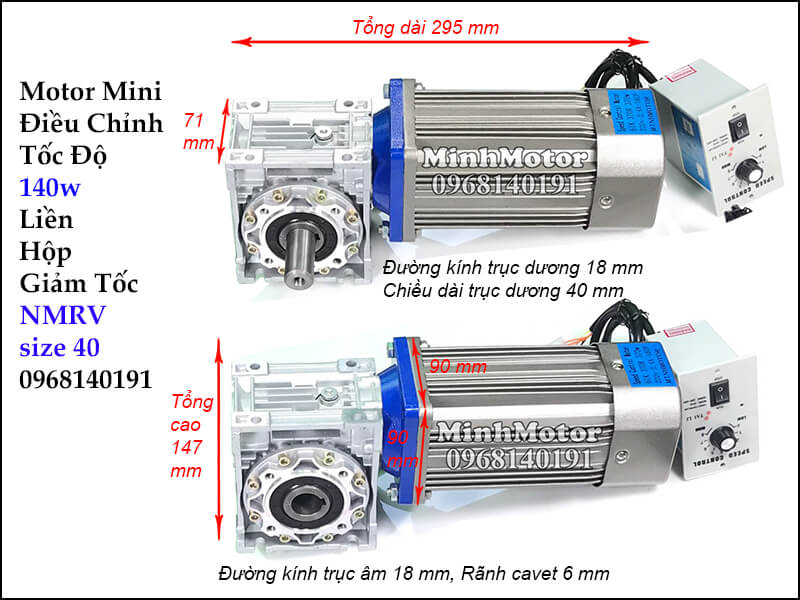

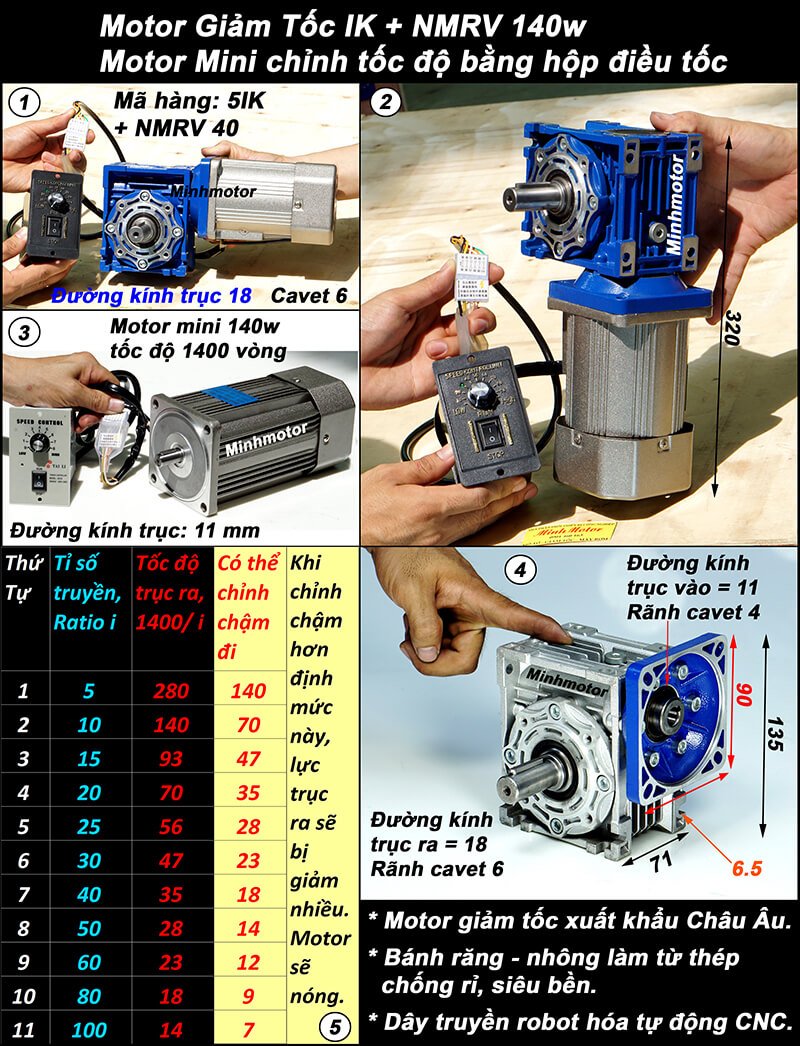

Khi lắp gắn trục dương có kích thước như hình sau đây:
Đường kính trục: 14mm, chiều dài trục: 30mm
Mã hàng IRV: motor 140w 5IK + NMRV size 30, trục dương 14mm

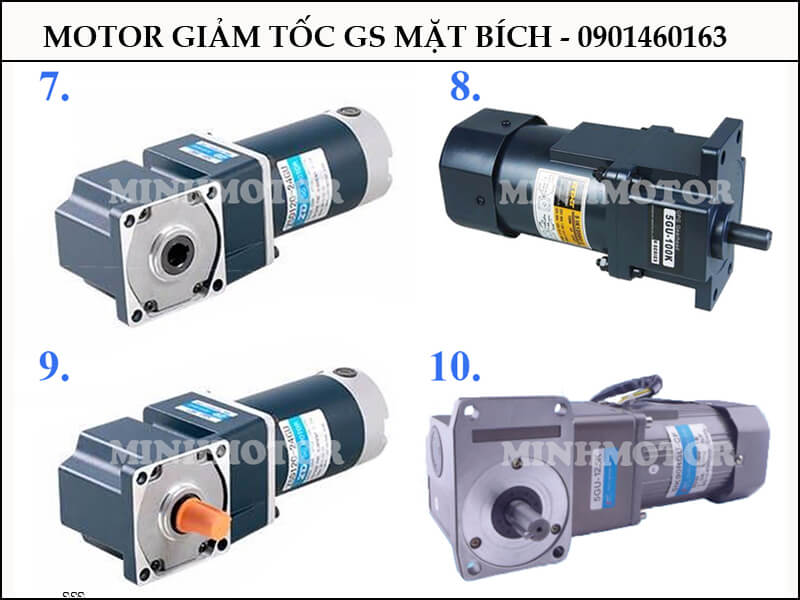

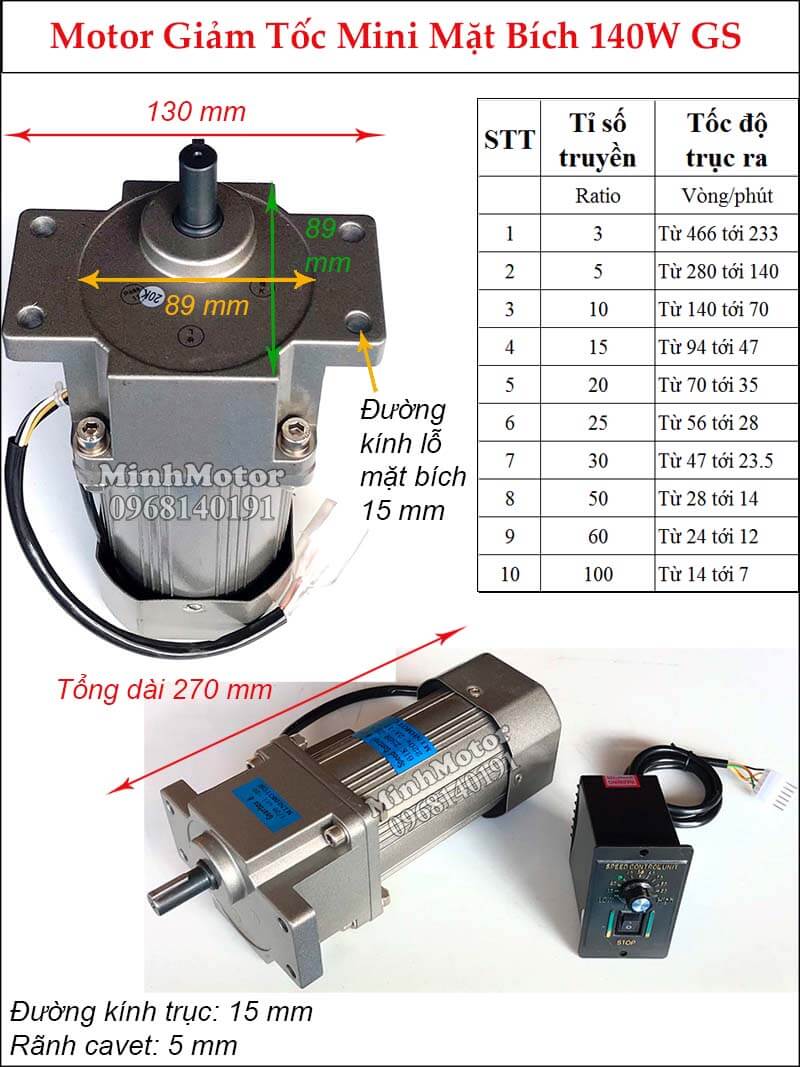

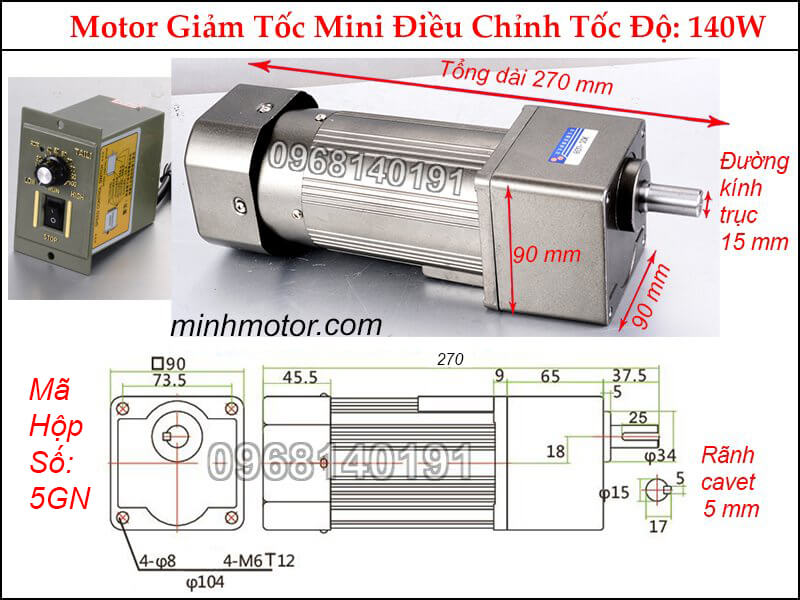

e) Motor giảm tốc mini 140w mặt bích
Kích thước mặt bích: 130x60mm
Mã hàng hộp số: GS 5GN (140w)
Đường kính trục ra: 15mm
f) Motor giảm tốc 140w mini có phanh
Lắp thắng phanh motor, giúp motor vận hành an toàn, dừng quay ngay lập tức khi ngắt điện. Sau đây là các loại motor giảm tốc 140w mini có phanh thông dụng:
Loại 1: Motor giảm tốc 140w mini có phanh trục thẳng, thắng phanh đuôi motor (hình1)
Loại 2: Motor giảm tốc mini 140w có phanh trục ra vuông gốc cốt dương
Loại 3: Motor giảm tốc mini 140w có phanh trục ra vuông gốc cốt âm
Loại 4: Động cơ tốc mini 140w có thắng mặt bích GS
2) Ưu điểm động cơ giảm tốc 140w 1 pha 220v
Mô men ~ 20 N.m từ ratio 1/25, đạt sớm hơn các cỡ nhỏ.
Mô men định mức 1.03 N.m trên trục motor, khởi động tải quán tính tốt.
Chỉnh tốc vô cấp bằng điện 220V, không biến tần.
Thay hộp số 5GU không phải đổi motor.
Có bản RH trục âm 17mm, lắp gọn sát máy.
3) Ứng dụng của động cơ giảm tốc 140w mini
a) Lắp đặt, chế tạo, thiết kế motor giảm tốc 140w cho máy tráng bánh cuốn
Cách cỗ máy hoạt động:
Băng vải trắng chạy trên khay hấp hơi nước; đầu rót bột ở đầu băng tráng một lớp bột gạo mỏng.
Motor giảm tốc 140W 1/50 bắt dưới đầu băng, nhông trên trục ra kéo xích 1:2 lên con lăn kéo băng.
Băng chạy ~ 4 m/phút, lớp bột đi qua khay hơi thì chín thành lá bánh cuốn.
Cuối băng, lá bánh được bóc ra, cuốn nhân hoặc xếp lá.
Vì sao chọn motor giảm tốc 140w tỉ số 1/50 cho máy tráng bánh cuốn:
Băng ~ 4 m/phút: lá bánh chín vừa, mỏng đều, không rách.
~ 1.000 lá/giờ cho xưởng bánh cuốn.
Chỉnh tốc để đổi độ dày, độ chín của lá bánh.
b) Lắp đặt, chế tạo, thiết kế motor giảm tốc 140w cho máy quét keo đế giày dép
Cách cỗ máy hoạt động:
Con lăn cao su nằm ngang, nửa dưới ngâm trong khay keo.
Motor giảm tốc 140W 1/30 đặt dưới mặt bàn, nhông trên trục ra kéo xích 1:2 lên con lăn.
Con lăn quay ~ 23 v/p, mặt con lăn luôn có lớp keo mỏng; thợ đặt đế giày úp lên và đẩy qua.
Đế ra phủ keo mỏng đều, không lem ra mép, sẵn sàng ép với mũ giày dép.
Vì sao chọn motor giảm tốc 140w tỉ số 1/30 cho máy quét keo đế giày dép:
Con lăn ~ 23 v/p: keo bám mỏng, không văng.
140W 220V, máy để bàn trong xưởng giày dép gia đình.
Chỉnh tốc theo độ đặc của keo.
c) Các máy khác dùng motor giảm tốc 140w
Máy cuộn dây, se chỉ: ratio 1/5 – 1/10, 140 – 280 vòng/phút.
Bàn xoay hàn tròn: ratio 1/100 – 1/200, chỉnh tốc khớp tốc độ hàn.
Máy tráng bánh tráng, bánh cuốn: ratio 1/30.
Băng tải phân loại nông sản: ratio 1/15 – 1/25, tải 20 – 30kg.
4) Đấu điện motor giảm tốc 140w AC

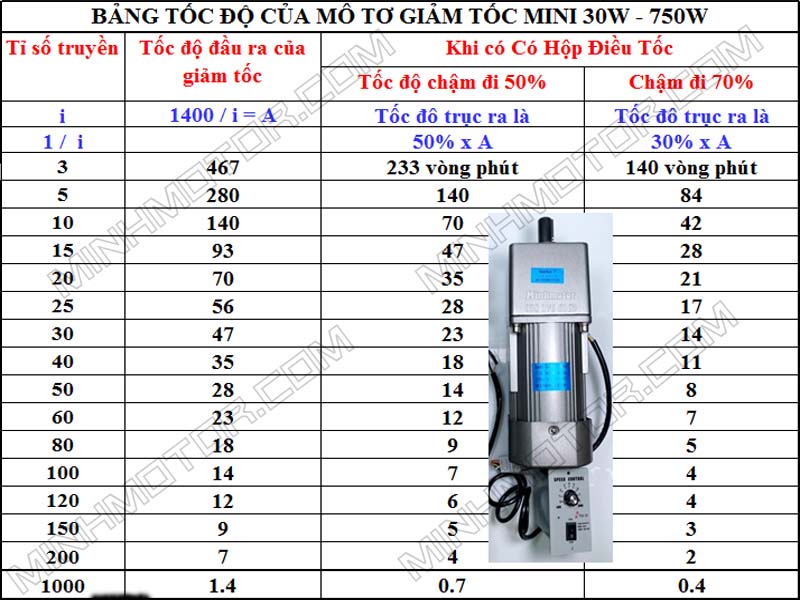

Đấu điện xuôi chiều và đảo chiều động cơ mini 140w . Xin xem video sau. Khi đấu điện vào hộp điều tốc, có thể giảm tốc độ xuống 50% hoặc 70%
Lưu ý, khi điều khiển tốc độ motor giảm tốc 1 pha 140w, nếu giảm quá 50% tốc độ ban đầu thì lực mô men ra sẽ yếu đi nhiều
Mời bạn xem hình minh họa dây đấu điện động cơ giảm tốc Mini 140w AC
Bộ điều chỉnh tốc độ motor 220v là hộp mầu đen vỏ nhựa như trong video.

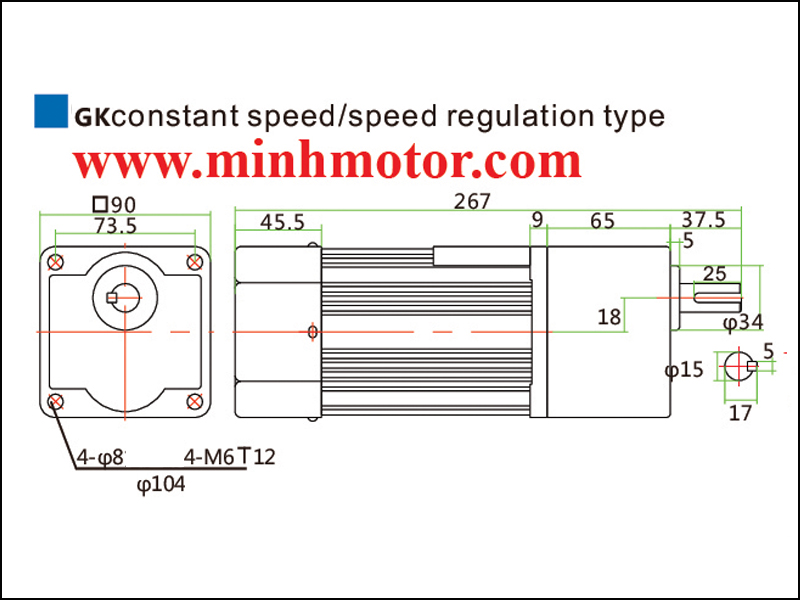

Hình ảnh motor mimi 140w đường kính trục 11mm như hình sau:
Tồng chiều cao: 197mm
Kích thước mặt bích vuông: 90x90mm
Khoảng cách tâm 2 lỗ bắt ốc: 73x73mm
Kích thước lỗ bắt ốc: 8mm
Chiều dài trục: 29mm
