Motor giảm tốc 1 pha 0.25kw còn gọi là động cơ giảm tốc 250w 1 pha 220v loại nhỏ (mini). Đây là một trong 85 loại motor giảm tốc phổ biến nhất thị trường Việt Nam.

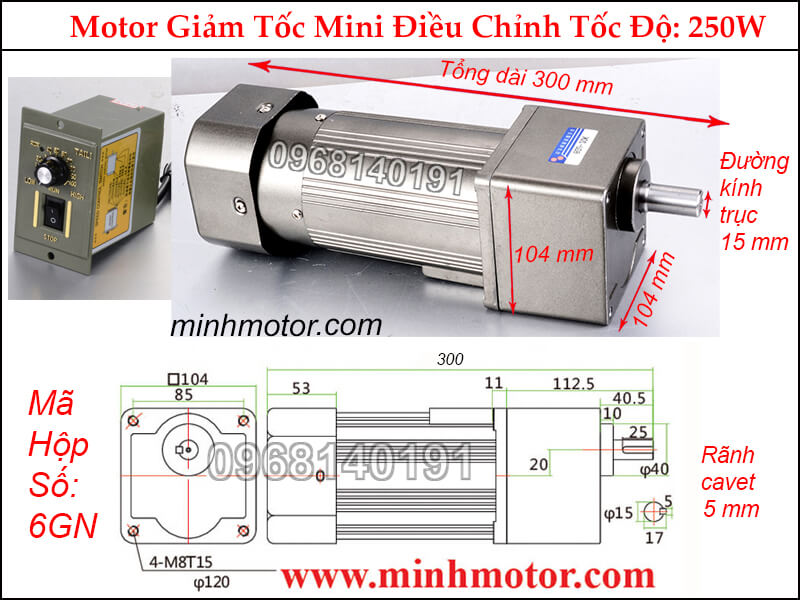

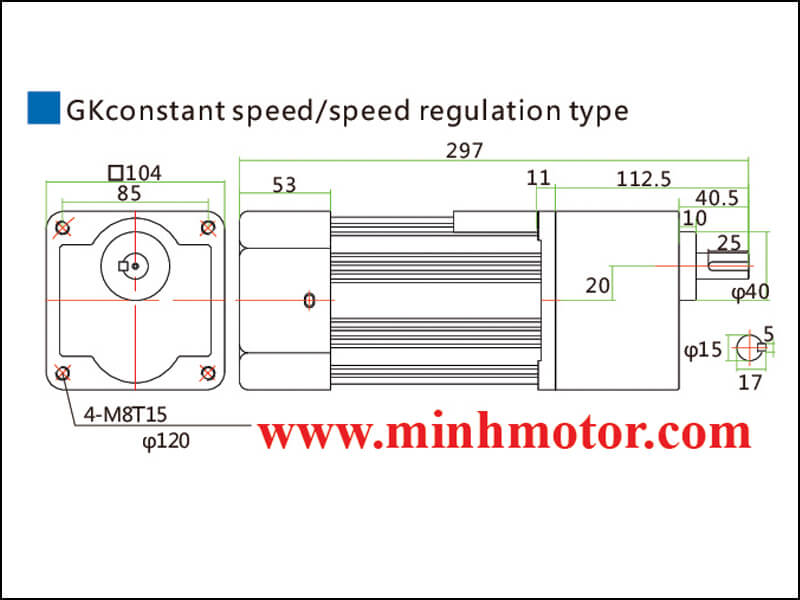

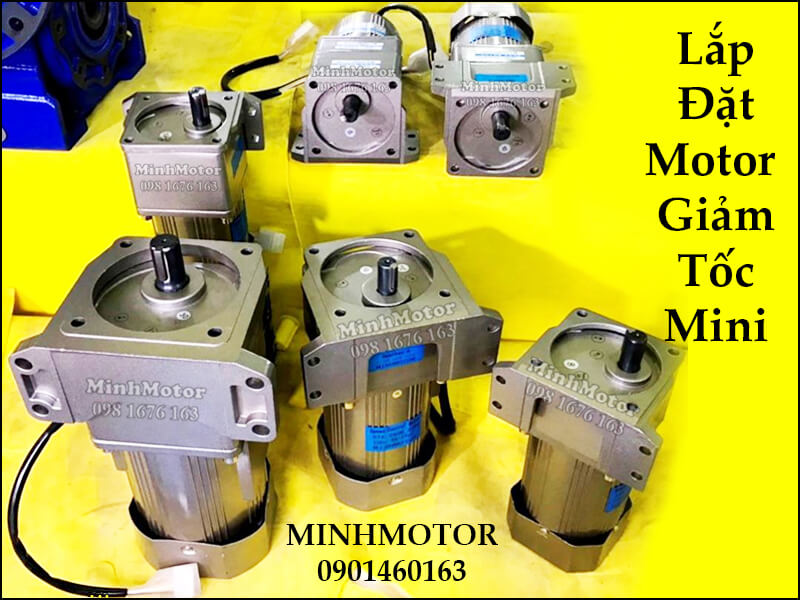

1) Phân loại motor giảm tốc 250w mini 220v a) Motor giảm tốc 250w mini trục thẳng Đường kính trục motor giảm tốc 220v 0.25kw: 15 mm Kích thước mặt vuông motor giảm tốc 220v 0.25kw : 104x104mm Rãnh cavet: 5 mm Mã hàng động cơ giảm tốc 220v 0.25kw: 6GN Motor giảm tốc 250w 220v: IKR 250w mã 6, tỉ số truyền: … , trục 15, chỉnh được tốc độ
Thông số motor giảm tốc 250w 1 pha 220v chỉnh tốc độ 6IK250RGU-CF
Motor 250W 1 pha 220V có chỉnh tốc độ Thông số Chỉnh tốc độ Bằng bộ điều tốc 220V, motor có dây tín hiệu tốc độ riêng Model motor đầu trục răng (lắp hộp số) 6IK250RGU-CF Công suất 250W Điện áp 1 pha 220V, 50Hz Số cực 4 pole Mô men định mức tại 1400 vòng/phút 1.84 N.m Tụ điện 12µF / 450V Mặt trục ra (gồm 4 lỗ bắt vít) Vuông 104 × 104mm
Thông số hộp số 6GU gắn motor 250w, ratio 1/3 – 1/200
Hộp số 6GU gắn motor 250W Thông số Mã hộp số 6GU-□K (□ là tỉ số, vd 6GU-30K) Trục ra Ø15mm (then 5mm) hoặc Ø18mm (then 6mm) Tỉ số truyền có hàng Ratio 1/3 tới 1/200 Tốc độ trục ra của hộp giảm tốc (4P) 467 – 7 vòng/phút Mô men trục ra cho phép 4.83 – 44 N.m (từ 1/36 trở lên: ~ 44 N.m) Lỗ bắt hộp số 4 lỗ M8, trên vòng tròn Ø120 Mã bộ hoàn chỉnh (ví dụ) 6IK250RGU-CF + 6GU-30K
Dải chỉnh tốc độ motor: 90 – 1400 vòng/phút Mô men khởi động: 0.64 N.m Chế độ làm việc: Liên tục Motor chỉnh xuống 400 – 90 vòng/phút: lực mô men còn ~ dưới 30% so với ở 1400 vòng/phút. Dòng định mức motor 250W 220V cùng cỡ: 2.02A. Motor giảm tốc mini IKR 250W tỉ số truyền 1/60 kéo thực tế 200 kg trên nền đất. VIDEO
Trọng tải, băng tải mini theo tỉ số truyền, tốc độ của motor giảm tốc 250W
Giả sử đường kính con lăn rulo chủ động = 100 mm. Giả sử có nhiều con lăn đỡ giảm ma sát. Giả sử băng tải nằm ngang. Giả sử mỗi ngày làm việc 8 tiếng. Tỉ số truyền Tốc độ trục ra (vòng/phút) Mô-men trục ra (Nm) Hàng kéo được trên băng tải (kg) Tốc độ trên băng tải (m/phút) 1/10 140 11 37 44 1/15 93,3 15,6 53 29,3 1/20 70 20,1 68 22 1/30 46,7 31,8 108 14,7 1/40 35 41,2 140 11 1/50 28 52,2 177 8,8 1/60 23,3 63,8 217 7,3 1/80 17,5 79,8 271 5,5 1/100 14 95,7 325 4,4

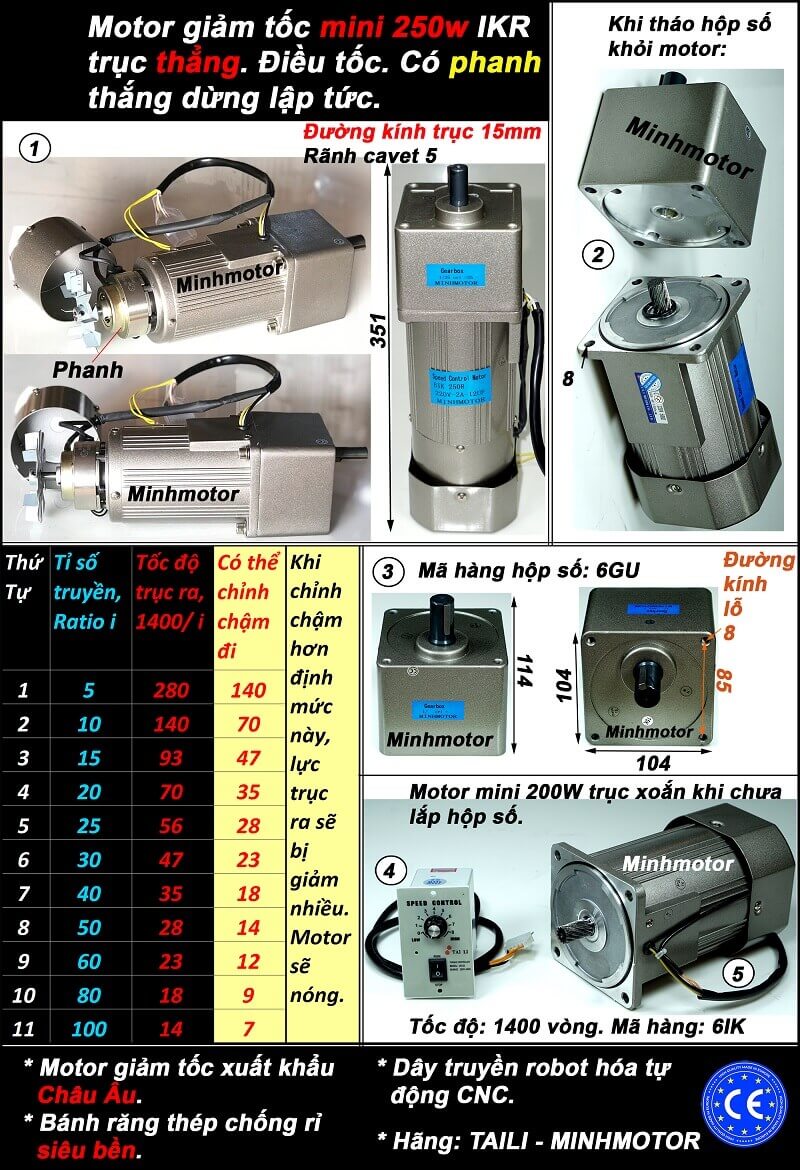

Đã giảm 50% tải cho băng tải chạy liên tục dài ngày. Con lăn to hơn: băng chạy nhanh hơn, hàng kéo giảm. Mô-men tỉ số 1/15, 1/80 tính quy đổi. b) Motor giảm tốc 250w mini trục thẳng có phanh Đường kính trục motor giảm tốc 220v 0.25kw: 15 mm Kích thước mặt vuông motor giảm tốc 220v 0.25kw : 104x104mm Rãnh cavet: 5 mm Mã hàng hộp số giảm tốc 220v 0.25kw: 6GN Motor giảm tốc 250w 220v: IKR 250w mã 6, tỉ số truyền: … , trục 15, chỉnh được tốc độ. Tính năng: Điều tốc, có phanh thắng dừng ngay lập tức.
c) Motor giảm tốc 250w mini gắn NMRV size 40 trục vuông góc Khi gắn trục dương có thông số như hình sau đây: Đường kính trục ra động cơ giảm tốc 220v 0.25kw: 18mm Rãnh cavet: 6 Tổng dài motor hộp số 220v 0.25kw: 320mm Tổng cao: 121.5mm Tốc độ: 1400 vòng/phút
Khi gắn với hộp giảm tốc nmrv size 40 có: đường kính trục ra âm 18mm Tốc độ trục ra giảm từ 10 - 100 lần Tổng dài động cơ hộp số 220v 0.25kw: 320mm Tổng cao hộp số: 121.5mm Rãnh cavet: 6mm Tốc độ trục ra: 1400 vòng/phút
Model motor trục tròn gắn hộp NMRV: 6IK250RA-CF (250W 1 pha 220V, chỉnh tốc độ 90 – 1400 vòng/phút) VIDEO

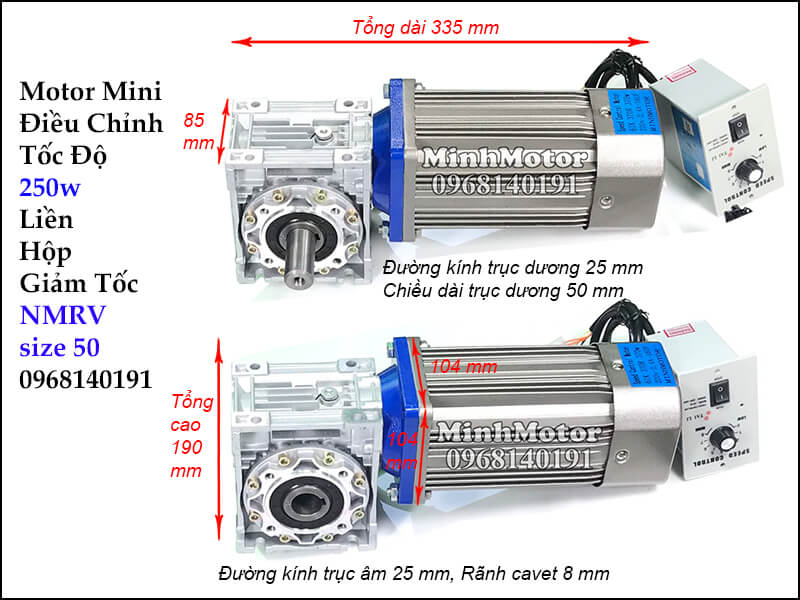

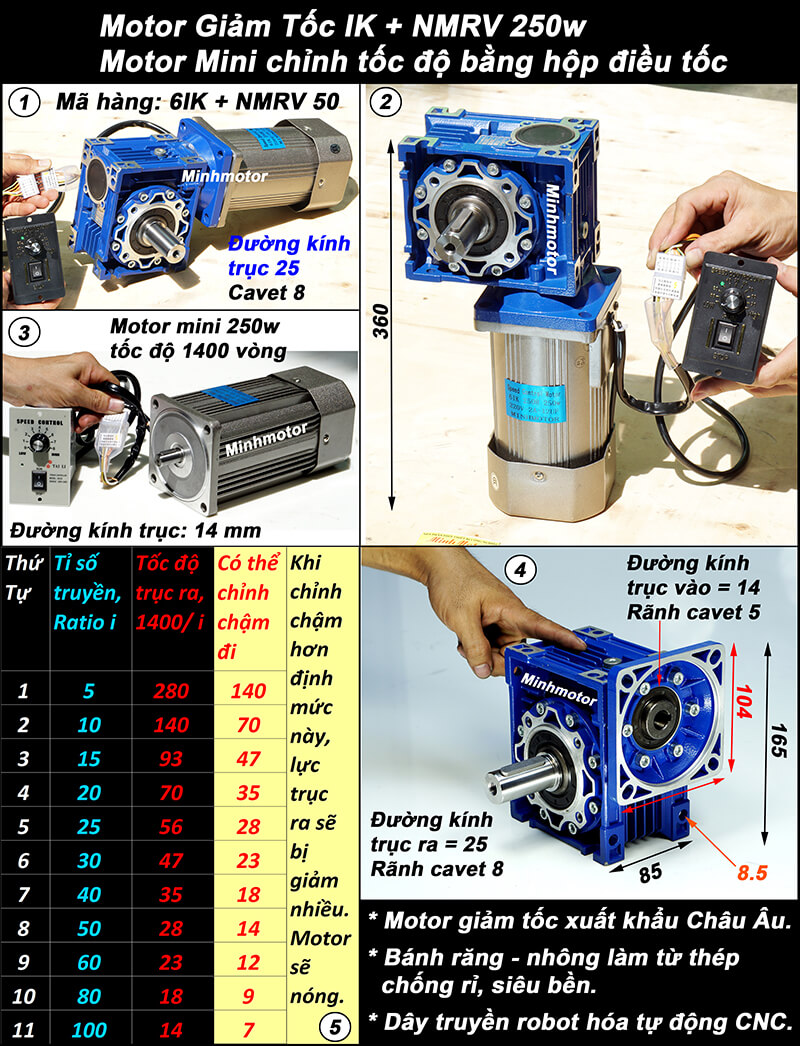

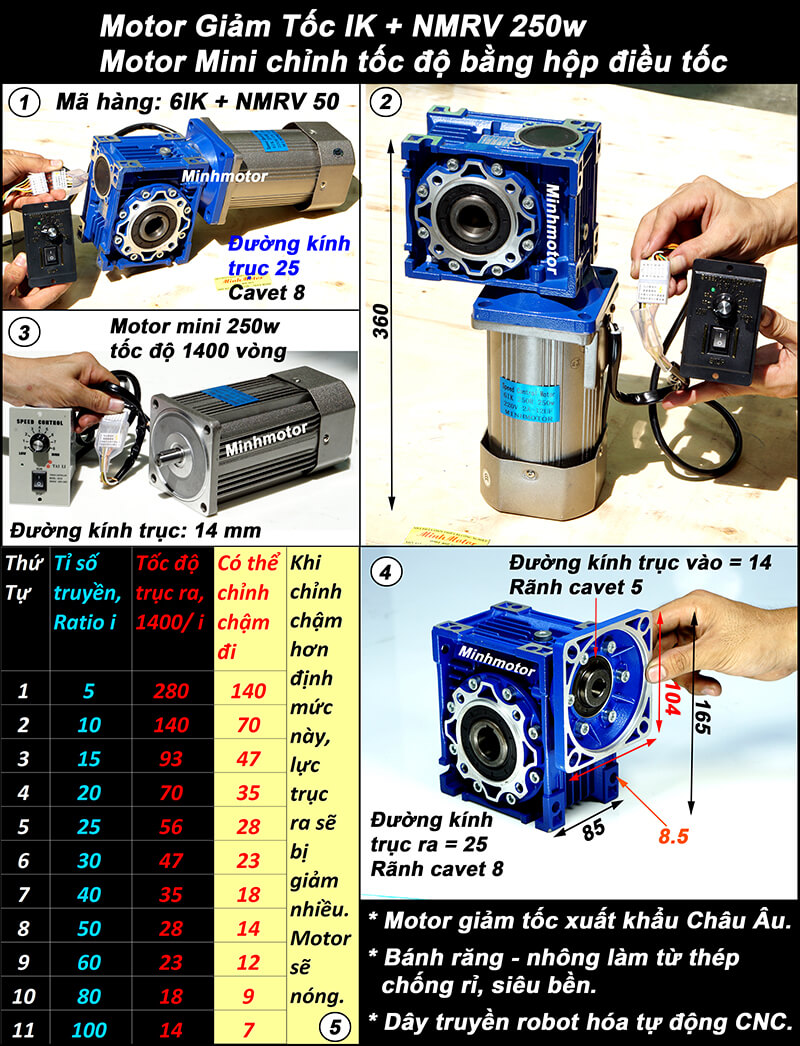

d) Động cơ giảm tốc 250w mini trục vuông góc, NMRV size 50 Khi gắn trục dương có thông số như hình sau đây: Đường kính trục ra: 25mm, chiều dài trục: 50mm Mã hàng IRV 250w: motor 250w mã 6IK + NMRV size 50, trục dương 25mm
Khi lắp với hộp chỉnh tốc nmrv size 50 có: đường kính trục âm 25mm Tốc độ trục ra giảm từ 10 - 100 lần chậm nhất khoảng 7 vòng/phút Mã hàng IRV 250w: motor 250w mã 6IK + NMRV size 50, trục âm 22mm

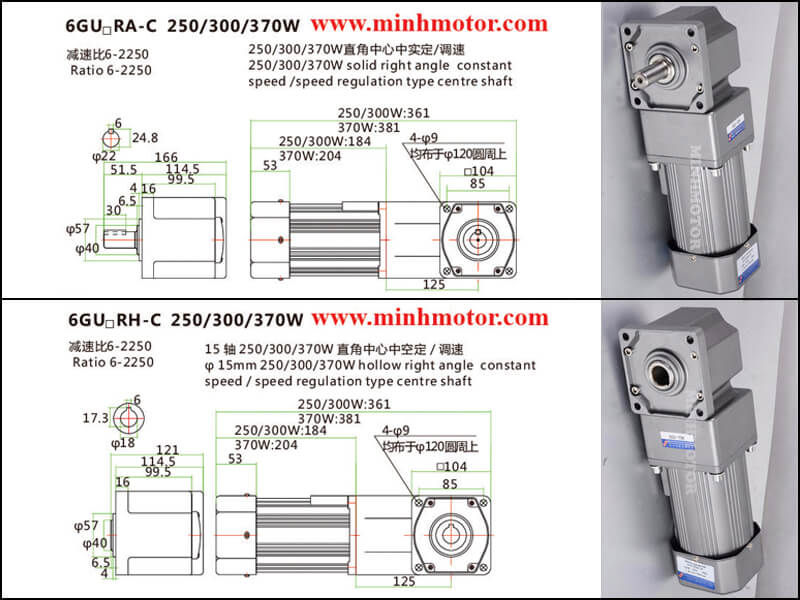

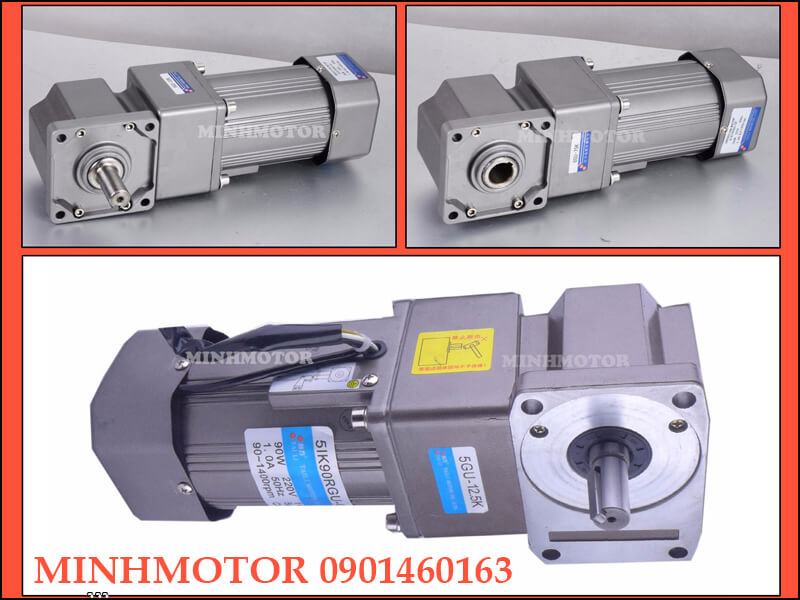

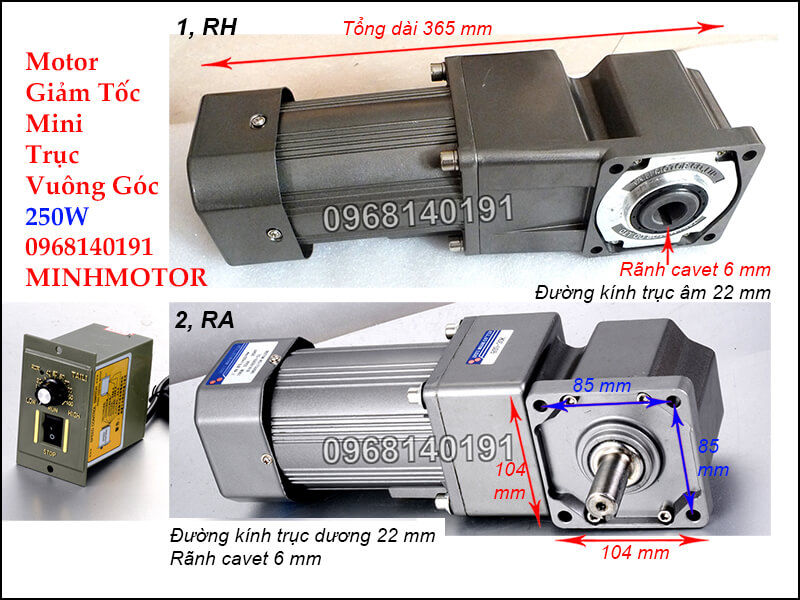

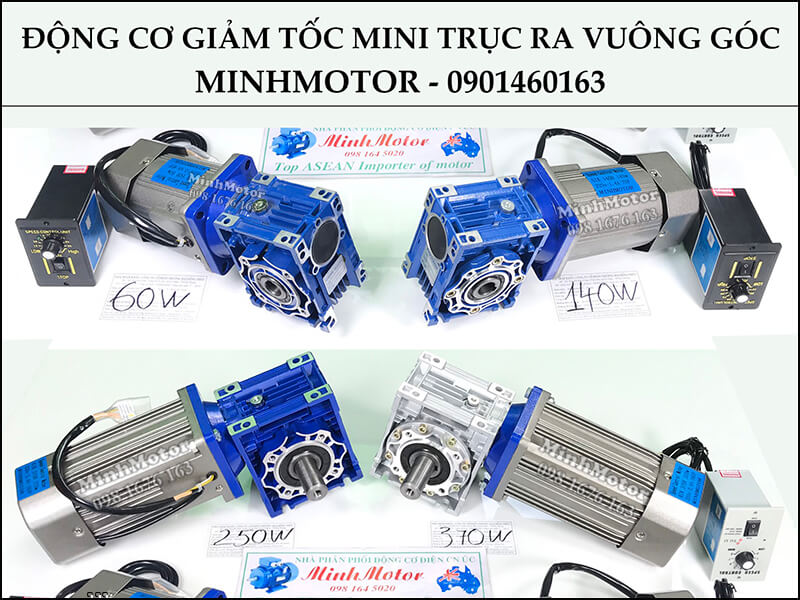

e) Motor giảm tốc 250w mini trục vuông góc Loại 1: Giảm tốc trục ra vuông gốc cốt âm RH
Đường kính trục âm 22mm Rãnh cavet: 6mm Tỷ số truyền i=5 đến i=100 Motor giảm tốc 250w 1 pha 220v RH 250w mã 6, tỉ số truyền: … , trục âm vuông góc: 22mm
Thông số hộp số RH 6GU trục ra vuông góc gắn motor 250w
Hộp số RH 6GU gắn motor 250W Thông số Mã hộp số trục ra vuông góc RH 6GU (trục ra âm) Trục ra âm Ø22mm, then 6mm Tỉ số truyền có hàng Ratio 1/5 tới 1/100 Tốc độ trục ra của hộp giảm tốc (4P) 280 – 14 vòng/phút Lỗ bắt hộp số 4 lỗ Ø9, trên vòng tròn Ø120 Mã bộ hoàn chỉnh (ví dụ) 6IK250RGU-CF + RH 6GU tỉ số 1/30
Loại 2: Giảm tốc 250w trục ra vuông gốc cốt dương RA
Đường kính trục 22mm Kích thước hộp số 104x104mm Mã hàng hộp số: RA GU6 (250w) Motor giảm tốc 250w 1 pha 220v RA 250w mã 6, tỉ số truyền: … , trục dương vuông góc: 22mm
Thông số hộp số RA 6GU trục ra vuông góc gắn motor 250w
Hộp số RA 6GU gắn motor 250W Thông số Mã hộp số trục ra vuông góc RA 6GU (trục ra dương) Trục ra dương Ø22mm, then 6mm Tỉ số truyền có hàng Ratio 1/5 tới 1/100 Tốc độ trục ra của hộp giảm tốc (4P) 280 – 14 vòng/phút Lỗ bắt hộp số 4 lỗ Ø9, trên vòng tròn Ø120 Mã bộ hoàn chỉnh (ví dụ) 6IK250RGU-CF + RA 6GU tỉ số 1/30

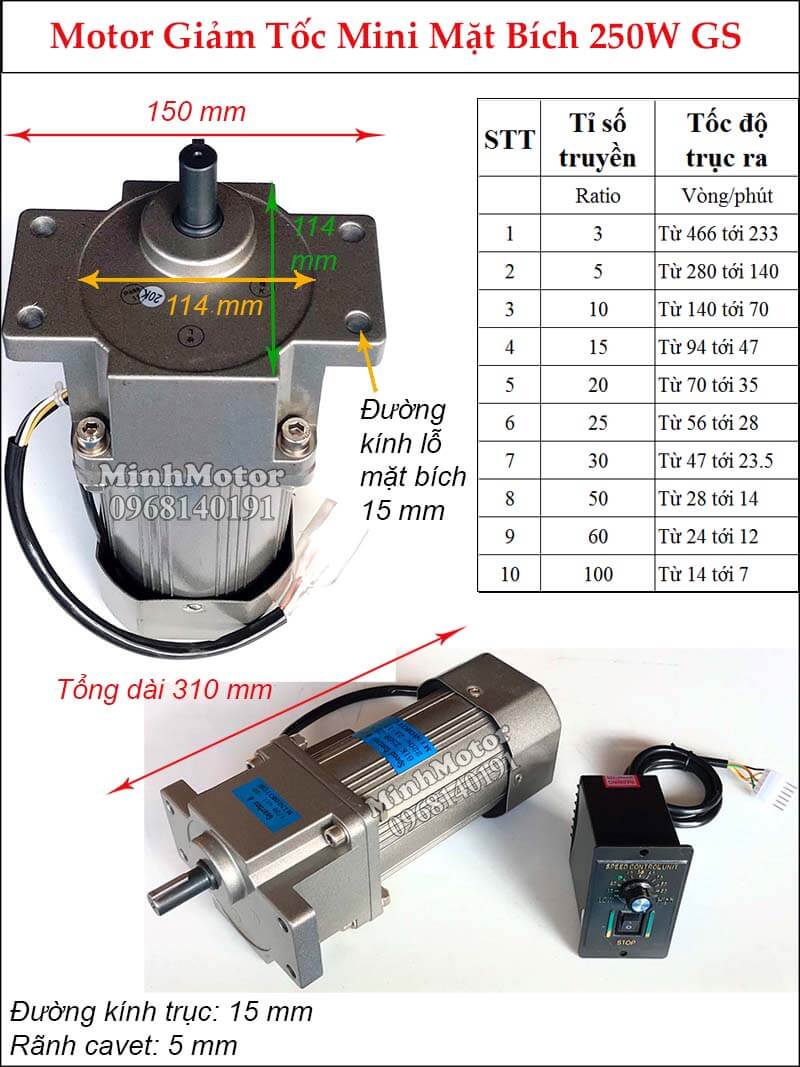

f) Động cơ giảm tốc mini 250w mặt bích Kích thước mặt bích: 150x68mm Mã hàng hộp số: GS 6GN (250w) Đường kính trục ra: 15mm
VIDEO
2) Ưu điểm động cơ giảm tốc 250w 1 pha 220v Mô men ~ 44 N.m từ ratio 1/36, kéo tải nặng ở tốc độ chậm. Chạy 220V, dòng ~ 2.02A, không cần nâng cấp điện 3 pha. Hộp điều tốc cho đổi tốc độ khi đổi loại hàng. Hộp 6GU thay nhanh, nhiều kiểu trục ra 22mm. Vỏ nhôm tản nhiệt tốt, chạy liên tục được. 3) Ứng dụng của động cơ giảm tốc 250w mini a) Lắp đặt, chế tạo, thiết kế motor giảm tốc 250w cho lò rang cà phê 5 kg/mẻ
Cách cỗ máy hoạt động:
Thùng rang thép nằm ngang trên tủ máy, bên trong có cánh đảo xoắn; phễu nạp cà phê nhân ở trên. Motor giảm tốc 250W 1/15 đặt phía sau máy, nhông trên trục ra kéo xích 1:2 lên nhông lớn ở đuôi trục thùng rang. Thùng quay ~ 47 v/p, cánh đảo hất hạt liên tục qua lửa, hạt chín đều, không cháy khét. Rang xong mở cửa thùng, hạt đổ ra khay làm nguội có cánh khuấy. Vì sao chọn motor giảm tốc 250w tỉ số 1/15 cho lò rang cà phê 5 kg/mẻ:

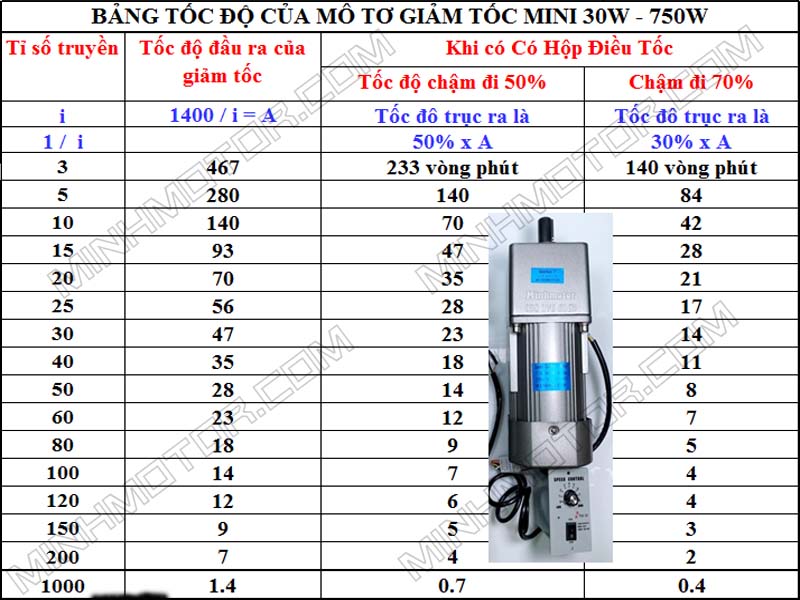

Thùng ~ 47 v/p: hạt đảo đều mọi mặt, màu rang đồng đều. 250W đủ quay thùng 5 kg cà phê. Xích 1:2 giúp motor nằm thấp, xa vùng nhiệt. b) Các máy khác dùng motor giảm tốc 250w Máy cuộn lưới B40, cuộn tôn mỏng : ratio 1/50 – 1/100.Máy rửa củ quả lồng quay : ratio 1/30 – 1/50, lồng 28 – 47 vòng/phút.Bàn xoay đóng gói pallet mini : ratio 1/100 – 1/200.Băng tải dây chuyền lắp ráp : ratio 1/20 – 1/30, tải 30 – 50kg.4) Đấu điện động cơ giảm tốc 250w mini AC Đấu điện xuôi chiều và đảo chiểu motor giảm tốc 30w - 450w. Xin xem video sau. Khi đấu điện vào hộp điều tốc, có thể giảm tốc độ xuống 50% hoặc 70%
Lưu ý, khi điều khiển tốc độ motor giảm tốc 1 pha 250w, nếu giảm quá 50% tốc độ ban đầu thì lực mô men ra sẽ yếu đi nhiều
Bộ điều chỉnh tốc độ motor 220v là hộp mầu đen vỏ nhựa như trong video.
Hình ảnh motor mimi 250w đường kính trục 14mm như hình sau:
Tồng chiều cao: 215mm Kích thước mặt bích vuông: 104x104mm Khoảng cách tâm 2 lỗ bắt ốc: 85x85mm Kích thước lỗ bắt ốc: 9mm Chiều dài trục: 26mm
