Motor giảm tốc 400w 1 pha 220v còn gọi là động cơ giảm tốc 400w 1 pha 220v loại nhỏ (mini). Đây là một trong 85 loại motor giảm tốc phổ biến nhất thị trường Việt Nam.

Tính năng motor giảm tốc 400w

1) Phân loại motor giảm tốc 400w 1 pha 220v

a) Motor giảm tốc Mini 400w 1 pha 220v giảm tốc cố định

Motor giảm tốc Mini 400w chân đế GHC

  • Đường kính trục động cơ hộp số 0.4kw 1 pha: 22 mm. Rãnh cavet: 7 mm
  • Dòng ampe định mức: 3.03 A
  • Mã hàng motor giảm tốc 400w GHC 0.4kw trục 22, tỉ số truyền: … , chân đế

hông số bản vẽ motor giảm tốc 1 pha 0.4kw 220V chân đế GHC

Thông số kỹ thuậtMotor giảm tốc GHC 0.4kW 1 pha 220V
ModelGHC 0.4kw / 400w - 22
Công suất0.4kW (400W) - 0.5HP
Điện áp1 pha 220V
Ampe định mức3.03A
Tỉ số truyền1/3 - 1/200 (sẵn có)
Trục raØ22mm, rãnh cavet 7mm
Kiểu lắpChân đế
Tần số50Hz
Số cực4 pole
Cấp bảo vệIP55
Trọng lượng~ 11 kg

Tem motor giảm tốc GHC 0.4kw 400w trục 22 1 pha 220V - hoá đơn VAT động cơ điện 0.4kW + hộp giảm tốc

* Video motor giảm tốc 0.4kw 220v:

Động cơ giảm tốc 400w mặt bích GVC

  • Đường kính trục động cơ giảm tốc 0.4kw 220v: 22 mm. Rãnh cavet: 7 mm
  • Đường kính lỗ mặt bích: 11 mm
  • Dòng ampe định mức hộp số giảm tốc 0.4kw 220v: 3.03 A
  • Mã hàng motor giảm tốc 400w GVC 0.4kw trục 22, tỉ số truyền: … , mặt bích

Thông số bản vẽ motor giảm tốc 1 pha 0.4kw 220V mặt bích GHC

Thông số kỹ thuậtMotor giảm tốc GVC 0.4kW 1 pha 220V mặt bích
ModelGVC 0.4kw / 400w - 22
Công suất0.4kW (400W) - 0.5HP
Điện áp1 pha 220V
Ampe định mức3.03A
Tỉ số truyền1/3 - 1/200
Trục raØ22mm, rãnh cavet 7mm
Kiểu lắpMặt bích
Tần số50Hz
Số cực4 pole
Cấp bảo vệIP55
Trọng lượng~ 11 kg

Tem motor giảm tốc GVC 0.4kw 400w trục 22 1 pha 220V mặt bích - hoá đơn VAT động cơ điện 0.4kW + hộp giảm tốc

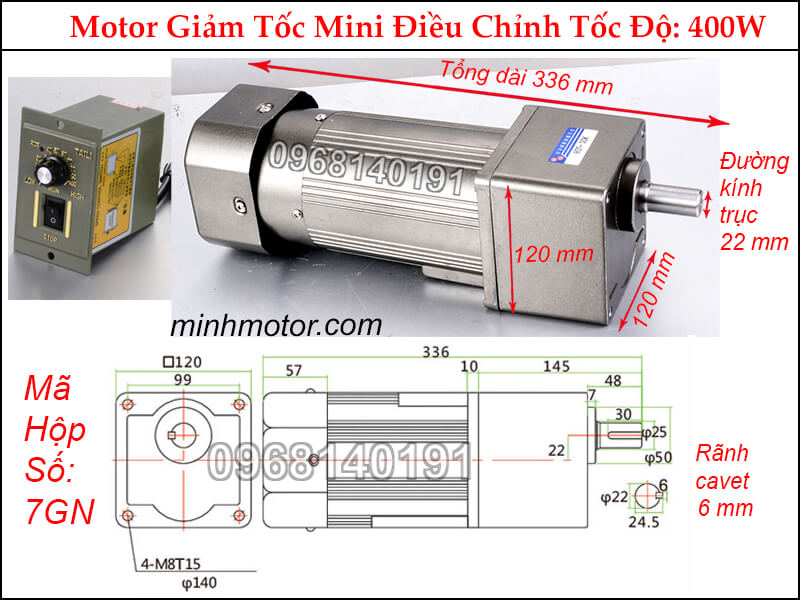

b) Motor giảm tốc 400w 1 pha 220v trục thẳng IKR

  • Đường kính trục động cơ hộp số 0.4kw 220v: 22 mm
  • Tổng dài: 336 mm
  • Mã hộp số: 7 GN
  • Motor giảm tốc 400w 220v: IKR 400w mã 7, tỉ số truyền: ... , trục 22, chỉnh được tốc độ

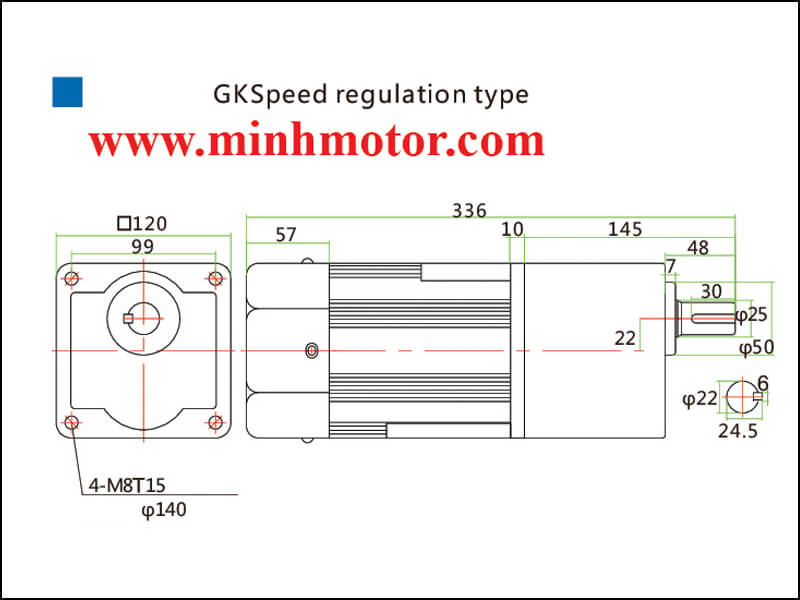

Thông số motor giảm tốc 400w 1 pha 220v chỉnh tốc độ 7IK400RGU-CF

Motor 400W 1 pha 220V có chỉnh tốc độThông số
Chỉnh tốc độBằng bộ điều tốc 220V, motor có dây tín hiệu tốc độ riêng
Model motor đầu trục răng (lắp hộp số)7IK400RGU-CF
Công suất400W
Điện áp1 pha 220V, 50Hz
Số cực4 pole
Mô men định mức tại 1400 vòng/phút2.69 N.m
Tụ điện16µF / 450V
Mặt trục ra (gồm 4 lỗ bắt vít)Vuông 120 × 120mm

Thông số hộp số 7GU gắn motor 400w, ratio 1/3 – 1/200

Hộp số 7GU gắn motor 400WThông số
Mã hộp số7GU-□K (□ là tỉ số, vd 7GU-30K)
Trục raØ22mm
Tỉ số truyền có hàngRatio 1/3 tới 1/200
Tốc độ trục ra của hộp giảm tốc (4P)467 – 7 vòng/phút
Mô men trục ra cho phép7.64 – 120 N.m (từ 1/60 trở lên: ~ 120 N.m)
Lỗ bắt hộp số4 lỗ M8, trên vòng tròn Ø140
Mã bộ hoàn chỉnh (ví dụ)7IK400RGU-CF + 7GU-30K
  • Dải chỉnh tốc độ motor: 90 – 1400 vòng/phút
  • Mô men khởi động: 0.94 N.m
  • Chế độ làm việc: Liên tục
  • Motor chỉnh xuống 400 – 90 vòng/phút: lực mô men còn ~ dưới 30% so với ở 1400 vòng/phút.
  • Dòng định mức motor 400W 220V cùng cỡ: 3.02A.

Trọng tải, băng tải mini theo tỉ số truyền, tốc độ của motor giảm tốc 400W

  • Giả sử đường kính con lăn rulo chủ động = 100 mm.
  • Giả sử có nhiều con lăn đỡ giảm ma sát.
  • Giả sử băng tải nằm ngang.
  • Giả sử mỗi ngày làm việc 8 tiếng.
Tỉ số truyềnTốc độ trục ra (vòng/phút)Mô-men trục ra (Nm)Hàng kéo được trên băng tải (kg)Tốc độ trên băng tải (m/phút)
1/1014016,85744
1/1593,324,18229,3
1/207031,310622
1/3046,747,116014,7
1/40356221111
1/502876,22598,8
1/6023,394,23207,3
1/8017,5117,84005,5
1/10014141,34804,4
  • Đã giảm 50% tải cho băng tải chạy liên tục dài ngày.
  • Con lăn to hơn: băng chạy nhanh hơn, hàng kéo giảm.
  • Mô-men tỉ số 1/15, 1/80 tính quy đổi.

Video sản phẩm thực tế

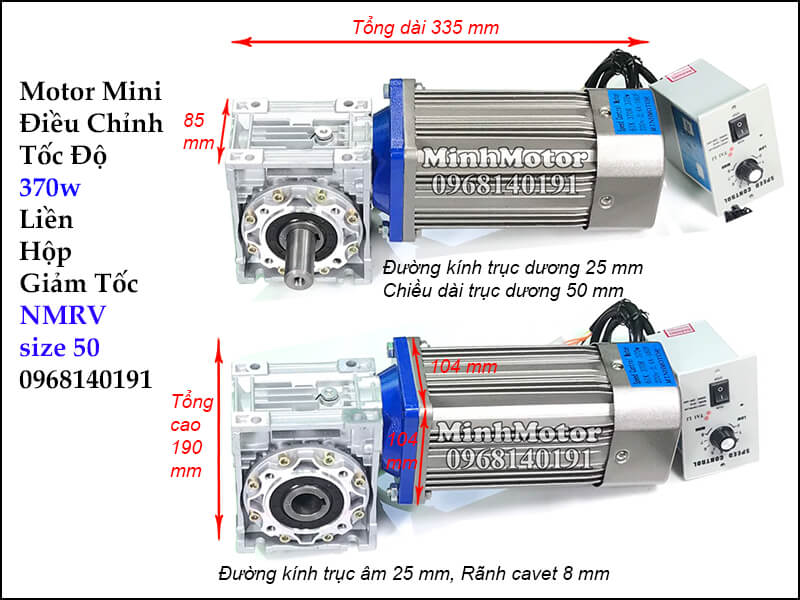

c) Motor giảm tốc 400w 220v NMRV50

Loại 1: Motor giảm tốc 1 pha 400w (370w) 0.5Hp 220v NMRV50 trục âm

  • Đường kính trục âm: 25mm, cavet 8mm
  • Tổng cao: 190mm
  • Tổng dài: 357mm
  • Lỗ bắt ốc hộp số: 8.5mm
  • Hộp số xoay 360 độ.

Motor giảm tốc 1 pha 400w (370w) 0.5Hp 220v NMRV50 trục âm

Loại 2: Motor giảm tốc 1 pha 400w (370w) 0.5Hp 220v NMRV50 cốt ra dương

  • Đường kính trục dương: 25mm, cavet 8mm
  • Tổng cao: 190mm
  • Tổng dài: 357mm
  • Lỗ bắt ốc hộp số: 8.5mm
  • Hộp số xoay 360 độ
  • Điện áp 1 pha 220V.

Motor giảm tốc 1 pha 400w (370w) 0.5Hp 220v NMRV50 cốt ra dương

  • Model motor trục tròn gắn hộp NMRV: 7IK400RA-CF (400W 1 pha 220V, chỉnh tốc độ 90 – 1400 vòng/phút)

d) Motor giảm tốc 400w 220v NMRV40

Loại 1: Motor giảm tốc 1 pha 400w (370w) 0.5Hp 220v NMRV40 trục âm

  • Đường kính trục: 18mm, cavet 6mm
  • Tổng cao: 160mm
  • Tổng dài: 340mm
  • Lỗ bắt ốc hộp số: 6.5mm
  • Hộp số xoay 360 độ.

Loại 2: Motor giảm tốc 1 pha 400w 370w 0.5Hp 220v NMRV40 trục dương

  • Đường kính trục: 25mm, cavet 8mm
  • Tổng cao: 190mm
  • Tổng dài: 340mm
  • Lỗ bắt ốc hộp số: 8.5mm
  • Trục ra vuông góc, trục âm. Hộp số xoay 360 độ.

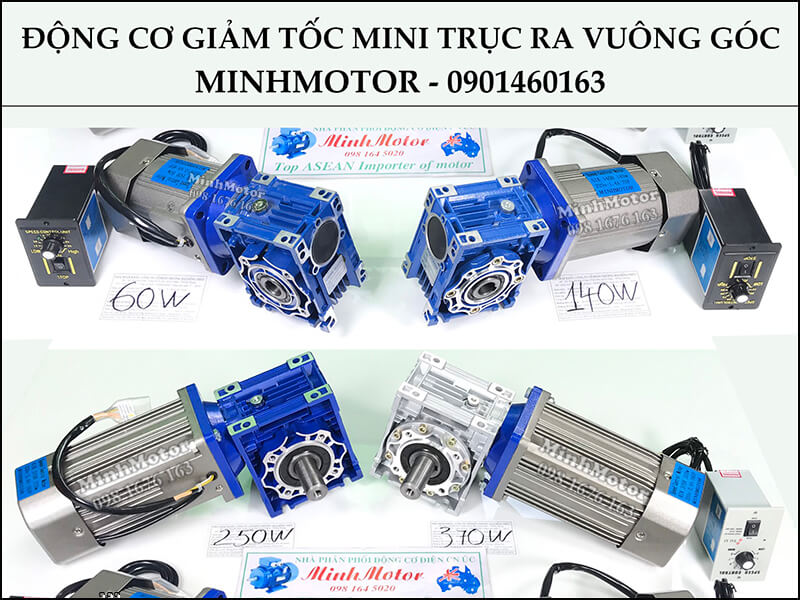

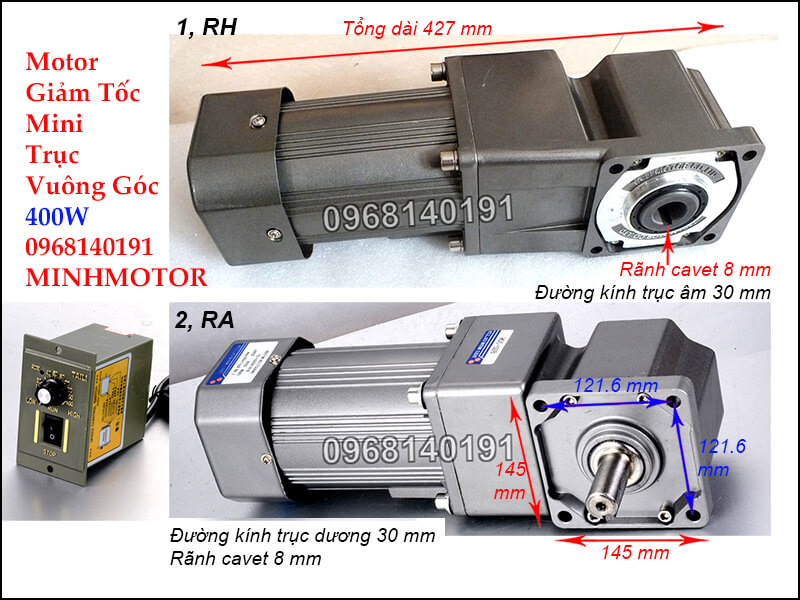

e) Motor giảm tốc mini 400w trục ra vuông góc

Loại 1: Motor giảm tốc 400w 220v RH trục âm

  • Mã động cơ giảm tốc mini 400w: 7
  • Kích cỡ hộp: 120x120
  • Cốt trục âm, trục rỗng
  • Trục dương, trục đặc trục lồi
  • Motor giảm tốc 400w 1 pha 220v RH 400w mã 7, tỉ số truyền:   , trục âm vuông góc: 30 mm

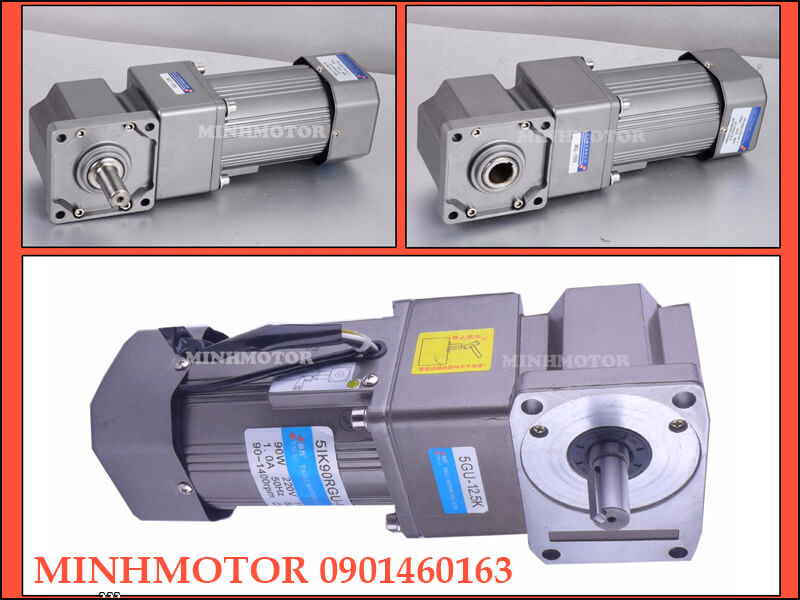

Motor giảm tốc mini 400w trục ra vuông góc

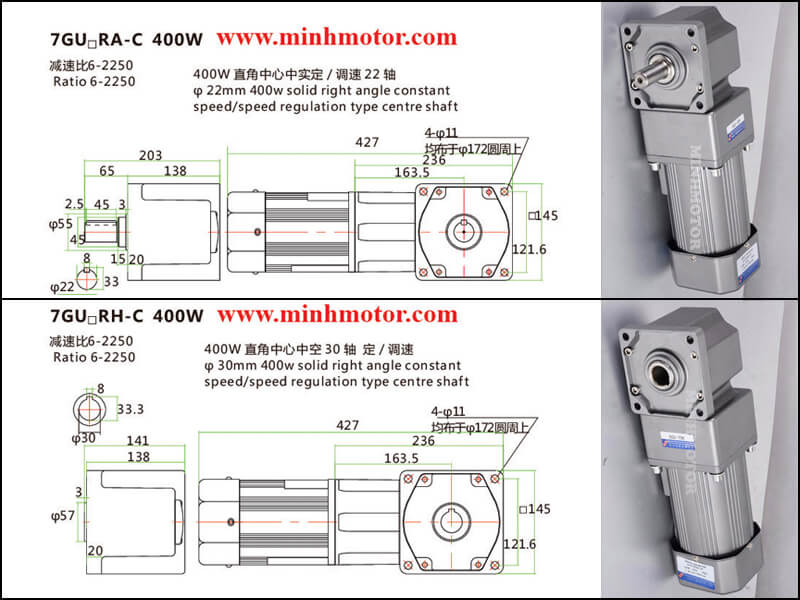

Thông số hộp số RH 7GU trục ra vuông góc gắn motor 400w

Hộp số RH 7GU gắn motor 400WThông số
Mã hộp số trục ra vuông gócRH 7GU (trục ra âm)
Trục ra âmØ30mm, then 8mm
Tỉ số truyền có hàngRatio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)280 – 14 vòng/phút
Mô men trục ra cho phép18.3 – 102 N.m
Lỗ bắt hộp số4 lỗ Ø11, trên vòng tròn Ø172
Mã bộ hoàn chỉnh (ví dụ)7IK400RGU-CF + RH 7GU tỉ số 1/30

Loại 2: Motor giảm tốc 400w 220v RA trục dương

  • Tổng chiều dài 427 mm
  • Đường kính trục dương: 22 mm, chiều dài trục 65mm
  • Đường kính trục âm: 30mm
  • Motor giảm tốc 400w 1 pha 220v RH 400w mã 7, tỉ số truyền, trục dương vuông góc: 30mm

Motor giảm tốc 400w 220v RA trục dương

Thông số hộp số RA 7GU trục ra vuông góc gắn motor 400w

Hộp số RA 7GU gắn motor 400WThông số
Mã hộp số trục ra vuông gócRA 7GU (trục ra dương)
Trục ra dươngØ22mm, then 8mm
Tỉ số truyền có hàngRatio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)280 – 14 vòng/phút
Mô men trục ra cho phép18.3 – 102 N.m
Lỗ bắt hộp số4 lỗ Ø11, trên vòng tròn Ø172
Mã bộ hoàn chỉnh (ví dụ)7IK400RGU-CF + RA 7GU tỉ số 1/30

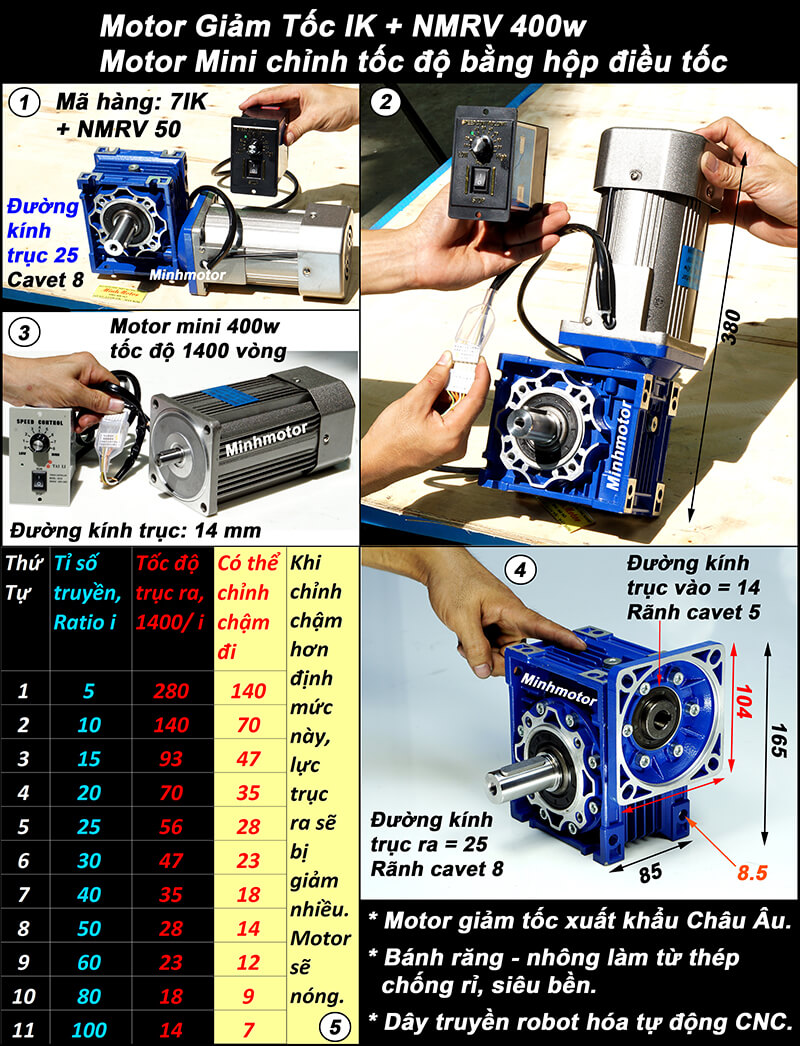

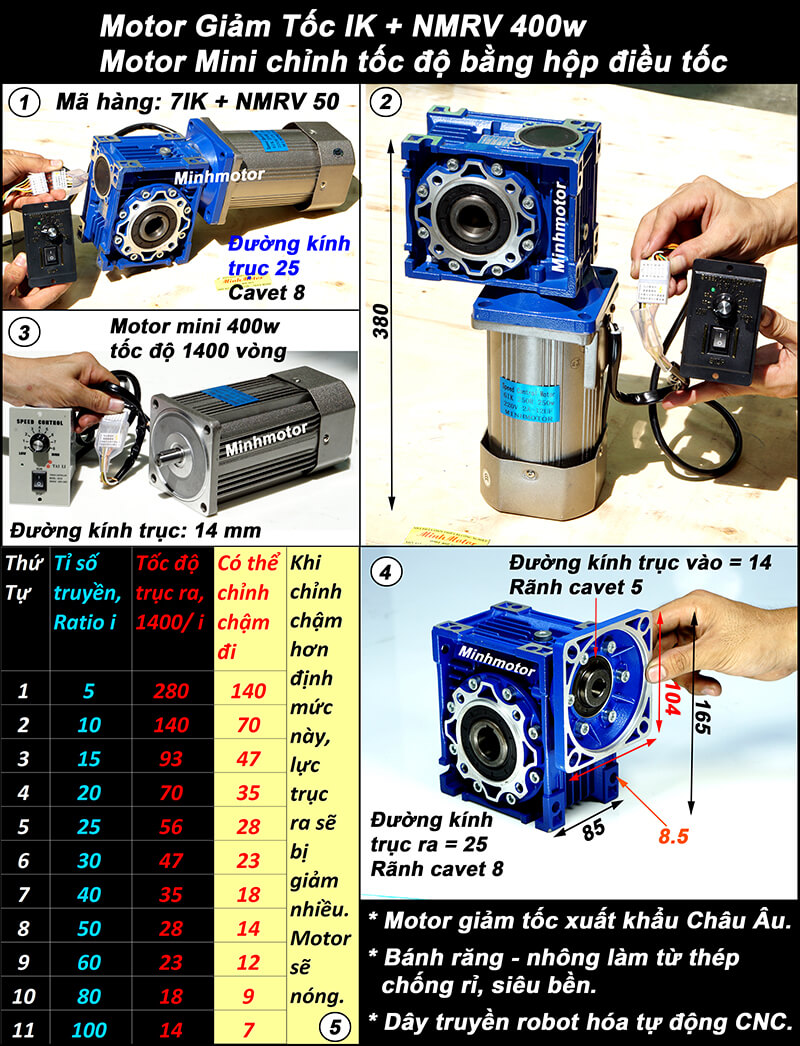

f) Motor giảm tốc 400w IRV, NMRV size 50

  • Gắn hộp số NMRV size 50
  • Mã hàng IRV 400w: motor 400w mã 7IK + NMRV size 50, trục âm 14mm

Sau khi gắn trục vào có thông số như hình dưới đây:

  • Mã hàng IRV 400w: motor 400w mã 7IK + NMRV size 50, trục dương 14mm

2) Ưu điểm motor giảm tốc 220v 400w 1 pha

  • Khung 120mm, hộp 7GU trục 22mm, mô men tới ~ 120 N.m từ ratio 1/60.
  • Mạnh nhất dòng mini 1 pha, vẫn chạy điện 220V gia đình, dòng ~ 3.02A.
  • Chỉnh tốc vô cấp bằng hộp điều tốc, không biến tần.
  • Có bản RH trục âm 30mm, RA trục dương 22mm.
  • Đổi tỉ số chỉ cần thay hộp số.

3) Ứng dụng motor giảm tốc 400w 1 pha 220v

  • Máy trộn bột bánh mì 25kg: ratio 1/10 – 1/15, 93 – 140 vòng/phút.
  • Băng tải nghiêng vật liệu xây dựng: ratio 1/30 – 1/50.
  • Máy cuộn ống, cuộn dây điện: ratio 1/60 – 1/100.
  • Máy nghiền phân hữu cơ nhỏ: ratio 1/5, ~ 280 vòng/phút.

a) Lắp đặt, chế tạo, thiết kế motor giảm tốc 400w 1 pha RH trục âm cho dây chuyền ép ghép lớp băng vệ sinh

Dây chuyền ép ghép lớp băng vệ sinh dùng motor giảm tốc 400w 1 pha RH trục âm tỉ số 1/40

Cách cỗ máy hoạt động:

  • 3 lớp: mặt, lõi thấm, đáy đi vào cặp trục ép nhiệt; 2 trục ép ăn khớp cặp bánh răng.
  • Motor giảm tốc RH 400W 1/40 trục âm lồng thẳng vào trục ép dưới, thanh chống xoay giữ vỏ hộp.
  • Trục ép quay ~ 35 v/p, ép dính 3 lớp; trục dao cắt định hình phía sau cắt ra miếng băng vệ sinh.
  • Miếng hoàn chỉnh ra băng tải xanh.

Vì sao chọn motor giảm tốc 400w 1 pha RH trục âm tỉ số 1/40 cho dây chuyền ép ghép lớp băng vệ sinh:

  • Trục ép ~ 35 v/p: các lớp dính đều, mép kín, không lệch.
  • RH trục âm: không khớp nối, không xích, máy ngắn gọn.
  • 400W 220V cho dây chuyền nhỏ, có hộp chỉnh tốc.

b) Lắp đặt, chế tạo, thiết kế motor giảm tốc 400w 1 pha RA trục dương cho dây chuyền ép ghép lớp băng vệ sinh (bản xích)

Dây chuyền ép ghép lớp băng vệ sinh (bản xích) dùng motor giảm tốc 400w 1 pha RA trục dương tỉ số 1/20

Cách cỗ máy hoạt động:

  • 3 lớp vật liệu chạy vào cặp trục ép nhiệt như bản RH.
  • Motor giảm tốc RA 400W 1/20 trục dương đặt dưới khung, nhông trên trục ra kéo xích 1:2 lên trục ép.
  • Trục ép quay ~ 35 v/p; trục dao phía sau cắt định hình ra miếng băng vệ sinh.
  • Motor ở gầm khung, xa vùng gia nhiệt của trục ép.

Vì sao chọn motor giảm tốc 400w 1 pha RA trục dương tỉ số 1/20 cho dây chuyền ép ghép lớp băng vệ sinh (bản xích):

  • Trục ép ~ 35 v/p: lớp dính đều, mép kín.
  • RA trục dương + xích: đặt motor chỗ nào cũng được, dễ căn xích.
  • 400W 220V, có hộp chỉnh tốc đi kèm.

4) Đấu điện motor giảm tốc 400w AC

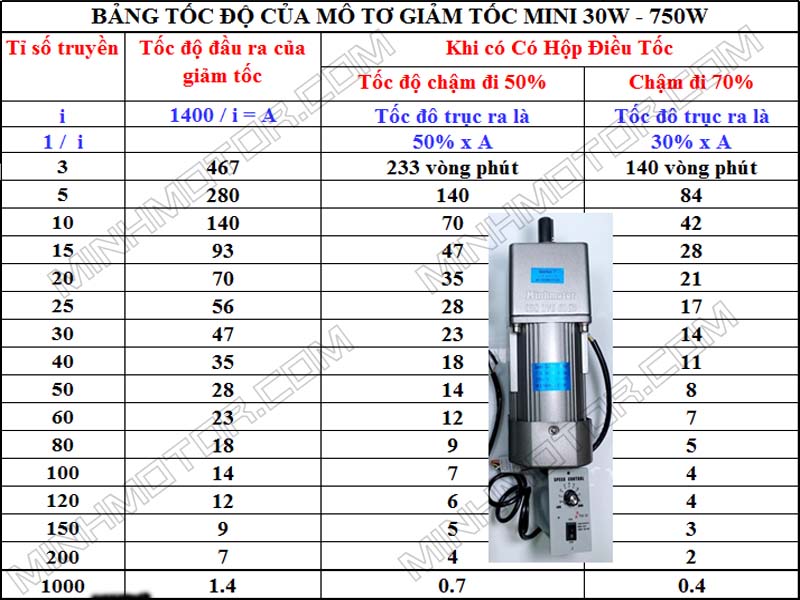

Đấu điện xuôi chiều và đảo chiều motor giảm tốc mini 400w . Xin xem video sau. Khi đấu điện vào hộp điều tốc, có thể giảm tốc độ xuống 50% hoặc 70%

Lưu ý, khi điều khiển tốc độ motor giảm tốc 1 pha 400w, nếu giảm quá 50% tốc độ ban đầu thì lực mô men ra sẽ yếu đi nhiều

Mời bạn xem hình minh họa dây đấu điện động cơ giảm tốc Mini 400w AC

Đấu điện motor giảm tốc 400w AC

Video sản phẩm Motor Giảm Tốc mini 400w RH RA Trục Ra Vuông Góc

Bộ điều chỉnh tốc độ motor 220v là hộp mầu đen vỏ nhựa như trong video.
