Motor giảm tốc 300w 1 pha 220v còn gọi là động cơ giảm tốc 300w 1 pha 220v loại nhỏ (mini), là một trong 85 loại motor giảm tốc phổ biến nhất thị trường Việt Nam.
1) Ứng dụng của động cơ giảm tốc mini 300w
Động cơ giảm tốc mini 300w dùng để:
- Làm motor quay lò heo 300w, quay thịt bò, thịt gà, thịt vịt, thịt dê
- Làm motor giảm tốc lò nướng thực phẩm, sấy hạt điều, café, tiêu
- Chế tạo băng tải mini VD: Lẩu băng chuyền, vận chuyển thực phẩm trong nhà hàng, khách sạn
- Motor điện quay chậm 300w chế tạo lò ấp trứng gia cầm, băng tải dọn phân chuồng gà vịt, băng truyền xử lý rác thải các loại
- Làm máy sục khí nuôi hải sản
- Chế tạo máy trộn bột mì làm bánh nướng, trang trí bánh sinh nhật
2) Ưu điểm động cơ giảm tốc 300w 1 pha 220v
- Chạy điện áp 220v 1 pha dân dụng, dễ lắp đặt
- Công suất 300w phù hợp với các máy móc, thiết bị dân dụng và sản xuất
- Kích thước nhỏ gọn, dễ di chuyển và lắp đặt
- Hiệu suất cao, tiêu tốn ít điện năng
- Vận hành ổn định, ít hỏng hóc
3) Cấu tạo motor giảm tốc mini 300w 1 pha 220v
Mô tơ giảm tốc mini 300w 1 pha có cấu tạo gồm các bộ phận chính sau:
- Stator: là phần cố định của motor, có các cuộn dây được quấn trên lõi thép, tạo ra từ trường khi có dòng điện chạy qua.
- Rotor: là phần quay của motor, có các thanh dẫn điện được đặt trên lõi thép. Khi có từ trường của stator tác động sẽ tạo ra lực điện từ làm rotor quay.
- Giảm tốc: là bộ phận giúp giảm tốc độ của động cơ và tăng mô-men xoắn. Giảm tốc được làm bằng bánh răng và trục, có tỷ số truyền khác nhau.
- Vỏ motor: được làm bằng nhôm hoặc thép, có tác dụng bảo vệ các bộ phận bên trong motor khỏi tác động của môi trường.
4) Thông số kỹ thuật motor giảm tốc 300w mini
- Điện áp motor điện mini 300w là 220v, điện AC xoay chiều 1 pha
- Motor quay chậm 220v 300w, tỉ số truyền đa dạng từ 1:3 tới 1: 10000 (siêu chậm) đều có sẵn
- Mã số hộp giảm tốc mini 300w: 7GN
- Trọng lượng nhẹ, kích thước gọn
- Đường kính trục: 22mm
- Chất lượng Châu Âu
- Dòng ampe định mức là: 2.4 (A)
- Lực momen giảm tốc mini 300w: 8.7 ~118N.m
5) Phân loại motor giảm tốc 300w

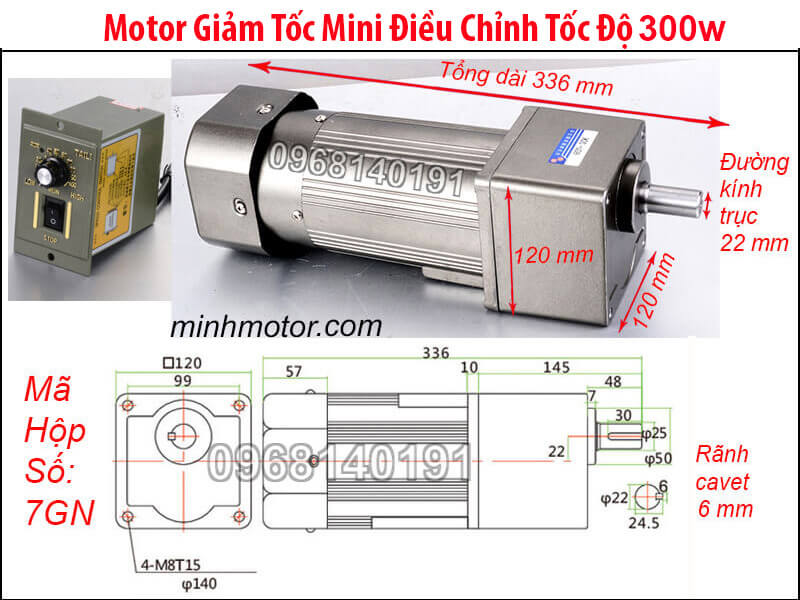

a) Motor giảm tốc 300w mini trục thẳng
- Đường kính trục: 22 mm
- Kích thước mặt vuông hộp số: 120x120mm
- Rãnh cavet: 6 mm
- Mã hàng hộp số: 7GN
- Motor giảm tốc 300w 220v: IKR 300w mã 7, tỉ số truyền: … , trục 22, chỉnh được tốc độ

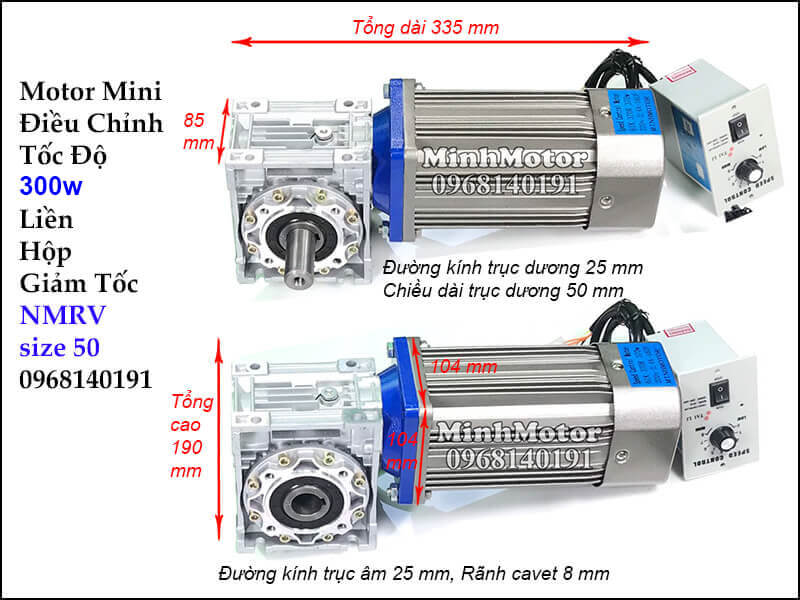

b) Động cơ giảm tốc 300w mini trục vuông góc, NMRV size 50
Khi gắn trục dương có thông số như hình sau đây:
- Đường kính trục ra: 25mm, chiều dài trục: 50mm
- Mã hàng IRV 300w: motor 300w mã 6IK + NMRV size 50, trục dương 25mm
Khi lắp với hộp chỉnh tốc nmrv size 50 có: đường kính trục âm 25mm
- Tốc độ trục ra giảm từ 10 - 100 lần chậm nhất khoảng 7 vòng/phút
- Mã hàng IRV 300w: motor 300w mã 6IK + NMRV size 50, trục âm 25mm

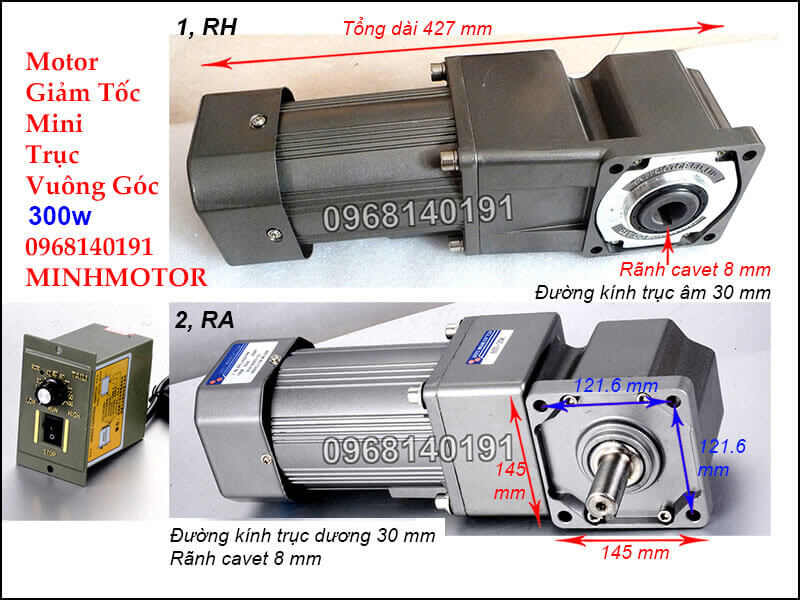

c) Motor giảm tốc 300w mini trục vuông góc
Loại 1: Giảm tốc trục ra vuông gốc cốt âm RH
- Đường kính trục âm 22mm
- Rãnh cavet: 8mm
- Tỉ số truyền i=5 đến i=100
- Motor giảm tốc 300w 1 pha 220v RH 300w mã 6, tỉ số truyền: … , trục âm vuông góc: 22mm
Loại 2: Giảm tốc 300w trục ra vuông gốc cốt dương RA
- Đường kính trục 22mm
- Kích thước hộp số 104x104mm
- Mã hàng hộp số: RA GU6 (300w)
- Motor giảm tốc 300w 1 pha 220v RA 300w mã 6, tỉ số truyền: … , trục dương vuông góc: 22mm
d) Động cơ giảm tốc 300w điện 1 chiều DC
Motor giảm tốc 300w mini sử dụng điện 12v, 24v 1 chiều có tốc độ vòng ra như bảng sau:
- Motor giảm tốc 300w IKDC mã 5, tỉ số truyền: … , trục thẳng đường kính: 15mm
- Motor 300w DC mã 5, trục 11mm
Motor 300w DC 12v 24v còn có thể lắp với các loại hộp giảm tốc với trục ra vuông góc khác như sau:
Kiểu 1: Motor 300w điện 1 chiều khi lắp với hộp số RH trục âm mini
Kiểu 2: Motor giảm tốc 300w điện 1 chiều 12v 24v khi lắp với hộp số RA trục dương
- Motor giảm tốc 300w DC RH 300w mã 5, tỉ số truyền: … , trục dương vuông góc: 17mm
Kiểu 3: Động cơ 300w điện 24v lắp với đầu giảm tốc NMRV 30
Kiểu 4: Động cơ giảm tốc 300w điện 12v lắp với đầu giảm tốc NMRV 40
Kiểu 5: Động cơ giảm tốc 300w điện 1 chiều GS mặt bích
6) Đấu điện motor giảm tốc 300w mini AC
Đấu điện xuôi chiều và đảo chiều motor giảm tốc mini 300w . Mời xem video sau. Có thể giảm tốc độ xuống 50% hoặc 70% khi đấu điện vào hộp điều tốc.
Lưu ý, khi điều khiển tốc độ motor giảm tốc 1 pha 300w, nếu giảm quá 50% tốc độ ban đầu thì lực mô men ra sẽ yếu đi nhiều.
Mời bạn xem hình minh họa dây đấu điện động cơ giảm tốc Mini 300w AC
Để biết được tốc độ trục ra của motor giảm tốc 300w 220v bạn có thể tính ra từ ratio, tỉ số truyền như sau:
- Ratio 1: 10, tỉ số truyền 10, 1:10 thì tốc độ trục ra là 1400 /10 = 140 vòng phút
- Ratio 1: 20, tỉ số truyền 20, 1:20 thì tốc độ trục ra là 1400 / 20 = 70 vòng phút
- Ratio 1: 50, tỉ số truyền 50, 1:50 thì tốc độ trục ra là 1400 / 50 = 28 vòng phút
- Ratio 1: 60, tỉ số truyền 60, 1:60 thì tốc độ trục ra là 1400 / 60 = 23 vòng phút
- Ratio 1: 100, tỉ số truyền 100, 1:100 thì tốc độ trục ra là 1400 / 100 = 14 vòng phút
- Ratio 1: 30, tỉ số truyền 30, 1:30 thì tốc độ trục ra là 1400 / 30 = 47 vòng phút
Bộ điều chỉnh tốc độ motor giảm tốc 300w mini là hộp mầu đen vỏ nhựa như trong video.
Video sản phẩm Motor Giảm Tốc 300w mini RH RA Trục Ra Vuông Góc
Hình ảnh motor mimi 300w đường kính trục 14mm như hình sau:
- Tổng chiều cao: 215mm
- Kích thước mặt bích vuông: 104x104mm
- Khoảng cách tâm 2 lỗ bắt ốc: 85x85mm
- Kích thước lỗ bắt ốc: 9mm
- Chiều dài trục: 25mm
