Motor giảm tốc 370w 1 pha 220v còn gọi là động cơ giảm tốc 370w 1 pha 220v loại nhỏ (mini). Đây là một trong 85 loại motor giảm tốc phổ biến nhất thị trường Việt Nam.

1) Phân loại motor giảm tốc 370w 1 pha 220v

a) Motor giảm tốc 370w 1 pha 220v trục thẳng IKR

  • Đường kính trục: 22 mm
  • Tổng dài: 336 mm
  • Mã hộp số: 7 GN

Motor giảm tốc 370w 1 pha 220v trục thẳng IKR

Thông số motor giảm tốc 370w 1 pha 220v chỉnh tốc độ 6IK370RGU-CF

Motor 370W 1 pha 220V có chỉnh tốc độThông số
Chỉnh tốc độBằng bộ điều tốc 220V, motor có dây tín hiệu tốc độ riêng
Model motor đầu trục răng (lắp hộp số)6IK370RGU-CF
Công suất370W
Điện áp1 pha 220V, 50Hz
Số cực4 pole
Mô men định mức tại 1400 vòng/phút2.72 N.m
Tụ điện16µF / 450V
Mặt trục ra (gồm 4 lỗ bắt vít)Vuông 104 × 104mm

Thông số hộp số 6GU gắn motor 370w, ratio 1/3 – 1/200

Hộp số 6GU gắn motor 370WThông số
Mã hộp số6GU-□K (□ là tỉ số, vd 6GU-30K)
Trục raØ15mm (then 5mm) hoặc Ø18mm (then 6mm)
Tỉ số truyền có hàngRatio 1/3 tới 1/200
Tốc độ trục ra của hộp giảm tốc (4P)467 – 7 vòng/phút
Mô men trục ra cho phép7.07 – 44 N.m (từ 1/25 trở lên: ~ 44 N.m)
Lỗ bắt hộp số4 lỗ M8, trên vòng tròn Ø120
Mã bộ hoàn chỉnh (ví dụ)6IK370RGU-CF + 6GU-30K
  • Dải chỉnh tốc độ motor: 90 – 1400 vòng/phút
  • Mô men khởi động: 0.95 N.m
  • Chế độ làm việc: Liên tục
  • Motor chỉnh xuống 400 – 90 vòng/phút: lực mô men còn ~ dưới 30% so với ở 1400 vòng/phút.
  • Dòng định mức motor 370W 220V cùng cỡ: 2.95A.

Trọng tải, băng tải mini theo tỉ số truyền, tốc độ của motor giảm tốc 370W

  • Giả sử đường kính con lăn rulo chủ động = 100 mm.
  • Giả sử có nhiều con lăn đỡ giảm ma sát.
  • Giả sử băng tải nằm ngang.
  • Giả sử mỗi ngày làm việc 8 tiếng.
Tỉ số truyềnTốc độ trục ra (vòng/phút)Mô-men trục ra (Nm)Hàng kéo được trên băng tải (kg)Tốc độ trên băng tải (m/phút)
1/1014016,85744
1/1593,324,18229,3
1/207031,310622
1/3046,747,116014,7
1/40356221111
1/502876,22598,8
1/6023,394,23207,3
1/8017,5117,84005,5
1/10014141,34804,4
  • Đã giảm 50% tải cho băng tải chạy liên tục dài ngày.
  • Con lăn to hơn: băng chạy nhanh hơn, hàng kéo giảm.
  • Mô-men tỉ số 1/15, 1/80 tính quy đổi.

Video sản phẩm thực tế

b) Motor giảm tốc 370w 1 pha GHC chân đế

Motor giảm tốc Mini 370w chân đế GHC

  • Đường kính trục: 22 mm. Rãnh cavet: 7 mm
  • Dòng ampe định mức: 3.03 A

c) Motor giảm tốc 370w 220v IRV 40

Loại 1: Motor giảm tốc 370w mã hàng motor IK5 và hộp số NMRV 40 trục dương 18mm

  • Điện áp 1 pha 220V
  • Công suất 370W
  • Đường kính trục dương: 18mm
  • Rãnh cavet: 6mm
  • Tổng dài khoảng 324mm
  • Đường kính trục vào: 11mm

Motor giảm tốc 370w 220v IRV 40 dương

Loại 2: Motor giảm tốc 370w mã hàng motor IK5 và hộp số NMRV 40 trục âm 18mm

  • Công suất 370W
  • Đường kính trục âm: 18mm
  • Rãnh cavet: 6mm
  • Tổng dài khoảng 324mm
  • Đường kính trục vào: 11mm

Motor giảm tốc 370w 220v IRV 40 dương

d) Motor giảm tốc 370w 220v IRV 50

Loại 1: Motor giảm tốc 370w mã hàng motor IK6 và hộp số NMRV 50 trục dương 25mm

Loại 2: Motor giảm tốc 370w mã hàng motor IK6 và hộp số NMRV 50 trục âm 25mm

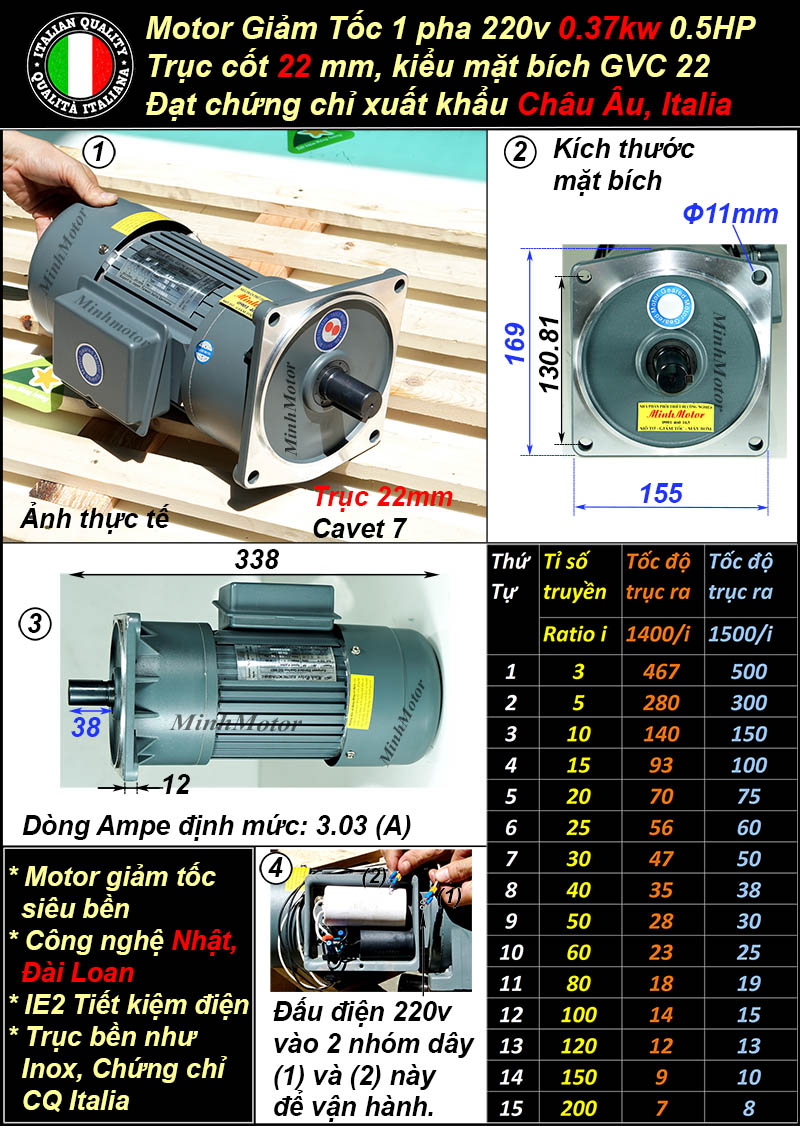

e) Motor giảm tốc 370w 1 pha GVC mặt bích

Động cơ giảm tốc 370w mặt bích GVC

  • Đường kính trục: 22 mm. Rãnh cavet: 7 mm
  • Đường kính lỗ mặt bích: 11 mm
  • Dòng ampe định mức: 3.03 A

b) Motor giảm tốc 370w 1 pha GVC mặt bích

f) Motor giảm tốc 370w 220v NMRV40

Loại 1: Motor giảm tốc 1 pha 370w 0.5Hp 220v NMRV40 trục âm

  • Đường kính trục: 18mm, cavet 6mm
  • Tổng cao: 160mm
  • Tổng dài: 410mm
  • Lỗ bắt ốc hộp số: 6.5mm
  • Hộp số xoay 360 độ.

Loại 2: Motor giảm tốc 1 pha 370w 0.5Hp 220v NMRV40 trục dương

  • Đường kính trục: 25mm, cavet 8mm
  • Tổng cao: 190mm
  • Tổng dài: 410mm
  • Lỗ bắt ốc hộp số: 8.5mm
  • Trục ra vuông góc, trục âm. Hộp số xoay 360 độ.

  • Model motor trục tròn gắn hộp NMRV: 6IK370RA-CF (370W 1 pha 220V, chỉnh tốc độ 90 – 1400 vòng/phút)

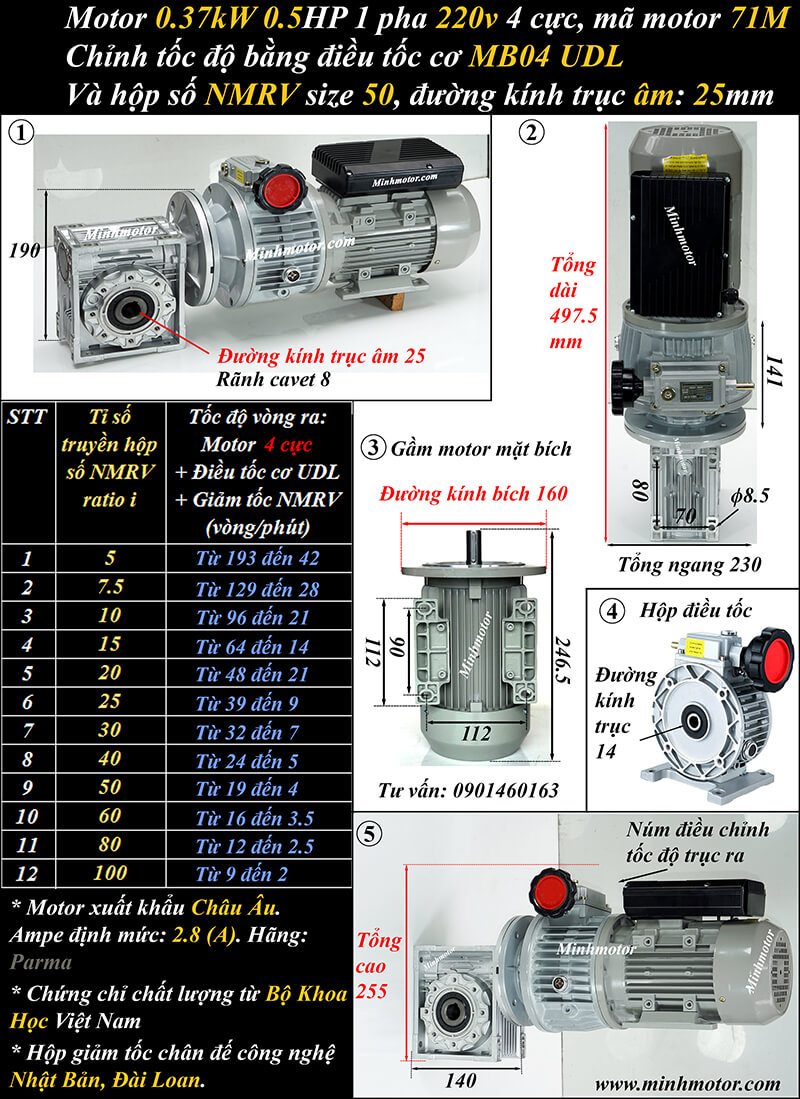

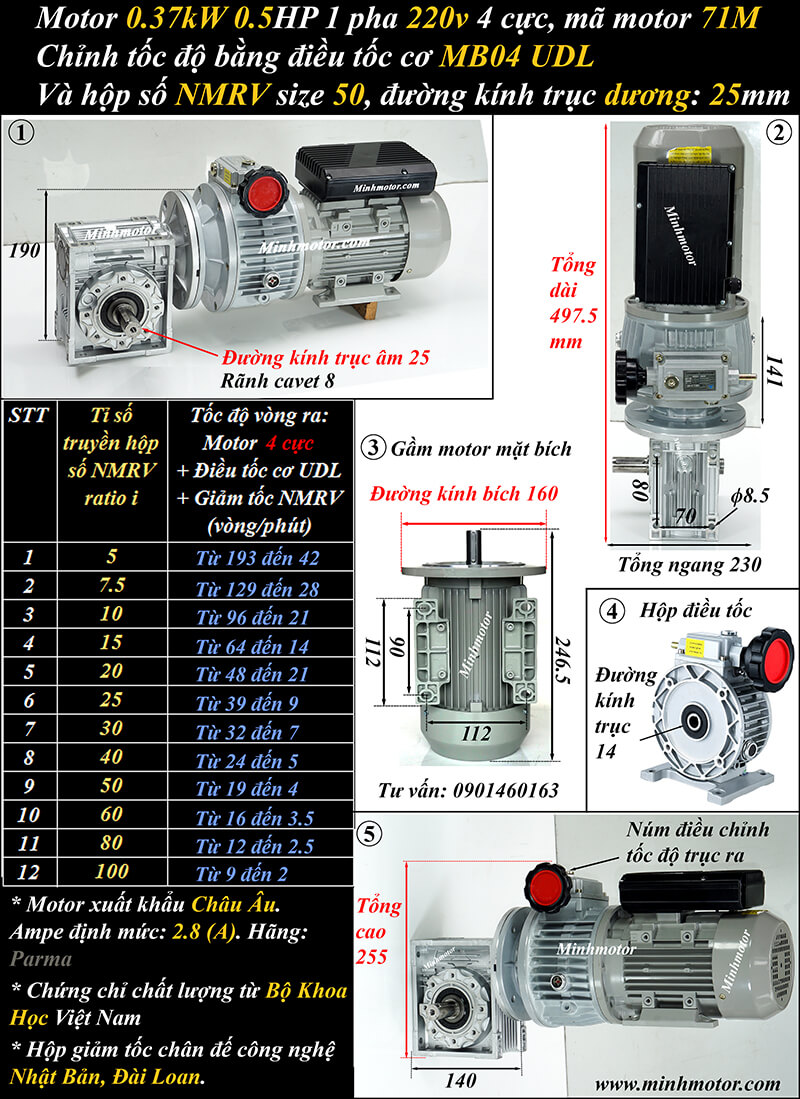

g) Motor giảm tốc 370w 220v NMRV50

  • Mã hàng motor giảm tốc mini IRV 370w: 6IK
  • Gắn hộp số NMRV size 50

Khi lắp trục ra có thông số như hình sau:

h) Motor giảm tốc mini 370w trục ra vuông góc

Loại 1: Motor giảm tốc 370w 220v RH trục âm mã 6

  • Mã động cơ giảm tốc mini 370w: 6
  • Kích cỡ hộp: 104x104
  • Cốt trục âm, trục rỗng
  • Đường kính trục ra âm 22mm

Thông số hộp số RH 6GU trục ra vuông góc gắn motor 370w

Hộp số RH 6GU gắn motor 370WThông số
Mã hộp số trục ra vuông gócRH 6GU (trục ra âm)
Trục ra âmØ22mm, then 6mm
Tỉ số truyền có hàngRatio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)280 – 14 vòng/phút
Lỗ bắt hộp số4 lỗ Ø9, trên vòng tròn Ø120
Mã bộ hoàn chỉnh (ví dụ)6IK370RGU-CF + RH 6GU tỉ số 1/30

Loại 2: Motor giảm tốc 370w 220v RH trục dương mã 6

  • Mã động cơ giảm tốc mini 370w: 6
  • Kích cỡ hộp: 104x104
  • Đường kính trục ra dương 22mm

Thông số hộp số RA 6GU trục ra vuông góc gắn motor 370w

Hộp số RA 6GU gắn motor 370WThông số
Mã hộp số trục ra vuông gócRA 6GU (trục ra dương)
Trục ra dươngØ22mm, then 6mm
Tỉ số truyền có hàngRatio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)280 – 14 vòng/phút
Lỗ bắt hộp số4 lỗ Ø9, trên vòng tròn Ø120
Mã bộ hoàn chỉnh (ví dụ)6IK370RGU-CF + RA 6GU tỉ số 1/30

Loại 3: Motor giảm tốc 370w 220v RH trục âm mã 7

  • Mã động cơ giảm tốc mini 370w: 7
  • Kích cỡ hộp: 120x120
  • Cốt trục âm, trục rỗng

Thông số hộp số RH 7GU trục ra vuông góc gắn motor 370w

Hộp số RH 7GU gắn motor 370WThông số
Mã hộp số trục ra vuông gócRH 7GU (trục ra âm)
Trục ra âmØ30mm, then 8mm
Tỉ số truyền có hàngRatio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)280 – 14 vòng/phút
Lỗ bắt hộp số4 lỗ Ø11, trên vòng tròn Ø172
Mã bộ hoàn chỉnh (ví dụ)Motor 7IK 370W + RH 7GU tỉ số 1/30

Loại 4: Motor giảm tốc 370w 220v RA trục dương mã 7

  • Tổng chiều dài 427 mm
  • Đường kính trục dương: 30 mm, chiều dài trục 65mm

Thông số hộp số RA 7GU trục ra vuông góc gắn motor 370w

Hộp số RA 7GU gắn motor 370WThông số
Mã hộp số trục ra vuông gócRA 7GU (trục ra dương)
Trục ra dươngØ30mm, then 8mm
Tỉ số truyền có hàngRatio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)280 – 14 vòng/phút
Lỗ bắt hộp số4 lỗ Ø11, trên vòng tròn Ø172
Mã bộ hoàn chỉnh (ví dụ)Motor 7IK 370W + RA 7GU tỉ số 1/30

2) Ưu điểm động cơ giảm tốc 370w 1 pha 220v

  • Mô men ~ 44 N.m từ ratio 1/25 với hộp 6GU; có bản hộp 7GU trục 30mm.
  • Chạy điện 220V, dòng ~ 2.95A, thay motor 3 pha 0.37kW ở nơi không có điện 3 pha.
  • Chỉnh tốc 90 – 1400 vòng/phút không cần biến tần.
  • Gắn được hộp NMRV 40 khi cần trục ra vuông góc 18mm.
  • Thay tỉ số chỉ đổi hộp số.

3) Ứng dụng motor giảm tốc 370w 1 pha 220v

  • Máy kéo dây cáp, cuộn ống mềm: ratio 1/50 – 1/100.
  • Máy khuấy bồn 200 lít: ratio 1/10 – 1/20, 70 – 140 vòng/phút.
  • Vít tải nghiêng phân bón: ratio 1/20 – 1/30.
  • Máy cán ép ống nhỏ: ratio 1/60 – 1/100.

4) Đấu điện motor giảm tốc 370w AC

Đấu điện xuôi chiều và đảo chiều motor giảm tốc mini 370w . Xin xem video sau. Khi đấu điện vào hộp điều tốc, có thể giảm tốc độ xuống 50% hoặc 70%

Lưu ý, khi điều khiển tốc độ motor giảm tốc 1 pha 370w, nếu giảm quá 50% tốc độ ban đầu thì lực mô men ra sẽ yếu đi nhiều

Mời bạn xem hình minh họa dây đấu điện động cơ giảm tốc Mini 370w AC

Đấu điện motor giảm tốc 400w AC

Hình ảnh motor mimi 370w đường kính trục 14mm như hình sau:

  • Tồng chiều cao: 235mm
  • Kích thước mặt bích vuông: 104x104mm
  • Khoảng cách tâm 2 lỗ bắt ốc: 85x85mm
  • Kích thước lỗ bắt ốc: 9mm
  • Chiều dài trục: 25mm
