Motor Giảm Tốc 90w 1 Pha 220V

7.372 reviews
  • Kho Motor Giảm Tốc Lớn Nhất
  • 65 Năm Kinh Nghiệm
  • Giá Ưu Đãi Số 1 VN
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor giảm tốc mini 220v 90w còn gọi là động cơ giảm tốc 90w 1 pha 220v loại nhỏ. Đây là một trong 85 loại motor giảm tốc mini phổ biến nhất thị trường Việt Nam.

Tính năng motor giảm tốc 90w

1) Ứng dụng của motor giảm tốc mini 90w

  • Làm động cơ giảm tốc lò nướng thực phẩm, sấy hạt điều, café, tiêu
  • Chế tạo băng tải mini VD: Lẩu băng chuyền, vận chuyển thực phẩm trong quán ăn, nhà hàng tiệc cưới
  • Motor điện quay chậm 90w chế tạo lò ấp trứng, băng tải dọn phân chuồng gia súc gia cầm, băng truyền xử lý rác thải
  • Chế tạo máy trộn nhân bánh trung thu, trộn bột mì làm bánh nướng, trang trí bánh kem sinh nhật
  • Làm máy sục khí nuôi cá tôm cua

2) Ưu điểm motor giảm tốc 90w mini

  • Kích thước nhỏ, dễ lắp đặt và vận hành
  • Giá thành rẻ, phù hợp với nhiều máy móc sản xuất nhỏ
  • Vận hành êm, tiếng ồn và rung lắc thấp
  • Chất lượng đạt tiêu chuẩn khắt khe châu Âu
  • Tỷ số truyền và tốc độ trục ra đa dạng, có thể cài đặt linh hoạt

3) Thông số kỹ thuật motor 90w mini giảm tốc

  • Điện áp motor 90w mini là 220v, điện AC xoay chiều 1 pha
  • Kích thước nhỏ gọn, trọng lượng nhẹ
  • Dòng ampe định mức là: 0.75 (A)
  • Lực momen giảm tốc mini 90w: 1.91 ~ 20.9N.m
  • Motor quay chậm 220v 90w, tỉ số truyền đa dạng từ 1:3 tới 1: 10000 (siêu chậm) đều có sẵn
  • Mã số hộp giảm tốc mini 90w: 5GN
  • Đường kính trục 15mm
  • Chất lượng: Xuất Khẩu Châu Âu

4) Phân loại motor giảm tốc mini 90w

a) Động cơ giảm tốc 90w mini giảm tốc trục thẳng

  • Đường kính trục: 15 mm
  • Rãnh cavet: 5 mm
  • Mã hàng hộp số: 5GN
  • Motor giảm tốc 90w 220v: IKR 90w mã 5, tỉ số truyền: … , trục 15, chỉnh được tốc độ

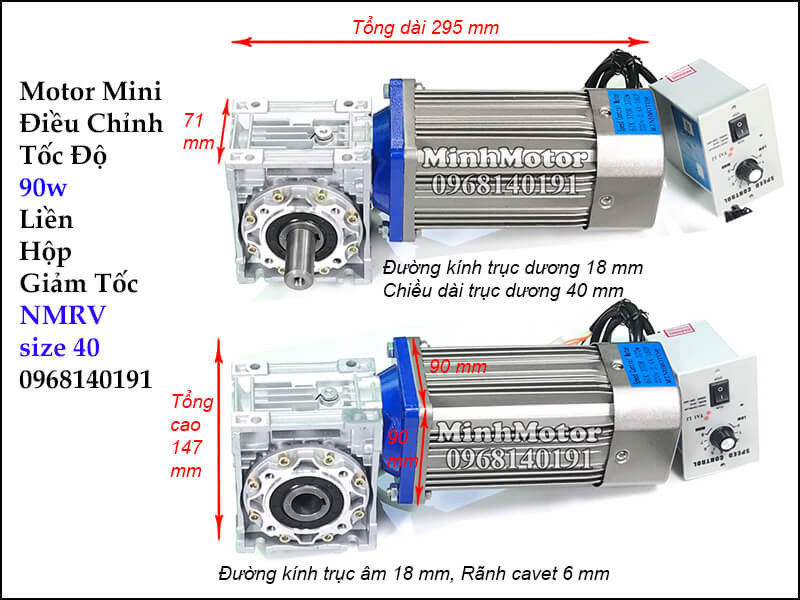

b) Motor giảm tốc 90w mini trục vuông góc, NMRV size 40

  • Lắp với hộp chỉnh tốc NMRV 40
  • Đường kính trục ra: 18mm
  • Mã hàng IRV 90w: motor 90w mã 5IK + NMRV size 40, trục dương 18mm

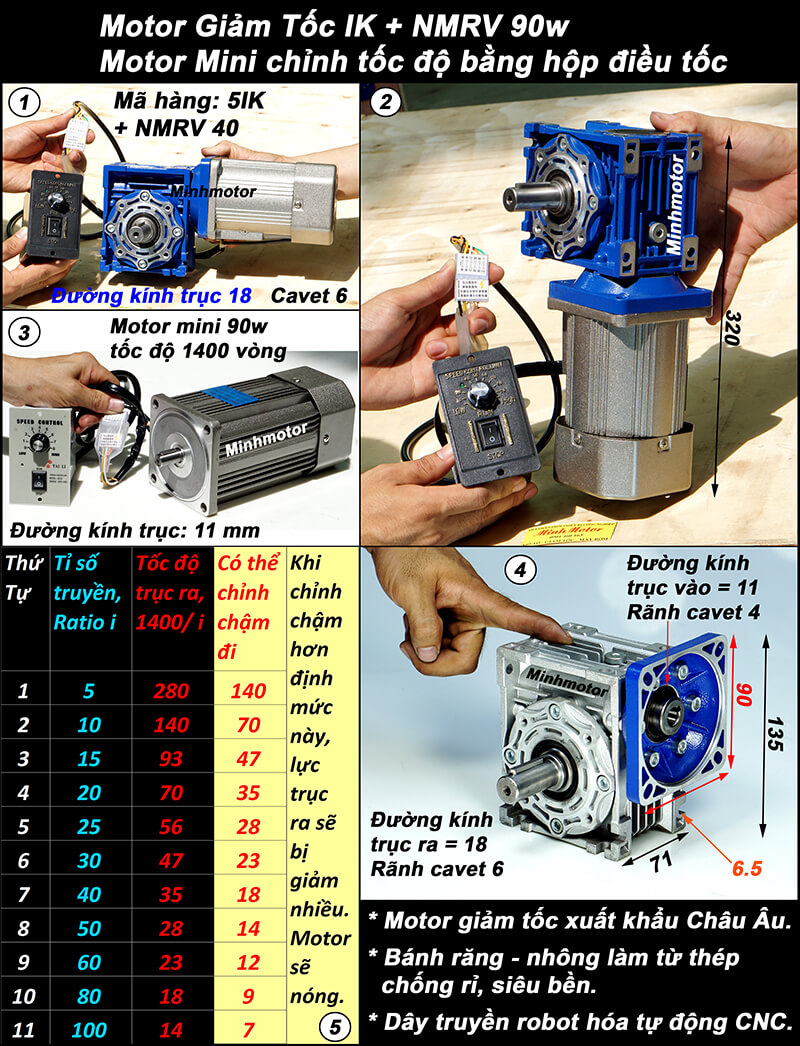

Động cơ giảm tốc 90w mini trục vuông góc, NMRV size 40

  • Mã hàng IRV 90w: motor 90w mã 5IK + NMRV size 40, trục âm 18mm

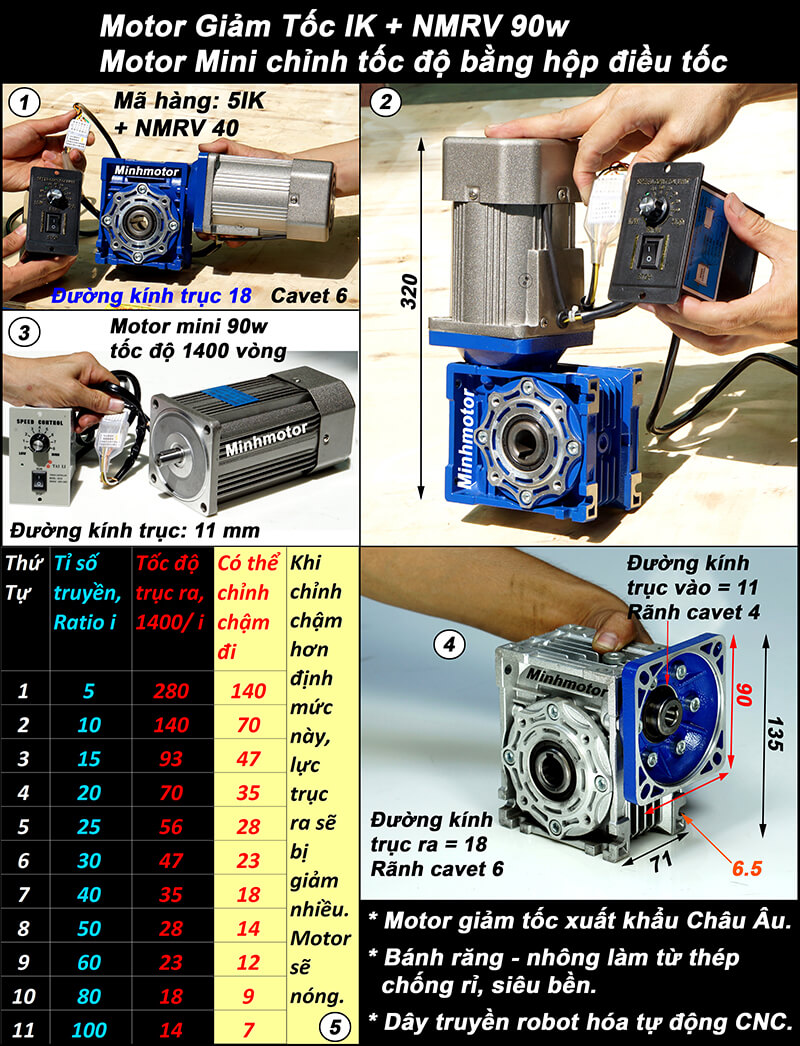

Động cơ giảm tốc 90w mini trục vuông góc, NMRV size 40

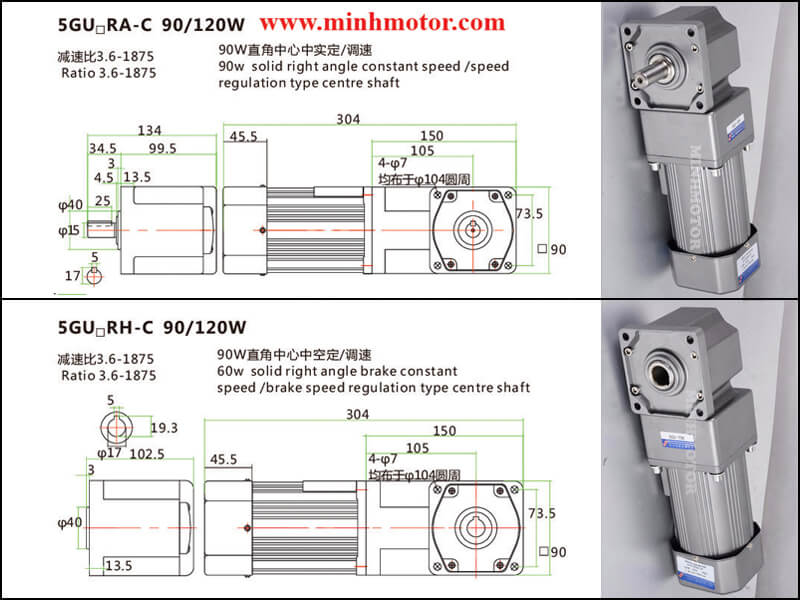

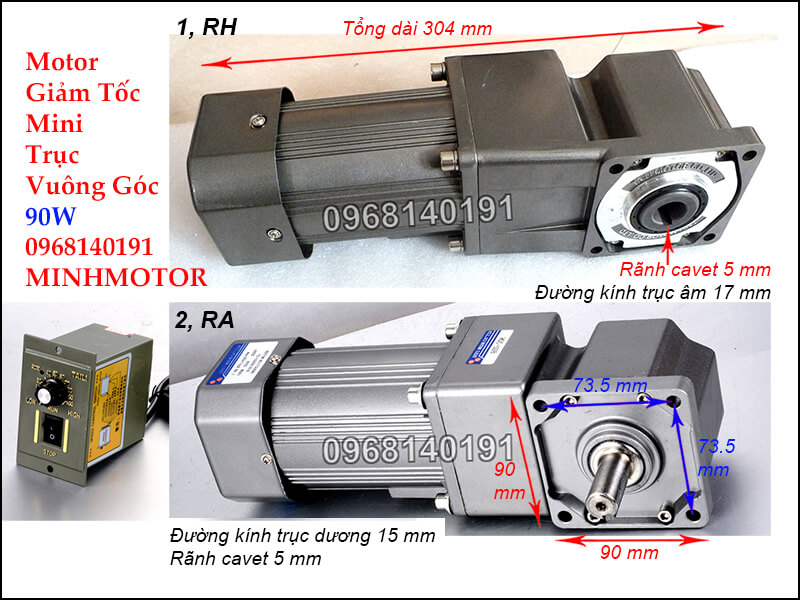

c) Motor 90w mini giảm tốc trục vuông góc

Loại 1: Motor 90w trục ra vuông gốc cốt âm RH

  • Đường kính trục âm 17mm
  • Rãnh cavet: 5mm
  • Mã hàng hộp số: RH 5GN
  • Motor giảm tốc 90w 1 pha 220v RH 90w mã 5, tỉ số truyền:   , trục âm vuông góc: 17mm

Motor 90w trục ra vuông gốc cốt âm RH

Loại 2: Động cơ giảm tốc mini 90w trục ra vuông gốc cốt dương RA

  • Đường kính trục ra 15mm
  • Kích thước hộp số 90x90mm
  • Tốc độ giảm từ 280 đến dưới 7 vòng/phút
  • Motor giảm tốc 90w 1 pha 220v RA 90w mã 5, tỉ số truyền:   , trục dương vuông góc: 15mm

Giảm tốc 90w trục ra vuông gốc cốt dương RA

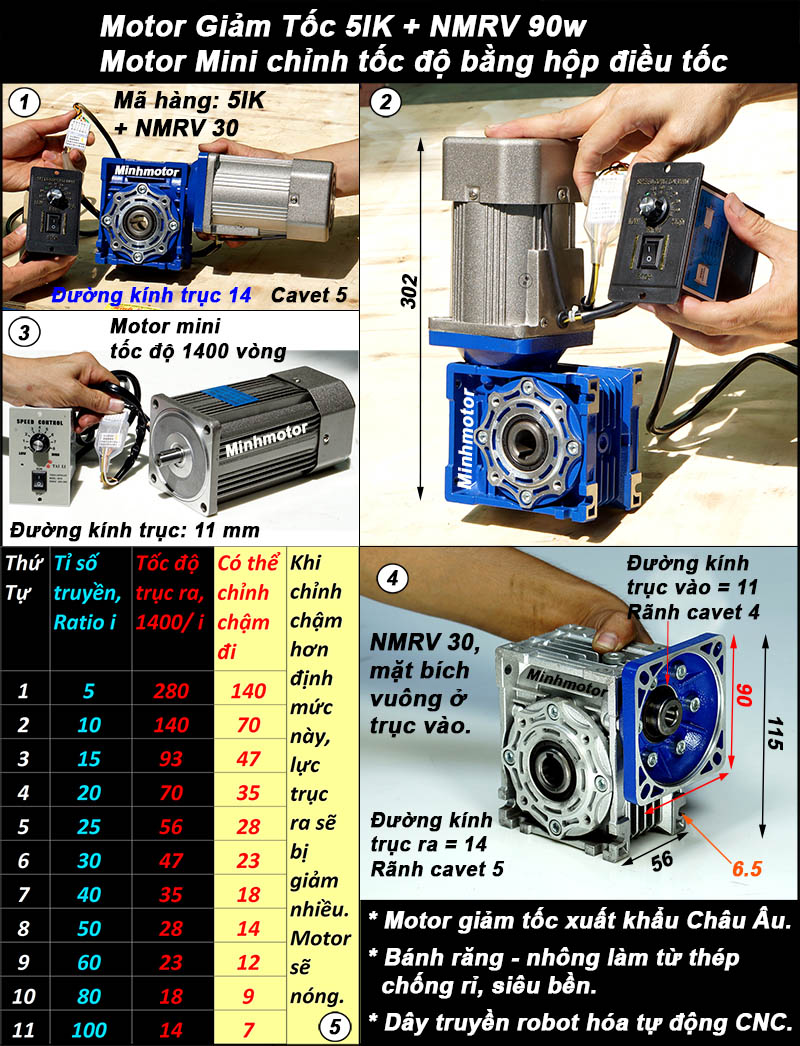

d) Motor giảm tốc 90w mini trục vuông góc, NMRV size 30

  • Khi lắp với hộp số NMRV size 30 có: đường kính trục âm 14mm
  • Tốc độ giảm từ 5- 100 lần chậm nhất khoảng 8 vòng/phút
  • Mã hàng IRV: motor 90w 5IK + NMRV size 30, trục âm 14mm

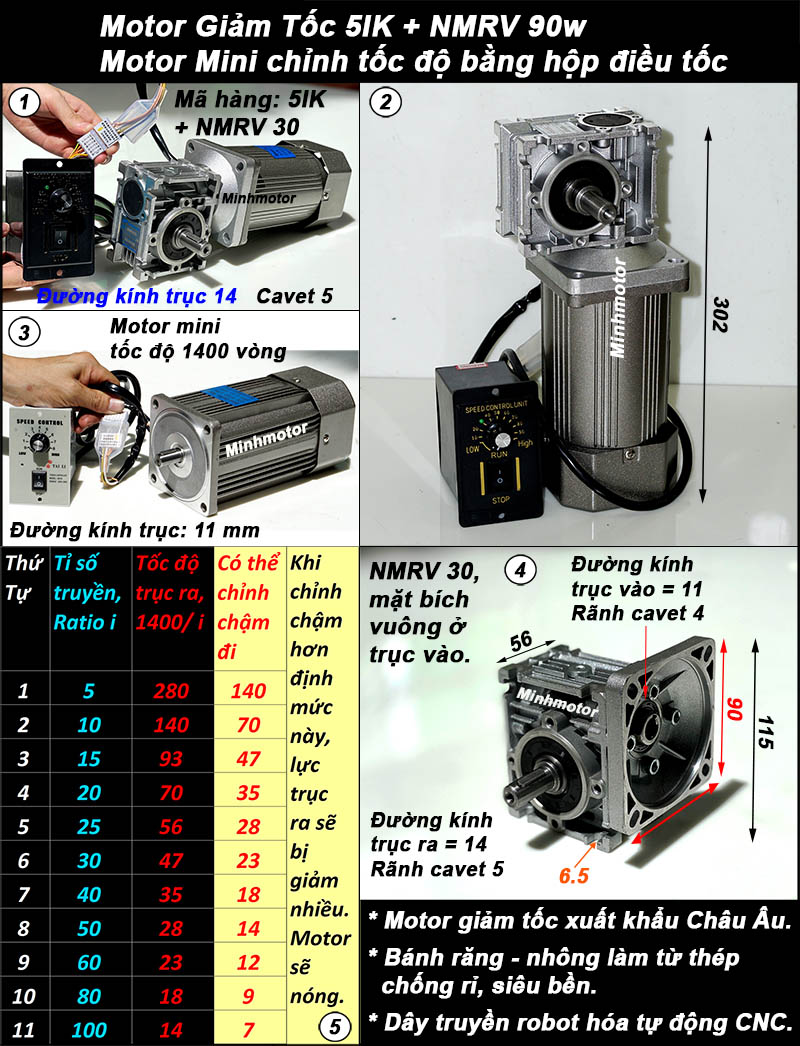

Động cơ giảm tốc 90w mini trục vuông góc, NMRV size 30

Khi lắp gắn trục dương có kích thước như hình sau đây:

  • Đường kính cốt trục: 14mm, chiều dài trục: 30mm
  • Mã hàng IRV 90w: motor 90w mã 5IK + NMRV size 50, trục dương 14mm

Động cơ giảm tốc 90w mini trục vuông góc, NMRV size 30

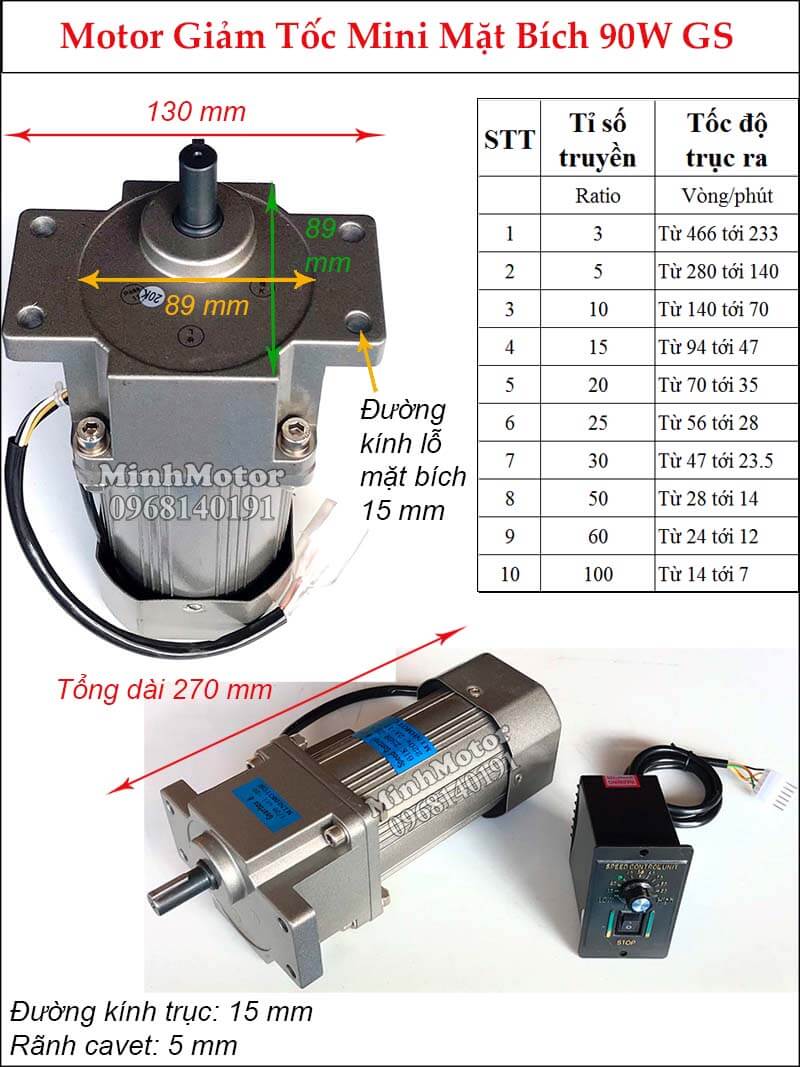

e) Động cơ giảm tốc 90w mini mặt bích

  • Đường kính trục: 15mm
  • Kích thước mặt bích: 130x60mm
  • Mã hàng hộp số: GS 5GN (90w)
  • DC GS motor 90w mặt bích mã 5, tỉ số truyền: …  , trục 15mm

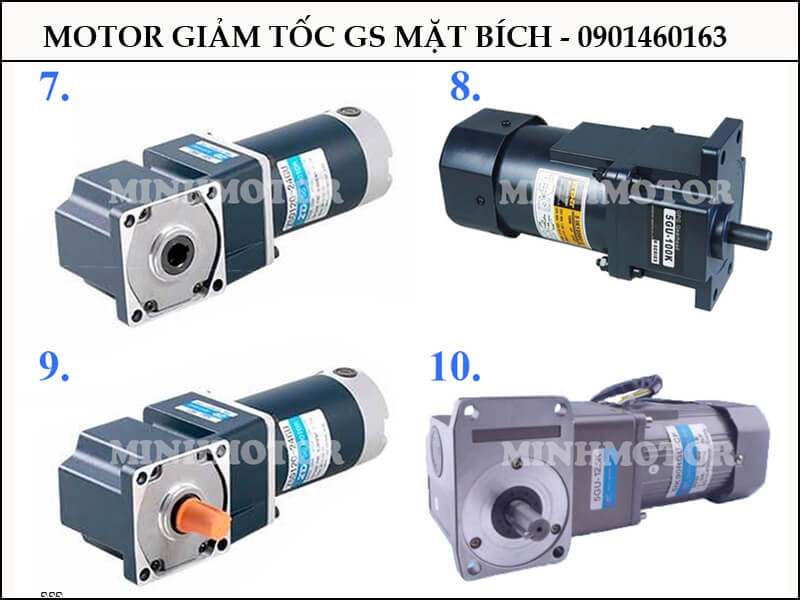

Motor giảm tốc mini 90w mặt bích

f) Motor 90w điện 3 pha gắn hộp số RV30

  • Mã hàng motor điện 3 pha: mã 56
  • Mã hàng hộp số: NMRV size 30
  • Mã hàng: motor 90w 3 pha NMRV 30 trục âm 14mm (Frame 56)

Khi cần trục dương, mời xem hình dưới đây:

  • Đường kính trục ra 14mm
  • Mã hàng: motor 90w 3 pha NMRV 30 trục dương 14mm (Frame 56)

g) Động cơ giảm tốc 90w điện 1 chiều DC

Motor giảm tốc 90w mini sử dụng điện 12v, 24v 1 chiều có tốc độ vòng ra như bảng sau:

  • Motor giảm tốc 90w IKDC mã 5, tỉ số truyền: … , trục thẳng đường kính: 15mm
  • Motor 90w DC mã 5, trục 11mm

Động cơ giảm tốc 90w điện 1 chiều DC

Motor 90w DC 12v 24v còn có thể lắp với các loại hộp giảm tốc với trục ra vuông góc khác như sau:

Kiểu 1: Motor 90w điện 1 chiều khi lắp với hộp số RH trục âm mini

  • Motor giảm tốc 90w DC RH 120w mã 5, tỉ số truyền:  , trục âm vuông góc: 15mm

Motor 90w điện 1 chiều khi lắp với hộp số RH trục âm mini

Kiểu 2: Motor giảm tốc mini 90w điện 1 chiều 12v 24v khi lắp với hộp số RA trục dương

  • Motor giảm tốc 120w DC RH 120w mã 5, tỉ số truyền:   , trục dương vuông góc: 17mm

Motor giảm tốc 90w điện 1 chiều 12v 24v khi lắp với hộp số RA trục dương

Kiểu 3: Động cơ 90w lắp với đầu giảm tốc NMRV 30

  • DC RV 120w: motor 120w DC mã 5 + NMRV size 30, trục âm = trục dương = 14mm

Động cơ 90w lắp với đầu giảm tốc NMRV 30

Kiểu 4: Động cơ giảm tốc 90w lắp với đầu giảm tốc NMRV 40

  • DC RV 90w: motor 120w DC mã 5 + NMRV size 40, trục âm = trục dương = 18mm

Động cơ giảm tốc 90w lắp với đầu giảm tốc NMRV 40

h) Động cơ giảm tốc 90w điện 1 pha 220v trục thẳng

Hình ảnh motor giảm tốc mini 90w đường kính trục 14mm như hình sau:

  • Tổng chiều cao: 170mm
  • Kích thước mặt bích vuông: 90x90mm
  • Khoảng cách tâm 2 lỗ bắt ốc: 73x73mm
  • Kích thước lỗ bắt ốc: 8mm
  • Chiều dài trục: 29mm

motor mimi 90w

5) Đấu điện motor 90w AC giảm tốc mini

Đấu điện xuôi chiều và đảo chiều động cơ giảm tốc mini 90w. Xin xem video sau. Khi đấu điện vào hộp điều tốc, có thể giảm tốc độ xuống 50% hoặc 70%

Lưu ý, khi điều khiển tốc độ động cơ giảm tốc 1 pha 90w, nếu giảm quá 50% tốc độ ban đầu thì lực mô men ra sẽ yếu đi nhiều

Đấu điện motor giảm tốc 90w AC

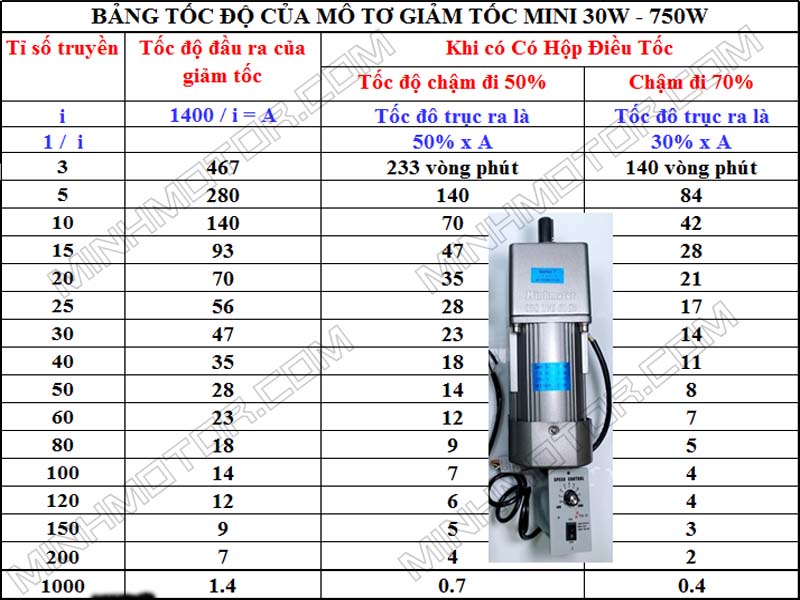

6) Cách chọn tỉ số truyền, tốc độ motor giảm tốc mini 90W

Bộ điều chỉnh tốc độ motor 220v là hộp mầu đen vỏ nhựa như trong video.

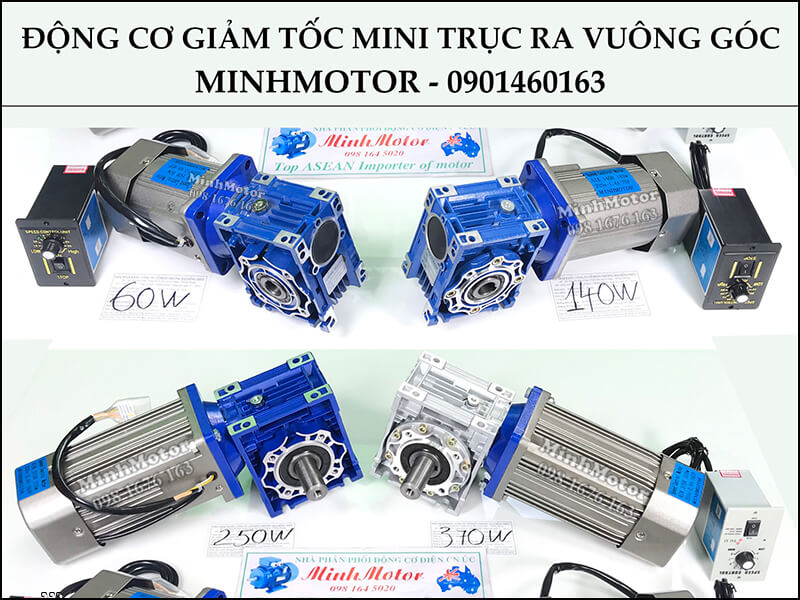

Video sản phẩm Động cơ mini 90w RH RA Motor Giảm Tốc mini Trục Ra Vuông Góc

  • Tổng dài motor giảm tốc mini 90w: 270 mm
  • Ratio 1: 10, tỉ số truyền 10, 1:10 thì tốc độ trục ra là 1400 /10 = 140 vòng phút
  • Ratio 1: 30, tỉ số truyền 30, 1:30 thì tốc độ trục ra là 1400 / 30 = 47 vòng phút
  • Ratio 1: 50, tỉ số truyền 50, 1:50 thì tốc độ trục ra là 1400 / 50 = 28 vòng phút
  • Ratio 1: 60, tỉ số truyền 60, 1:60 thì tốc độ trục ra là 1400 / 60 = 23 vòng phút
  • Ratio 1: 20, tỉ số truyền 20, 1:20 thì tốc độ trục ra là 1400 / 20 = 70 vòng phút
  • Ratio 1: 100, tỉ số truyền 100, 1:100 thì tốc độ trục ra là 1400 / 100 = 14 vòng phút
