Motor giảm tốc 200W mini là động cơ điện công suất 0,2 kW ghép với hộp giảm tốc bánh răng để hạ tốc độ và tăng mô-men tại trục ra. Dòng này phù hợp với băng tải nhỏ, máy đóng gói, máy thực phẩm, cơ cấu cấp phôi, bàn xoay, máy dán nhãn và thiết bị tự động có tải nhẹ đến trung bình.
Motor giảm tốc 200W mini, còn gọi là motor hộp số 200W, động cơ giảm tốc 0,2 kW hoặc motor giảm tốc mini 1/4 HP, gồm động cơ xoay chiều và hộp bánh răng lắp liền. Động cơ tạo chuyển động quay; hộp giảm tốc hạ số vòng quay và tăng mô-men để phù hợp với tải của máy. Dòng 200W thường được chọn khi cần bộ truyền động nhỏ gọn, chạy ổn định và có nhiều tỷ số truyền.
2. Các loại motor giảm tốc 220v 200w thông dụng
a. Motor giảm tốc mini 200w 220v 1 pha GHC
Đường kính trục motor giảm tốc 220v 0.2kw: 18mm, cavet 5mm
Kích thước chân đế động cơ giảm tốc 220v 0.2kw: 134.5 x 65mm
Tổng chiều dài động cơ giảm tốc 220v 0.2kw: 287mm
Tổng cao motor hộp số 220v 0.2kw: 140.5mm
Thông số kỹ thuật
Motor giảm tốc GHC 0.2kW1 pha 220V
Model
GHC 0.2kw / 200w - 18
Công suất
0.2kW (200W) - 0.25HP
Điện áp
1 pha 220V
Ampe định mức
1.68A
Tỉ số truyền
1/3 - 1/200
Trục ra
Ø18mm, rãnh cavet 5mm
Kiểu lắp
Chân đế
Tần số
50Hz
Số cực
4 pole
Cấp bảo vệ
IP55
Trọng lượng
~ 9 kg
* Video Motor giảm tốc 1 pha 200w, Motor giảm tốc 220v 200w:
b. Motor giảm tốc 1 pha 0.2kw 200w mặt bích GVC
Đường kính trục động cơ hộp số 220v 0.2kw: 18mm, cavet 5mm
Kích thước mặt bích: 121 x 121mm
Tổng chiều dài 287mm
Tổng cao: 140.5mm

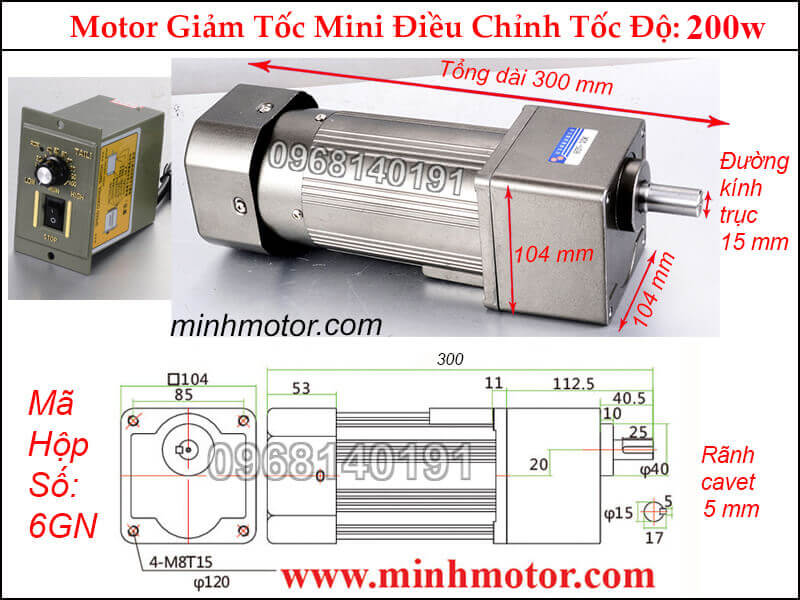

c. Motor giảm tốc 200w mini trục thẳng
Mã hàng: 6GN
Đường kính trục: 15 mm
Rãnh cavet: 5 mm
Motor giảm tốc 200w 220v: IKR 200w mã 6, tỉ số truyền: ... , trục 15, chỉnh được tốc độ
Thông số motor giảm tốc 200w 1 pha 220v chỉnh tốc độ 6IK200RGU-CF
Motor 200W 1 pha 220V có chỉnh tốc độ
Thông số
Model motor đầu trục răng (lắp hộp số)
6IK200RGU-CF
Công suất
200W
Điện áp
1 pha 220V, 50Hz
Số cực
4 pole
Mô men định mức tại 1400 vòng/phút
1.47 N.m
Tụ điện
10µF / 450V
Mặt trục ra (gồm 4 lỗ bắt vít)
Vuông 104 × 104mm
Chỉnh tốc độ
Bằng bộ điều tốc 220V, motor có dây tín hiệu tốc độ riêng
Thông số hộp số 6GU gắn motor 200w, ratio 1/3 – 1/200
Hộp số 6GU gắn motor 200W
Thông số
Mã hộp số
6GU-□K (□ là tỉ số, vd 6GU-30K)
Trục ra
Ø15mm (then 5mm) hoặc Ø18mm (then 6mm)
Tỉ số truyền có hàng
Ratio 1/3 tới 1/200
Tốc độ trục ra của hộp giảm tốc (4P)
467 – 7 vòng/phút
Mô men trục ra cho phép
3.86 – 44 N.m (từ 1/40 trở lên: ~ 44 N.m)
Lỗ bắt hộp số
4 lỗ M8, trên vòng tròn Ø120
Mã bộ hoàn chỉnh (ví dụ)
6IK200RGU-CF + 6GU-30K
Dải chỉnh tốc độ motor: 90 – 1400 vòng/phút
Mô men khởi động: 0.59 N.m
Chế độ làm việc: Liên tục
Motor chỉnh xuống 400 – 90 vòng/phút: lực mô men còn ~ dưới 30% so với ở 1400 vòng/phút.
Dòng định mức motor 200W 220V cùng cỡ: 1.67A.
Trọng tải, băng tải mini theo tỉ số truyền, tốc độ của motor giảm tốc 200W
Giả sử đường kính con lăn rulo chủ động = 80 mm.
Giả sử có nhiều con lăn đỡ giảm ma sát.
Giả sử băng tải nằm ngang.
Giả sử mỗi ngày làm việc 8 tiếng.
Tỉ số truyền
Tốc độ trục ra (vòng/phút)
Mô-men trục ra (Nm)
Hàng kéo được trên băng tải (kg)
Tốc độ trên băng tải (m/phút)
1/10
142
9
38
35,7
1/15
94,7
13,1
56
23,8
1/20
72
17,2
73
18,1
1/30
47
25,5
108
11,8
1/40
36
33,2
141
9
1/50
27
45
191
6,8
1/60
21
50,9
216
5,3
1/80
17,8
63,7
270
4,5
1/100
14
76,4
324
3,5
Đã giảm 50% tải cho băng tải chạy liên tục dài ngày.
Con lăn to hơn: băng chạy nhanh hơn, hàng kéo giảm.
Mô-men tỉ số 1/15, 1/80 tính quy đổi.
d. Động cơ giảm tốc 200w mini gắn NMRV size 40 trục vuông góc
Khi gắn hộp số trục dương có thông số như hình sau:
Đường kính trục ra: 18mm, rãnh cavet: 6mm
Tổng dài: 360mm
Tổng cao hộp số: 121.5mm
Tốc độ trục ra motor: 1400 vòng/phút
Khi gắn nmrv size 40 âm có: trục 18mm, cavet: 6mm
Tốc độ trục ra giảm từ 10 - 100 lần chậm nhất khoảng 7 vòng/phút.
Tổng dài động cơ gắn hộp số: 360mm
Mã hàng IRV 200w: motor 200w mã 5IK + NMRV size 40, trục âm 18mm
Tổng cao hộp số: 121.5mm
Model motor trục tròn gắn hộp NMRV: 6IK200RA-CF (200W 1 pha 220V, chỉnh tốc độ 90 – 1400 vòng/phút)

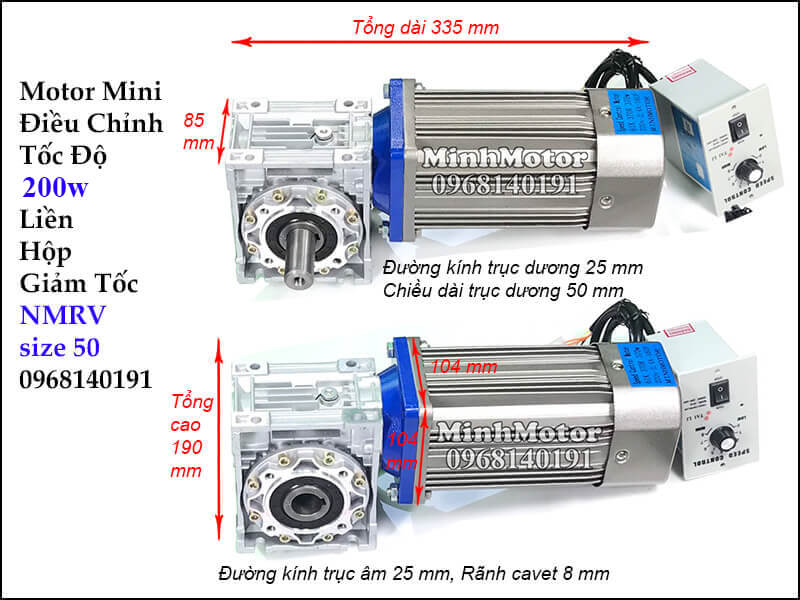

e. Động cơ giảm tốc 200w mini trục vuông góc, NMRV size 50
Khi gắn trục dương có thông số như hình sau đây:
Đường kính trục ra: 25mm, chiều dài trục: 50mm
Mã hàng IRV 200w: motor 200w mã 6IK + NMRV size 50, trục dương 25mm
Khi lắp với hộp chỉnh tốc nmrv size 50 có: đường kính trục âm 25mm
Tốc độ trục ra giảm từ 10 - 100 lần chậm nhất khoảng 7 vòng/phút.
Mã hàng IRV 200w: motor 200w mã 6IK + NMRV size 50, trục âm 25mm
f. Motor giảm tốc 200w mini trục vuông góc

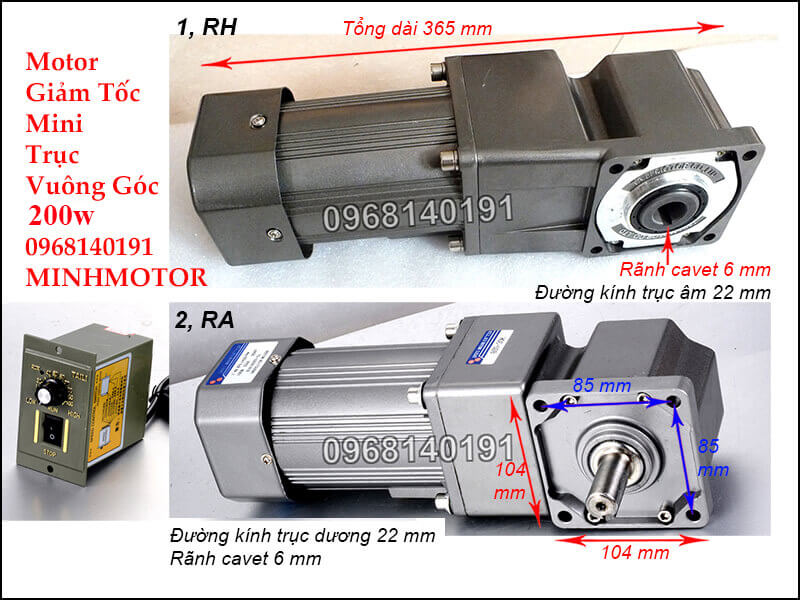

Loại 1: Motor giảm tốc trục ra vuông gốc cốt âm RH
Thông số hộp số RH 6GU trục ra vuông góc gắn motor 200w
Hộp số RH 6GU gắn motor 200W
Thông số
Mã hộp số trục ra vuông góc
RH 6GU (trục ra âm)
Trục ra âm
Ø22mm, then 6mm
Tỉ số truyền có hàng
Ratio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)
280 – 14 vòng/phút
Lỗ bắt hộp số
4 lỗ Ø9, trên vòng tròn Ø120
Mã bộ hoàn chỉnh (ví dụ)
6IK200RGU-CF + RH 6GU tỉ số 1/30
Loại 2: Giảm tốc 200w trục ra vuông góc RA cốt dương
Đường kính trục 22mm
Kích thước hộp số 104x104mm
Motor giảm tốc 200w 1 pha 220v RA 200w mã 6, tỉ số truyền: , trục dương vuông góc: 22mm
Thông số hộp số RA 6GU trục ra vuông góc gắn motor 200w
Hộp số RA 6GU gắn motor 200W
Thông số
Mã hộp số trục ra vuông góc
RA 6GU (trục ra dương)
Trục ra dương
Ø22mm, then 6mm
Tỉ số truyền có hàng
Ratio 1/5 tới 1/100
Tốc độ trục ra của hộp giảm tốc (4P)
280 – 14 vòng/phút
Lỗ bắt hộp số
4 lỗ Ø9, trên vòng tròn Ø120
Mã bộ hoàn chỉnh (ví dụ)
6IK200RGU-CF + RA 6GU tỉ số 1/30
g. Động cơ giảm tốc mini 200w mặt bích
Kích thước mặt bích: 150x68mm
Đường kính trục ra: 15mm
i. Motor giảm tốc 200w điều chỉnh tốc độ
Điện áp 3 pha 380v
Công suất 200W (180W)
Đường kính trục: 14mm, cavet: 5mm
Tổng cao hộp số: 218mm
Tổng dài: 311mm
Dài trục: 30mm
k. Motor mini 200w điều chỉnh tốc độ
Tổng chiều cao: 215mm
Kích thước mặt bích vuông: 104x104mm
Khoảng cách tâm 2 lỗ bắt ốc: 85x85mm
Kích thước lỗ bắt ốc: 9mm
Chiều dài trục: 26mm
3. Cách lựa chọn motor giảm tốc 200W để chế tạo máy
a. Chọn theo tải, tốc độ và chế độ làm việc
Không nên chọn motor chỉ dựa vào công suất 200W. Trình tự hợp lý là xác định tải thực tế, tốc độ trục ra, mô-men yêu cầu và số giờ làm việc mỗi ngày. Nếu máy khởi động nhiều, đảo chiều thường xuyên, tải va đập hoặc có quán tính lớn, cần chừa hệ số dự phòng thay vì chọn sát mô-men giới hạn. Với băng tải còn phải biết đường kính rulô, tải trên băng và ma sát; với bàn xoay phải xét mô-men quán tính; với vít tải hoặc cơ cấu nâng phải kiểm tra tải khởi động và khả năng giữ tải.
b. Bảng tốc độ và mô-men theo tỷ số truyền 1/2,5 đến 1/200
Tỷ số truyền
Tốc độ trục ra (vòng/phút)
Mô-men cho phép (N.m)
Ứng dụng tham khảo
1/2.5
560
3.22
Trục quay nhanh, con lăn nhẹ
1/3
467
3.86
Cơ cấu quay nhanh, máy đóng gói
1/3.6
389
4.63
Máy cuốn, con lăn tốc độ cao
1/4
350
5.16
Băng tải rất nhanh, tải nhẹ
1/5
280
6.44
Máy dán nhãn, con lăn, đóng gói
1/6
233
7.72
Băng tải nhẹ tốc độ cao
1/7.5
187
9.66
Máy in, máy bao bì, cơ cấu kéo
1/9
156
11.6
Băng tải mini, cấp liệu nhanh
1/10
140
12.9
Máy thực phẩm, đóng gói
1/12.5
112
15
Băng tải nhẹ, cấp phôi
1/15
93
18
Máy khuấy nhỏ, băng tải
1/18
78
21.5
Con lăn kéo, bàn xoay nhỏ
1/20
70
24.1
Băng tải hàng nhẹ, chiết rót
1/25
56
30.1
Máy cấp chai, bàn xoay
1/30
47
36.1
Băng tải chậm, định vị
1/36
38.8
43.3
Cấp liệu chậm, bàn quay
1/40
35
44
Băng tải chậm, định lượng
1/50
28
44
Bàn xoay, vít tải nhỏ
1/60
23.3
44
Cơ cấu kéo chậm, định lượng
1/75
18.7
44
Bàn xoay chậm
1/90
15.5
44
Cấp phôi, quay định vị
1/100
14
44
Bàn xoay, cơ cấu nâng nhỏ
1/120
11.7
44
Máy quay chậm, định vị
1/150
9.3
44
Bàn quay tốc độ thấp
1/180
7.8
44
Thiết bị xoay rất chậm
1/200
7
44
Cơ cấu định vị, quay chậm
Điểm cần nhớ: từ khoảng tỷ số 1/40 trở lên, mô-men cho phép của cấu hình 200W này được giới hạn ở khoảng 44 N.m. Vì vậy không được lấy mô-men motor nhân thẳng với tỷ số truyền rồi kết luận hộp số chịu được mọi mô-men tính toán.
c. Cách xác định tỷ số truyền từ tốc độ cần dùng
Tỷ số truyền sơ bộ = tốc độ motor / tốc độ trục ra cần thiết. Ví dụ motor khoảng 1.400 vòng/phút, máy cần 28 vòng/phút thì tỷ số truyền xấp xỉ 1/50; cần 14 vòng/phút thì xấp xỉ 1/100. Sau bước này phải kiểm tra lại mô-men tải, tải hướng kính lên trục, số lần khởi động, quán tính tải và thời gian chạy trong ngày.
4. Dữ liệu cần chốt trước khi đặt motor giảm tốc 200W
Công suất: xác nhận đúng motor 200W, tương đương 0,2 kW.
Nguồn điện: chọn 1 pha 220V hoặc 3 pha 220V/380V theo hệ thống điện của máy.
Tần số: tại Việt Nam thường dùng 50 Hz.
Tỷ số truyền: xác định rõ 1/5, 1/10, 1/20, 1/30, 1/50, 1/100 hoặc tỷ số khác theo tốc độ cần dùng.
Tốc độ trục ra: xác định số vòng/phút thực tế mà máy yêu cầu.
Mô-men yêu cầu: tính theo tải thực tế của băng tải, bàn xoay, trục kéo hoặc cơ cấu truyền động.
Kiểu lắp: chọn dạng chân đế, mặt bích hoặc kết cấu phù hợp với khung máy.
Kích thước mặt hộp số: kích thước mặt vuông trục ra là 104 x 104 mm, mã IK6 - GU6 GN6.
Đường kính trục ra: kiểm tra đúng kích thước trước khi gia công nhông, puly hoặc khớp nối.
Kiểu trục: xác định trục tròn, trục có then hoặc kiểu trục theo cơ cấu máy.
Chiều quay: xác định cần quay một chiều hay thường xuyên đảo chiều.
Phanh điện từ: chỉ chọn khi máy cần giữ tải, dừng chính xác hoặc chống trôi khi mất điện.
Điều tốc: xác định có cần thay đổi tốc độ bằng bộ điều tốc hoặc biến tần hay không.
Chế độ làm việc: xác định chạy liên tục, chạy theo chu kỳ hay khởi động nhiều lần mỗi giờ.
Thời gian vận hành: ghi rõ số giờ máy chạy mỗi ngày để kiểm tra khả năng chịu tải lâu dài.
Loại tải: phân biệt tải đều, tải có va đập, tải thay đổi hoặc tải cần mô-men khởi động lớn.
Cơ cấu truyền động: xác định dùng nhông xích, puly dây đai, bánh răng, khớp nối hay truyền động trực tiếp.
Không gian lắp: kiểm tra chiều dài tổng thể của motor, hộp số, phanh và hộp điện.
Môi trường làm việc: xác định có bụi, ẩm, dầu, nhiệt cao hay nước bắn để chọn kiểu bảo vệ phù hợp.
5. Ưu điểm motor giảm tốc 200w 1 pha 220v
Khung 104mm, mô men tới ~ 44 N.m từ ratio 1/40.
Điện 220V 1 pha, dòng ~ 1.67A, hợp xưởng gia đình không có điện 3 pha.
Chỉnh tốc độ vô cấp bằng hộp điều tốc, không cần biến tần.
Hộp 6GU thay tỉ số không đổi motor.
Có bản RH, RA trục 22mm và gắn hộp NMRV 40.
6. Ứng dụng motor giảm tốc 200w 1 pha 220v
a) Lắp đặt, chế tạo, thiết kế motor giảm tốc 220v 200w cho chảo sên nhân bánh trung thu
Cách cỗ máy hoạt động:
Chảo inox lớn đặt trên bếp gas, phía trên là khung thép chữ U.
Motor giảm tốc 200W 1/30 đặt đứng trên khung, mặt hộp số vuông bắt 4 bu lông, trục ra chĩa xuống nối thẳng trục cánh đảo.
Cánh đảo inox có lưỡi vét sát đáy chảo, quay ~ 47 v/p trong suốt 60–90 phút sên nhân.
Nhân đậu xanh, sen, khoai môn sên đều, dẻo mịn, bóng dầu, không cháy đáy.
Vì sao chọn motor giảm tốc 220v 200w tỉ số 1/30 cho chảo sên nhân bánh trung thu:
Cánh đảo ~ 47 v/p: nhân không văng, đáy không khét.
Thay 1 người đứng đảo suốt mùa trung thu.
Giảm tốc lúc nhân đặc bằng hộp chỉnh tốc.
b) Các máy khác dùng motor giảm tốc 220v 200w
Máy trộn thức ăn chăn nuôi 50kg: ratio 1/30 – 1/40.
Băng tải nghiêng nhặt cá, phân loại hải sản: ratio 1/20 – 1/30.
Vít tải cám, trấu: ratio 1/15 – 1/20.
Máy tách vỏ đậu, lạc: ratio 1/5 – 1/10, 140 – 280 vòng/phút.
7. Câu hỏi thường gặp về motor giảm tốc 200W
Motor giảm tốc 200W 1 pha 220V dùng tụ bao nhiêu và có thể thay tụ lớn hơn để motor khỏe hơn không? Với cấu hình 200W 1 pha 220V đang xét, tụ chạy khoảng 10 µF/450VAC. Không nên tự tăng trị số tụ để “tăng lực”. Tụ quá nhỏ có thể làm motor yếu, khó khởi động; tụ quá lớn có thể làm dòng cuộn phụ tăng, motor nóng và giảm tuổi thọ. Khi thay tụ nên giữ đúng điện dung và điện áp chịu đựng ghi trên nhãn hoặc sơ đồ của chính motor.
Muốn đảo chiều motor giảm tốc 200W 1 pha thì có phải chỉ đổi hai dây nguồn không? Không. Đổi hai dây nguồn L và N thường không làm đổi chiều quay của motor tụ. Muốn đảo chiều phải đổi quan hệ đấu nối giữa cuộn chính và cuộn phụ theo đúng sơ đồ dây của motor. Nếu motor chỉ đưa ra ít đầu dây và không có sơ đồ đảo chiều thì không nên tự đấu thử, vì có thể chập cuộn dây hoặc làm hỏng tụ.
Motor giảm tốc 200W 3 pha 380V có thể đấu vào điện 1 pha 220V bằng tụ được không? Không nên xem đây là phương án sử dụng bình thường. Motor 3 pha 380V phải được cấp đúng kiểu nguồn và đúng điện áp thiết kế. Nếu nơi lắp chỉ có điện 1 pha 220V, nên chọn motor 200W 1 pha phù hợp hoặc dùng bộ biến tần có đầu vào 1 pha, đầu ra 3 pha với điện áp tương thích. Không nên gắn tụ tùy ý để biến motor 3 pha thành motor 1 pha.
Motor giảm tốc 200W 3 pha quay ngược chiều máy cần thì xử lý thế nào? Ngắt điện hoàn toàn, sau đó hoán đổi vị trí bất kỳ hai trong ba dây pha cấp cho motor rồi chạy thử lại. Trước khi thử phải kiểm tra cơ cấu máy có cho phép quay ngược hay không, nhất là vít tải, bơm, cơ cấu một chiều hoặc máy có chốt cơ khí. Với motor có phanh, cần chắc chắn mạch phanh nhả đồng thời khi motor được cấp điện.
Vì sao motor 200W chạy không tải bình thường nhưng lắp vào máy lại ù, chậm hoặc không khởi động? Trường hợp này thường liên quan đến tải khởi động cao, puly hoặc nhông quá lớn, cơ cấu bị bó, xích hoặc dây đai căng quá, điện áp sụt khi khởi động, tụ yếu ở motor 1 pha hoặc phanh chưa nhả hết. Nên tách tải, đo điện áp và dòng điện, kiểm tra trục máy quay có nhẹ không rồi mới kết luận motor thiếu công suất.
Motor giảm tốc 200W nóng sau 20-30 phút chạy có phải là hỏng không? Không thể kết luận chỉ bằng cảm giác sờ tay. Cần đo dòng điện thực tế và so với dòng định mức của đúng phiên bản motor; với bản 3 pha 380V đang xét, dòng định mức khoảng 0,68 A ở 50Hz. Nếu dòng cao, hãy kiểm tra quá tải, kẹt cơ khí, mất pha, điện áp thấp, tụ sai hoặc phanh cạ. Nếu dòng bình thường nhưng một vị trí nóng cục bộ kèm tiếng rít, cần kiểm tra ổ bi và độ đồng tâm.
Nên dùng thiết bị bảo vệ nào cho motor giảm tốc 200W? Tối thiểu nên có bảo vệ ngắn mạch và bảo vệ quá tải. Với motor 3 pha, nên dùng rơ-le nhiệt hoặc bộ bảo vệ motor có dải chỉnh bao phủ dòng định mức, đồng thời cân nhắc bảo vệ mất pha nếu máy chạy liên tục. Không nên chọn thiết bị chỉ dựa trên công suất 200W; giá trị cài đặt phải theo dòng định mức trên nhãn motor và điều kiện khởi động thực tế.
Có thể dùng biến tần để chỉnh tốc motor giảm tốc 200W không? Có thể với phiên bản motor 3 pha phù hợp, nhưng phải kiểm tra điện áp đầu vào, điện áp đầu ra, tần số và khả năng cách điện của motor. Khi giảm tần số xuống quá thấp, quạt làm mát của motor cũng quay chậm nên khả năng tản nhiệt giảm. Nếu máy cần chạy chậm liên tục nhưng vẫn giữ mô-men, nên ưu tiên chọn tỷ số truyền cơ khí phù hợp trước rồi dùng biến tần để tinh chỉnh tốc độ.
Hộp giảm tốc 200W có cần châm thêm dầu hoặc mỡ định kỳ không? Không nên tự châm dầu hoặc mỡ khi chưa xác định kiểu hộp số. Nhiều hộp giảm tốc mini được bôi trơn kín từ khi sản xuất. Tự thêm sai loại hoặc quá nhiều chất bôi trơn có thể làm tăng nhiệt, tăng lực cản và gây rò phớt. Bảo trì thực tế nên ưu tiên kiểm tra tiếng ồn, độ rơ trục, nhiệt độ, phớt, bu-lông và tình trạng khớp nối.
Lắp nhông, puly hoặc dây đai trực tiếp lên trục ra motor giảm tốc 200W có được không? Được nếu tải hướng kính và tải dọc trục nằm trong giới hạn cho phép. Nên đặt nhông hoặc puly càng gần ổ đỡ của hộp số càng tốt, không căng xích hoặc dây đai quá mức và không dùng búa đóng trực tiếp lên trục. Nếu puly lớn hoặc lực căng cao, ổ bi trục ra có thể hỏng dù mô-men xoắn của motor vẫn chưa vượt giới hạn.
Motor giảm tốc 200W có thể chạy liên tục cả ngày không? Nếu là motor cảm ứng được thiết kế cho chế độ làm việc liên tục, có thể vận hành dài giờ khi điện áp đúng, tải không vượt định mức, môi trường thông thoáng và nhiệt độ ổn định. Tuy nhiên máy chạy 16-24 giờ/ngày nên có hệ số dự phòng tải và lịch kiểm tra nhiệt độ, dòng điện, độ rung, tiếng ồn, bu-lông chân đế và đầu nối điện.
Tỷ số truyền 1/100 hoặc 1/200 có làm motor 200W khỏe hơn rất nhiều để kéo tải nặng không? Tỷ số truyền lớn làm tốc độ giảm và mô-men tăng, nhưng mô-men trục ra vẫn bị giới hạn bởi độ bền bánh răng, trục và ổ bi. Với cấu hình đang xét, mô-men cho phép đạt khoảng 44 N.m từ vùng tỷ số lớn. Vì vậy không nên tăng tỷ số truyền để thay thế cho việc chọn công suất lớn hơn khi máy thực sự cần mô-men cao.
