Động cơ giảm tốc 60w 1 pha 220v còn gọi là motor giảm tốc 60w 1 pha 220v loại nhỏ mini, là một trong 85 loại motor giảm tốc phổ biến nhất thị trường Việt Nam.

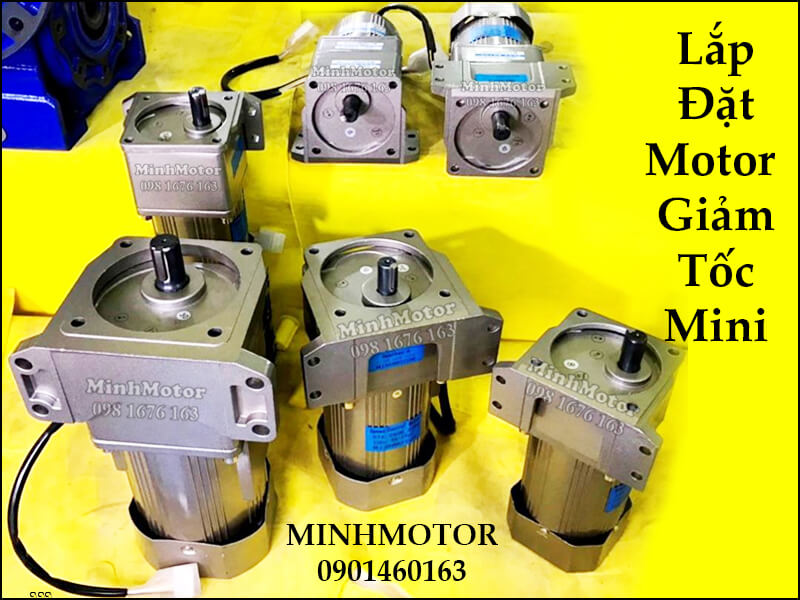

1) Phân loại motor giảm tốc 60w mini a) Motor giảm tốc 60w mini giảm tốc trục thẳng

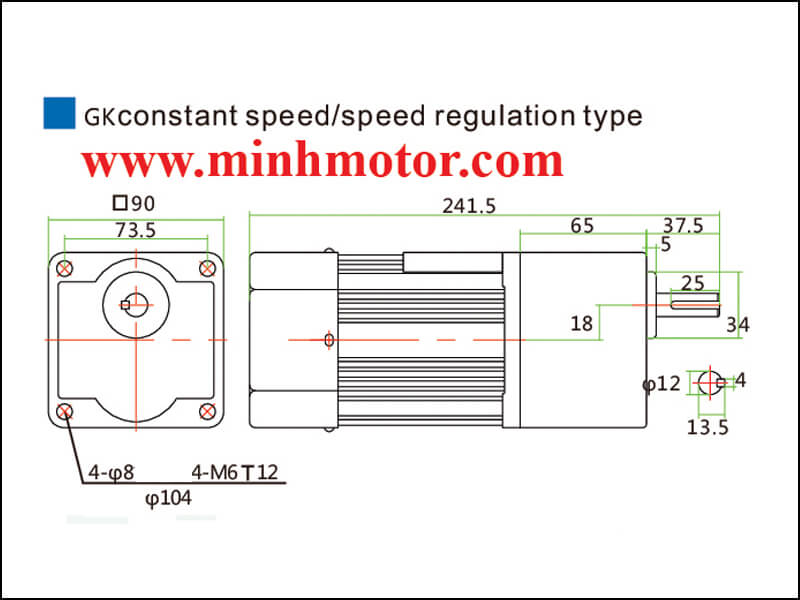

Thông số motor giảm tốc 60w 1 pha 220v chỉnh tốc độ 5IK60RGU-CF
VIDEO
Motor 60W 1 pha 220V có chỉnh tốc độ Thông số Chỉnh tốc độ Bằng bộ điều tốc 220V, motor có dây tín hiệu tốc độ riêng Model motor đầu trục răng (lắp hộp số) 5IK60RGU-CF Công suất 60W Điện áp 1 pha 220V, 50Hz Số cực 4 pole Mô men định mức tại 1400 vòng/phút 0.44 N.m Tụ điện 4µF / 450V Mặt trục ra (gồm 4 lỗ bắt vít) Vuông 90 × 90mm
Thông số hộp số 5GU gắn motor 60w, ratio 1/3 – 1/200
Hộp số 5GU gắn motor 60W Thông số Mã hộp số 5GU-□K (□ là tỉ số, vd 5GU-30K) Trục ra Ø15mm, then 5mm Tỉ số truyền có hàng Ratio 1/3 tới 1/200 Tốc độ trục ra của hộp giảm tốc (4P) 467 – 7 vòng/phút Mô men trục ra cho phép 1.16 – 20 N.m (từ 1/60 trở lên: ~ 20 N.m) Lỗ bắt hộp số 4 lỗ Ø8.8, trên vòng tròn Ø104 Mã bộ hoàn chỉnh (ví dụ) 5IK60RGU-CF + 5GU-30K
Dải chỉnh tốc độ motor: 90 – 1400 vòng/phút Mô men khởi động: 0.20 N.m Chế độ làm việc: Liên tục Motor chỉnh xuống 400 – 90 vòng/phút: lực mô men còn ~ dưới 30% so với ở 1400 vòng/phút. Dòng định mức motor 60W 220V cùng cỡ (5IK60GU-CF): 0.61A. VIDEO
Motor giảm tốc mini IKR 60W tỉ số truyền 1/60 kéo thực tế 30 kg trên nền đất. Trọng tải, băng tải mini theo tỉ số truyền, tốc độ của motor giảm tốc 60W
Giả sử đường kính con lăn rulo chủ động = 50 mm. Giả sử có nhiều con lăn đỡ giảm ma sát. Giả sử băng tải nằm ngang. Giả sử mỗi ngày làm việc 8 tiếng. Tỉ số truyền Tốc độ trục ra (vòng/phút) Mô-men trục ra (Nm) Hàng kéo được trên băng tải (kg) Tốc độ trên băng tải (m/phút) 1/10 140 2,55 17 22 1/15 93,3 3,73 25 14,7 1/20 70 4,9 33 11 1/30 46,7 7,3 50 7,3 1/40 35 10,3 70 5,5 1/50 28 12,7 86 4,4 1/60 23,3 14,8 101 3,7 1/80 17,5 18,5 126 2,7 1/100 14 22,2 151 2,2

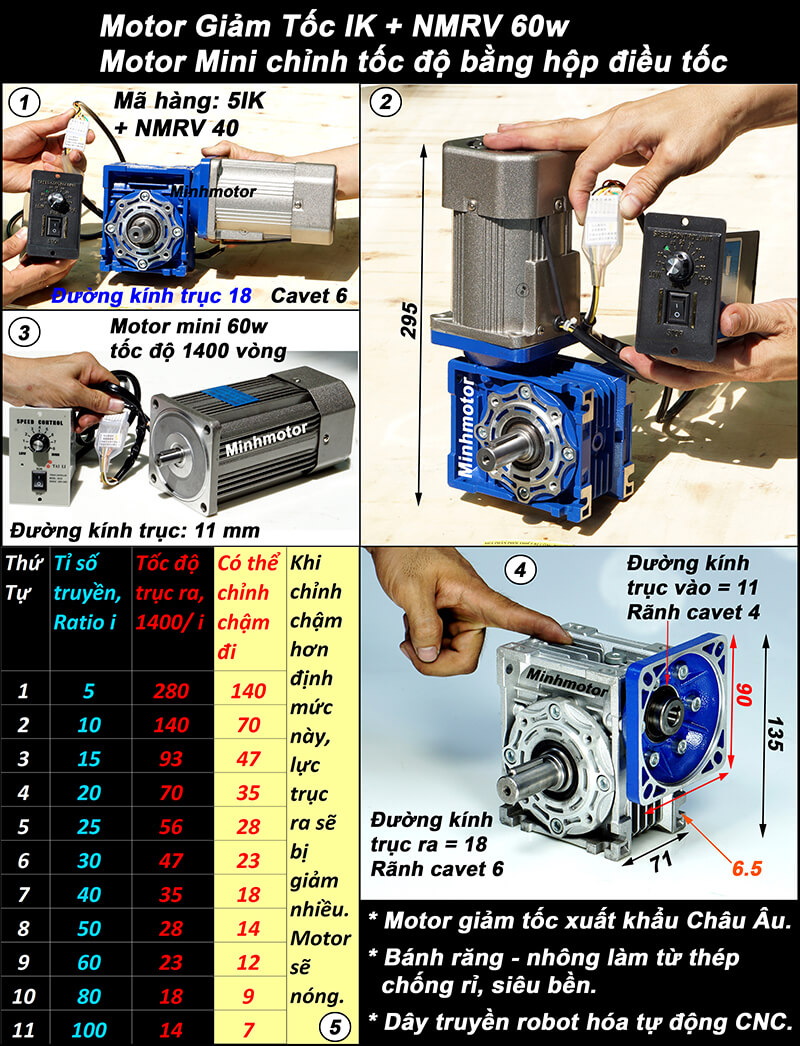

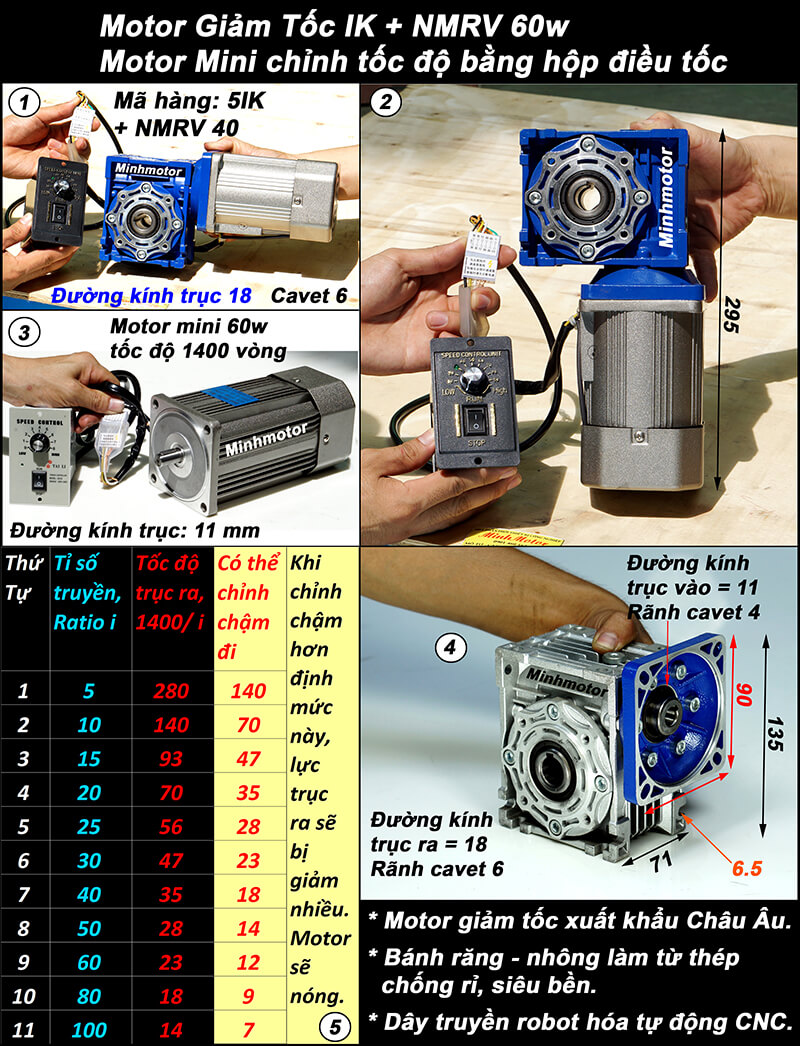

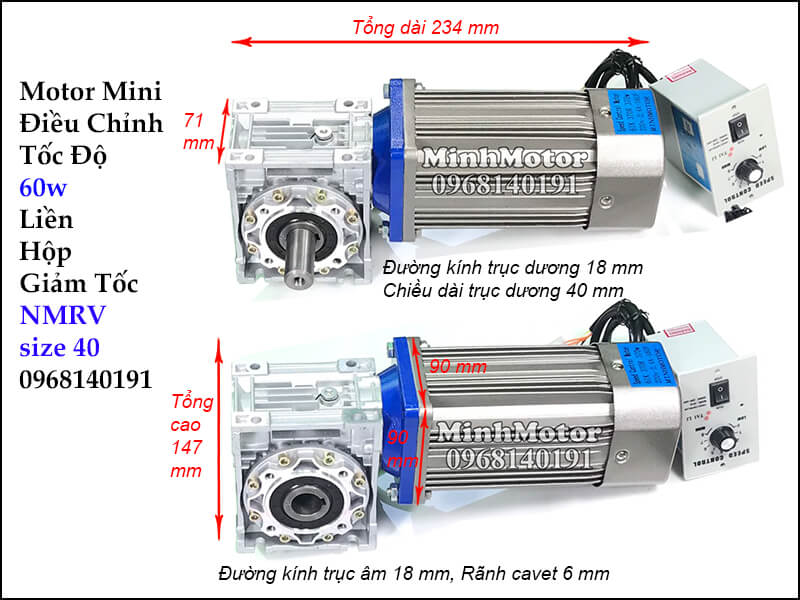

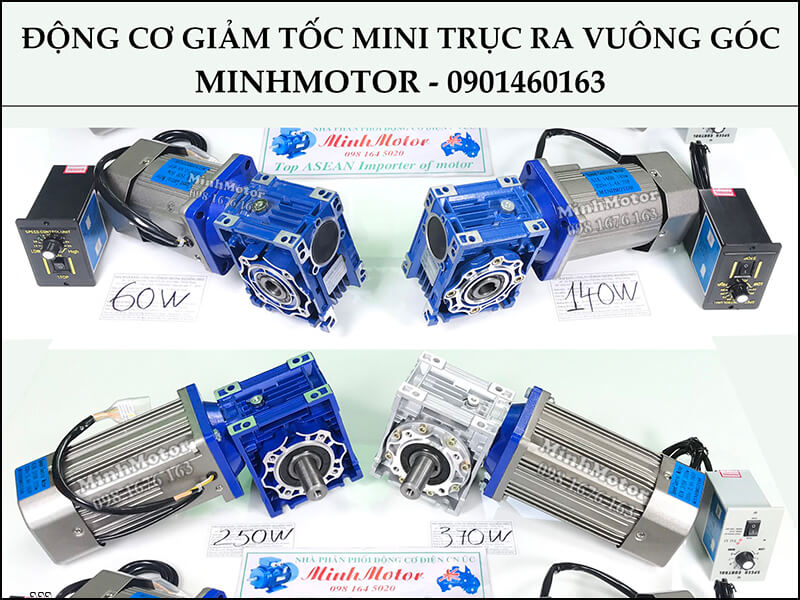

Đã giảm 50% tải cho băng tải chạy liên tục dài ngày. Con lăn to hơn: băng chạy nhanh hơn, hàng kéo giảm. Mô-men tỉ số 1/15, 1/80 tính quy đổi. b) Motor giảm tốc 60w mini trục vuông góc, NMRV size 40 Lắp với hộp số mang tải NMRV 40 Đường kính cốt âm: 18mm Mã hàng IRV 60w: motor 60w mã 5IK + NMRV size 40, trục dương 18mm
Mã hàng IRV 60w: motor 60w mã 5IK + NMRV size 40, trục âm 18mm

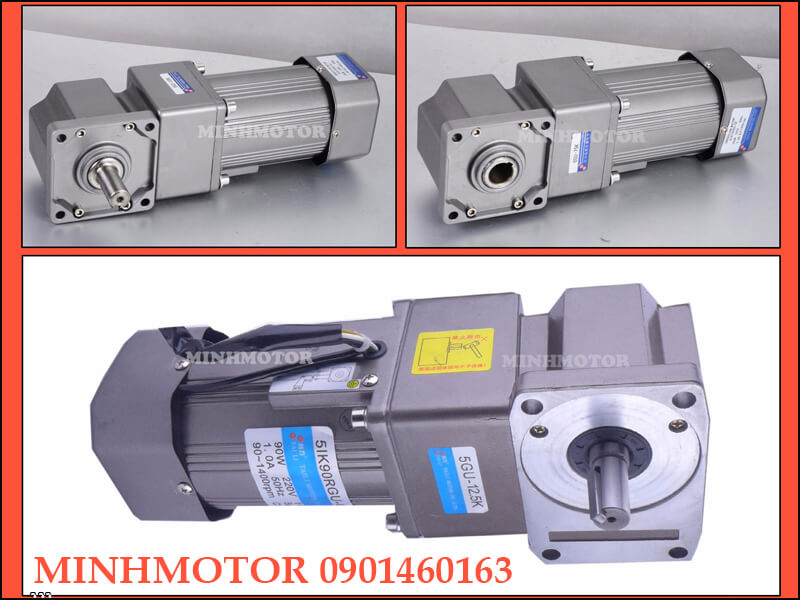

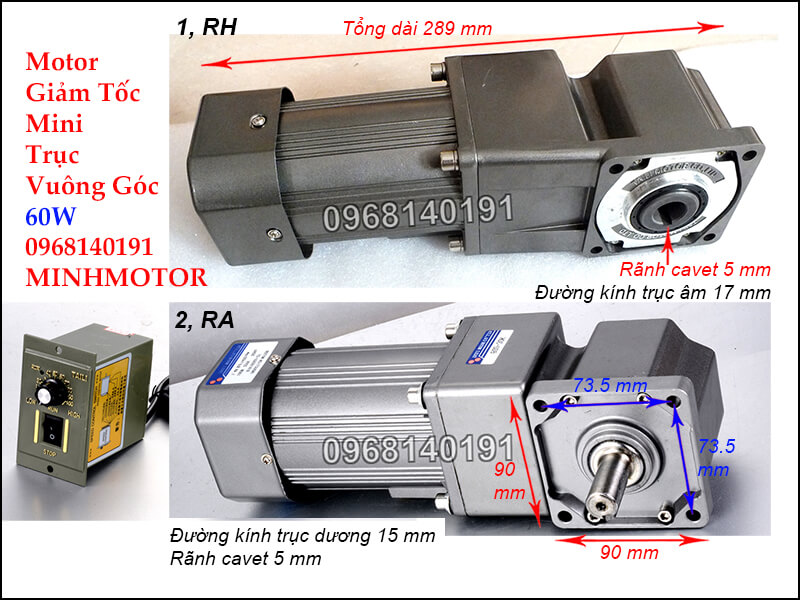

Model motor trục tròn gắn hộp NMRV: 5IK60RA-CF (60W 1 pha 220V, chỉnh tốc độ 90 – 1400 vòng/phút) c) Motor giảm tốc 60w mini giảm tốc trục vuông góc Loại 1: Động cơ giảm tốc 60w trục ra vuông gốc cốt âm RH
Đường kính trục âm 17mm Rãnh cavet: 5mm Mã hàng hộp số: RH 5GN (60w) Motor giảm tốc 60w 1 pha 220v RH 60w mã 5, tỉ số truyền: … , trục âm vuông góc: 17mm
Thông số hộp số RH 5GU trục ra vuông góc gắn motor 60w

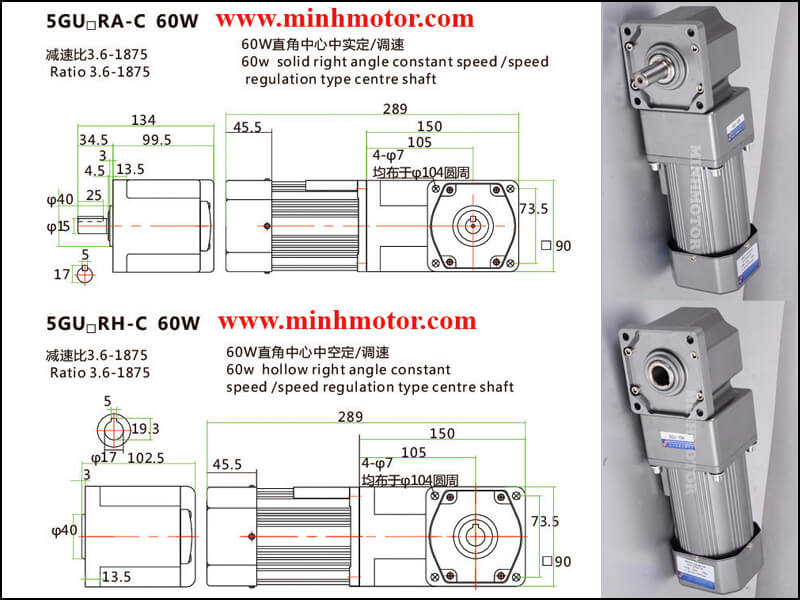

Hộp số RH 5GU gắn motor 60W Thông số Mã hộp số trục ra vuông góc RH 5GU (trục ra âm) Trục ra âm Ø17mm, then 5mm Tỉ số truyền có hàng Ratio 1/5 tới 1/100 Tốc độ trục ra của hộp giảm tốc (4P) 280 – 14 vòng/phút Lỗ bắt hộp số 4 lỗ Ø7, trên vòng tròn Ø104 Mã bộ hoàn chỉnh (ví dụ) 5IK60RGU-CF + RH 5GU tỉ số 1/30
Loại 2: Giảm tốc 60w trục ra vuông gốc cốt dương RA

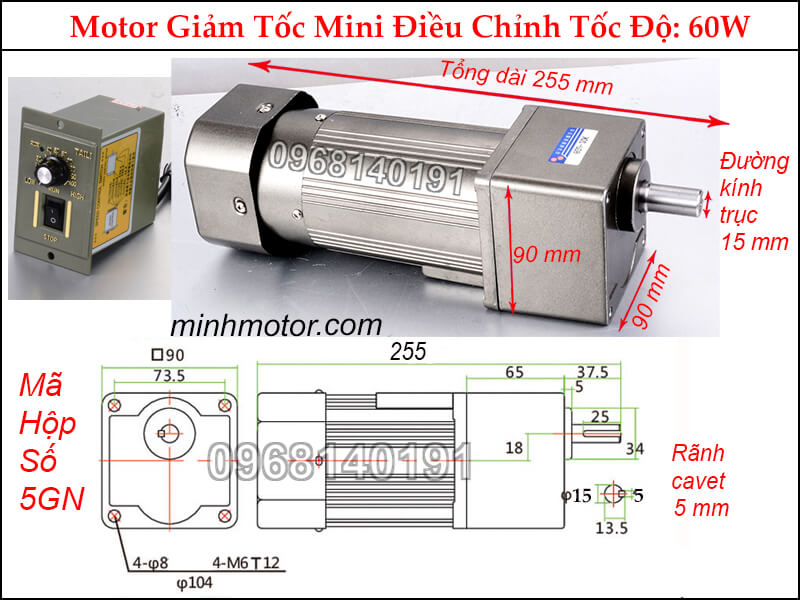

Đường kính trục ra 15mm Kích thước hộp số: 90x90mm Tốc độ giảm từ 279 đến dưới 7 vòng/phút Motor giảm tốc 60w 1 pha 220v RA 60w mã 5, tỉ số truyền: … , trục dương vuông góc: 15mm
Thông số hộp số RA 5GU trục ra vuông góc gắn motor 60w
Hộp số RA 5GU gắn motor 60W Thông số Mã hộp số trục ra vuông góc RA 5GU (trục ra dương) Trục ra dương Ø15mm, then 5mm Tỉ số truyền có hàng Ratio 1/5 tới 1/100 Tốc độ trục ra của hộp giảm tốc (4P) 280 – 14 vòng/phút Lỗ bắt hộp số 4 lỗ Ø7, trên vòng tròn Ø104 Mã bộ hoàn chỉnh (ví dụ) 5IK60RGU-CF + RA 5GU tỉ số 1/30
VIDEO

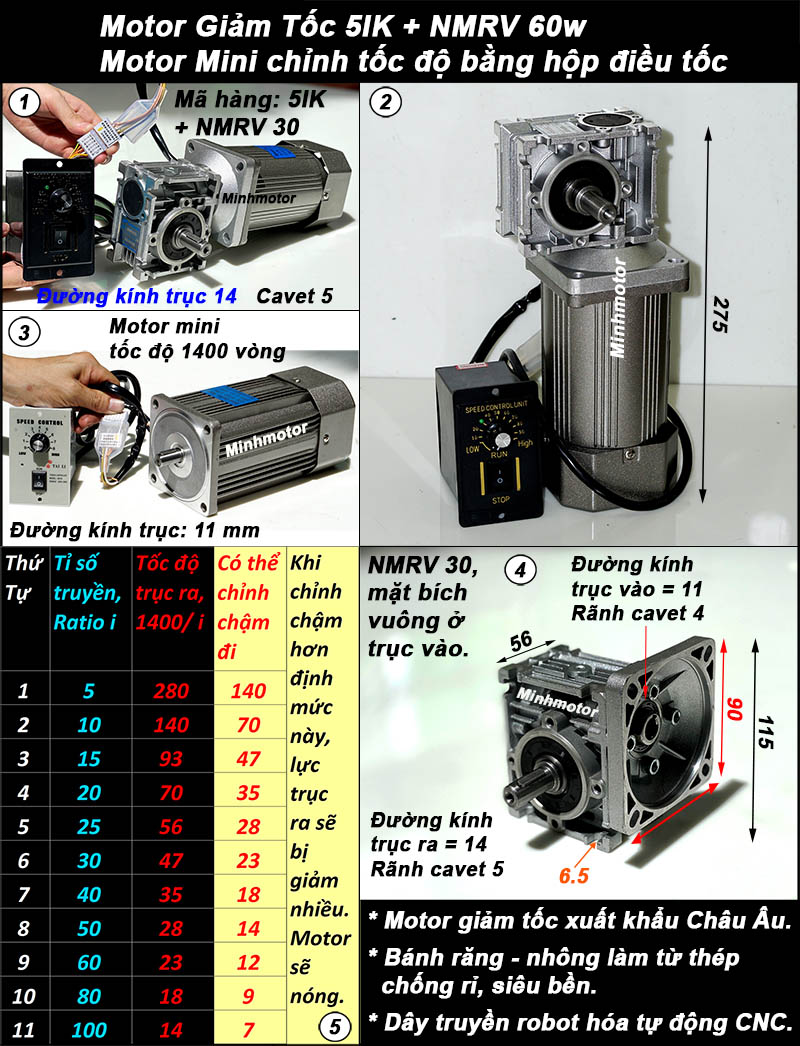

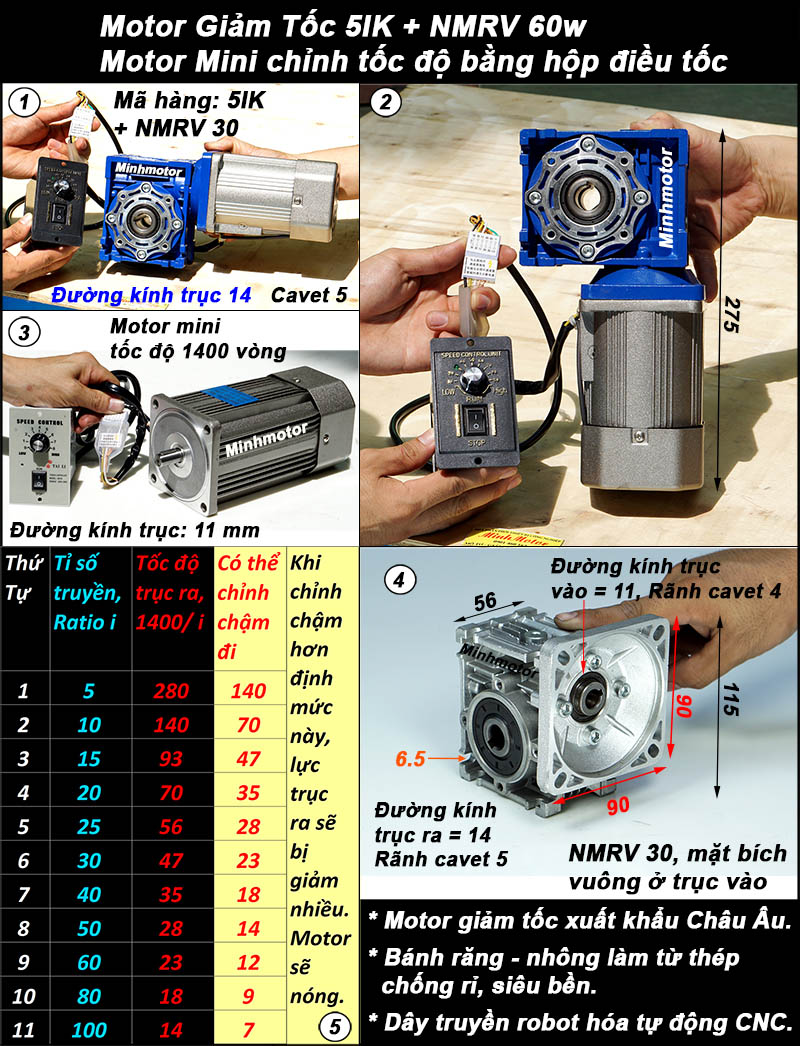

d) Motor giảm tốc 60w mini trục vuông góc, NMRV size 30 Khi lắp với hộp số nmrv size 30 có: đường kính trục âm 14mm Tốc độ giảm từ 5- 100 lần chậm nhất khoảng 8 vòng/phút Mã hàng IRV: motor 60w 5IK + NMRV size 30, trục âm 14mm
Khi lắp gắn trục dương có kích thước như hình sau đây:
Đường kính trục: 14mm, chiều dài trục ra: 30mm Mã hàng IRV: motor 60w 5IK + NMRV size 30, trục dương 14mm

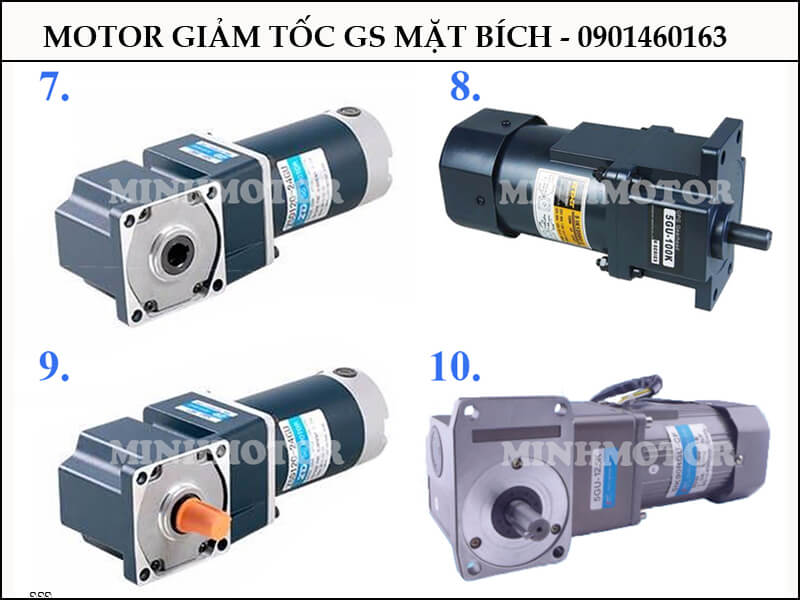

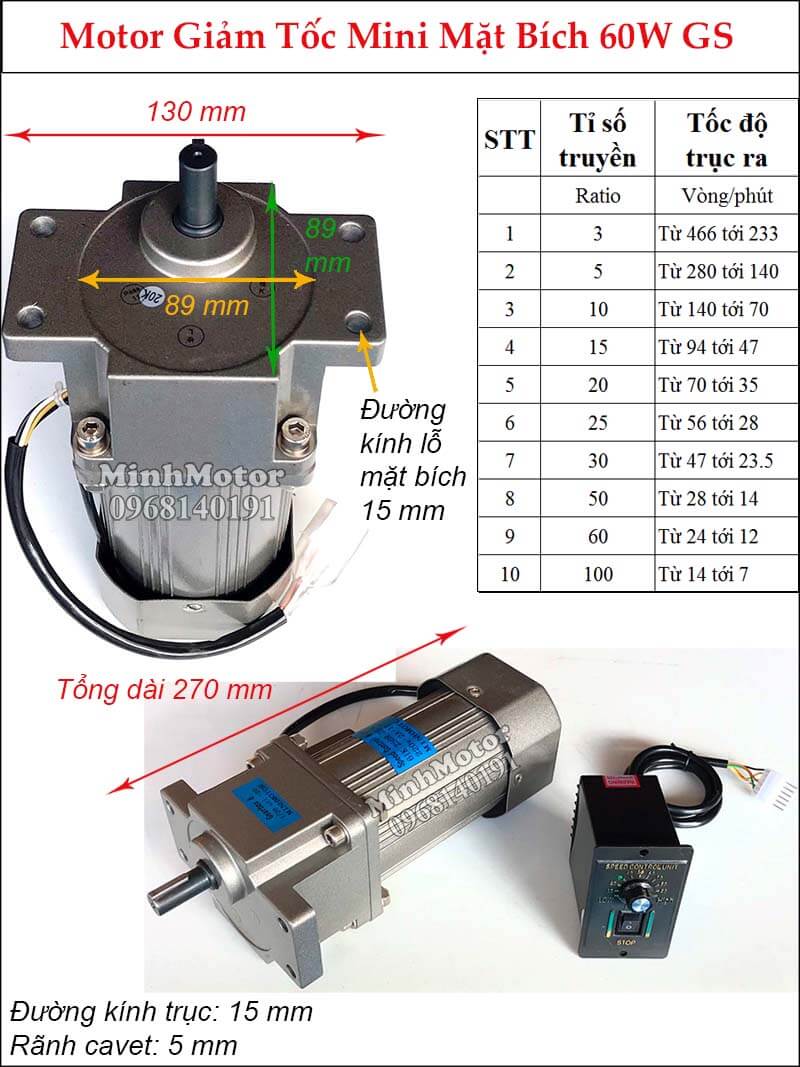

e) Động cơ giảm tốc mini 60w mặt bích Đường kính cốt trục: 15mm Kích thước mặt bích: 130x60mm Mã hàng hộp số: GS 5GN (60w)
VIDEO
2) Ưu điểm động cơ giảm tốc 60w1 pha 220v Điện 220V 1 pha dân dụng, chỉnh tốc 90 – 1400 vòng/phút bằng hộp điều tốc. Mô men tới ~ 20 N.m từ ratio 1/60, mạnh hơn hẳn dòng 40W. Hộp 5GU thay tỉ số tại chỗ, motor dùng lại được. Có đủ kiểu trục thẳng, RH, RA và gắn hộp NMRV 30/40. Chạy liên tục, ít hỏng vặt trong môi trường quán ăn, xưởng nhỏ. 3) Ứng dụng của motor giảm tốc 60w mini a) Lắp đặt, chế tạo, thiết kế motor giảm tốc 60w cho lò quay vịt 4 con
Cách cỗ máy hoạt động:
Trong lò inox có đĩa quay với 4 xiên, mỗi xiên 1 con vịt, bố trí cách đều quanh tâm. Motor giảm tốc 60W 1/200 bắt ngoài vách lò, trục ra nối vào trục giữa vòng quay. Thanh đốt đỏ dưới đáy lò, vòng quay ~ 7 v/p đưa từng con vịt lần lượt qua vùng nhiệt. Mỡ chảy đều xuống khay, da vịt vàng giòn đều, không cháy một bên. Vì sao chọn motor giảm tốc 60w tỉ số 1/200 cho lò quay vịt 4 con:
Vòng quay ~ 7 v/p: vịt không văng mỡ, nhiệt ngấm đều. 60W đủ quay 4 con vịt ~ 2 kg mỗi con. Motor đặt ngoài lò, tránh nhiệt, bền lâu. b) Lắp đặt, chế tạo, thiết kế motor giảm tốc RA 60w cho mâm xoay cắt bằng đầu lông bàn chải đánh răng
Cách cỗ máy hoạt động:
Mâm inox có 12 kẹp giữ cán bàn chải, đầu lông chĩa ra mép mâm. Motor giảm tốc RA 60W 1/200 trục dương đặt dưới mặt bàn, trục ra hướng lên nối thẳng vào tâm mâm. Mâm quay ~ 7 v/p, từng bàn chải đi qua lưỡi dao tròn quay nhanh đặt cạnh mép mâm; dao cắt phẳng phần lông lởm chởm. Bàn chải ra đầu lông bằng đều, ~ 80 cây/phút; người đứng máy chỉ gắp vào, lấy ra. Vì sao chọn motor giảm tốc RA 60w tỉ số 1/200 cho mâm xoay cắt bằng đầu lông bàn chải đánh răng:

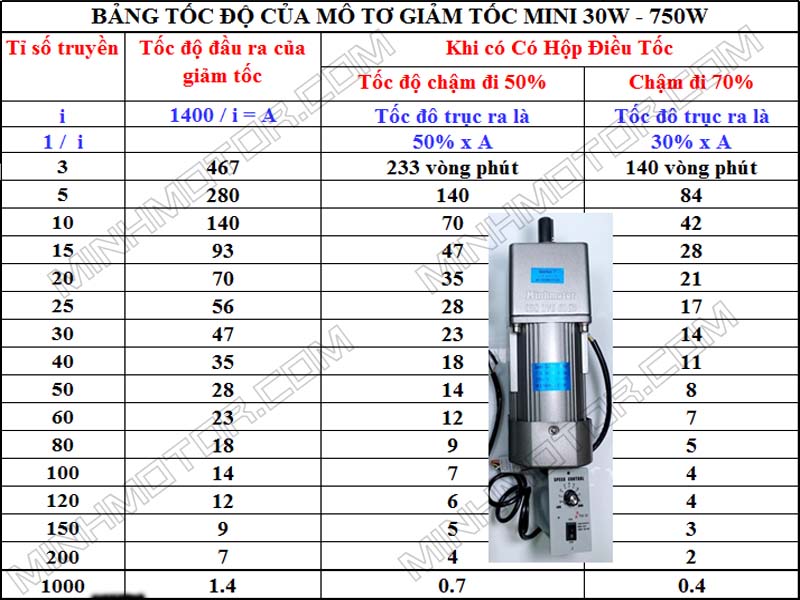

Mâm ~ 7 v/p: mỗi bàn chải đi qua dao đủ lâu để cắt sạch, không giật lông. RA 60W trục dương: lắp thẳng vào mâm, không cần thêm bạc đạn đỡ. Mâm dừng là đứng yên, gắp bàn chải ra vào an toàn. c) Các máy khác dùng motor giảm tốc 60w Lò nướng bánh băng chuyền : ratio 1/30 – 1/50, băng chạy chậm cho bánh chín vàng.Quay vịt, quay heo : ratio 1/100 – 1/200, 7 – 14 vòng/phút.Băng chuyền lẩu nhà hàng : ratio 1/20 – 1/30.Máy trộn nhân bánh trung thu 5kg : ratio 1/10 – 1/15.4) Đấu điện động cơ giảm tốc 60w mini AC Đấu điện xuôi chiều và đảo chiều động cơ giảm tốc 1 pha mini 60w. Xin xem video sau. Khi đấu điện vào hộp điều tốc, có thể giảm tốc độ xuống 50% hoặc 70%
Lưu ý, khi điều khiển tốc độ motor 1 pha 60w, nếu giảm quá 50% tốc độ ban đầu thì lực mô men ra sẽ yếu đi nhiều
Bộ điều chỉnh tốc độ motor 220v là hộp mầu đen vỏ nhựa như trong video.
Hình ảnh motor mimi 60w trục tròn, mã 5IK, kch thước 90x90, trục 11mm trục tròn như hình sau:
