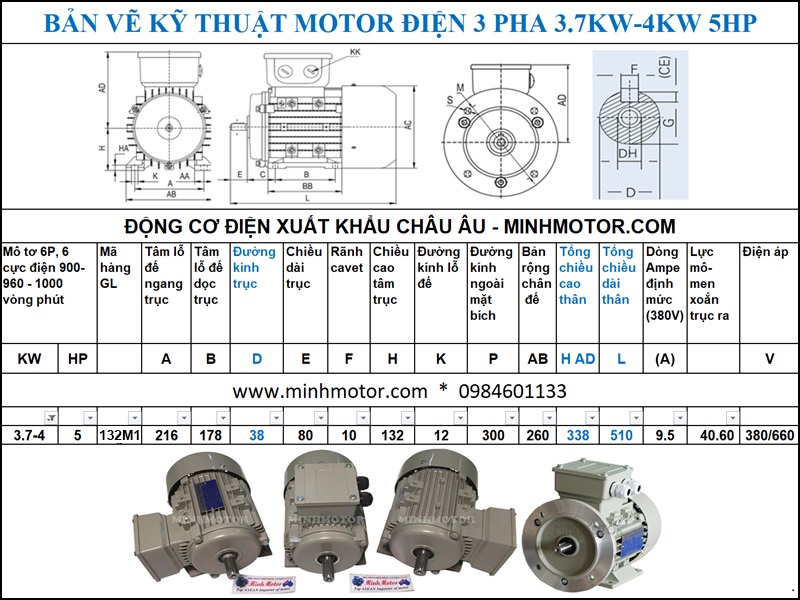

Động cơ điện 3 pha 3.7kW 5HP 6 cực (motor 3.7kW 6 pole) là dòng tua chậm, quay ~ 960 vòng/phút ở 50Hz, mô men ~ 37 Nm — gấp ~ 1,5 lần motor 4 cực cùng công suất. Khung 132M1, trục 38 mm, dòng 8,8 A ở 380V. Cỡ motor này hay gặp ở bơm thủy lực máy ép, máy cưa vòng, máy ép dầu.
Bơm thủy lực máy ép gạch không nung, máy ép phế liệu: Bơm bánh răng, bơm cánh gạt thủy lực chạy êm ở khoảng 960 vòng/phút, ít ồn, ít nóng dầu hơn chạy 1.450 vòng/phút.
Máy cưa vòng xẻ gỗ, máy bào cuốn ở xưởng mộc: Kéo qua puly lớn; mô men khoảng 37 Nm giúp lưỡi không hụt tốc khi ăn gỗ cứng.
Máy ép dầu lạc, mè, dừa trục vít cỡ nhỏ: Qua hộp số hoặc đai; tải nặng, chạy liên tục nhiều giờ.
Máy khuấy bể nước thải nhỏ, bể ủ phân vi sinh qua hộp giảm tốc: Motor 6 cực giảm tỉ số hộp số cần dùng cho tốc độ cánh 30–60 vòng/phút.
4) Ưu điểm motor 3.7kW 5HP 6 cực 380V
Mô men ~ 37 Nm ở ~ 960 vòng/phút: qua hộp giảm tốc i=20 ra ~ 48 vòng/phút, ~ 696 Nm.
Tốc độ vào thấp nên hộp giảm tốc cần tỉ số nhỏ hơn 1/3 so với dùng motor 4 cực cùng tốc độ ra; quạt cánh lớn, bơm bùn chạy êm, ít mòn.
Dòng 8,8 A ở 380V: MCB đường cong D 20 A (chịu dòng khởi động động cơ), cáp đồng 2,5 mm² cho đường dây dưới 50 m.
IP55 chặn bụi và tia nước; cách điện cấp F chịu tới 155°C ở cuộn dây — hợp xưởng nóng ẩm; xưởng bụi thì vệ sinh gân tản nhiệt định kỳ.
Vòng bi 6308-2RZ che kín: không phải bơm mỡ.
Đấu Δ ở 380V, ra đủ 6 đầu dây: khởi động sao – tam giác được, dòng khởi động giảm còn ~ 1/3.
Đủ kiểu lắp: chân đế B3, mặt bích có chân đế B35, mặt bích B5; vỏ nhôm có B14.
5) Motor 3.7kW 5HP 6 cực 3 pha: giấy chứng nhận chất lượng, hiệu suất năng lượng
Kết quả thử nghiệm chất lượng, hiệu suất motor 3.7kW 5HP thương hiệu Parma:
6) Vận hành, đấu điện, bảo trì động cơ 3 pha 3.7kW 6 cực
a) Thông số điện cần nhớ
Điện áp: 380V đấu Δ / 660V đấu Y, 50Hz.
Dòng định mức: 8,8 A ở 380V; 5,1 A ở 660V.
Mô men định mức: ~ 37 Nm.
Dòng khởi động trực tiếp: ~ 52,8–61,6 A.
b) Đấu điện, thiết bị đóng cắt
Lưới 380V: đấu tam giác (Δ).
Aptomat: MCB đường cong D 20 A (chịu dòng khởi động động cơ).
Contactor: 12 A (AC3).
Rơ le nhiệt: chỉnh 8,8 A.
Cáp đồng: 2,5 mm², sụt áp ~ 1,5% ở 50 m khi chạy định mức.
c) Chạy biến tần
Tải nhẹ, tải đều (quạt, bơm): biến tần 3.7kW loại thường.
Tải nặng, khởi động có tải: biến tần 3.7kW loại tải nặng (HD, quá tải 150%) hoặc 4kW loại thường.
Dòng ra định mức của biến tần ≥ 8,8 A.
Chạy lâu dưới 25Hz: gắn thêm quạt làm mát cưỡng bức ở đuôi motor.
d) Bảo trì
Vòng bi 6308-2RZ: không bơm mỡ; kêu rít hoặc rung tăng thì thay cả cặp.
Cách điện: đo bằng megohm 500V, đạt từ 5 MΩ.
Vệ sinh gân tản nhiệt, lưới quạt đuôi 1–2 tháng/lần ở xưởng bụi.
7) Câu hỏi thường gặp về động cơ điện 3 pha 3.7kW 5HP 6 cực
a) Hỏi trước khi mua động cơ 3.7kW 5HP 6 cực: máy ép dầu lạc, máy khuấy bể nước thải nhỏ
Động cơ 3,7kW 6 cực qua hộp giảm tốc ra được bao nhiêu lực? Được khoảng 699 Nm ở khoảng 48 vòng/phút với hộp bánh răng tỉ số 1/20, hoặc khoảng 1.384 Nm ở khoảng 24 vòng/phút với tỉ số 1/40 (hiệu suất hộp khoảng 94–95%). Cỡ hộp chọn có mô men cho phép từ mức này trở lên.
Motor 3,7kW 6 cực có thay được motor 4kW 6 cực không? Được, khi tải thực dưới khoảng 3,5kW. Hai bản cùng khung 132M, lỗ chân đế 178 × 216 mm, trục 38 mm nên lắp vừa bệ, vừa puly. Máy đang chạy sát 4kW (dòng 9–9,5 A) mà thay bản 3,7kW thì motor quá tải 5–8%, nóng hơn.
Motor 6 cực 3,7kW có chạy bơm thủy lực máy ép gạch được không? Được, với bơm có lưu lượng và áp tính theo 960 vòng/phút. Bơm đang chạy 1.450 vòng/phút mà chuyển sang motor 6 cực thì lưu lượng còn khoảng 2/3, xi lanh chạy chậm hơn tương ứng; áp tối đa không đổi nếu motor đủ mô men.
Có chạy motor 3.7kW 6 cực bằng biến tần 1 pha 220V được không? Không, với bản 380V/660V. Biến tần 1 pha vào 220V chỉ ra 3 pha 220V, cần motor đấu tam giác 220V (thường là bản 220V/380V tới khoảng 3kW). Muốn dùng điện 1 pha cho bản 3,7kW này phải chọn biến tần vào 1 pha ra 3 pha 380V.
Mua motor 5HP 6 cực cần biến tần bao nhiêu kW với motor 3.7kW 6 cực? Biến tần 4kW là hợp lý, dòng ra từ 9,5 A. Máy cưa, máy ép dầu khởi động có tải thì chọn 5,5kW để không báo quá dòng lúc khởi động.
Motor 3,7kW 6 cực chạy máy cưa vòng có đủ lực không? Đủ, với máy cưa vòng bánh đà 600–700 mm xẻ gỗ rừng trồng. Mô men 37 Nm, qua puly tăng thêm theo tỉ số. Gỗ cứng, gỗ to thường cần 5,5kW.
Dòng 8,8 A chọn dây, aptomat thế nào với motor 3.7kW 6 cực? Cáp đồng 4 lõi 2,5 mm² cho tuyến dưới 30 m; aptomat 16 A loại cho motor, contactor 12–18 A, rơ le nhiệt 7–10 A chỉnh khoảng 8,8 A.
Dùng motor 3.7kW 6 cực thay motor 4 cực cùng công suất cho máy khuấy bể nước thải nhỏ được không? Được khi tính lại tỉ số truyền: motor 6 cực quay ~ 960 vòng/phút, chậm hơn ~ 1/3 nên máy ra chậm hơn nếu giữ nguyên puly/hộp số; bù lại mô men ~ 37 Nm, gấp ~ 1,5 lần.
Mua động cơ 3.7kW 5HP 6 cực cho máy cưa vòng xẻ gỗ cần báo những thông số gì? Công suất 3.7kW, tốc độ ~ 960 vòng/phút, tốc độ trục máy cần, kiểu lắp chân đế hay mặt bích, trục 38 mm và ảnh tem motor cũ nếu thay thế.
b) Lắp đặt, chạy thử motor 3.7kW 6 cực cho máy ép dầu lạc
Nối động cơ 3.7kW 5HP 6 cực vào máy ép dầu lạc cần lưu ý gì? Qua hộp giảm tốc: chọn hộp có đầu vào lắp trục 38 mm, mặt bích Ø300 mm; tỉ số = 960 : tốc độ trục máy cần. Mô men ra ≈ 37 × tỉ số × 0,94 (hộp bánh răng).
Chạy thử máy khuấy bể nước thải nhỏ bằng motor 3.7kW 6 cực, dòng bao nhiêu là đạt? Không tải ~ 3,5–4,6 A mỗi pha ở 380V; khi máy khuấy bể nước thải nhỏ chạy đủ tải dòng không vượt 8,8 A. Ba pha lệch nhau quá 5% thì kiểm tra điện áp, đầu cos.
Lắp motor 3.7kW 6 cực (Y3-132M1-6) ở lưới 380V đấu thế nào? Đấu tam giác (Δ) cho lưới 380V; motor cuộn dây 380V/660V nên đấu sao chỉ dùng cho lưới 660V.
Ghép hộp giảm tốc cho máy cưa vòng xẻ gỗ, motor 3.7kW 6 cực ra tốc độ và lực bao nhiêu? Hộp bánh răng i=10 cho ~ 96 vòng/phút, ~ 352 Nm; i=20 cho ~ 48 vòng/phút, ~ 696 Nm. Chọn i theo tốc độ trục máy cưa vòng xẻ gỗ cần.
c) Bảo trì động cơ 3.7kW 5HP 6 cực khi chạy máy khuấy bể nước thải nhỏ
Motor 3.7kW 6 cực chạy máy ép dầu lạc liên tục, bao lâu thay vòng bi 6308-2RZ? Vòng bi 6308-2RZ che kín, không bơm mỡ; chạy liên tục thường thay sau ~ 15.000–20.000 giờ, sớm hơn nếu kêu rít, rung tăng hoặc đầu trục nóng hơn thân motor.
Motor 3.7kW 6 cực đặt cạnh máy khuấy bể nước thải nhỏ nơi ẩm, giữ cách điện thế nào? Vỏ IP55 chịu tia nước nhưng không chịu ngâm. Đậy kín gioăng hộp cực, đầu cáp đi từ dưới lên, che mưa; để lâu không chạy thì đo cách điện, dưới 5 MΩ phải sấy trước khi chạy.
Đo dòng động cơ 3.7kW 5HP 6 cực khi bơm thủy lực máy ép gạch không đang chạy, bao nhiêu là quá tải? Dưới 8,8 A là trong tải. Từ 9,2 – 9,7 A cần giảm tải hoặc kiểm tra máy; trên 10,1 A kéo dài sẽ hỏng cách điện cuộn dây.
d) Lỗi thường gặp khi dùng motor 3.7kW 6 cực cho bơm thủy lực máy ép gạch không, cách khắc phục
Motor 3.7kW 6 cực kéo bơm thủy lực máy ép gạch không hay nhảy rơ le nhiệt, lỗi do đâu? Thường do tỉ số hộp nhỏ hơn cần làm tải trên trục motor tăng, hoặc hộp thiếu dầu, kẹt; cũng có thể mất cân bằng pha hoặc rơ le chỉnh thấp. Rơ le chỉnh đúng 8,8 A, không chỉnh cao hơn; đo dòng từng pha khi máy chạy để tìm nguyên nhân.
Đấu nhầm sao motor 3.7kW Y3-132M1-6 trên lưới 380V thì sao? Motor vẫn quay nhưng lực kéo chỉ còn ~ 1/3, tức ~ 12,3 Nm thay vì 37 Nm; đóng tải là tụt tốc, nóng và cháy. Đổi cầu nối sang Δ.
Motor 3.7kW 6 cực khởi động máy ép dầu lạc đầy tải bị ì, không lên tốc là lỗi gì? Thường do sụt áp (cáp nhỏ, đường dây dài), đấu sao nhầm, hoặc sao – tam giác chuyển quá sớm. Cáp đồng 2,5 mm² cho tuyến dưới 50 m; tuyến dài hơn tăng 1 cỡ cáp.
