Motor Teco 5.5HP 4kW là động cơ điện 3 pha rotor lồng sóc của Teco (Đài Loan), vỏ gang, quạt làm mát đuôi trục, cấp hiệu suất IE1; cùng dòng có bản 3,7kW 5HP theo chuẩn Đài Loan. Có 3 tốc độ: 2 cực khoảng 2.900 vòng/phút, 4 cực khoảng 1.440 vòng/phút, 6 cực khoảng 950 vòng/phút.
Bản 2 cực và 4 cực cùng khung 112M, trục 28 mm; bản 6 cực khung 132M, trục 38 mm. Dòng định mức khoảng 8,4 A ở 380V.
14,3 A ở 220V (đấu tam giác) 8,26 A ở 380V (đấu sao)
13,5 A ở 220V (đấu tam giác) 7,78 A ở 380V (đấu sao)
15,7 A ở 220V (đấu tam giác) 9,09 A ở 380V (đấu sao)
Mô men định mức
~ 26,5 Nm
~ 13,2 Nm
~ 40,2 Nm
Cấp bảo vệ
IP55
Cấp cách nhiệt
Cấp F
Mặt bích B5 — 4 pole, 2 pole: đường kính 250 mm, vành định vị 180 mm, tâm lỗ Ø215 mm, 4 lỗ bắt vít 15 mm; 6 pole: đường kính 300 mm, vành định vị 230 mm, tâm lỗ Ø265 mm, 4 lỗ bắt vít 15 mm.
Lỗ chân đế dọc trục x ngang trục — 4 pole, 2 pole (khung 112M): 140 mm x 190 mm, lỗ Ø12 mm, tâm trục cao 112 mm; 6 pole (khung 132M): 178 mm x 216 mm, lỗ Ø12 mm, tâm trục cao 132 mm.
Chế độ làm việc: S1 liên tục.
2. Tốc độ, mô men motor Teco 5.5HP 4kW theo số cực
Số cực
Tốc độ định mức
Mô men định mức
Khung – trục
2 cực (2P)
Khoảng 2.900 vòng/phút
Khoảng 13 Nm
Khung 112M, trục 28 mm
4 cực (4P)
Khoảng 1.440 vòng/phút
Khoảng 27 Nm
Khung 112M, trục 28 mm
6 cực (6P)
Khoảng 950 vòng/phút
Khoảng 40 Nm
Khung 132M, trục 38 mm
Mô men định mức = 9550 × 4 ÷ tốc độ (vòng/phút).
Khung và đường kính trục theo chuẩn IEC 60072; đối chiếu nhãn motor khi thay thế.
Cùng công suất, motor 6 cực cho mô men gần gấp 3 lần motor 2 cực.
3. Kiểu lắp, kích thước và các loại motor Teco 5.5HP 4kW
a) Motor Teco 5Hp 4kw tốc độ 4 pole IE1

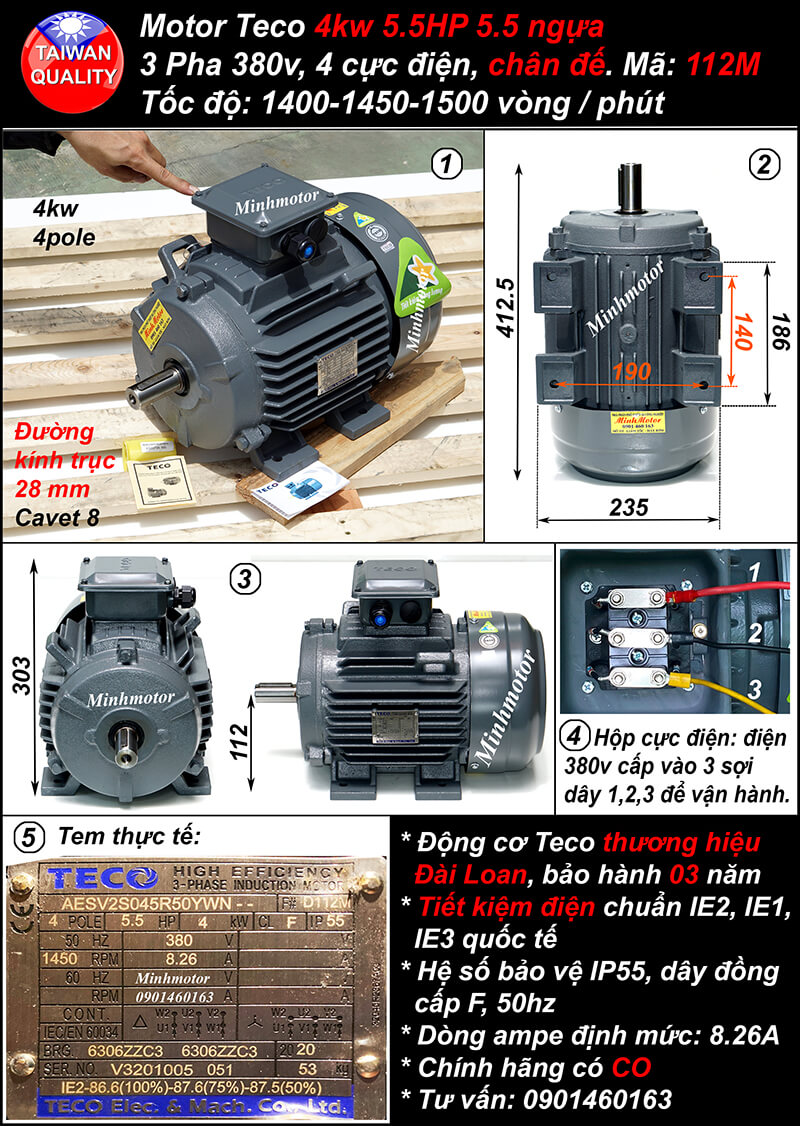

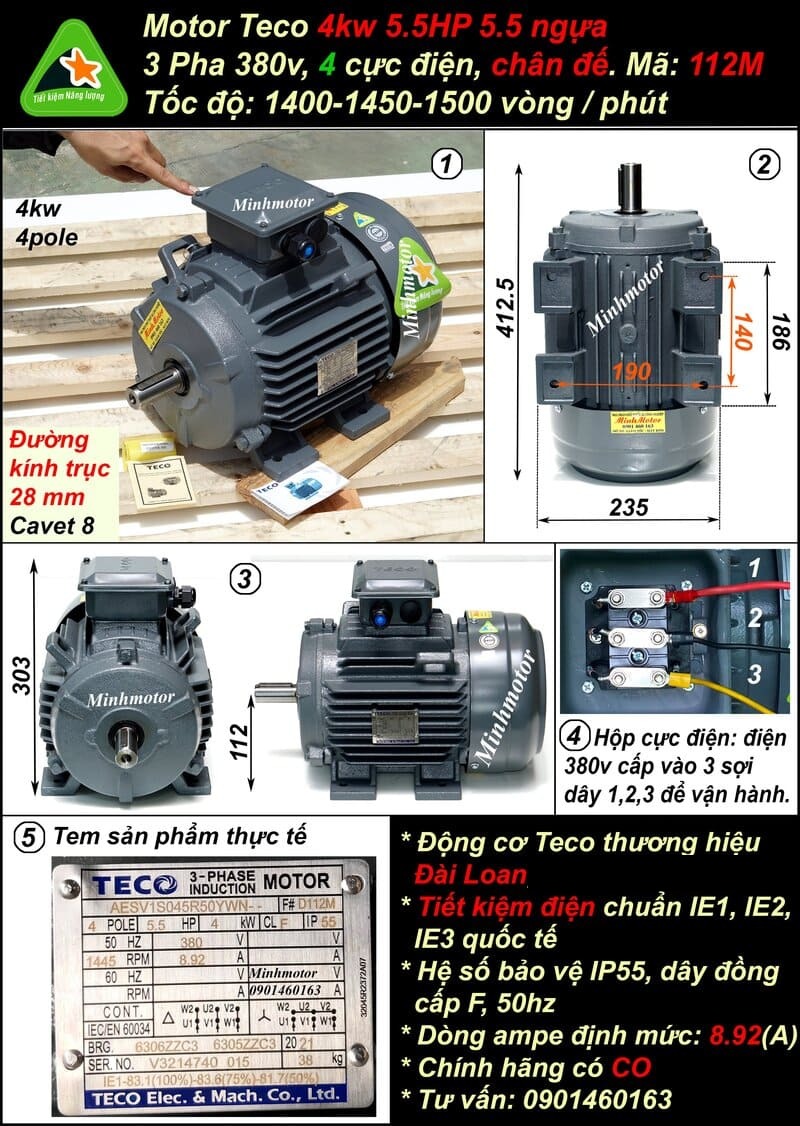

Motor Teco 5Hp 4kw AESV 112M chân đế 4 pole IE1
Motor teco 4kw còn gọi là motor teco 3.7kw 5Hp có thông số như sau:
Mã motor Teco 5 ngựa 3.7kw 4kw: 112 M
Điện áp motor Teco 5.5Hp 4Kw 1400 - 1500 vòng tua: 3 pha 380 v
Tần số dòng điện: 60 Hz
Đường kính trục: 28 mm
Rãnh cavet động cơ Teco 5.5Hp 4Kw 1400 - 1500 vòng tua: 8 mm
Tốc độ 4 pole 1400 - 1450 - 1500 vòng/phút
Chiều dài động cơ: 412.5 mm
Chiều rộng động cơ: 235 mm
Khoảng cách tâm lỗ đế ngang trục: 190 mm
Khoảng cách tâm lỗ đế dọc trục: 140 mm
Chiều cao motor: 303 mm
Khoảng cách từ tâm trục đến đất: 112 mm
Công nghệ sản xuất: Đài Loan
Dòng điện định mức: 8.26 ampe
Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
Cấp bảo vệ chống bụi, chống nước: IP 55
Cấp cách nhiệt: dây đồng cấp F
Sản phẩm chính hãng có CO

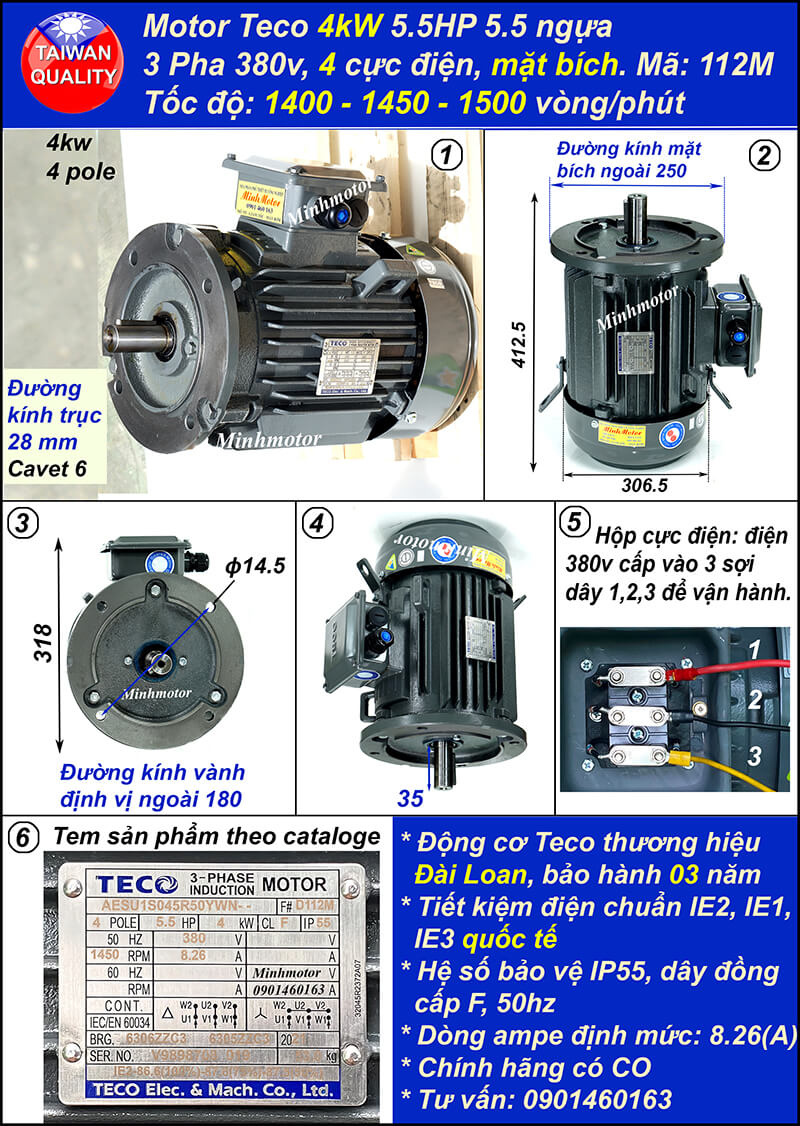

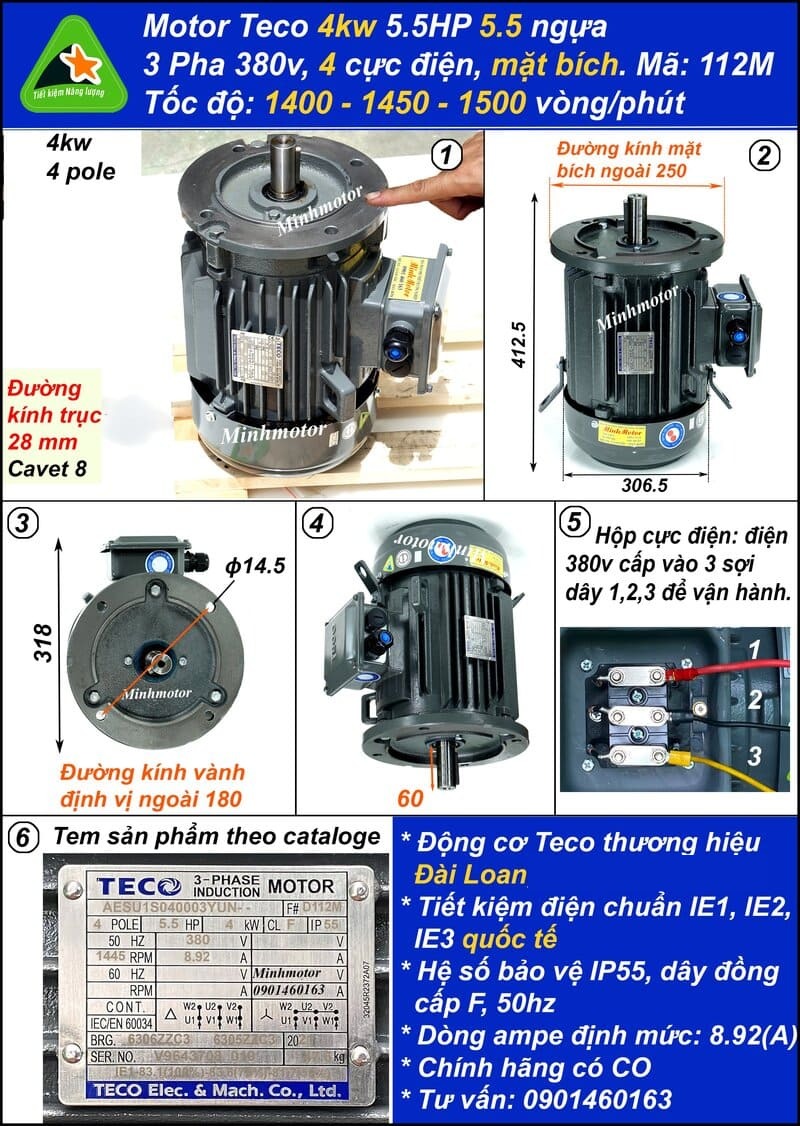

Motor Teco 3.7kw 5Hp AEUV 112M mặt bích 4 pole IE1
Mã motor Teco 3.7kw 5 ngựa: 112 M
Điện áp: 3 pha 380 v
Tần số dòng điện: 60 Hz
Đường kính trục: 28 mm
Rãnh cavet: 6 mm
Tốc độ 4 pole, 1400 - 1450 - 1500 vòng/phút
Chiều dài động cơ: 412.5 mm
Chiều rộng động cơ: 306.5 mm
Đường kính mặt bích ngoài: 250 mm
Đường kính vành định vị ngoài: 180 mm
Chiều dài trục: 35 mm
Chiều cao motor: 318 mm
Công nghệ sản xuất: Đài Loan
Dòng điện định mức: 8.26 ampe
Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
Cấp bảo vệ chống bụi, chống nước: IP 55
Cấp cách nhiệt: dây đồng cấp F
Sản phẩm chính hãng có CO
b) Motor Teco 5Hp 4kw 3.7kw tốc độ 2 pole IE1

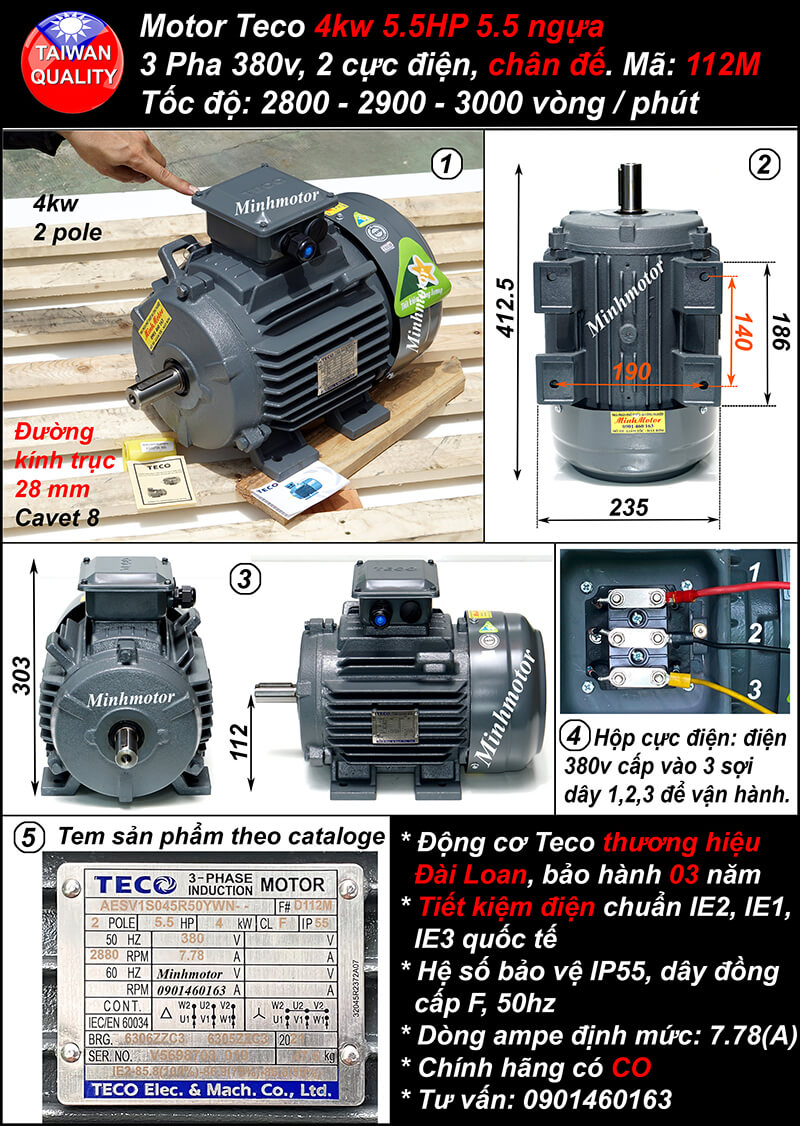

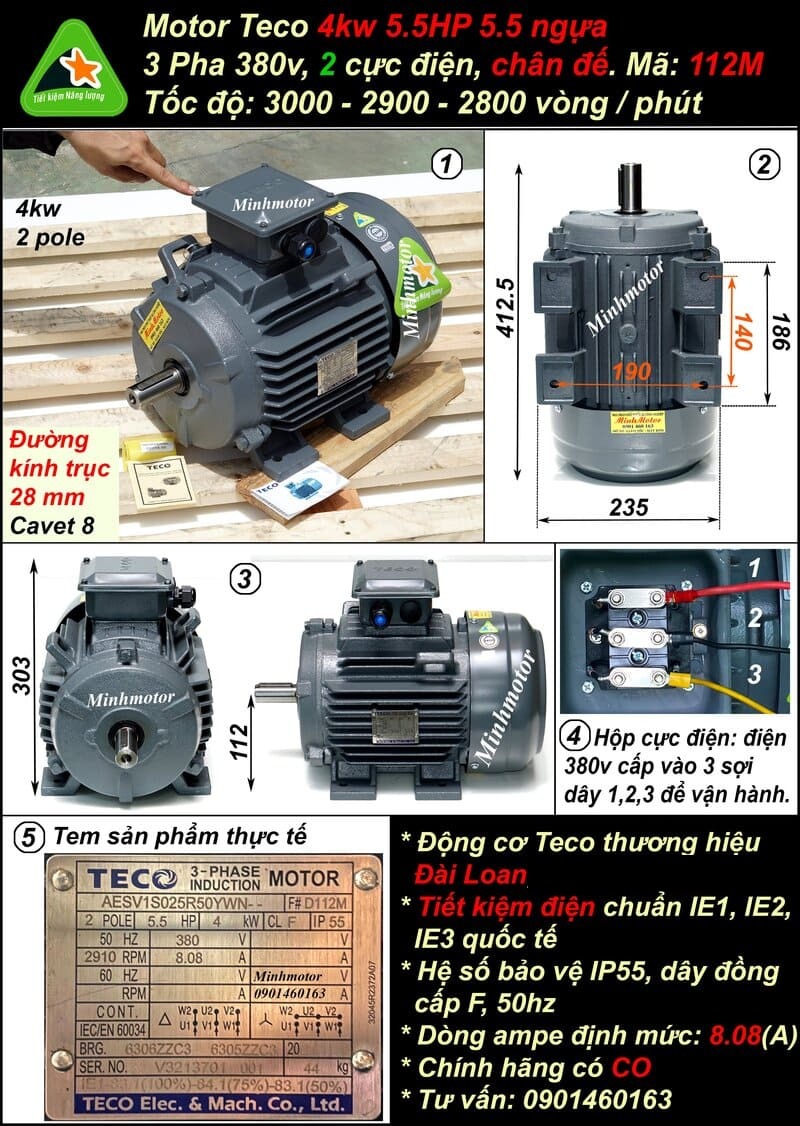

Động cơ Teco 4kw 5Hp AESV 112M chân đế 2 pole IE1
Mã motor Teco 5 ngựa 3.7kw 4kw: 112 M
Điện áp: 3 pha 380 v
Tần số dòng điện: 60 Hz
Đường kính trục: 28 mm
Rãnh cavet: 8 mm
Tốc độ 2 pole 2800 - 2900 - 3000 vòng/phút
Chiều dài động cơ: 412.5 mm
Chiều rộng động cơ: 235 mm
Khoảng cách tâm lỗ đế ngang trục: 190 mm
Khoảng cách tâm lỗ đế dọc trục: 140 mm
Chiều cao motor: 303 mm
Khoảng cách từ tâm trục đến đất: 112 mm
Công nghệ sản xuất: Đài Loan
Dòng điện định mức: 7.78 ampe
Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
Cấp bảo vệ chống bụi, chống nước: IP 55
Cấp cách nhiệt: dây đồng cấp F
Sản phẩm chính hãng có CO
Động cơ Teco 3.7kw 5Hp AESU 112M mặt bích 2 pole IE1
Mã motor Teco 3.7kw 5 ngựa: 112 M
Điện áp motor Teco 5.5Hp 4Kw 2800 - 2900 - 3000 vòng tua: 3 pha 380 v
Tần số dòng điện: 60 Hz
Đường kính trục động cơ Teco 5.5Hp 4Kw 2800 - 2900 - 3000 vòng tua: 28 mm
Rãnh cavet: 6 mm
Tốc độ 2 pole, 2800 - 2900 - 3000 vòng/phút
Chiều dài động cơ: 412.5 mm
Chiều rộng động cơ: 306.5 mm
Đường kính mặt bích ngoài: 250 mm
Đường kính vành định vị ngoài: 180 mm
Chiều dài trục: 35 mm
Chiều cao motor: 318 mm
Công nghệ sản xuất: Đài Loan
Dòng điện định mức: 7.78 ampe
Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
Cấp bảo vệ chống bụi, chống nước: IP 55
Cấp cách nhiệt: dây đồng cấp F
Sản phẩm chính hãng có CO
c) Motor Teco 5Hp tốc độ 6 pole IE1

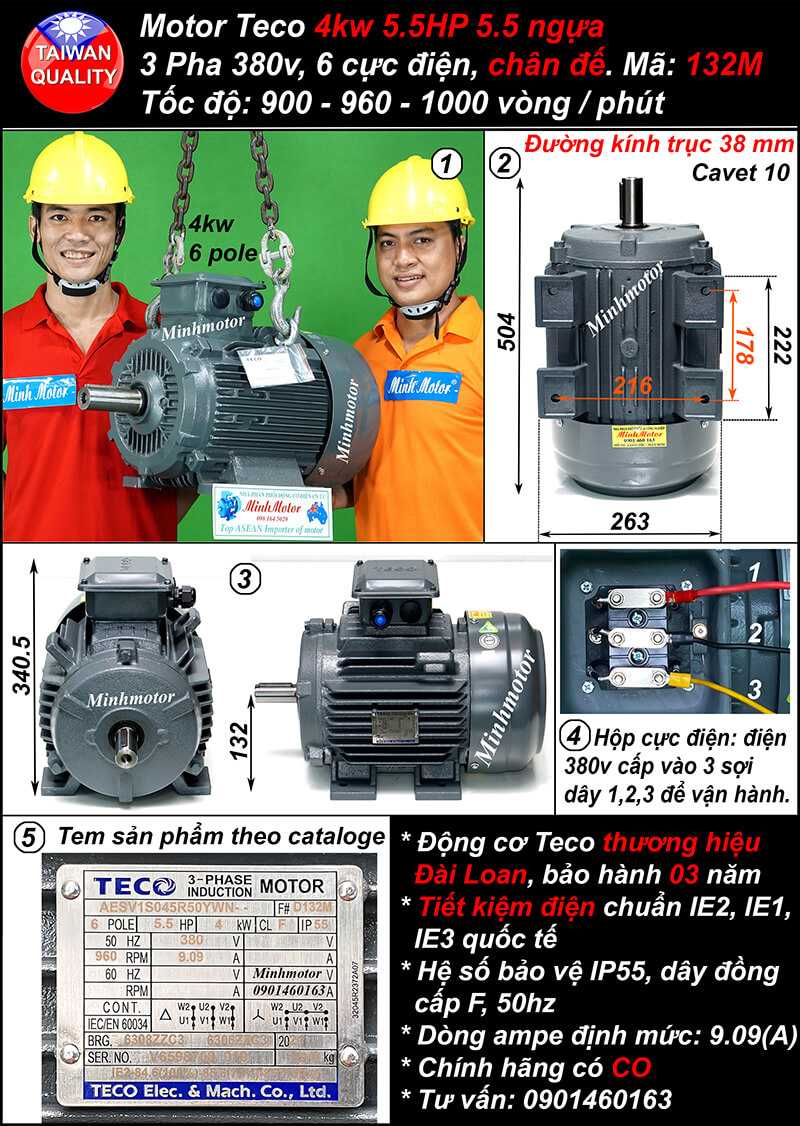

Motor Teco 4kw 3.7kw 5Hp AESU 132M chân đế 6 pole IE1
Mã motor Teco 5 ngựa 3.7kw 4kw: 132 M
Điện áp: 3 pha 380 v
Tần số dòng điện: 60 Hz
Đường kính trục: 28 mm
Rãnh cavet: 8 mm
Tốc độ 6 pole 900 - 960 - 1000 vòng/phút
Chiều dài động cơ: 504 mm
Chiều rộng động cơ: 263 mm
Khoảng cách tâm lỗ đế ngang trục: 216 mm
Khoảng cách tâm lỗ đế dọc trục: 178 mm
Chiều cao motor: 340.5 mm
Khoảng cách từ tâm trục đến đất: 132 mm
Công nghệ sản xuất: Đài Loan
Dòng điện định mức: 9.09 ampe
Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
Cấp bảo vệ chống bụi, chống nước: IP 55
Cấp cách nhiệt: dây đồng cấp F
Sản phẩm chính hãng có CO

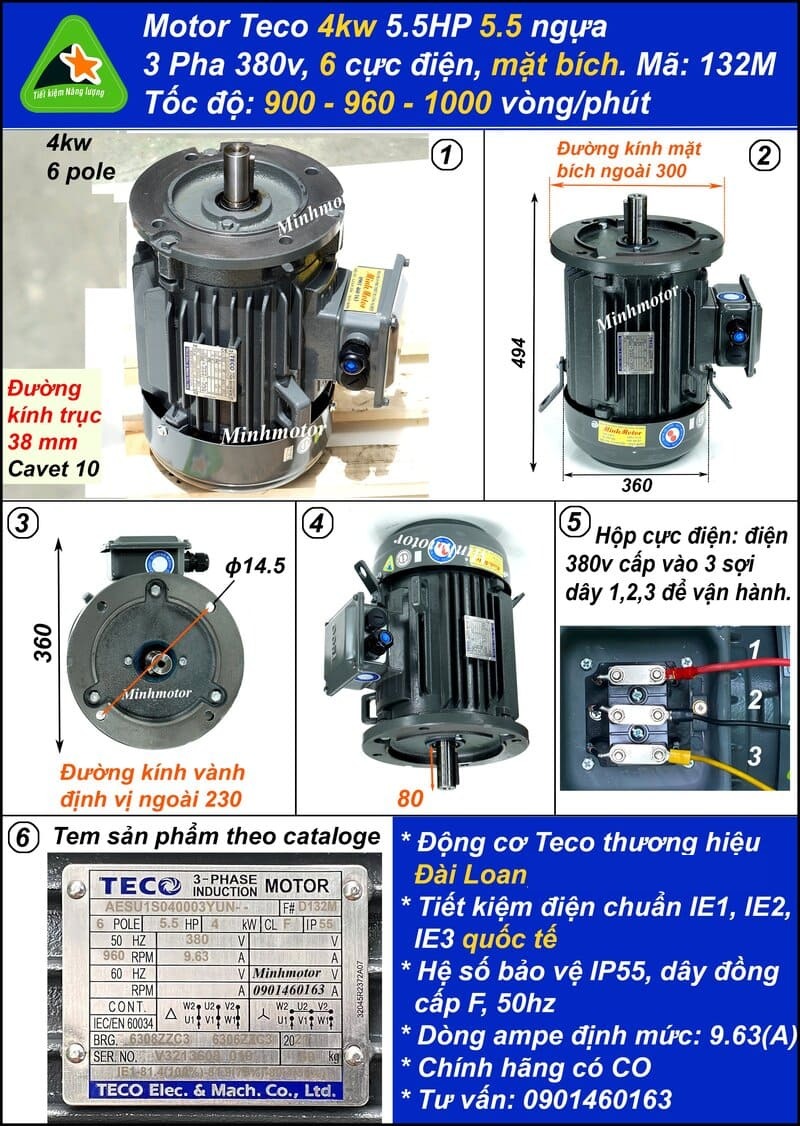

Động cơ Teco 4kw 3.7kw 5Hp AESU 132M mặt bích 6 pole IE1
Mã motor Teco 3.7kw 5 ngựa: 132 M
Điện áp motor Teco 5.5Hp 4Kw 900 - 1000 vòng tua: 3 pha 380 v
Tần số dòng điện: 60 Hz
Đường kính trục: 38 mm
Rãnh cavet: 10 mm
Tốc độ 6 pole, 900 - 960- 1000 vòng/phút
Chiều dài động cơ: 494 mm
Chiều rộng động cơ: 360 mm
Đường kính mặt bích ngoài: 300 mm
Đường kính vành định vị ngoài: 230 mm
Chiều dài trục động cơ Teco 5.5Hp 4Kw 900 - 1000 vòng tua: 80 mm
Chiều cao motor: 360.5 mm
Công nghệ sản xuất: Đài Loan
Dòng điện định mức: 9.09 ampe
Chuẩn tiết kiệm điện: IE1, IE2, IE3 quốc tế
Cấp bảo vệ chống bụi, chống nước: IP 55
Cấp cách nhiệt: dây đồng cấp F
Sản phẩm chính hãng có CO
4. Ứng dụng motor Teco 5.5HP 4kW theo số cực và kiểu lắp
2 cực (khoảng 2.900 vòng/phút, 13 Nm): bơm cứu hỏa nhỏ, bơm ly tâm khoảng 40 m³/giờ cột áp 20 m, quạt cao áp lò đốt.
4 cực (khoảng 1.440 vòng/phút, 26,5 Nm): quạt hút hơi nóng xưởng may, máy nén khí piston 5HP, máy nghiền nhựa; ghép hộp giảm tốc cho máy trộn, băng tải.
6 cực (khoảng 950 vòng/phút, 40 Nm): quạt hướng trục Ø1000–1200, máy cán, máy ép truyền đai.
Mặt bích AEUV: bơm liền trục, hộp giảm tốc mặt bích.
5. Ưu điểm motor Teco 5.5HP 4kW
Bản 2 cực và 4 cực cùng khung 112M, đổi tốc độ không làm lại bệ.
Có cả bản 3,7kW và 4kW cùng khung, chọn theo tải.
Vỏ gang kín bụi, nước tạt.
Dòng khoảng 8,4 A ở 380V.
6. Motor Teco 4kW chạy quạt hút: lưu lượng và điện khi giảm tốc độ
Quạt ly tâm, quạt hướng trục tuân theo định luật tương tự: lưu lượng tỉ lệ tốc độ, áp suất tỉ lệ bình phương, công suất tỉ lệ lập phương tốc độ. Ví dụ quạt đang lấy 4 kW ở 50Hz, motor 4 cực.
Tần số biến tần
Tốc độ motor
Lưu lượng gió
Công suất trục (khoảng)
50Hz
Khoảng 1.440 vòng/phút
100%
4,0 kW
45Hz
Khoảng 1.300 vòng/phút
90%
4 × 0,9³ ≈ 2,9 kW
40Hz
Khoảng 1.150 vòng/phút
80%
4 × 0,8³ ≈ 2,0 kW
35Hz
Khoảng 1.010 vòng/phút
70%
4 × 0,7³ ≈ 1,4 kW
Giảm gió 20% (40Hz) thì công suất còn khoảng một nửa.
Chỉnh gió bằng van chắn đường ống thì công suất giảm ít hơn nhiều so với giảm tốc độ.
Quạt có mô men tăng theo bình phương tốc độ nên motor chạy tần số thấp vẫn mát.
Chạy quá 50Hz để tăng gió làm công suất tăng theo lập phương: 55Hz cần khoảng 1,33 lần.
7. Câu hỏi thường gặp về motor Teco 5.5HP 4kW
Motor Teco 5.5HP 4kW dòng bao nhiêu? Khoảng 8,4 A ở 380V với bản 4 cực đủ tải.
Motor Teco 4kW và 3,7kW 5HP khác gì? Khác khoảng 8% công suất; cùng khung 112M, trục 28 mm nên lắp lẫn trên cùng bệ và puly.
Motor Teco 4kW 4 cực trục bao nhiêu? 28 mm, khung 112M; bản 6 cực khung 132M, trục 38 mm.
Mô men motor Teco 4kW 4 cực bao nhiêu? Khoảng 26,5 Nm: 9550 × 4 ÷ 1.440; bản 2 cực khoảng 13 Nm, 6 cực khoảng 40 Nm.
Motor Teco 5.5HP chạy quạt hút có nên dùng biến tần? Có khi cần chỉnh gió: giảm còn 40Hz thì gió còn khoảng 80%, công suất còn khoảng 2 kW so với 4 kW.
Motor Teco 4kW 2 cực kéo bơm bao nhiêu khối? Khoảng 40 m³/giờ ở cột áp 20 m: P ≈ 1000 × 9,81 × (40 ÷ 3600) × 20 ÷ 0,65 ≈ 3,35 kW.
Motor Teco 5.5HP chạy máy nén khí được không? Được, máy nén piston cỡ 5HP truyền đai từ motor 4 cực; dòng khởi động trực tiếp khoảng 50–60 A trong vài giây.
Motor Teco 4kW chạy điện 1 pha được không? Được với bản 3,7kW qua biến tần 3,7kW vào 1 pha 220V ra 3 pha 220V; bản 4kW dùng nguồn 3 pha.
Aptomat cho motor Teco 5.5HP bao nhiêu? Ở 380V: aptomat 20 A, contactor 18 A, rơ le nhiệt 7–10 A chỉnh khoảng 8,4 A, dây đồng 2,5 mm².
Motor Teco 4kW 6 cực dùng cho gì? Quạt hướng trục đường kính lớn, máy cán, máy ép cần khoảng 950 vòng/phút và 40 Nm.
Chạy motor Teco 4kW trên 50Hz để tăng gió quạt được không? Được rất ít: quạt đang lấy đủ 4 kW ở 50Hz sẽ cần khoảng 5,3 kW ở 55Hz, motor quá tải.
Motor Teco 5.5HP lắp ngoài trời được không? Được, vỏ kín chịu bụi và nước tạt; cần mái che nắng mưa trực tiếp và hộp cực đậy kín, ống luồn dây hướng xuống.
Motor Teco 4kW khởi động sao tam giác được không? Không, với motor 220/380V đấu sao trên lưới 380V; công suất này thường khởi động trực tiếp hoặc qua biến tần.
