Động cơ Siemens 4Kw 5.5Hp

1.895 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Động cơ Siemens 4kW 5.5HP đang bán là dòng 1TL0003 vỏ gang, hiệu suất IE3, thương hiệu Innomotics – mảng động cơ hạ thế của Siemens tách thành công ty riêng từ tháng 7/2023, sản xuất tại Siemens Electric Motor (China). Motor 3 pha rotor lồng sóc, IP55, cách điện cấp F, điện áp 380V tam giác / /660V sao, 50Hz.

Có 3 bản: 2 cực 1TL0003-1BA23-3AA4 (2.915 vòng/phút), 4 cực 1TL0003-1BB23-3AA4 (1.450 vòng/phút), 6 cực 1TL0003-1CC23-3AA4 (955 vòng/phút). Bản 4 cực khung 112M, trục 28 mm, dòng 8,4 A ở 380V, mô men 26,3 Nm, nặng khoảng 49 kg.

1. Thông số kỹ thuật động cơ Siemens 4kW 5.5HP

Thông sốGiá trị
Thương hiệuSiemens – Innomotics (từ 07/2023)
Dòng sản phẩm1TL0003 vỏ gang, IE3 (cấp 3 theo GB 18613-2020)
Công suất4kW (5.5HP)
Mã đặt hàng 4 cựcChân đế B3: 1TL0003-1BB23-3AA4; mặt bích B5: 1TL0003-1BB23-3FA4; chân đế + bích B35: 1TL0003-1BB23-3JA4
Điện áp380V tam giác / /660V sao, 50Hz
Tốc độ 4 cực1.450 vòng/phút
Dòng định mức 4 cực8,4 A ở 380V
Mô men định mức 4 cực26,3 Nm
Hiệu suất 4 cực88,6% (100% tải), 89,6% (75% tải)
Hệ số công suất cosφ0,82
Dòng khởi động / mô men khởi động / mô men cực đại8,3 × Iđm / 3,7 × Tđm / 4,6 × Tđm
Khung – trụcKhung 112M, tâm trục cao 112 mm, trục 28 × 60 mm
Mặt bíchB5 FF215 (đường kính bích 250 mm); bích nhỏ B14 FT130 (160 mm)
Vòng bi6206-2RZ C3
Khối lượng 4 cực (B3)Khoảng 49 kg
Độ ồn không tảiKhoảng 53 dB(A)
Bảo vệ – làm mátIP55, cách điện cấp F, làm mát IC411, chế độ S1, môi trường -15 đến 40 °C, độ cao đến 1.000 m
  • Thông số theo catalog Innomotics 1TL0003 vỏ gang (2024). Ký tự cuối mã đặt hàng: 4 = hộp cực trên đỉnh, 5 = bên phải, 6 = bên trái (nhìn từ đầu trục).
  • Điện áp 380V tam giác / 660V sao: lưới 3 pha 380V đấu tam giác khi chạy, khởi động sao – tam giác được.
  • Rơ le nhiệt chỉnh khoảng 8,4 A cho bản 4 cực; mạch sao – tam giác chỉnh khoảng 4,8 A.
  • Chạy biến tần: cách điện chuẩn chịu lưới đến 460V; tốc độ an toàn tối đa khung 112M bản 4 cực 3.600 vòng/phút.

2. Thông số Siemens 1TL0003 4kW theo số cực

Số cựcMã đặt hàng (B3)Khung – trụcTốc độDòng 380VMô menHiệu suất – cosφKhối lượng
2 cực (2P)1TL0003-1BA23-3AA4Khung 112M, trục 28 mm2.915 vòng/phút7,7 A13,1 Nm88,1% – 0,945 kg
4 cực (4P)1TL0003-1BB23-3AA4Khung 112M, trục 28 mm1.450 vòng/phút8,4 A26,3 Nm88,6% – 0,8249 kg
6 cực (6P)1TL0003-1CC23-3AA4Khung 132M, trục 38 mm955 vòng/phút9,3 A40 Nm86,8% – 0,7571 kg
  • Số liệu theo bảng chọn motor Innomotics 1TL0003 vỏ gang, 50Hz.
  • Mô men định mức ≈ 9550 × 4 ÷ tốc độ, đúng với cột mô men trong catalog.
  • Cùng công suất, bản 6 cực cho mô men khoảng 3,1 lần bản 2 cực, dòng định mức cao hơn do cosφ thấp hơn.

3. Kiểu lắp, kích thước và các loại động cơ Siemens 4kW 5.5HP

Mục a là kích thước của model 1TL0003 đang bán. Các mục sau là tem, sơ đồ đấu và bản vẽ của model cũ Siemens 1LE0 – sản xuất trước khi Siemens chuyển mảng động cơ hạ thế sang thương hiệu Innomotics (tháng 7/2023), giữ lại để tham khảo khi thay motor cũ.

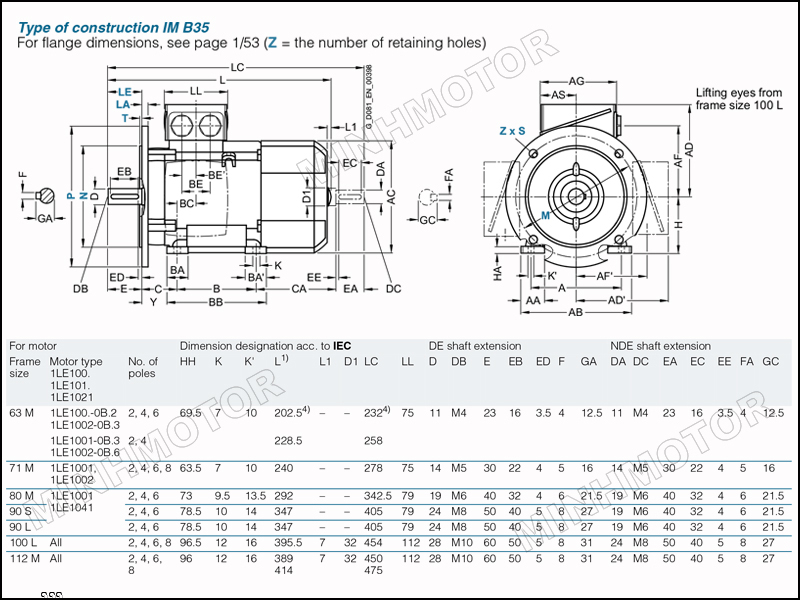

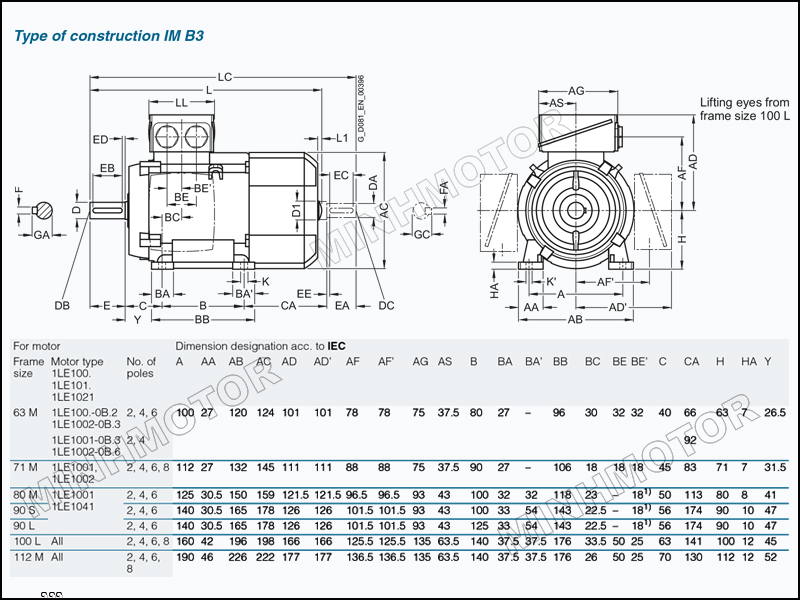

a) Kích thước lắp đặt Siemens 1TL0003 4kW (catalog Innomotics)

Kích thước2 cực4 cực6 cực
Khung112M112M132M
Tâm trục H112 mm112 mm132 mm
Trục D × E28 × 60 mm28 × 60 mm38 × 80 mm
Lỗ chân đế A × B190 × 140 mm190 × 140 mm216 × 178 mm
Dài tổng L (B3)450 mm450 mm545 mm
Mặt bích B5FF215, Ø250 mmFF215, Ø250 mmFF265, Ø300 mm
Vòng bi6206-2RZ C36206-2RZ C36208-2RZ C3
Khối lượng B345 kg49 kg71 kg
Phanh từ (tùy chọn), mô men phanh tĩnh40 Nm40 Nm80 Nm
  • Bản chân đế IM B3 có cho mọi khung; mặt bích IM B5, chân đế + bích IM B35, trục đứng IM V1, bích nhỏ IM B14/V18/V19.
  • Kích thước theo IEC/DIN EN 50347; khung 180 trở lên có vú bơm mỡ.

b) Motor Siemens 4kw 5.5HP chân đế (model cũ 1LE0)

  • Công suất: 4kw 5.5HP
  • Motor tiêu chuẩn Đức
  • Chân đế 4 Pole 4 cực điện
  • Trục ra: 28mm
  • Rãnh cavet: 8mm
  • Tổng dài: 393.5mm
  • Tổng cao: 300.5mm
  • Tâm trục xuống mặt đất: 112mm
  • Dài chân đế: 180mm
  • Rộng chân đế: 226mm
  • Lỗ vít ốc chân đế: 12mm

Sau đây là bản vẽ chi tiết motor siemens 4kw:

Motor Siemens 4kw 5.5HP chân đế

c) Động cơ điện Siemens 4kw 5.5HP mặt bích (model cũ 1LE0)

Mặt bích motor điện mã khuân 112M có kích thước sau:

  • Đường kính trục: 28mm
  • Rãnh cavet: 8mm
  • Đường kính bích: 250mm
  • Tổng dài: 393.5mm
  • Đường kính vành định vị: 180mm
  • Đường kĩnh lỗ bích: 14.5mm

Động cơ điện Siemens 4kw 5.5HP mặt bích

Video motor siemens 4kw 5.5HP 3 pha tiêu chuẩn quốc tế

d) Động cơ Siemens 4kw 5.5HP phòng nổ chân đế

  • Điện áp 3 pha 380V
  • Công suất 4kw 5.5 ngựa
  • Động cơ tiêu chuẩn Đức

Động cơ Siemens 4kw 5.5HP phòng nổ chân đế

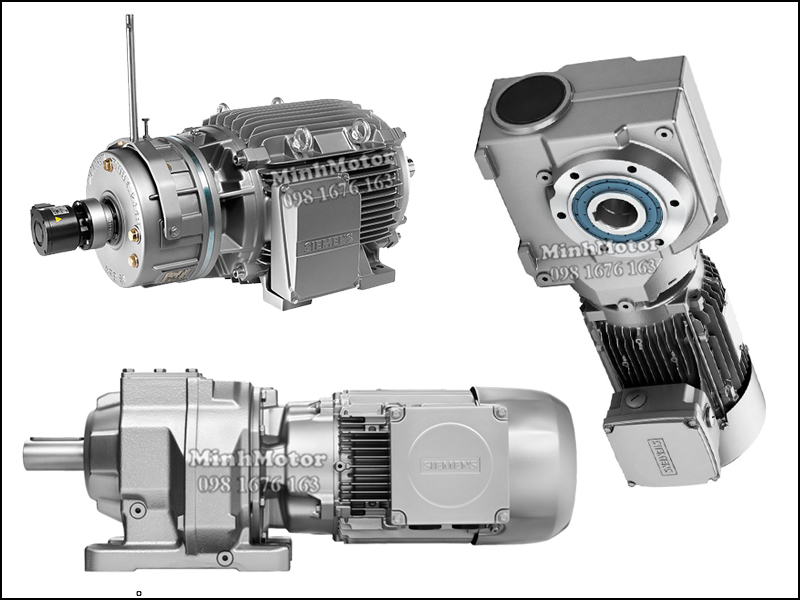

e) Motor giảm tốc Siemens 4kw 5.5HP Cyclo chân đế (model cũ 1LE0)

Loại 1: Động cơ giảm tốc Siemens 4kw Cyclo chân đế trục 45mm

  • Mã hàng: XWD4
  • Đường kính trục: 45mm
  • Rãnh cavet: 14mm
  • Tổng dài: 675,5mm
  • Tổng cao: 310mm
  • Đường kính lỗ đế: 16mm
  • Tổng ngang: 330mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Motor giảm tốc Siemens 4kw 5.5HP Cyclo chân đế trục 45mm

Loại 2: Động cơ giảm tốc Siemens 5HP Cyclo chân đế trục 55mm

  • Mã hàng: XWD5
  • Đường kính trục: 55mm
  • Rãnh cavet: 16mm
  • Tổng dài: 743,5mm
  • Tổng cao: 350mm
  • Đường kính lỗ đế: 16mm
  • Tổng ngang: 410mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Động cơ giảm tốc Siemens 5HP Cyclo chân đế trục 55mm

f) Motor giảm tốc Siemens 4kw 5.5HP Cyclo mặt bích (model cũ 1LE0)

Loại 1: Motor giảm tốc Siemens 4kw 5.5HP Cyclo mặt bích trục 45mm

  • Mã hàng: XLD4
  • Đường kính trục: 45mm
  • Rãnh cavet: 14mm
  • Tổng dài: 675,5mm
  • Đường kính bích: 260mm
  • Đường kính lỗ bích: 12mm
  • Đường kính vành định vị: 200mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Motor giảm tốc Siemens 4kw 5.5HP Cyclo mặt bích trục 45mm

Loại 2: Motor giảm tốc Siemens 4kw 5.5HP Cyclo mặt bích trục 55mm

  • Mã hàng: XLD5
  • Đường kính trục: 55mm
  • Rãnh cavet: 16mm
  • Tổng dài: 743,5mm
  • Đường kính bích: 340mm
  • Đường kính lỗ bích: 12mm
  • Đường kính vành định vị: 270mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Motor giảm tốc Siemens 4kw 5.5HP Cyclo mặt bích trục 55mm

g) Motor giảm tốc Siemens 4kw 5.5HP trục âm vuông góc (model cũ 1LE0)

  • Mã hàng: NMRV110
  • Đường kính trục: 42mm
  • Rãnh cavet: 12mm
  • Tổng dài: 621mm
  • Tổng cao: 195mm
  • Rộng hộp số: 155mm
  • Đường kính lỗ đế: 14mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Motor giảm tốc Siemens 4kw 5.5HP trục âm vuông góc

h) Động cơ giảm tốc Siemens 4kw cốt dương vuông góc (model cũ 1LE0)

  • Mã hàng: NMRV110
  • Đường kính trục: 42mm
  • Rãnh cavet: 12mm
  • Tổng dài: 621mm
  • Tổng cao: 195mm
  • Rộng hộp số: 155mm
  • Đường kính lỗ đế: 14mm

Động cơ giảm tốc Siemens 4kw cốt dương vuông góc

i) Động cơ giảm tốc Siemens 5.5HP GHM chân đế (model cũ 1LE0)

Loại 1: Motor giảm tốc Siemens 4kw 5.5HP GHM trục 40mm

  • Đường kính trục: 40mm
  • Rãnh cavet: 10mm
  • Tổng dài: 654.5mm
  • Tổng cao: 256.5mm
  • Rộng hộp số: 264mm
  • Đường kính lỗ đế: 16mm

Motor giảm tốc Siemens 4kw 5.5HP GHM trục 40mm

Loại 2: Motor giảm tốc Siemens 4kw 5.5HP GHM trục 50mm

  • Đường kính trục: 50mm
  • Rãnh cavet: 14mm
  • Tổng dài: 724.5mm
  • Tổng cao: 317mm
  • Rộng hộp số: 335mm
  • Đường kính lỗ đế: 19mm

Động cơ giảm tốc Siemens 5.5HP GHM chân đế trục 50mm

j) Động cơ giảm tốc Siemens 4kw 5.5HP GVM mặt bích (model cũ 1LE0)

Loại 1: Motor giảm tốc Siemens 4kw 5.5HP GVM mặt bích trục 40mm

  • Đường kính trục: 40mm
  • Rãnh cavet: 10mm
  • Tổng dài: 654.5mm
  • Tổng cao bích: 230mm
  • Rộng mặt bích: 274.5mm
  • Đường kính lỗ bích: 16mm

Động cơ giảm tốc Siemens 4kw 5.5HP GVM mặt bích trục 40mm

Loại 2: Động cơ giảm tốc Siemens 4kw 5.5HP GVM mặt bích trục 50mm

  • Đường kính trục: 50mm
  • Rãnh cavet: 14mm
  • Tổng dài: 724.5mm
  • Tổng cao bích: 361mm
  • Rộng mặt bích: 319mm
  • Đường kính lỗ bích: 19mm

Động cơ giảm tốc Siemens 4kw 5.5HP GVM mặt bích trục 50mm

k) Motor giảm tốc Siemens 4kw 5.5HP R tải nặng chân đế (model cũ 1LE0)

Loại 1: Motor giảm tốc Siemens 4kw 5.5HP hộp số R57

  • Đường kính trục: 35mm
  • Rãnh cavet: 10mm
  • Tổng dài: 690.5mm
  • Tổng cao: 222.3mm
  • Tổng ngang: 190mm
  • Đường kính lỗ đế: 13.5mm

Motor giảm tốc Siemens 4kw 5.5HP hộp số R57

Loại 2: Động cơ giảm tốc Siemens 4kw 5.5HP hộp số R67

  • Đường kính trục: 35mm
  • Rãnh cavet: 10mm
  • Tổng dài: 713.5mm
  • Tổng cao: 243mm
  • Tổng ngang: 210mm
  • Đường kính lỗ đế: 14mm

Động cơ giảm tốc Siemens 4kw 5.5HP hộp số R67

Loại 3: Động cơ giảm tốc Siemens 4kw hộp số R77

  • Đường kính trục: 40mm
  • Rãnh cavet: 12mm
  • Tổng dài: 743.5mm
  • Tổng cao: 273mm
  • Tổng ngang: 230mm
  • Đường kính lỗ đế: 17.5mm

Động cơ giảm tốc Siemens 4kw hộp số R77

Loại 4: Động cơ giảm tốc Siemens 5.5HP hộp số R87

  • Đường kính trục: 50mm
  • Rãnh cavet: 14mm
  • Tổng dài: 805.5mm
  • Tổng cao: 350mm
  • Tổng ngang: 290mm
  • Đường kính lỗ đế: 17.5mm

Động cơ giảm tốc Siemens 5.5HP hộp số R87

l) Motor giảm tốc Siemens 4kw 5.5HP KA tải nặng trục âm (model cũ 1LE0)

Loại 1: Motor giảm tốc Siemens 4kw 5.5HP KA57

  • Đường kính trục âm: 40mm
  • Rãnh cavet: 10mm
  • Tổng dài: 686.5mm
  • Tổng cao: 215mm
  • Tổng ngang: 169mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Motor giảm tốc Siemens 4kw 5.5HP KA57

Loại 2: Động cơ giảm tốc Siemens 4kw 5.5HP KA67

  • Đường kính trục âm: 40mm
  • Rãnh cavet: 12mm
  • Tổng dài: 702.5mm
  • Tổng cao: 226mm
  • Tổng ngang: 183mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Động cơ giảm tốc Siemens 4kw 5.5HP KA67

Loại 3: Động cơ giảm tốc Siemens 4kw KA77

  • Đường kính trục âm: 50mm
  • Rãnh cavet: 14mm
  • Tổng dài: 747.5mm
  • Tổng cao: 286mm
  • Tổng ngang: 213mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Động cơ giảm tốc Siemens 4kw KA77

Loại 4: Motor giảm tốc Siemens 4kw KA87

  • Đường kính trục âm: 60mm
  • Rãnh cavet: 18mm
  • Tổng dài: 822.5mm
  • Tổng cao: 338mm
  • Tổng ngang: 243mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Motor giảm tốc Siemens 4kw KA87

m) Động cơ giảm tốc Siemens 4kw 5.5HP K tải nặng cốt dương (model cũ 1LE0)

Loại 1: Motor giảm tốc Siemens 5.5HP 4kW K57

  • Đường kính cốt dương: 35mm
  • Rãnh cavet: 10mm
  • Tổng dài: 686.5mm
  • Tổng cao: 215mm
  • Tổng ngang: 157mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Motor giảm tốc Siemens 5.5HP 4kW K57

Loại 2: Động cơ giảm tốc Siemens 5.5HP 4kW K67

  • Đường kính cốt dương: 40mm
  • Rãnh cavet: 12mm
  • Tổng dài: 702.5mm
  • Tổng cao: 226mm
  • Tổng ngang: 170mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Động cơ giảm tốc Siemens 5.5HP 4kW K67

Loại 3: Motor giảm tốc Siemens 4kW 5.5HP K77

  • Đường kính cốt dương: 50mm
  • Rãnh cavet: 14mm
  • Tổng dài: 747.5mm
  • Tổng cao: 286mm
  • Tổng ngang: 200mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Motor giảm tốc Siemens 4kW 5.5HP K77

Loại 4: Động cơ giảm tốc Siemens 4kW 5.5HP K87

  • Đường kính cốt dương: 60mm
  • Rãnh cavet: 18mm
  • Tổng dài: 822.5mm
  • Tổng cao: 338mm
  • Tổng ngang: 230mm
  • Tiêu chuẩn xuất khẩu châu Âu.

Động cơ giảm tốc Siemens 4kW 5.5HP K87

4. Ứng dụng động cơ Siemens 4kW 5.5HP theo số cực

  • 2 cực (2.915 vòng/phút, 13 Nm): bơm cấp nước khoảng 40 m³/giờ cột áp 20 m, quạt cao áp.
  • 4 cực (1.450 vòng/phút, 26,3 Nm): máy nén khí 5.5HP, máy nghiền nhựa, quạt hút; ghép hộp giảm tốc cho máy trộn, băng tải.
  • 6 cực (955 vòng/phút, 40 Nm): quạt hướng trục cánh lớn, máy cán.
  • Phòng nổ: bơm, quạt khu xăng dầu, buồng sơn.

Thông số kỹ thuật Động cơ điện Siemens 4kw 5.5HP 5.5 ngựa

5. Ưu điểm động cơ Siemens 4kW 5.5HP

  • Mã đặt hàng riêng từng số cực.
  • Có bản phòng nổ cùng công suất.
  • Mặt bích Ø250 chuẩn khung 112.
  • Vỏ gang dòng 1TL0003, IP55, cách điện cấp F.

6. Cài biến tần cho động cơ Siemens 4kW theo nhãn

Biến tần cần nhập đúng thông số nhãn để bảo vệ quá tải và điều khiển mô men chính xác. Giá trị tham khảo cho bản 4 cực 1TL0003 đấu tam giác 380V (đối chiếu nhãn thực tế):

Thông số biến tầnGiá trị càiGhi chú
Công suất motor4 kWTheo nhãn
Điện áp định mức380VĐấu tam giác
Dòng định mức8,4 A (theo nhãn)Dùng cho bảo vệ quá tải điện tử
Tần số định mức50HzTheo nhãn
Tốc độ định mức1.450 vòng/phútDùng tính độ trượt
Thời gian tăng tốc5–10 giâyTải quán tính lớn đặt dài hơn
Thời gian giảm tốc5–10 giâyGiảm nhanh quá dễ báo lỗi quá áp DC
  • Chạy chế độ điều khiển vector cần thêm bước tự dò thông số motor (auto-tuning).
  • Cáp biến tần – motor dài trên khoảng 50 m: xem xét cuộn kháng đầu ra.
  • Chạy liên tục dưới khoảng 25Hz với tải mô men không đổi: motor tự làm mát kém, cân nhắc quạt cưỡng bức.
  • Không lắp contactor hay tụ bù giữa biến tần và motor để đóng cắt khi đang chạy.

7. Câu hỏi thường gặp về động cơ Siemens 4kW 5.5HP

  • Động cơ Siemens 4kW 4 cực mã gì? 1TL0003-1BB23-3AA4; bản 2 cực 1TL0003-1BA23-3AA4, bản 6 cực 1TL0003-1CC23-3AA4.
  • Trục động cơ Siemens 5.5HP 4 cực bao nhiêu? 28 mm, then 8 mm.
  • Kích thước động cơ Siemens 4kW chân đế? Khung 112M, dài khoảng 450 mm, tâm trục cao 112 mm, lỗ chân đế 190 × 140 mm, nặng khoảng 49 kg.
  • Mặt bích động cơ Siemens 5.5HP kích thước? Đường kính 250 mm, vành định vị 180 mm, lỗ bích 14,5 mm.
  • Dòng động cơ Siemens 4kW bao nhiêu? Khoảng 8,4 A ở 380V với bản 4 cực đủ tải.
  • Cài biến tần cho động cơ Siemens 4kW nhập gì? Công suất 4 kW, điện áp 380V (đấu tam giác), dòng theo nhãn 8,4 A, 50Hz, 1.450 vòng/phút; thời gian tăng giảm tốc 5–10 giây.
  • Biến tần cho động cơ Siemens 5.5HP cỡ nào? Biến tần 4kW 3 pha 380V cho bơm, quạt; tải nặng chọn 5,5kW.
  • Động cơ Siemens 4kW có bản phòng nổ không? Có, cho khu vực có khí, hơi dễ cháy như kho xăng dầu, buồng sơn.
  • Mô men động cơ Siemens 4kW 4 cực bao nhiêu? Khoảng 26,3 Nm: 9550 × 4 ÷ 1.450.
  • Động cơ Siemens 5.5HP 2 cực kéo bơm bao nhiêu khối? Khoảng 40 m³/giờ ở cột áp 20 m: P ≈ 1000 × 9,81 × (40 ÷ 3600) × 20 ÷ 0,65 ≈ 3,4 kW.
  • Aptomat cho động cơ Siemens 4kW? Ở 380V: aptomat 20 A, contactor 18 A, rơ le nhiệt dải 7–10 A chỉnh khoảng 8,4 A.
  • Động cơ Siemens 4kW 6 cực khung gì? Khung 132M, trục 38 mm, 955 vòng/phút, mã 1TL0003-1CC23-3AA4.
  • Biến tần báo lỗi quá áp khi dừng động cơ Siemens 4kW là do đâu? Do thời gian giảm tốc đặt quá ngắn với tải quán tính lớn; tăng thời gian giảm tốc hoặc lắp điện trở xả.
