Động cơ biến tần 4Kw 5Hp

1.371 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

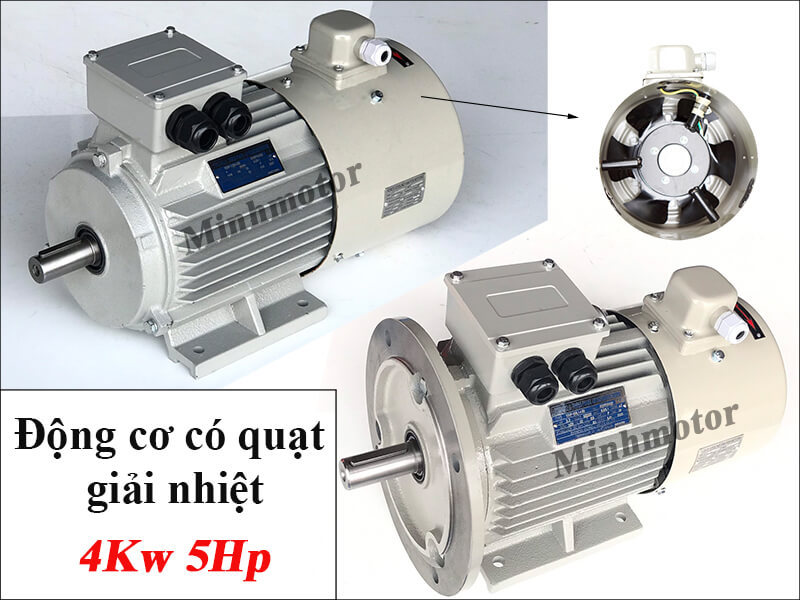

Động cơ biến tần 4kw 5hp hay còn gọi là motor biến tần 5hp 4kw. Động cơ biến tần chuyên được sử dụng trong sản xuất công nghiệp mà các nhà máy cần động cơ thay đổi tốc độ trong một khoảng nhất định để phù hợp với nhu cầu sản xuất.

Sau đây là các thông tin quan trọng nhất của động cơ biến tần 5hp 4kw

1) Thông số kỹ thuật động cơ biến tần 4kw 5hp

  • Công suất: 4kw (3.7kw) 5hp 5 ngựa, 5 mã lực
  • Tốc độ vòng tua động cơ biến tần 4kw 5hp: 4 pole 1400 - 1500 vòng/phút
  • Dòng ampe định mức: 8.8(A)
  • Kiểu dáng động cơ điện 3 pha: chân đế, mặt bích
  • Dây đồng 100% cao cấp, chịu nhiệt cấp F
  • Hệ số bảo vệ IP55 chống bụi, nước
  • Chế độ làm việc động cơ biến tần 4kw 5hp S1: liên tục 24h/ngày
  • Tần số 50Hz - biến đổi
  • Điện áp 3 pha 220v/380v
  • Chất liệu: vỏ gang hoặc nhôm

2) Bản vẽ động cơ biến tần 4kw 5hp

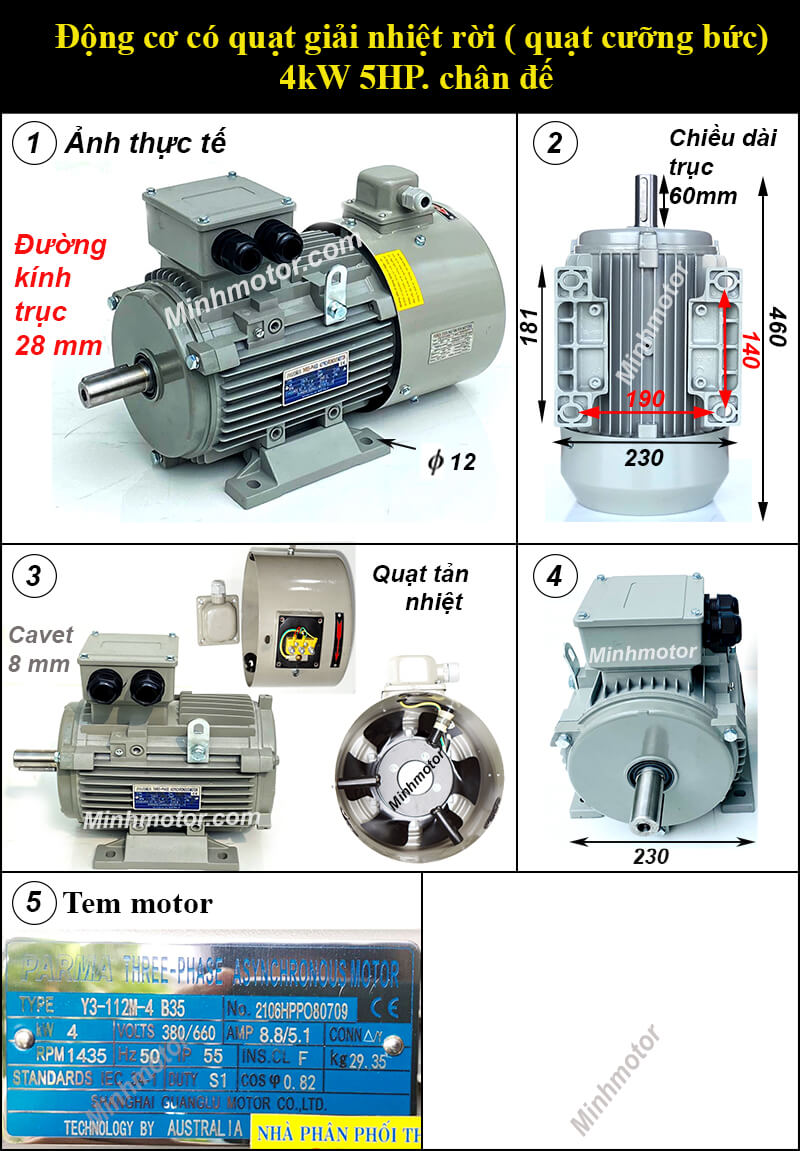

a) Động cơ biến tần 4kw 5hp chân đế

Motor biến tần 5hp 4kw chân đế có thông số kỹ thuật như sau:

  • Đường kính trục 28mm
  • Rãnh cavet động cơ biến tần 4kw (3.7kw) 5hp: 8mm
  • Chiều dài trục: 60mm
  • Tổng chiều dài: 460mm
  • Tổng chiều ngang motor dụng biến tần 4kw (3.7kw) 5hp: 230mm
  • Khoảng cách tâm 2 lỗ bắt ốc chiều dọc: 140mm, chiều ngang: 190mm
  • Mã hàng motor biến tần 5hp 4kw: GLVP-112-4.B3
  • Mã cánh quạt: G-112A3
  • Kiểu dáng: chân đế

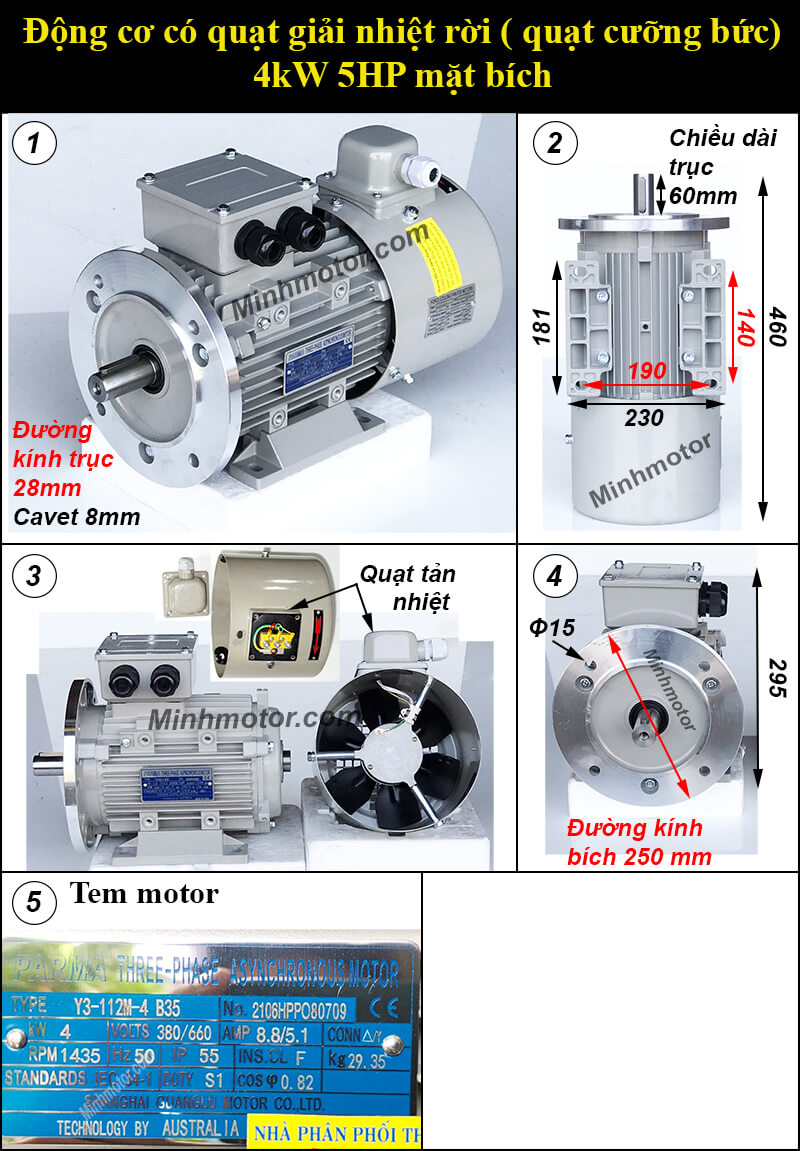

b) Động cơ biến tần 4kw 5hp mặt bích

Motor biến tần 4kw (3.7kw) 5hp mặt bích có kích thước như bản vẽ sau:

  • Đường kính mặt bích: 250mm
  • Đường kính trục/cốt: 28mm
  • Rãnh cavet biến tần motor 3 pha 4kw (3.7kw) 5hp: 8mm
  • Chiều dài trục: 60mm
  • Tổng chiều dài động cơ biến tần 4kw (3.7kw) 5hp: 460mm
  • Tổng chiều ngang motor biến tần 5hp 4kw (3.7kw): 230mm
  • Khoảng cách tâm 2 lỗ bắt ốc chiều dọc: 140mm, chều ngang: 190mm
  • Mã hàng motor: GLVP-112-4.B35
  • Mã cánh quạt: G-112A3
  • Kiểu dáng motor biến tần 4kw 5hp: mặt bích B5

3) Tốc độ động cơ biến tần 4kw 5hp

Động cơ biến tần 5hp 4kw (3.7kw) có thể thay đổi tốc độ khi điều chỉnh tần số như sau:

Lưu ý: Động cơ điện nên điều chỉnh trong khoảng từ 50Hz - 25Hz (phụ thuộc vào và dòng ampe định mức, không được sử dụng quá dòng ampe định mức)

  • Tần số 50hz, tốc độ trục ra là: 1410 - 1500 vòng phút
  • Tần số 45hz, tốc độ trục ra motor dụng biến tần 4kw (3.7kw) 5hp là: 1350 vòng phút
  • Tần số 35hz, tốc độ trục ra là: 1000 vòng phút
  • Tần số 30hz, tốc độ trục ra biến tần motor 3 pha 4kw (3.7kw) 5hp là: 980 vòng phút
  • Tần số 25hz, tốc độ trục ra là: 790 vòng phút
  • Tần số 20hz, tốc độ trục ra là: 660 vòng phút
