Động cơ Hitachi 3,7kW 5HP là motor điện 3 pha rotor lồng sóc của Hitachi, có bản 4 cực (TFO-KK-4P chân đế, VTFO-K-4P mặt bích, TFO-KK 4P chân đế có mặt bích) và bản 2 cực (TFO-KK-2P chân đế, chân đế có mặt bích). Bản 4 cực quay khoảng 1.440 vòng/phút, bản 2 cực khoảng 2.900 vòng/phút.
Cả 2 bản dùng trục 28 mm, then 8 mm; bản chân đế dài khoảng 372 mm, cao khoảng 223,5 mm; bản mặt bích Ø250 dài khoảng 376,5 mm.
1. Thông số kỹ thuật động cơ Hitachi 3,7kW 5HP
| Thông số | Giá trị |
| Hãng | Hitachi |
| Công suất | 3,7 kW (5 HP) |
| Loại motor | 3 pha rotor lồng sóc |
| Điện áp | 3 pha 380V |
| Dòng định mức | Khoảng 7,8 A ở 380V (4 cực) |
| Số cực – tốc độ | 2P khoảng 2.900; 4P khoảng 1.440 vòng/phút |
| Trục | 28 mm, then 8 mm (cả 2 cực và 4 cực) |
| Mã hàng | TFO-KK-4P, TFO-KK-2P chân đế; VTFO-K-4P mặt bích Ø250; TFO-KK chân đế có mặt bích |
| Kích thước | Chân đế dài 372 mm, cao 223,5 mm; mặt bích dài 376,5 mm |
- Bản 2 cực và 4 cực cùng trục 28 mm và cùng chiều dài 372 mm.
- Rơ le nhiệt chỉnh khoảng 7,8 A ở 380V.
- Motor nhãn 380V chạy điện 1 pha cần biến tần 1 pha vào – 3 pha 380V ra.
2. Tốc độ, mô men động cơ Hitachi 3,7kW 5HP theo số cực
| Số cực | Tốc độ định mức | Mô men định mức | Khung – trục |
| 2 cực (2P) | Khoảng 2.900 vòng/phút | Khoảng 12 Nm | Khung 112M, trục 28 mm |
| 4 cực (4P) | Khoảng 1.440 vòng/phút | Khoảng 25 Nm | Khung 112M, trục 28 mm |
- Mô men định mức = 9550 × 3,7 ÷ tốc độ (vòng/phút).
- Khung và đường kính trục theo chuẩn IEC 60072; đối chiếu nhãn motor khi thay thế.
- Cùng công suất, motor 4 cực cho mô men gần gấp đôi motor 2 cực.
3. Kiểu lắp, kích thước và các loại động cơ Hitachi 3,7kW 5HP
a) Động cơ Hitachi 5hp 3.7kw 4 pole chân đế
- Đường kính trục: 28mm
- Rãnh cavet: 8mm
- Mã hàng 5HP TFO-KK-4P
- Tổng chiều dài: 372 mm
- Tổng chiều cao: 223.5 mm

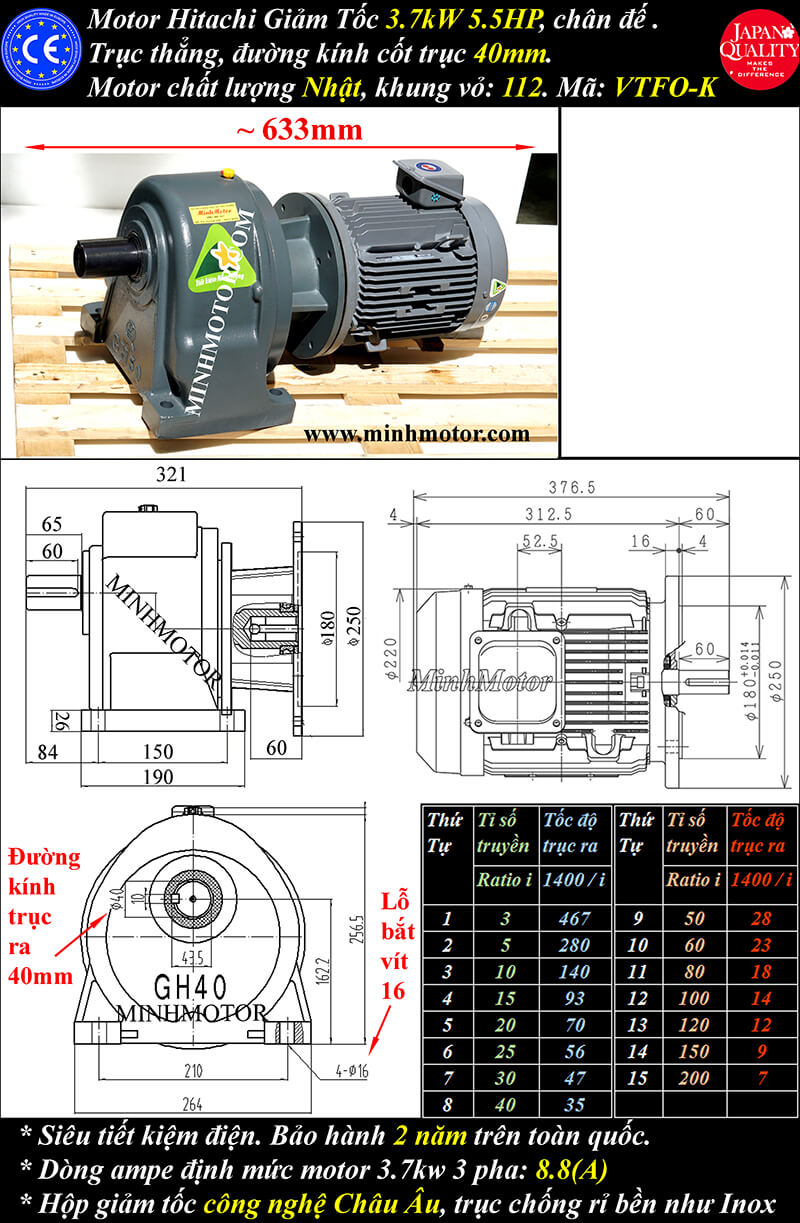

b) Motor Hitachi 5HP 3.7kw 4 Pole mặt bích
Motor điện 3 pha Hitachi 5HP 3.7kw mặt bích có kích thước như sau:
- Đường kính bích motor hitachi 3.7Kw 5Hp 4 cực: 250 mm
- Đường kính trục: 28 mm
- Mã 5HP VTFO-K-4P
- Tổng dài động cơ: 376.5mm
- Lỗ vít mặt bích động cơ hitachi 3.7Kw 5Hp 4 pole: 14.5mm
c) Motor Hitachi 5hp 3.7kw 4 pole chân đế có mặt bích
Motor điện 3 pha Hitachi chân đế có mặt bích 5HP 3.7kw TFO-KK mặt bích có kích thước như sau:
- Mã động cơ Hitachi 5HP TFO-KK 4P
- Công suất: 5HP 3.7kw
- Đường kính bích động cơ hitachi 3.7Kw 5Hp 1400 - 1500 vòng tua: 250 mm
- Đường kính trục động cơ hitachi 3.7Kw 5Hp 2 pole: 28 mm
- Rãnh cavet: 8mm
- Tổng dài motor hitachi 3.7Kw 5Hp 1400 - 1500 vòng tua: 372mm
d) Động cơ Hitachi 2 pole 5hp chân đế
- Đường kính trục motor hitachi 3.7Kw 5Hp 2800 - 2900 - 3000 vòng tua: 28mm
- Rãnh cavet motor hitachi 3.7Kw 5Hp 2 cực : 8mm
- Tổng dài: 372mm
- Mã hàng 5HP TFO-KK-2P
- Tốc độ 2 pole 2 cực 2800-3000 vòng/phút
e) Motor Hitachi 2 pole 5HP chân đế có mặt bích
Động cơ Hitachi mã TFO-K 2 cực, 2 pole. Thiết kế motor gồm cả chân đế và mặt bích, có thể lắp đặt cả chiều ngang và dọc.
Thông số kỹ thuật động cơ Hitachi 5HP 3.7kw TFO-K 2 Pole, chân đế có mặt bích như sau:
- Mã động cơ Hitachi 5HP TFO-K 2P
- Công suất: 5HP 3.7kw
- Điện áp động cơ hitachi 3.7Kw 5Hp 2800 - 2900 - 3000 vòng tua: 3 pha 380V
- Tốc độ quay: 2860 (thị trường hay gọi: 2800 - 2900 - 3000 vòng/phút), nhanh tua
- Đường kính bích: 250 mm
4. Ứng dụng động cơ Hitachi 3,7kW 5HP theo phiên bản

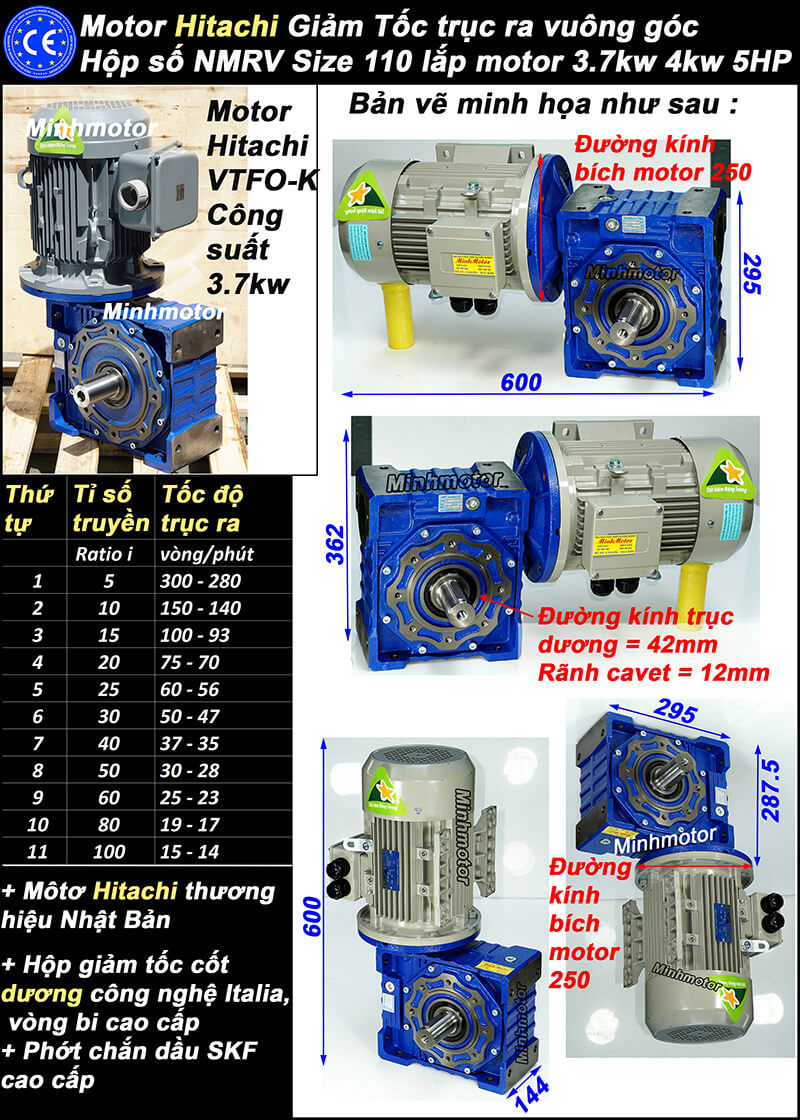

- 4 cực (khoảng 1.440 vòng/phút, 24,5 Nm): máy nén khí piston 5HP, máy nghiền thức ăn, máy cưa xẻ gỗ nhỏ; mặt bích Ø250 ghép hộp giảm tốc cho máy trộn, băng tải.
- 2 cực (khoảng 2.900 vòng/phút, 12,2 Nm): bơm cấp nước khoảng 35 m³/giờ cột áp 25 m, quạt ly tâm hút khói, máy thổi khí.
- Chân đế có mặt bích: lắp nằm ngang hoặc thẳng đứng cho bơm trục đứng, máy khuấy.
5. Ưu điểm động cơ Hitachi 3,7kW 5HP
- Bản 2 cực và 4 cực cùng trục 28 mm, cùng kích thước chân đế.
- Đủ 3 kiểu lắp: chân đế, mặt bích, chân đế có mặt bích.
- Mặt bích Ø250 ghép trực tiếp hộp giảm tốc khung 100–112.
- Dòng khoảng 7,8 A ở 380V.
6. Kiểm tra động cơ Hitachi 5HP trước khi chạy lần đầu
Motor mới lắp hoặc để lâu trong kho cần kiểm tra trước khi đóng điện có tải. Các mức tham khảo cho motor 3,7kW 380V:
| Hạng mục | Cách đo | Mức đạt (khoảng) |
| Điện trở cách điện | Megger 500V, cuộn dây với vỏ | Từ 1 MΩ trở lên; motor mới thường trên 100 MΩ |
| Điện trở 3 cuộn dây | Đồng hồ đo điện trở thấp giữa từng cặp đầu dây | Lệch nhau không quá khoảng 2–3% |
| Chiều quay | Chạy thử không tải vài giây | Đúng mũi tên trên máy; sai thì đổi 2 dây pha |
| Dòng không tải | Ampe kìm 3 pha | Khoảng 35–45% dòng định mức, tức khoảng 2,7–3,5 A, 3 pha cân bằng |
| Dòng có tải | Ampe kìm khi chạy ổn định | Không vượt khoảng 7,8 A |
- Cách điện dưới 1 MΩ: sấy motor rồi đo lại trước khi chạy.
- Dòng 3 pha lệch nhiều: kiểm tra điện áp lưới, tiếp điểm contactor, đầu cos trong hộp cực.
- Quay trục bằng tay trước khi chạy: trục phải quay nhẹ, không kẹt, không tiếng cọ.
- Ghi lại số đo lần đầu để so sánh khi bảo trì.
7. Câu hỏi thường gặp về động cơ Hitachi 3,7kW 5HP
Người sắp mua hỏi
- Motor Hitachi 3,7kW 5HP 2 cực và 4 cực lắp lẫn được không? Có về kích thước: cùng trục 28 mm, cùng chân đế dài 372 mm. Tốc độ khác nhau (khoảng 2.900 và 1.440 vòng/phút) nên máy kéo phải hợp tốc độ.
- Vì sao motor Hitachi 5HP ghi 3,7kW chứ không phải 4kW? 5HP × 0,746 ≈ 3,7kW theo cách ghi của Nhật; 4kW là cấp công suất IEC, cùng khung 112M.
- Motor Hitachi 5HP có chạy điện 1 pha được không? Bản trong bài là 3 pha 380V; có điện 1 pha thì dùng biến tần 1 pha vào, 3 pha 380V ra cỡ 4kW.
Người đang sử dụng hỏi
- Aptomat, contactor cho motor Hitachi 3,7kW cỡ nào? Aptomat 16 A, contactor 12–18 A, rơ le nhiệt dải 7–10 A chỉnh khoảng 7,8 A.
- Motor Hitachi 5HP khởi động trực tiếp được không? Có. Dòng khởi động khoảng 6–7 lần định mức trong 1–2 giây, lưới xưởng thông thường chịu được.
- Motor Hitachi 3,7kW 2 cực kéo bơm được bao nhiêu nước? Khoảng 30 m³/giờ ở cột áp 25 m: P ≈ 1000 × 9,81 × (30 ÷ 3600) × 25 ÷ 0,6 ≈ 3,4 kW.
Thợ bảo trì hỏi
- Thay vòng bi motor Hitachi 3,7kW lấy mã ở đâu? Mã in trên vành vòng bi cũ hoặc trên nhãn motor; thay đúng loại che kín 2 phía, khe hở C3 nếu bản cũ là C3.
- Motor Hitachi 5HP đặt ngoài trời bảo vệ thế nào? Lắp mái che, quay hộp cực để nước không chảy vào đầu cáp, kiểm tra gioăng nắp hộp cực trước mùa mưa.
- Bao lâu đo rung motor Hitachi 3,7kW một lần? Mỗi quý, đo trên nắp ổ trục; rung dưới khoảng 2,8 mm/s là ổn với motor cỡ này.
Khi motor gặp lỗi kỹ thuật
- Motor Hitachi 5HP quay yếu, dòng cao là do đâu? Đấu sai sao – tam giác so với nhãn, điện áp thấp hoặc tải bị kẹt; đo điện áp và dòng từng pha.
- Motor Hitachi 3,7kW kêu rít khi chạy biến tần tần số thấp? Tiếng do sóng điện áp của biến tần; tăng tần số sóng mang (carrier) trong biến tần để giảm.
- Motor Hitachi 5HP bị chập một pha nhận biết thế nào? Điện trở 3 cuộn lệch nhau nhiều và cách điện thấp; trường hợp này quấn lại cuộn dây.
