Động Cơ Điện 3 Pha 5Hp 3.7Kw 4 Cực Điện

Động cơ điện 3 pha 5HP 3.7kW 4 cực còn gọi là motor điện 3 pha 3.7kW 5HP. Sau đây là những thông tin chính về sản phẩm này:

1) Ứng dụng motor 3.7Kw 5Hp 380v 4 cực điện

• Motor 3 pha 3.7KW 5Hp 380V chế tạo quạt công nghiệp
• Motor 3 pha 3.7KW 5Hp chế tạo máy bơm công nghiệp
• Motor 3 Pha 5Hp 3.7Kw 4 Pole 380V liền hộp số giảm tốc
• Motor hộp số 3.7kw có 2 loại: 3 pha và 1 pha
• Dùng để: chế tạo ra máy làm nước đá máy sục khí nuôi tôm cá, máy chế biến bún phở, máy chế biến gạo, máy cắt sắt, máy hút vỏ thóc, máy làm nước đá...

2) Ưu điểm motor 3.7Kw 5Hp 380v 4 cực điện

Motor 5 ngựa 1400 vòng/phút có các ưu điểm sau:

• Hiệu suất động cơ 5hp 1500 vòng/phút cao giúp tiết kiệm năng lượng và giảm chi phí sử dụng điện.
• Khởi động mềm và ổn định: Motor 5 ngựa 1500 vòng/phút có khả năng khởi động mềm và ổn định, giảm cú sốc và rung động khi khởi động. Điều này làm giảm tác động lên hệ thống điện và gia cố cơ cấu máy móc.
• Độ bền motor 3.7kw 1500 rpm cao và khả năng vận hành liên tục trong thời gian dài
• Động cơ điện 3 pha 5HP 3.7kW 4 pole Parma làm từ dây đồng cao cấp, vòng bi bạc đạn chất lượng quốc tế, thiết kế rotor, stator motor bằng tôn silic xanh cán nguội, theo tiêu chuẩn Châu Âu IEC, phù hợp với tiêu chuẩn tiết kiệm điện năng của Bộ Khoa Học Việt Nam.
• Motor điện 3 pha 3.7kW 5HP Parma tốc độ 1400, 1500, 1450 vòng phút (RPM) được dùng nhiều nhất Việt Nam trong 12 năm qua, được hiệp hội doanh nghiệp cơ khí Việt Nam khuyên dùng.

3) Thông số kỹ thuật Động Cơ Điện 3 Pha 5Hp 3.7Kw 4 Cực Điện 380V

• Dây đồng Insulation Class F
• Điện áp 3 phase -3 pha 380v
• Tần Số lưới điện: 50Hz tốc độ motor đạt 1400- 1450- 1470 vòng
• Định mức dòng điện cao nhất:  Ampe. Dòng Ample khuyên dùng: 80% của Ampe định mức động cơ điện 3 Pha 5Hp 3.7Kw 4 Pole 8.8 (A) là 7.04(A)
• Vòng bi bạc đạn: C & U, SKF, NSK, Top 10 toàn thế giới
• Hệ số Cos Phi, trên 90%: Hiệu suất chuyển hóa điện năng thành cơ năng rất cao, tiết kiệm điện tối đa
• Chế độ làm mát toàn phần: quạt làm mát ở phía sau và cánh tóa nhiệt dài đưa gió đi khắp toàn thân motor

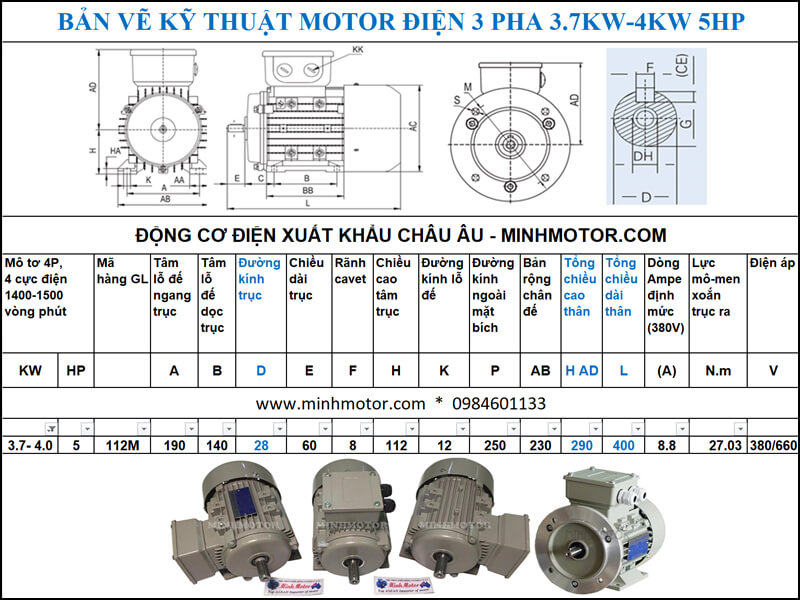

4) Bản vẽ kích thước Động Cơ Điện 3 Pha 5Hp 3.7Kw 4 Cực Điện

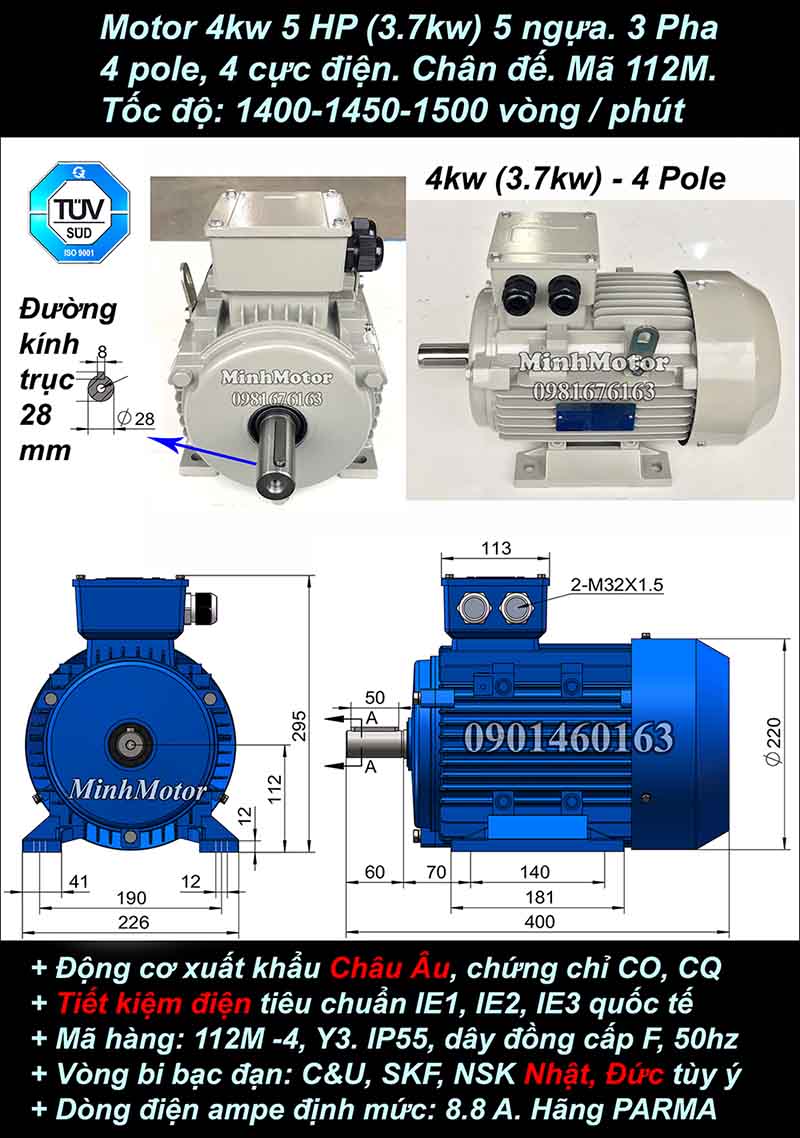

a) Motor 5HP 3.7kW 1400-1500 vòng phút tua chậm, chân đế

• Đường kính trục cốt motor 5 ngựa tua chậm: 28 mm.
• Dây đồng cấp F, siêu tiết kiệm điện, IP55. Chất lượng quốc tế
• Mã sản phẩm: Y3-112M-4 3.7kw 4 pole

• Rãnh cavet động cơ 5hp tua chậm: 8 mm
• Dòng ampe định mức motor 3.7kw tua chậm: 8.8 A.
• Mã khung vỏ: 112M-4
• Khoảng cách tâm lỗ chân đế dọc trục: 140 mm
• Khoảng cách tâm lỗ đế ngang trục: 190 mm

• Mã vòng bi Motor 3.7Kw  trục ra mang tải (trục trước): 63062RZ, mã bi phía sau đuôi motor: 63062RZ

b) Motor 5HP 3.7kW 1400-1500 vòng phút tua chậm, mặt bích

• Đường kính trục: 28 mm
• Đường kính mặt bích: 250 mm
• Dây đồng cực bền, cấp F, IP55. Chất lượng xuất khẩu Châu Âu


• Kích thước lỗ mặt bích: 14.5 mm
• Dòng định mức ampe: 8.8 A.  Mã khung vỏ: 112M-4

• Manufacture Code: GL-112M-4 3.7kw 4 pole
•  3 pha điện 220v/ 380v, 380v/660v gồm loại trục ngang, trục úp trục ngửa công suất kỹ sư thường dùng là 0.75kw tới 30kw.
• Motor giảm tốc 380V công suất nhỏ, biến đổi tốc độ, giảm tốc 1 chiều DC 24v 12v, dùng nhiều cho xưởng sản xuất không có điện 3 pha công suất có từ 15w tới 3.7kw.

5) Lựa chọn Motor Điện 5Hp 3.7Kw 3 Pha 4 Cực Điện

Motor 3.7kw 5Hp 4 pole có 3 điểm cơ bản và quan trọng khi lựa chọn các loại Motor điện, motor kéo giá tốt:

• Chọn hướng lắp đặt: motor điện 3 Pha Y3 GL MINHMOTOR hộp cực điện quay 180 độ linh động nhất trong việc lắp đặt chế tạo máy

• Quốc Gia Sản Xuất G7: Motor Nhật, Đức, Úc, Ý, Mỹ
• Lựa chọn bằng khả năng tiết kiệm điện: tiêu chuẩn IE2 hoặc IE3 vòng bi bạc đạn Nhật
• Lựa chọn động cơ điện bằng giá: thương hiệu Parma – MinhMotor giá ưu đãi nhất thị trường Việt Nam, nhờ số lượng nhập khẩu lớn nhất

Dưới đây là video thể hiện cách lựa chọn các loại động cơ điện 3 pha  bằng cách kiểm tra nguyên liệu

6) Cách vận hành sử dụng, lắp đặt bảo trì, bảo vệ động cơ không đồng bộ 3 pha 3.7kw 4 pole 4 cực

Động cơ không đồng bộ 3 pha 3.7kW là loại công suất trung bình – lớn. Người dùng cần lưu ý đến việc đấu điện, chọn dây dẫn phù hợp, bảo trì bảo vệ vòng bi và sử dụng biến tần / tủ điện.

a) Lực momen và dòng điện khuyên dùng

• Công suất định mức: 3.7kW (≈5HP)
• Điện áp: 380V, tần số 50Hz
• Số cực: 4 cực, tốc độ quay 1400–1500 vòng/phút
• Cấp bảo vệ: IP55, chống bụi và nước
• Mô-men xoắn: khoảng 25.0–25.2 Nm (theo thực tế công suất và tốc độ)
• Dòng định mức: 7.2–7.6A ở điện áp 380V
• Dòng khuyên dùng khi tải: duy trì trong khoảng 6.8–7.2A để đảm bảo hiệu suất và tuổi thọ.

b) Cách chọn dây, đấu điện và khởi động

• Kiểu đấu điện: Điện áp 380V: đấu sao (Y)
• Kiểu khởi động: có thể khởi động trực tiếp (DOL – Direct On Line). Với hệ thống yêu cầu hạn chế dòng khởi động, nên dùng khởi động sao – tam giác.
• Dòng khởi động: gấp 5–7 lần dòng định mức, khoảng 35–50A.
• Tiết diện dây dẫn: chọn dây đồng tiết diện 6–10mm² để đảm bảo an toàn, giảm tổn hao và chịu được dòng khởi động.

c) Hướng dẫn bảo trì và bảo vệ vòng bi bạc đạn

Vòng bi thường dùng: với motor 3.7kW frame 112M thì thường dùng 6207 ZZ hoặc 6207 2RS.

Cách bảo trì:

• Kiểm tra định kỳ độ rung, tiếng ồn.
• Bôi trơn bằng mỡ chịu nhiệt sau 3000–5000 giờ vận hành.
• Thay vòng bi khi có hiện tượng nóng bất thường hoặc mòn rãnh.

d) Cách chọn biến tần cho động cơ 3 pha 380v, 50hz, IP55 4 cực 4 pole, 3.7kw

• Công suất biến tần ≥5.5kW để dư tải.
• Điện áp ngõ ra 3 pha 380V.
• Tần số chuẩn 50Hz, hỗ trợ dải điều chỉnh 0–60Hz.
• Chuẩn bảo vệ IP55 để phù hợp môi trường công nghiệp.
• Ưu tiên biến tần có chức năng bảo vệ quá dòng, quá áp, mất pha.

e) Cách chọn tủ điện motor 3 pha 380v, 4 cực 4 pole, 3.7kw

• Công suất trung bình – lớn nên cần chọn tủ điện với MCB 32A để bảo vệ.
• Bố trí thêm contactor 32A–40A và relay nhiệt 7.0–9.0A.
• Tủ điện đạt chuẩn IP55 để chống bụi và nước.
• Có thể tích hợp thêm nút nhấn khởi động/dừng và đèn báo trạng thái.
