Động cơ điện 3 pha 3.7kW 5HP 2 cực (motor 3.7kW 2 pole) là dòng tua nhanh, quay ~ 2890 vòng/phút ở 50Hz, mô men ~ 12,2 Nm. Khung 112M, trục 28 mm, dòng 7,6 A ở 380V. Cỡ motor này hay gặp ở bơm lọc hồ bơi, quạt hút bụi xưởng mài, bơm nước sông — máy cần tốc độ cao, nối thẳng trục hoặc khớp nối.
Bơm tuần hoàn lọc hồ bơi 250–350 m³: khoảng 50 m³/h ở 15 m, chạy 8–12 giờ/ngày

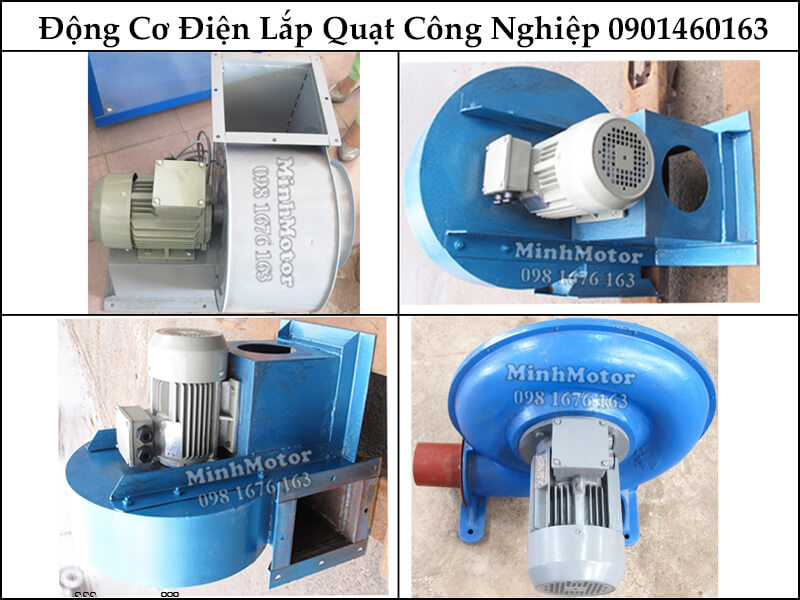

Quạt hút bụi xưởng mài, đánh bóng inox 5–6 máy: khoảng 5.000 m³/h qua lọc
Bơm nước sông, kênh lên ruộng, ao nuôi: 50–60 m³/h ở cột áp thấp 10–15 m
Bơm cấp nước chung cư mini, trường học: khoảng 15 m³/h ở 50 m
Máy nén khí piston, trục vít cỡ 5HP: kéo đai, tốc độ cao nên puly motor nhỏ
4) Ưu điểm motor 3.7kW 5HP 2 cực 380V
Quay ~ 2890 vòng/phút: nối thẳng trục bơm ly tâm, quạt cao áp, máy nén — không cần puly tăng tốc.
Cùng 3.7kW, motor 2 cực nhỏ gọn, nhẹ hơn motor 4 cực; đổi lại mô men chỉ ~ 12,2 Nm (4 cực ~ 24 Nm), không hợp tải nặng chạy chậm.
Dòng 7,6 A ở 380V: MCB đường cong D 16 A (chịu dòng khởi động động cơ), cáp đồng 2,5 mm² cho đường dây dưới 50 m.
IP55 chặn bụi và tia nước; cách điện cấp F chịu tới 155°C ở cuộn dây — hợp xưởng nóng ẩm; xưởng bụi thì vệ sinh gân tản nhiệt định kỳ.
Vòng bi 6306-2RZ che kín: không phải bơm mỡ.
Đấu Δ ở 380V, ra đủ 6 đầu dây: khởi động sao – tam giác được, dòng khởi động giảm còn ~ 1/3.
Đủ kiểu lắp: chân đế B3, mặt bích có chân đế B35, mặt bích B5; vỏ nhôm có B14.
5) Motor 3.7kW 5HP 2 cực 3 pha: giấy chứng nhận chất lượng, hiệu suất năng lượng
Kết quả thử nghiệm chất lượng, hiệu suất motor 3.7kW 5HP thương hiệu Parma:
6) Vận hành, đấu điện, bảo trì động cơ 3 pha 3.7kW 2 cực
a) Thông số điện cần nhớ
Điện áp: 380V đấu Δ / 660V đấu Y, 50Hz.
Dòng định mức: 7,6 A ở 380V; 4,4 A ở 660V.
Mô men định mức: ~ 12,2 Nm.
Dòng khởi động trực tiếp: ~ 45,6–53,2 A.
b) Đấu điện, thiết bị đóng cắt
Lưới 380V: đấu tam giác (Δ).
Aptomat: MCB đường cong D 16 A (chịu dòng khởi động động cơ).
Contactor: 9 A (AC3).
Rơ le nhiệt: chỉnh 7,6 A.
Cáp đồng: 2,5 mm², sụt áp ~ 1,3% ở 50 m khi chạy định mức.
c) Chạy biến tần
Tải nhẹ, tải đều (quạt, bơm): biến tần 3.7kW loại thường.
Tải nặng, khởi động có tải: biến tần 3.7kW loại tải nặng (HD, quá tải 150%) hoặc 4kW loại thường.
Dòng ra định mức của biến tần ≥ 7,6 A.
Không nên chạy motor 2 cực trên 50Hz: tốc độ đã cao, vòng bi, cánh quạt đuôi và máy bơm, quạt phía sau chịu vượt tốc.
d) Bảo trì
Vòng bi 6306-2RZ: không bơm mỡ; kêu rít hoặc rung tăng thì thay cả cặp.
Cách điện: đo bằng megohm 500V, đạt từ 5 MΩ.
Vệ sinh gân tản nhiệt, lưới quạt đuôi 1–2 tháng/lần ở xưởng bụi.
Motor 2 cực quay nhanh: căn đồng tâm khớp nối kỹ, rung tăng là dấu hiệu lệch tâm hoặc mòn vòng bi.
7) Câu hỏi thường gặp về động cơ điện 3 pha 3.7kW 5HP 2 cực
a) Hỏi trước khi mua động cơ 3.7kW 5HP 2 cực: máy nén khí piston, bơm tuần hoàn lọc hồ bơi
Motor 3,7kW và 4kW có phải 2 loại khác nhau không? Không, thường cùng 1 cỡ: khung 112M, 5HP. Tiêu chuẩn IEC ghi 4kW; nhiều hãng, nhiều nơi bán ở Việt Nam ghi 3,7kW (5HP × 0,746). Mua thay thì so khung, trục 28 mm và dòng định mức trên tem.
Motor 3,7kW 2 cực bơm được bao nhiêu nước? Được khoảng 50 m³/h ở 15 m, 25 m³/h ở 30 m, hoặc 15 m³/h ở 50 m, với bơm hiệu suất 55–65%.
Motor 3,7kW 2 cực kéo quạt hút được bao nhiêu gió? Được khoảng 5.000 m³/h ở 1.800 Pa, hoặc khoảng 8.000 m³/h ở 1.100 Pa, với quạt hiệu suất khoảng 78%.
Motor 3,7kW 380V/660V chạy điện 1 pha được không? Không, khi đấu thẳng. Cần biến tần loại vào 1 pha 220V – ra 3 pha 380V cỡ 4–5,5kW. Biến tần ra 3 pha 220V thông thường không chạy được motor này vì cuộn dây đấu tam giác cần 380V.

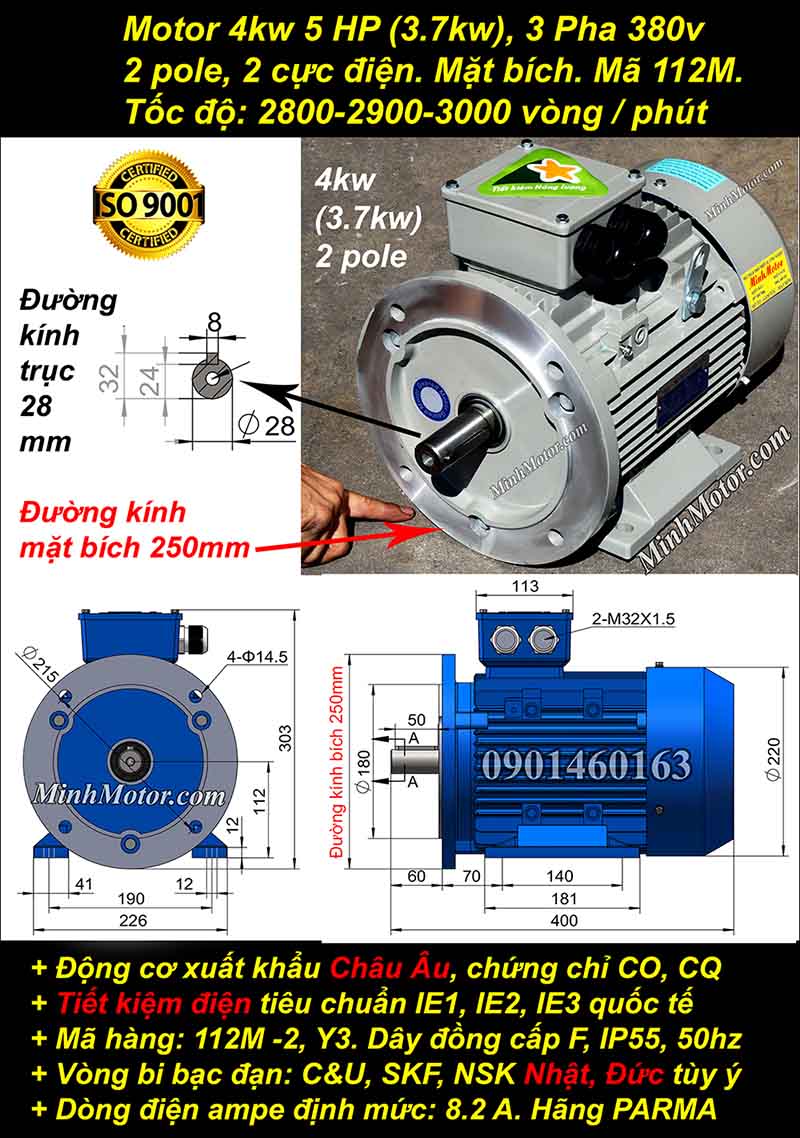

Motor 3,7kW 2 cực thay bơm hồ bơi 5HP cũ được không? Được, 5HP ≈ 3,7 kW. Kiểm tra trục 28 mm, tâm trục 112 mm, lỗ chân đế 140 × 190 mm; bơm liền trục thì so mặt bích B5 Ø250 mm hoặc B14 Ø160 mm với thân bơm.
Khởi động sao – tam giác motor 3,7kW được không? Được. Motor 380V/660V chạy lưới 380V đấu tam giác nên khởi động sao – tam giác được; dòng khởi động còn khoảng 18 A thay vì 50–53 A. Bơm, quạt khởi động nhẹ nên hợp cách này.
Motor đặt trong phòng máy hồ bơi có hóa chất clo có sao không với motor 3.7kW 2 cực? Có, nếu chung phòng với can clo: hơi clo ăn mòn vỏ, đầu cốt dây, vòng bi. Để hóa chất ở phòng riêng, thông gió phòng máy; hồ nước mặn dùng bản sơn chống ăn mòn.
Motor 3.7kW 2 cực thay cho motor 4 cực cùng công suất ở bơm tuần hoàn lọc hồ bơi được không? Không, nếu máy thiết kế cho ~ 1.450 vòng/phút: motor 2 cực quay gấp đôi, máy vượt tốc. Chỉ dùng khi bơm tuần hoàn lọc hồ bơi cần ~ 2890 vòng/phút.
Mua động cơ 3.7kW 5HP 2 cực cho bơm nước sông cần báo những thông số gì? Công suất 3.7kW, tốc độ ~ 2890 vòng/phút, điện áp, kiểu lắp chân đế hay mặt bích, trục 28 mm và ảnh tem motor cũ nếu thay thế.
b) Lắp đặt, chạy thử motor 3.7kW 2 cực cho máy nén khí piston
Nối động cơ 3.7kW 5HP 2 cực vào máy nén khí piston cần lưu ý gì? Qua dây đai: tính puly theo tốc độ máy nén khí piston cần (tỉ số = 2890 : tốc độ máy), ấn giữa nhịp đai lún ~ 16 mm mỗi 1 m khoảng cách tâm; căng quá làm hỏng sớm vòng bi đầu trục 6306-2RZ.
Chạy thử bơm tuần hoàn lọc hồ bơi bằng motor 3.7kW 2 cực, dòng bao nhiêu là đạt? Không tải ~ 2,7–3,4 A mỗi pha ở 380V; khi bơm tuần hoàn lọc hồ bơi chạy đủ tải dòng không vượt 7,6 A. Ba pha lệch nhau quá 5% thì kiểm tra điện áp, đầu cos.
Lắp motor 3.7kW 2 cực (Y3-112M-2) ở lưới 380V đấu thế nào? Đấu tam giác (Δ) cho lưới 380V; motor cuộn dây 380V/660V nên đấu sao chỉ dùng cho lưới 660V.
Bơm nước sông quay ngược chiều khi lắp motor 3.7kW 2 cực, đổi chiều thế nào? Ngắt điện, đổi chéo 2 trong 3 dây pha ở đầu vào hộp cực. Với bơm, quạt phải chạy đúng chiều mũi tên trên vỏ; chạy ngược lưu lượng tụt mạnh dù dòng vẫn bình thường.
c) Bảo trì động cơ 3.7kW 5HP 2 cực khi chạy bơm tuần hoàn lọc hồ bơi
Motor 3.7kW 2 cực chạy máy nén khí piston liên tục, bao lâu thay vòng bi 6306-2RZ? Vòng bi 6306-2RZ che kín, không bơm mỡ; chạy liên tục thường thay sau ~ 15.000–20.000 giờ, sớm hơn nếu kêu rít, rung tăng hoặc đầu trục nóng hơn thân motor.
Motor 3.7kW 2 cực đặt cạnh bơm tuần hoàn lọc hồ bơi nơi ẩm, giữ cách điện thế nào? Vỏ IP55 chịu tia nước nhưng không chịu ngâm. Đậy kín gioăng hộp cực, đầu cáp đi từ dưới lên, che mưa; để lâu không chạy thì đo cách điện, dưới 5 MΩ phải sấy trước khi chạy.
Đo dòng động cơ 3.7kW 5HP 2 cực khi quạt hút bụi xưởng mài đang chạy, bao nhiêu là quá tải? Dưới 7,6 A là trong tải. Từ 8 – 8,4 A cần giảm tải hoặc kiểm tra máy; trên 8,7 A kéo dài sẽ hỏng cách điện cuộn dây.
d) Lỗi thường gặp khi dùng motor 3.7kW 2 cực cho quạt hút bụi xưởng mài, cách khắc phục
Motor 3.7kW 2 cực kéo quạt hút bụi xưởng mài hay nhảy rơ le nhiệt, lỗi do đâu? Thường do cánh/rotor quá lớn so với công suất hoặc chạy mở van, mở cửa gió hết cỡ; cũng có thể mất cân bằng pha hoặc rơ le chỉnh thấp. Rơ le chỉnh đúng 7,6 A, không chỉnh cao hơn; đo dòng từng pha khi máy chạy để tìm nguyên nhân.
Đấu nhầm sao motor 3.7kW Y3-112M-2 trên lưới 380V thì sao? Motor vẫn quay nhưng lực kéo chỉ còn ~ 1/3, tức ~ 4,07 Nm thay vì 12,2 Nm; đóng tải là tụt tốc, nóng và cháy. Đổi cầu nối sang Δ.
Motor 3.7kW 2 cực rung mạnh khi chạy máy nén khí piston, sửa thế nào? Kiểm tra theo thứ tự: bulông chân đế, đồng tâm khớp nối, cân bằng cánh bơm/quạt, độ mòn vòng bi. Motor 2 cực quay ~ 3.000 vòng/phút nên sai lệch nhỏ cũng gây rung lớn.
