Động cơ phanh thắng 1.5kw 2HP còn gọi là motor có thắng 1.5kw 2 HP hay động cơ có thắng 1.5kw 2 ngựa
1) Khái niệm thắng từ cho motor 1.5kw 2 HP
- Thắng từ cho motor còn gọi là phanh từ hay thắng đuôi. Là 1 motor DC gắn phía sau động cơ điện AC
- Khi cấp điện vào motor phanh từ, má phanh mở ra, trục động cơ chạy bình thường.
- Khi ngắt điện motor phanh từ, bố thắng siết vào trục sau của motor, động cơ sẽ dừng quay, không hề có quán tính.
- Có 1 diot trong thắng từ cho motor, diot chuyển dòng điện 380v thành điện 1 chiều DC cấp cho động cơ điện DC nói trên.
2) Bản vẽ motor có thắng 2HP, động cơ phanh 1.5kw

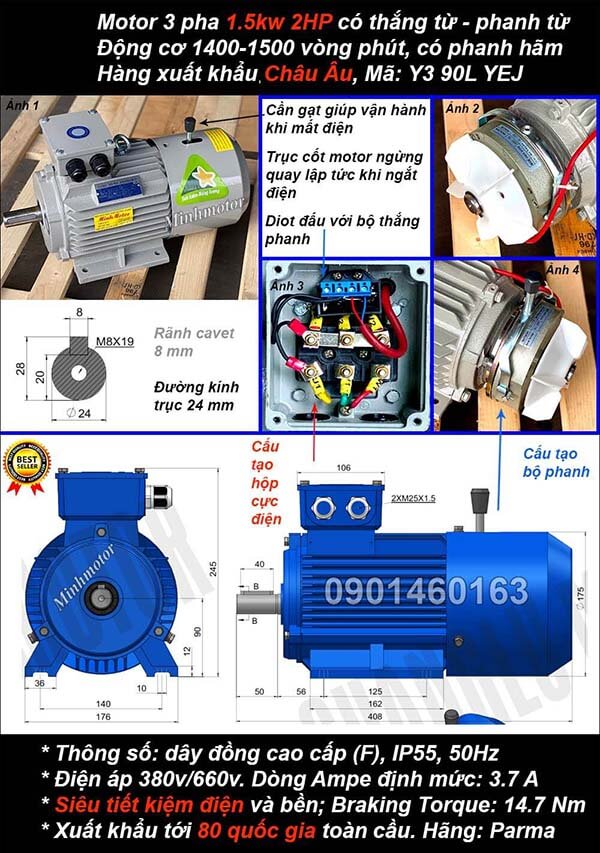

a) Motor thắng từ 1.5kw 2hp 3 pha chân đế 4 cực điện
Motor thắng từ 3 pha chân đế công suất 1.5kw 2hp 4 cực điện tốc độ 1400-1500 vòng/ phút có kích thước như sau:
- Đường kính trục là 24mm, rãnh cavet là 8mm
- Tổng chiều dài thân motor là 408mm
- Tổng chiều rộng motor là 176mm
- Tổng chiều cao motor là 245mm
- Tổng chiều dài của trục là 50mm

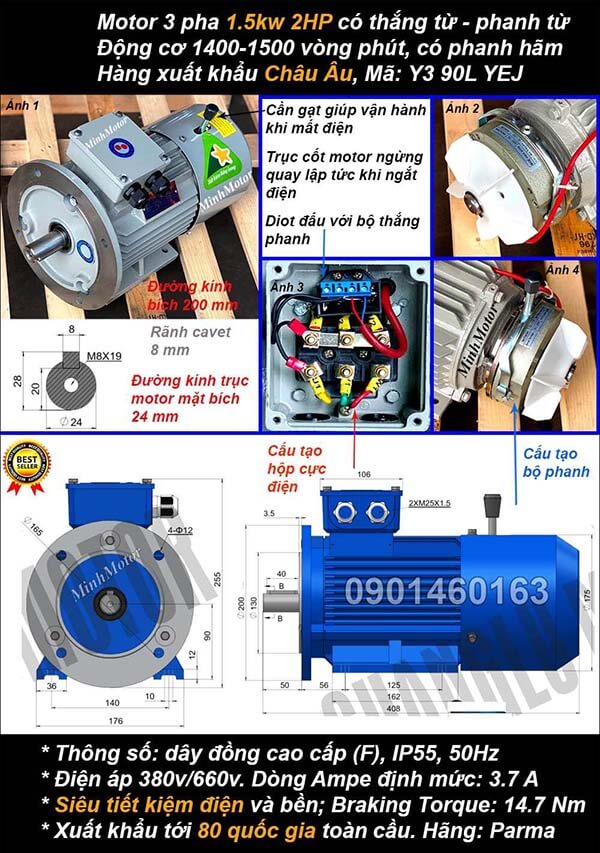

b) Motor phanh 1.5kw 2hp 3 pha mặt bích 4 cực điện
Motor phanh 3 pha mặt bích công suất 1.5kw 2hp 4 cực điện tốc độ 1400-1500 vòng/ phút có kích thước như sau:
- Đường kính trục là 24mm, rãnh cavet là 8mm
- Tổng chiều dài thân motor là 408mm
- Tổng chiều rộng motor là 176mm
- Tổng chiều cao motor là 255mm
- Tổng chiều dài của trục là 50mm
- Đường kính mặt bích ngoài là 200mm
- Đường kính vành định vị (bích trong) là 130mm
- Đường kính lỗ mặt bích là 12mm
- Ampe định mức là 3.7 A

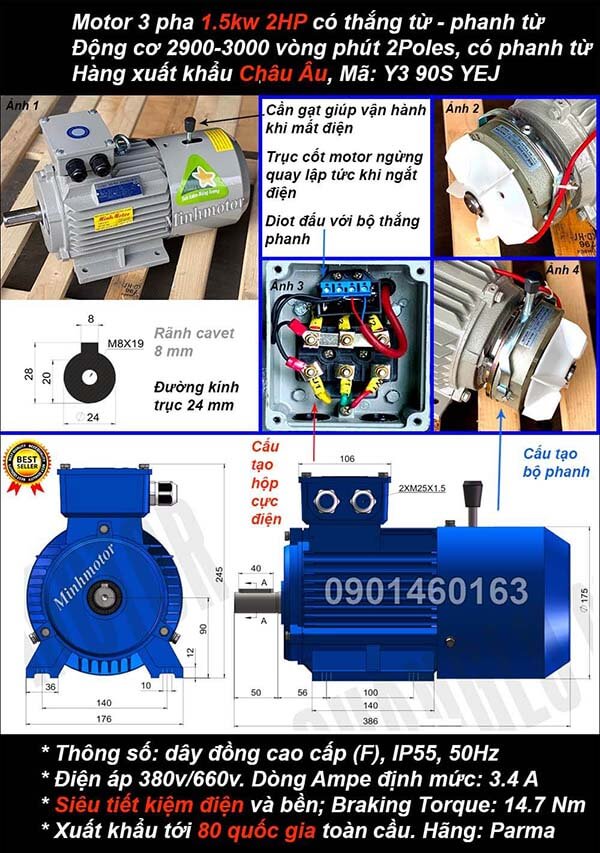

c) Motor thắng từ 1.5kw 2hp 3 pha chân đế 2 cực điện
Motor thắng từ 3 pha chân đế công suất 1.5kw 2hp 2 cực tốc độ 2900-3000 vòng/ phút có kích thước như sau:
- Đường kính trục là 24mm, rãnh cavet là 8mm
- Tổng chiều dài thân motor là 386mm
- Tổng chiều rộng motor là 176mm
- Tổng chiều cao motor là 245mm
- Tổng chiều dài của trục là 50mm
d) Motor phanh 1.5kw 2hp 3 pha mặt bích 2 cực điện
Motor phanh 3 pha mặt bích công suất 1.5kw 2hp 2 cực tốc độ 2900-3000 vòng/ phút có kích thước như sau:
- Đường kính trục là 24mm, rãnh cavet là 8mm
- Tổng chiều dài thân motor là 320mm
- Tổng chiều rộng motor là 180mm
- Tổng chiều cao motor là 250mm
- Tổng chiều dài của trục là 50mm
- Đường kính mặt bích ngoài là 200mm
- Đường kính vành định vị (bích trong) là 130mm
- Đường kính lỗ mặt bích là 12mm

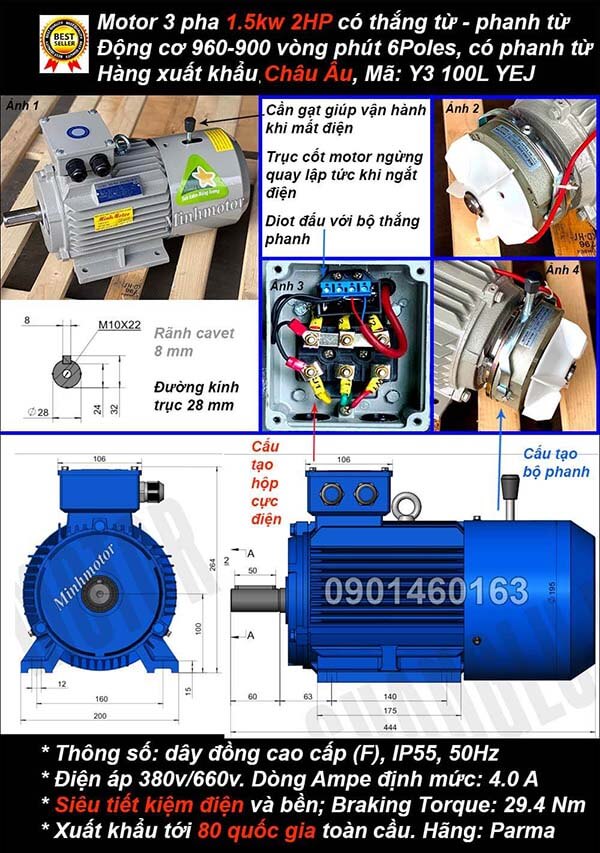

e) Motor thắng từ 1.5kw 2hp 3 pha chân đế 6 cực điện
Motor thắng từ 3 pha chân đế công suất 1.5kw 2hp 6 cực điện tốc độ 960-900 vòng/ phút có kích thước như sau:
- Đường kính trục là 28mm, rãnh cavet là 8mm
- Tổng chiều dài thân motor là 444mm
- Tổng chiều rộng motor là 200mm
- Tổng chiều cao motor là 264mm
- Tổng chiều dài của trục là 60mm

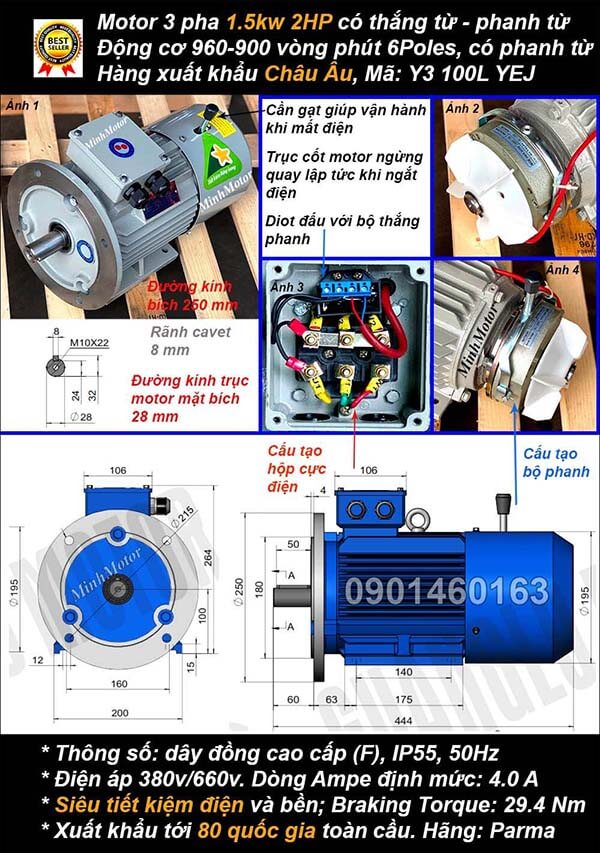

f) Motor phanh 1.5kw 2hp 3 pha mặt bích 6 cực điện
Motor phanh 3 pha mặt bích công suất 1.5kw 2hp 6 cực điện tốc độ 960-900 vòng/ phút có kích thước như sau:
- Đường kính trục là 28mm, rãnh cavet là 8mm
- Tổng chiều dài thân motor là 444mm
- Tổng chiều rộng motor là 200mm
- Tổng chiều cao motor là 264mm
- Tổng chiều dài của trục là 60mm
- Đường kính mặt bích ngoài là 250mm
- Đường kính vành định vị (bích trong) là 180mm
- Đường kính lỗ mặt bích là 15mm
- Ampe định mức là 4.0 A
Lưu ý chiều dài của motor có thể thay đổi 3%- 5% tùy theo loại phanh đuôi motor
- Tổng chiều cao của motor là 180 mm
- Tổng chiều dài của motor là 250 mm
3) Ứng dụng motor giảm tốc có phanh 1.5kw 2 HP
Motor giảm tốc có phanh từ là ứng dụng phổ biến nhất của các loại phanh động cơ điện chuyên dụng.
a) Motor thắng từ 1.5kw 2HP lắp vào đầu giảm tốc trục thẳng
b) Motor thắng từ 1.5kw 2HP gắn hộp giảm tốc trục ra vuông góc
c) Motor phanh từ lắp hộp giảm tốc bánh răng côn K, tải nặng

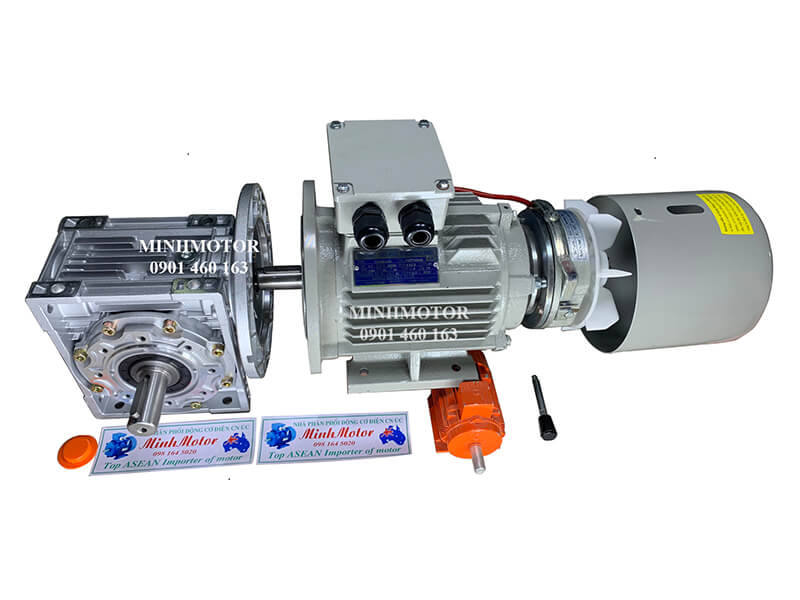

d) Động cơ phanh 1.5kw 2HP bích Úp B35 V1 liền giảm tốc NMRV
Có trục âm hoặc trục dương như hình sau
4) Thông số kỹ thuật thắng từ cho motor 2HP 1.5kw
Động cơ phanh thắng 1.5kw 2HP
Dùng để giảm tốc độ đột ngột hoặc dừng trục motor đang chạy ngay lập tức ( không có quán tính), dùng cho rất nhiều nhà máy sản xuất nhựa, nông sản, ngư sản tại Hải Phòng
Khi đấu điện phanh tách rời ra khỏi trục motor và động cơ chạy bình thường, khi tắt điện phanh giữ trục motor lại.
Nếu mất điện khi vận hành, chế độ ngừng phanh bằng tay vẫn cho phép người sử dụng đưa hệ thống về vị trí cần thiết.
Tốc độ motor điện (motor điện) 1400 vòng/phút (4 cực điện- 4 poles), điện áp 380 vôn
Ký hiệu sản phẩm Y3EJ- 90L – 4P
Khoảng cách từ tâm trục xuống mặt đất là 90mm
Đường kính trục (cốt) của motor: 24 mm
Cường độ dòng điện định mức khi đấu điện là 3.7 (A)
Motor kín với hệ số bảo vệ bụi và nước IP 55
Nguyên liệu: tôn silic xanh cán nguội, dây đồng tiết kiệm điện năng, vỏ gang hoặc vỏ hợp kim nhôm
Khoảng cách giữa 2 tâm lỗ chân đế dọc trục 125 mm
Khoảng cách giữa 2 tâm lỗ chân đế ngang trục 140 mm
Tổng chiều cao thân moto (motor) 250 mm
