Motor Giảm Tốc Mặt Bích 0.37Kw 0.5HP

6.722 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor giảm tốc mặt bích 0.37kW 0.5HP còn gọi là động cơ giảm tốc mặt bích 0.37kW 0.5HP là một trong các loại motor giảm tốc bán chạy nhất thị trường Việt Nam. Gồm có các kiểu mặt bích vuông, mặt bích tròn đồng tâm, mặt bích ở trục vào cốt âm và mặt bích ở trục ra cốt âm. Được phân loại như sau:

1) Motor giảm tốc mặt bích 0.37Kw 0.5Hp 3 pha 380v GV trục thẳng

a) Motor giảm tốc mặt bích 0.37Kw 0.5Hp 3 pha GV, trục 22

Mã hàng mặt bích: GV22 (PF-DL SV-NF). Đường kính trục motor giảm tốc: 22 mm.

Điện áp: 3 pha 380V

Kích thước mặt bích hình ngũ giác vuông:

  • Chiều ngang mặt bích: 155 mm
  • Chiều rộng mặt bích: 169 mm

Motor giảm tốc mặt bích 0.37Kw 0.5Hp 3 pha GV, trục 22

b) Motor giảm tốc mặt bích 0.37Kw 0.5Hp 3 pha GV, trục 28

Mã hàng motor giảm tốc mặt bích: GV28 (PF-DL SV-NF). Đường kính trục 40 mm

Điện áp: 3 pha 380V

Kích thước mặt bích hình ngũ giác vuông:

  • Chiều ngang mặt bích: 180 mm
  • Chiều rộng mặt bích: 194 mm

Motor giảm tốc mặt bích 0.37Kw 0.5Hp 3 pha GV, trục 28

2) Động cơ hộp số mặt bích 0.37Kw 0.5Hp Cycloid

  • Đường kính trục: 55 mm.
  • Tỷ số truyền nên dùng: i = 11, 29

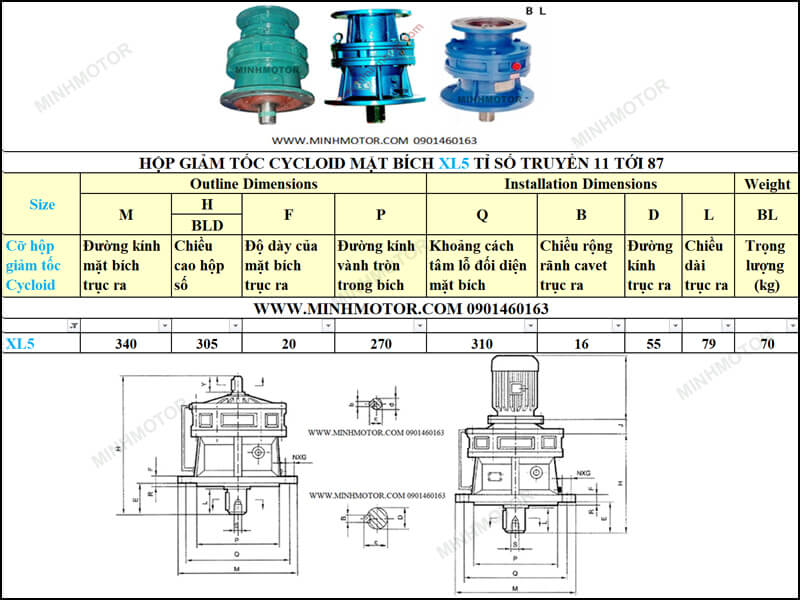

 Bản vẽ hộp giảm tốc XL5 = X5 Cycloid mặt bích 0.5HP 0.37kw 0.5 Ngựa

3) Motor giảm tốc mặt bích 0.37Kw 0.5Hp 1 pha 220v GVC trục thẳng

  • Mã hàng mặt bích: GVC22. Đường kính trục 22 mm
  • Chiều ngang mặt bích: 155 mm
  • Chiều rộng mặt bích: 169 mm

Motor giảm tốc mặt bích 0.37Kw 0.5Hp 1 pha 220v GVC trục thẳng

4) Motor giảm tốc mặt bích 0.37Kw 0.5Hp có phanh trục thẳng

  • Mã hàng: GVS-GVEJ-22 . Đường kính trục ra: 22 mm
  • Chiều ngang mặt bích: 155 mm
  • Chiều rộng mặt bích: 169 mm
  • Điện áp: 3 pha 380V

5) Motor hộp số mặt bích 0.37Kw 0.5Hp NMRV

Motor 0.37Kw 0.5Hp 4 Pole  lắp với hộp số NMRV size 50 bích ra vuông có thông số sau:

  • Đường kính trục âm: 25 mm.
  • Đường kính lỗ bích: 11 mm

Động cơ giảm tốc mặt bích 0.37Kw 0.5Hp NMRV

6) Động cơ giảm tốc mặt bích 0.37Kw 0.5Hp GVM trục thẳng

a) Motor giảm tốc mặt bích 0.37Kw 0.5Hp Đài Loan

  • Đường kính trục ra: 22 mm
  • Chiều ngang mặt bích: 155 mm
  • Chiều rộng mặt bích: 169 mm

b) Motor giảm tốc mặt bích 0.37Kw 0.5Hp Nhật

  • Đường kính trục ra: 32 mm
  • Chiều ngang mặt bích: 155 mm
  • Chiều rộng mặt bích: 169 mm

Motor giảm tốc mặt bích 0.37Kw 0.5Hp Nhật

7) Động cơ giảm tốc 0.37Kw 0.5Hp mặt bích tỉ số truyền lớn

Động cơ giảm tốc mặt bích 0.37Kw 0.5Hp GVM điều chỉnh tốc độ

Đường kính trục ra: 22 mm

Các tốc độ trục ra là: từ 197 vòng tới 6.5 vòng/ 1 phút, mời lựa chọn ở thông số bản vẽ sau:

ộng cơ giảm tốc mặt bích 0.37Kw 0.5Hp GVM điều chỉnh tốc độ

8) Động cơ hộp số mặt bích 370W 0.37kW 0.5HP tải nặng RF, KF

Giảm tốc mặt bích R gắn liền motor bích 0.5HP 0.37kw thành mô tơ hộp số bánh răng tải nặng thường dùng cho gầu tải, vít tải, vận chuyển xi măng sỏi cát khối lượng lớn.

Gồm có giảm tốc RF trục thẳng và giảm tốc K A F mặt bích cốt âm như sau

  • Hình 1: RF, giảm tốc trục thẳng mặt bích
  • Hình 2: Giảm tốc KAF mặt bích cốt âm
  • Hình 3: KA giảm tốc mặt bích trục dương
  • Hình 4: Đầu giảm tốc mặt bích RF khi chưa gắn motor điện

Motor giảm tốc mặt bích 370W 0.37kW 0.5HP tải nặng

Nhìn vào hình 2, 4 phía trên: có giảm tốc mặt bích K liền motor bích 0.5HP 0.37kw bánh răng xoắn ốc chuyên tải nặng, lực ở trục ra rất lớn.

Lưu ý là các động cơ giảm tốc mặt bích 370W 0.37kW 0.5HP gắn phanh sẽ có thân dài hơn khoảng 10%, kích thước
