Động cơ giảm tốc mặt bích 1.5kw 2HP còn gọi là motor giảm tốc mặt bích 1.5kw 2HP là một trong các loại motor giảm tốc bán chạy nhất thị trường Việt Nam. Gồm có các kiểu mặt bích vuông, mặt bích tròn đồng tâm, mặt bích ở trục vào cốt âm và mặt bích ở trục ra cốt âm. Được phân loại như sau:
1) Ứng dụng motor giảm tốc mặt bích 1.5kw 2HP
Motor giảm tốc 1.5kw 2 ngựa mặt bích kết nối có ứng dụng rộng rãi trong nhiều lĩnh vực. Bởi công suất phổ biến cùng nhiều ưu điểm vượt trội, hiệu suất cao,... Dưới đây là những ứng dụng thường thấy hơn cả:
- Máy nghiền bột, máy xay cà phê, nghiền hạt, trộn bột,... trong lĩnh vực nông nghiệp và chế biến nông sản.
- Cung cấp lực kéo cho máy kéo cáp hầm mỏ, gầu tải, băng tải vận chuyển đá, cát, than, quặng,...
- Lắp đặt trong máy sục khí, máy bơm cấp nước hoặc xả thải, máy khuấy hóa chất,...
- Phổ biến nhất là dùng trong động cơ máy bơm trục vít, công suất trung bình cho hộ gia đình, khu dân cư,...
2) Ưu điểm động cơ giảm tốc mặt bích 1.5kw 2HP
Khách hàng sử dụng động cơ giảm tốc 1.5kw 2HP công nghệ Nhật Bản cho phản hồi rất tốt về những điểm sau đây:
- Công suất 1.5kw 2 ngựa phổ biến, có nhu cầu cao cả trong ứng dụng dân dụng lẫn sản xuất.
- Hiệu suất cao, tỷ lệ công suất đầu ra đạt tới 95% giúp tiết kiệm chi phí mua cũng như sử dụng điện hơn các loại
- động cơ giảm tốc cùng công suất trên thị trường.
- Ứng dụng công nghệ tiết kiệm điện IE2 tiên tiến, đạt chuẩn xuất khẩu Italia và châu Âu.
- Tỷ lệ truyền đa dạng, thoải mái điều chỉnh để tạo ra lực momen xoắn mong muốn.
3) Phân loại motor giảm tốc mặt bích 1.5kw 2HP
a) Motor giảm tốc mặt bích 1.5Kw 2Hp 3 pha 380v GV trục thẳng

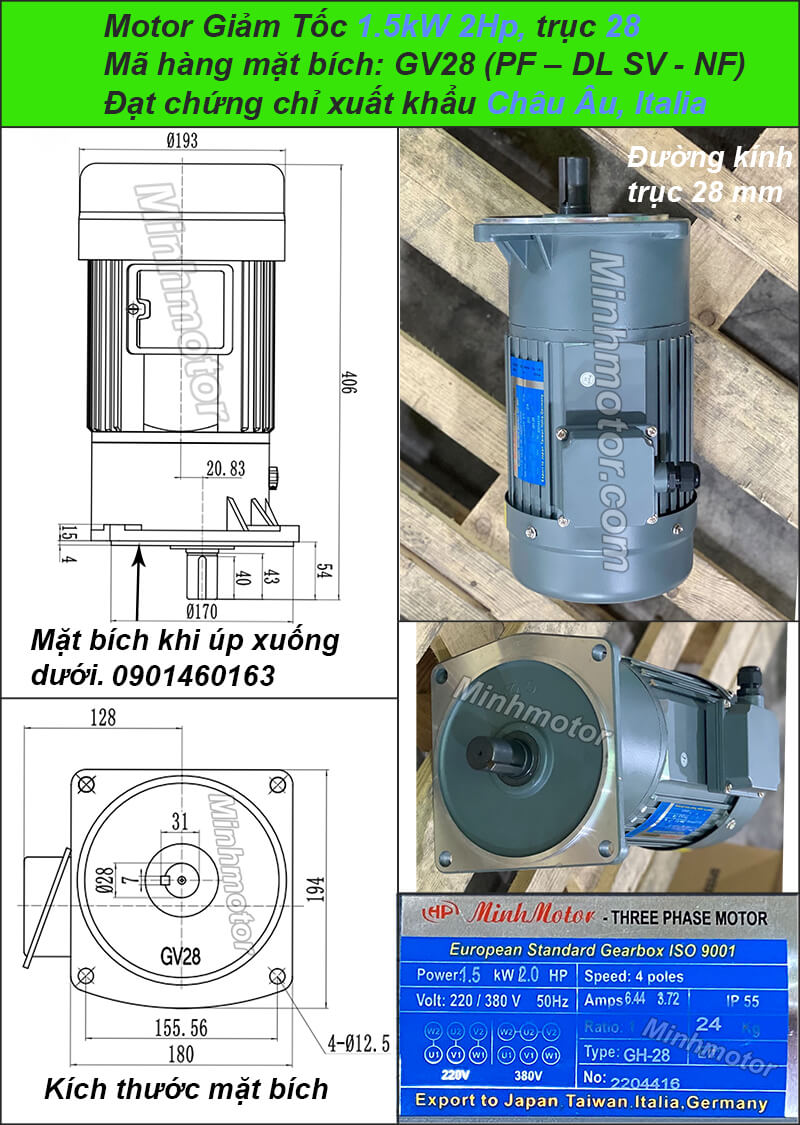

a-1) Motor giảm tốc mặt bích 1.5Kw 2Hp 3 pha GV trục 28
Mã hàng mặt bích: GV28 (PF-DL SV-NF). Đường kính trục motor giảm tốc: 28 mm.
Điện áp: 3 pha 380V
Kích thước mặt bích hình ngũ giác vuông:
- Chiều ngang mặt bích: 180 mm
- Chiều dài mặt bích: 194 mm
a-2) Motor giảm tốc mặt bích 1.5Kw 2Hp 3 pha GV trục 32
Mã hàng mặt bích: GV32 (PF-DL SV-NF). Đường kính trục motor giảm tốc: 32 mm.
Điện áp: 3 pha 380V
Kích thước mặt bích hình ngũ giác vuông:
- Chiều ngang mặt bích: 223 mm
- Chiều dài mặt bích: 242 mm
a-3) Motor giảm tốc mặt bích 1.5Kw 2Hp 3 pha GV, trục 40
Mã hàng motor giảm tốc mặt bích: GV40 (PF-DL SV-NF). Đường kính trục 40 mm
Điện áp: 3 pha 380V
Kích thước mặt bích hình ngũ giác vuông:
- Chiều ngang mặt bích: 274.5 mm
- Chiều dài mặt bích: 300 mm
b) Motor hộp số giảm tốc mặt bích 1.5Kw 2Hp Cycloid

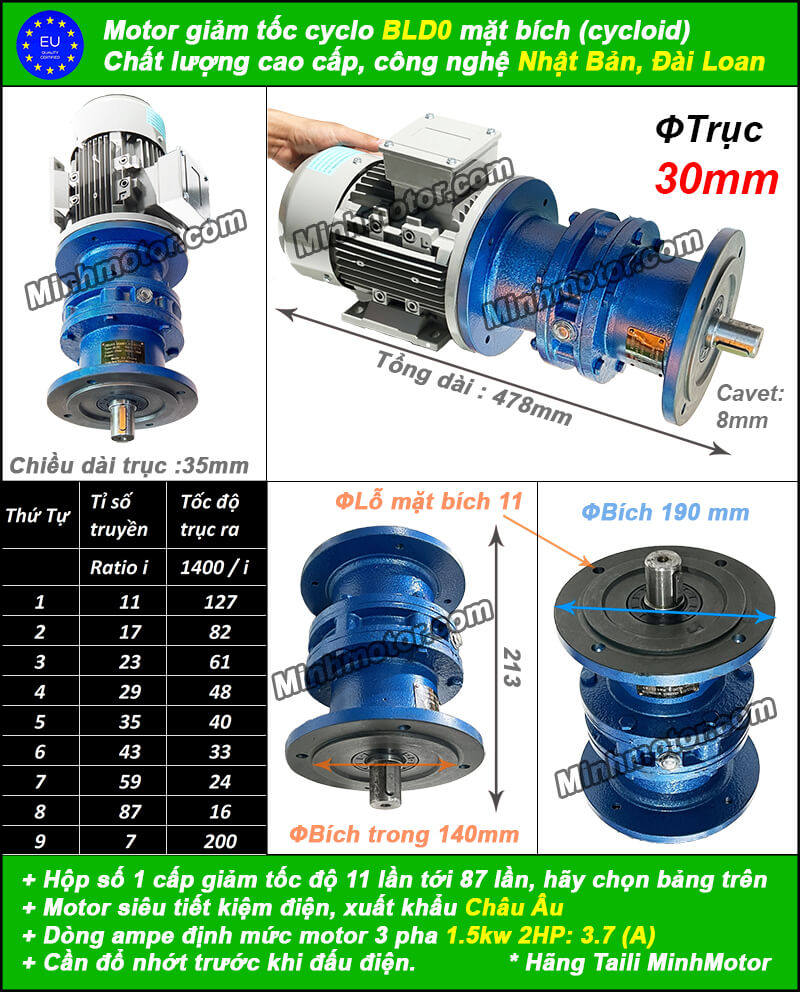

b-1) Motor giảm tốc mặt bích 1.5Kw 2Hp Cyclo BLD0
- Đường kính trục: 30 mm.
- Đường kính ngoài mặt bích: 190 mm
- Rãnh cavet: 8mm
b-2) Motor giảm tốc mặt bích 1.5Kw 2Hp Cyclo XLD3
- Đường kính trục: 35 mm.
- Đường kính ngoài mặt bích: 230 mm
- Tỷ số truyền nên dùng: i = 11, 17, 23, 29, 35
b-3) Motor giảm tốc mặt bích 1.5Kw 2Hp Cyclo XLD4
- Đường kính trục: 45 mm
- Đường kính ngoài mặt bích: 260 mm
- Tỷ số truyền thông dụng: i=35, 43, 59
c) Motor giảm tốc mặt bích 1.5Kw 2Hp 1 pha 220v GVC trục thẳng
- Mã hàng mặt bích: GVC32. Đường kính trục 32 mm
- Chiều ngang mặt bích: 223 mm
- Chiều dài mặt bích: 242 mm
d) Motor giảm tốc mặt bích 1.5Kw 2Hp có phanh trục thẳng
- Mã hàng: GVS-GVEJ-32 . Đường kính trục ra: 32 mm
- Chiều ngang mặt bích: 223 mm
- Chiều dài mặt bích: 242 mm
- Điện áp: 3 pha 380V
e) Động cơ hộp số giảm tốc mặt bích 1.5Kw 2Hp NMRV
Motor 1.5Kw 2Hp 4 Pole lắp với hộp số NMRV size 75 bích ra vuông có thông số sau
- Đường kính trục âm: 28 mm.
- Đường kính lỗ bích: 14 mm
f) Động cơ giảm tốc mặt bích 1.5Kw 2Hp GVM trục thẳng
f-1) Motor giảm tốc mặt bích 1.5Kw 2Hp Đài Loan
- Đường kính trục ra: 32 mm
- Chiều ngang mặt bích: 223 mm
- Chiều dài mặt bích: 242 mm
f-2) Motor giảm tốc mặt bích 1.5Kw 2Hp Nhật
- Đường kính trục ra: 32 mm
- Chiều ngang mặt bích: 223 mm
- Chiều dài mặt bích: 242 mm
g) Động cơ giảm tốc 1.5Kw 2Hp mặt bích tỉ số truyền lớn
g-1) Động cơ giảm tốc mặt bích 1.5Kw 2Hp điều chỉnh tốc độ GVM
- Đường kính trục là: 32 mm
- Các tốc độ trục ra là: từ 331 vòng tới 2 vòng/ 1 phút, mời lựa chọn ở bản vẽ sau:
g-2) Động cơ giảm tốc mặt bích 1.5Kw 2Hp điều chỉnh tốc độ Cycloid
- Bộ điều chỉnh tốc độ motor khuấy 1.5kw 2hp cyclo mặt bích XLD3 trục úp, ngửa có đường kính trục là: 35 mm
- Các tốc độ trục ra là: từ 96 vòng tới 4 vòng/ 1 phút, mời lựa chọn ở bản vẽ kích thước sau:
h) Động cơ hộp số mặt bích 1.5kw 2HP tải nặng RF, KF
Giảm tốc mặt bích R gắn liền motor mặt bích 2HP 1.5kw tạo lên động cơ điện hộp số bánh răng tải nặng chuyên dụng gầu tải, vít tải, vận chuyển xi măng sỏi cát khối lượng lớn.
Gồm có giảm tốc RF trục thẳng và giảm tốc K A F mặt bích như sau:
- Hình 1: RF, giảm tốc trục thẳng mặt bích
- Hình 2: Giảm tốc KAF mặt bích cốt âm
- Hình 3: KA giảm tốc mặt bích trục dương
- Hình 4: Đầu giảm tốc mặt bích RF khi chưa gắn motor điện
Nhìn vào hình 2, 4 phía trên: có giảm tốc mặt bích K gắn liền motor bích 2HP 1.5kw bánh răng xoắn ốc chuyên tải nặng, mô men xoắn Nm cao.
Lưu ý là các motor giảm tốc mặt bích 1.5kw 2HP gắn phanh sẽ có thân dài hơn khoảng 10%, kích thước
