Motor Giảm Tốc Mặt Bích 3Kw 4HP

9.534 reviews
Email: saigon@minhmotor.com
Facebook: Minhmotor
Youtube: Minhmotor

Motor giảm tốc mặt bích 3kW 4HP là motor 4 cực liền hộp số, trục ra 40 hoặc 50 mm. Mô men ra 184–1470 Nm, tốc độ 5–470 vòng/phút. Cỡ 4HP hay gặp ở máy nông nghiệp, phân bón, chế biến: đĩa tạo viên, trống sàng, vít tải nghiêng. Bích bắt thẳng lên khung nghiêng hoặc vách máy, không cần bệ riêng.

1) Phân loại motor giảm tốc mặt bích 3kW 4HP: GV40, GV50, cyclo XLD4/XLD5, NMRV90, điều tốc GVM, RF/KF

Motor giảm tốc mặt bích 3kW 4HP có bích ngũ giác vuông GV, bích tròn cyclo, bích ra vuông NMRV90 và bản tải nặng RF, KAF. Mã hàng, trục, bích từng loại như sau.

a) Motor giảm tốc mặt bích 3Kw 4Hp 3 pha 380v GV trục thẳng

a-1) Motor giảm tốc mặt bích 3Kw 4Hp 3 pha GV, trục 40

  • Mã hàng mặt bích: GV40 (PF-DL SV-NF). Đường kính trục motor giảm tốc: 40 mm.
  • Điện áp: 3 pha 380V
  • Chiều ngang mặt bích: 274.5 mm
  • Chiều dài mặt bích: 300 mm

Motor giảm tốc mặt bích 3Kw 4Hp 3 pha GV, trục 40

a-2) Motor giảm tốc mặt bích 3Kw 4Hp 3 pha GV, trục 50

  • Mã hàng motor giảm tốc mặt bích: GV50 (PF-DL SV-NF). Đường kính trục 50 mm
  • Điện áp: 3 pha 380V
  • Chiều ngang mặt bích: 319 mm
  • Chiều dài mặt bích: 361 mm

Motor giảm tốc mặt bích 3Kw 4Hp 3 pha GV, trục 50

b) Motor hộp số giảm tốc mặt bích 3Kw 4Hp Cycloid

b-1) Motor giảm tốc mặt bích 3Kw 4Hp Cyclo XLD4

  • Đường kính cốt ra 45mm
  • Đường kính ngoài mặt bích: 260mm
  • Tỷ số truyền thường dùng: i = 11, 17, 23, 29, 35, 43

b-2) Motor giảm tốc mặt bích 3Kw 4Hp Cyclo XLD5

  • Đường kính cốt ra 55 mm
  • Đường kính ngoài mặt bích: 340 mm
  • Tỷ số truyền thường dùng: i = 29, 35, 43, 59, 71

Motor giảm tốc mặt bích 3Kw 4Hp Cyclo XLD5

c) Động cơ hộp số giảm tốc mặt bích 3Kw 4Hp NMRV

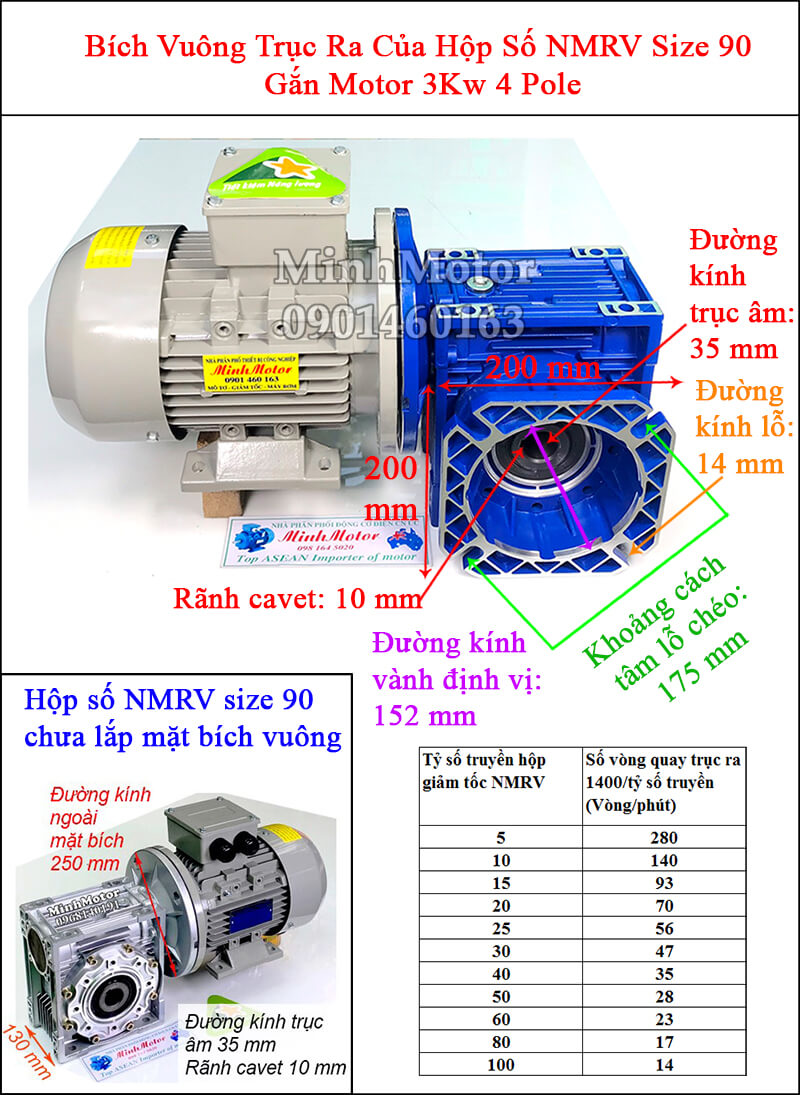

Motor 3Kw 4Hp 4 Pole  lắp với hộp số NMRV size 90  bích ra vuông có thông số sau

  • Đường kính trục âm: 35 mm.
  • Kích thước mặt bích: 200x200
  • Đường kính lỗ bích: 14 mm

Động cơ giảm tốc mặt bích 3Kw 4Hp NMRV

Khi lắp thêm trục ra có kích thước như hình sau:

d) Động cơ giảm tốc mặt bích 3Kw 4Hp GVM trục thẳng

d-1) Motor giảm tốc mặt bích 3Kw 4Hp Đài Loan

  • Chiều ngang mặt bích 274.5 mm
  • Chiều dài mặt bích 300 mm
  • Chiều dài trục 65 mm

Motor giảm tốc mặt bích 3Kw 4Hp Đài Loan

d-2) Motor giảm tốc mặt bích 3Kw 4Hp Nhật

  • Chiều dài mặt bích 300 mm
  • Chiều ngang mặt bích 274.5 mm
  • Đường kính trục 40 mm

Motor giảm tốc mặt bích 3Kw 4Hp Nhật

e) Động cơ giảm tốc 3Kw 4Hp mặt bích tỉ số truyền lớn

e-1) Động cơ giảm tốc mặt bích 3Kw 4Hp điều chỉnh tốc độ GVM

  • Đường kính trục 40 mm
  • Các tốc độ trục ra là: từ 198 vòng tới 5 vòng/ 1 phút, mời lựa chọn ở bản vẽ sau:

Động cơ giảm tốc mặt bích 3Kw 4Hp điều chỉnh tốc độ GVM

e-2) Động cơ giảm tốc mặt bích 3Kw 4Hp điều chỉnh tốc độ Cycloid

  • Đường kính trục là: 45 mm
  • Các tốc độ trục ra là: từ 94 vòng tới 4 vòng/ 1 phút, mời lựa chọn ở bản vẽ kích thước sau:

f) Động cơ hộp số mặt bích 3kw 4HP tải nặng RF, KF

f-1) Motor giảm tốc mặt bích RF, KF

Giảm tốc mặt bích R gắn liền motor bích 4HP 3kw tạo nên động cơ điện hộp số bánh răng tải nặng thường dùng cho gầu tải, vít tải, vận chuyển xi măng sỏi cát khối lượng lớn.

Gồm có giảm tốc RF trục thẳng và giảm tốc K A F mặt bích như sau

Motor giảm tốc mặt bích 3kw 4HP tải nặng

  • Hình 1: RF, giảm tốc trục thẳng mặt bích
  • Hình 2: Giảm tốc KAF mặt bích cốt âm
  • Hình 3: KA giảm tốc mặt bích trục dương
  • Hình 4: Đầu giảm tốc mặt bích RF khi chưa gắn motor điện

Nhìn vào hình 2, 4 phía trên: có giảm tốc mặt bích K gắn liền motor 4HP 3kw bánh răng côn K chuyên làm việc nặng, lực ở trục ra rất lớn.

Lưu ý: các motor giảm tốc mặt bích 3kw 4HP gắn phanh sẽ có thân dài hơn khoảng 10%.

f-2) Động cơ giảm tốc mặt bích RF tải nặng trục thẳng, điều chỉnh tốc độ

Giảm tốc RF mặt bích tải nặng trục thẳng 3kw 4hp

Giảm tốc mặt bích tỉ số truyền lớn, điều chỉnh tốc độ, tải nặng 3kw 4hp

2) Ứng dụng motor giảm tốc mặt bích 3kW 4HP: đĩa tạo viên phân bón, trống sàng phân loại, vít tải nghiêng

Motor giảm tốc mặt bích 4HP hợp máy quay chậm 15–50 vòng/phút, tải lệch tâm:

  • Đĩa tạo viên phân NPK, phân hữu cơ vi sinh Ø1200–Ø1500.
  • Trống sàng phân loại phân bón, cát, đá mi Ø1000 dài 3–4 m.
  • Vít tải nghiêng 30° tải phân, cám, mùn Ø219 dài 6–8 m.
  • Máy sàng tách tạp chất lúa, cà phê nhân kiểu trống quay.
  • Băng tải gầm xe tải, băng tải bốc dỡ hàng rời 20–30 tấn/giờ.

a) Ví dụ: đĩa tạo viên phân bón Ø1500 dùng motor giảm tốc mặt bích 3kW 1/30

Đĩa tạo viên phân bón Ø1500 dùng motor giảm tốc mặt bích 3kW

Cỗ máy và tải:

  • Đĩa Ø1500, gờ cao 300 mm, nghiêng 45°.
  • Năng suất ~0,8–1,2 tấn/giờ viên 2–5 mm.
  • Liệu ẩm trong đĩa ~350 kg, dồn về một phía khi quay.

Tính chọn motor:

  • Motor 3kW 1400 vòng/phút, GV40 tỉ số 1/30 → 46,7 vòng/phút.
  • Bánh răng vành 1:2,4 → đĩa ~19,4 vòng/phút.
  • Mô men lệch tâm ở đĩa ≈ 350 × 9,81 × sin45° × 0,4 ≈ 970 Nm.
  • Quy về hộp ≈ 970 / 2,4 / 0,95 ≈ 425 Nm. Hộp ra ≈ 9550 × 3 / 46,7 × 0,9 ≈ 552 Nm.
  • Công suất đĩa ≈ 970 × 19,4 / 9550 ≈ 2 kW, qua truyền động ~2,3 kW. 3kW vừa đủ khởi động đĩa đầy liệu.

Vì sao dùng mặt bích, không dùng chân đế:

  • Motor bắt bích lên khung nghiêng cùng đĩa, chỉnh góc 40–50° cả cụm.
  • Bánh răng nhỏ luôn ăn khớp đúng vành răng khi đổi góc.
  • Bụi phân ẩm ăn mòn: ít bulông, ít mặt ghép hơn bệ chân đế.

3) Ưu điểm motor giảm tốc mặt bích 3kW 4HP

  • Trục 40 mm đến tỉ số 1/40 (~737 Nm), trục 50 mm đến 1/80 (~1470 Nm).
  • Dòng ~6,8 A ở 380V, khởi động trực tiếp được.
  • Cyclo XLD4, XLD5 chịu tải lệch tâm, va đập của trống, đĩa quay.
  • NMRV90 trục âm 35 mm, bích 200 x 200 cho máy cần trục vuông góc.
  • Điều tốc GVM 5–198 vòng/phút, cyclo 4–94 vòng/phút: chỉnh tốc độ đĩa theo độ ẩm liệu.

4) Hỏi đáp motor giảm tốc mặt bích 3kW 4HP: GV40 hay GV50, đĩa tạo viên, trống sàng, ăn mòn, sửa lỗi

  • Motor giảm tốc mặt bích 3kW chọn GV40 hay GV50? Tỉ số tới 1/40 chọn GV40 (mô men ra ~737 Nm). Tỉ số 1/50–1/80 chọn GV50 (921–1470 Nm).
  • Đĩa tạo viên Ø1200 có cần tới 3kW không? Không. Đĩa Ø1200 liệu ~200 kg, công suất cần ~1,3 kW, dùng 2.2kW là đủ. Ø1500 mới cần 3kW.
  • 3kW quay trống sàng Ø1000 dài 4 m được không? Được, với trống quay 15–20 vòng/phút, liệu trong trống dưới 300 kg. Dẫn động qua 2 con lăn đỡ, motor 1/50 hoặc xích giảm thêm.
  • Cần đổi tốc độ đĩa theo mùa ẩm thì làm gì? Lắp biến tần 4kW cho motor 3 pha. Chạy 35–50Hz là đủ dải chỉnh. Hoặc chọn bản điều tốc cơ GVM.
  • Hộp bánh răng GV hay cyclo bền hơn cho đĩa tạo viên? Cyclo bền hơn khi liệu vón cục, đĩa giật. GV40 rẻ hơn, êm hơn khi liệu đều, có bộ cạo thành đĩa.
  • Mặt bích GV40 và GV50 to bao nhiêu? GV40: 274,5 x 300 mm. GV50: 319 x 361 mm. Làm tấm đỡ dày 10–12 mm cho khung nghiêng.
  • Xưởng chỉ có điện 1 pha có dùng được 3kW không? Được, qua biến tần 1 pha vào 3 pha ra 4kW. Motor 3 pha chạy bình thường, khởi động mềm hơn đấu trực tiếp.
  • Lắp motor trên khung nghiêng 45° cần báo gì? Báo góc lắp để châm dầu đủ ngập bánh răng. Nút thông hơi đặt ở điểm cao nhất.
  • Lần đầu chạy đĩa tạo viên cần chú ý gì? Chạy không liệu 15 phút. Cho liệu tăng dần trong 1 giờ đầu. Dòng có tải dưới 6,8 A là đạt.
  • Đấu điện 380V thế nào? Motor 220/380V đấu sao trên lưới 380V. Rơ le nhiệt chỉnh ~7,2 A.
  • Xưởng phân bón ăn mòn, bảo dưỡng ra sao? Rửa bụi phân khỏi vỏ motor mỗi tuần. Sơn lại chỗ tróc sơn. Bulông bích bôi mỡ chống rỉ.
  • Bao lâu thay dầu hộp số? Lần đầu ~500 giờ, sau đó 4000 giờ. Chạy 2 ca/ngày thì ~8 tháng/lần.
  • Đĩa quay giật cục, motor kêu là sao? Bánh răng vành mòn hoặc khe ăn khớp lớn. Chỉnh lại khe, bôi mỡ răng hở. Răng mẻ thì thay.
  • Motor nóng, dòng vượt 7 A là bị gì? Liệu quá ẩm, dính đáy đĩa thành mảng nặng. Giảm nước phun, chỉnh dao cạo sát đáy.
  • Phớt trục ra rỉ dầu khi lắp nghiêng là sao? Dầu châm quá mức cho tư thế nghiêng. Xả về đúng mức, đổi nút thông hơi lên cao.
