Motor giảm tốc mặt bích 2.2kW 3HP là motor 4 cực liền hộp số, trục ra 32, 40 hoặc 50 mm. Mô men ra 135–1350 Nm, tốc độ 5–470 vòng/phút. Cỡ 3HP đủ sức quay vít me nâng 3–5 tấn, vít tải bùn, máy xả cuộn tôn. Bích bắt thẳng lên mặt máy, tiết kiệm bệ đỡ và công căn tâm.

1) Phân loại motor giảm tốc mặt bích 2.2kW 3HP: GV32, GV40, GV50, cyclo XLD4/XLD5, 1 pha GVC40, có phanh, NMRV75

Motor giảm tốc mặt bích 2.2kW 3HP có bích ngũ giác vuông GV (3 cỡ trục), bích tròn cyclo, bích ra vuông NMRV75 và bản tải nặng RF, KAF. Mã hàng, trục, bích từng loại như sau.

a) Motor giảm tốc mặt bích 2.2Kw 3Hp 3 pha 380v GV trục thẳng

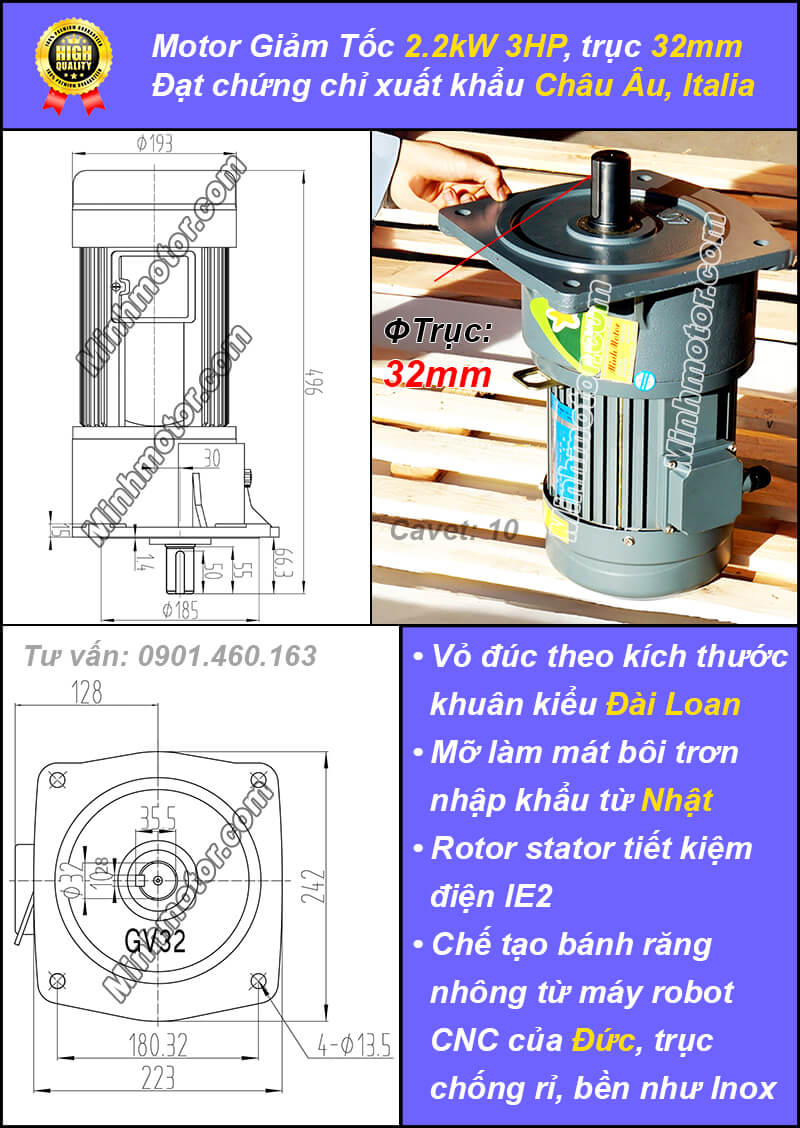

a-1) Motor giảm tốc mặt bích 2.2Kw 3Hp 3 pha GV, trục 32

Mã hàng mặt bích: GV32 (PF-DL SV-NF). Đường kính trục motor giảm tốc: 32 mm.

Điện áp: 3 pha 380V

Kích thước mặt bích hình ngũ giác vuông:

  • Chiều ngang mặt bích: 223 mm
  • Chiều dài mặt bích: 242 mm

a-2) Motor giảm tốc mặt bích 2.2Kw 3Hp 3 pha GV, trục 40

Mã hàng mặt bích: GV40 (PF-DL SV-NF). Đường kính trục motor giảm tốc 40 mm.

Điện áp: 3 pha 380V

Kích thước mặt bích hình ngũ giác vuông:

  • Chiều ngang mặt bích: 274.5 mm
  • Chiều dài mặt bích: 300 mm

Motor giảm tốc mặt bích 2.2Kw 3Hp 3 pha GV, trục 40

a-3) Motor giảm tốc mặt bích 2.2Kw 3Hp 3 pha GV, trục 50

Mã hàng motor giảm tốc mặt bích: GV50 (PF-DL SV-NF). Đường kính trục 50 mm

Điện áp: 3 pha 380V

Kích thước mặt bích hình ngũ giác vuông:

  • Chiều ngang mặt bích: 319 mm
  • Chiều dài mặt bích: 361 mm

Motor giảm tốc mặt bích 2.2Kw 3Hp 3 pha GV, trục 50

b) Motor hộp số giảm tốc mặt bích 2.2Kw 3Hp Cycloid

b-1) Motor giảm tốc mặt bích 2.2Kw 3Hp Cyclo XLD4

  • Đường kính cốt ra 45 mm
  • Đường kính mặt bích: 260 mm
  • Tỷ số truyền thường dùng: i = 11, 17, 23, 29, 35, 43

Motor giảm tốc mặt bích 2.2Kw 3Hp Cyclo XLD4

b-2) Motor giảm tốc mặt bích 2.2Kw 3Hp Cyclo XLD5

  • Đường kính cốt ra 55 mm
  • Đường kính mặt bích: 340 mm
  • Tỷ số truyền phù hợp: i = 29, 35, 43, 59

c) Motor giảm tốc mặt bích 2.2Kw 3Hp 1 pha 220v GVC trục thẳng

  • Mã hàng mặt bích: GVC40. Đường kính trục: 40 mm
  • Chiều ngang mặt bích: 274.5 mm
  • Chiều dài mặt bích: 300 mm

Motor giảm tốc mặt bích 2.2Kw 3Hp 1 pha 220v GVC trục thẳng

d) Motor giảm tốc mặt bích 2.2Kw 3Hp có phanh trục thẳng

  • Mã hàng: GVS-GVEJ-40 . Đường kính trục ra: 40 mm
  • Chiều ngang mặt bích: 274.5 mm
  • Chiều dài mặt bích: 300 mm
  • Điện áp: 3 pha 380V

Motor giảm tốc mặt bích 2.2Kw 3Hp có phanh trục thẳng

e) Động cơ hộp số giảm tốc mặt bích 2.2Kw 3Hp NMRV

Motor 2.2Kw 3Hp 4 Pole  lắp với hộp số NMRV size 75  bích ra vuông có thông số sau

  • Kích thước mặt bích 200x200mm
  • Đường kính trục âm: 35 mm.
  • Đường kính lỗ bích: 14 mm

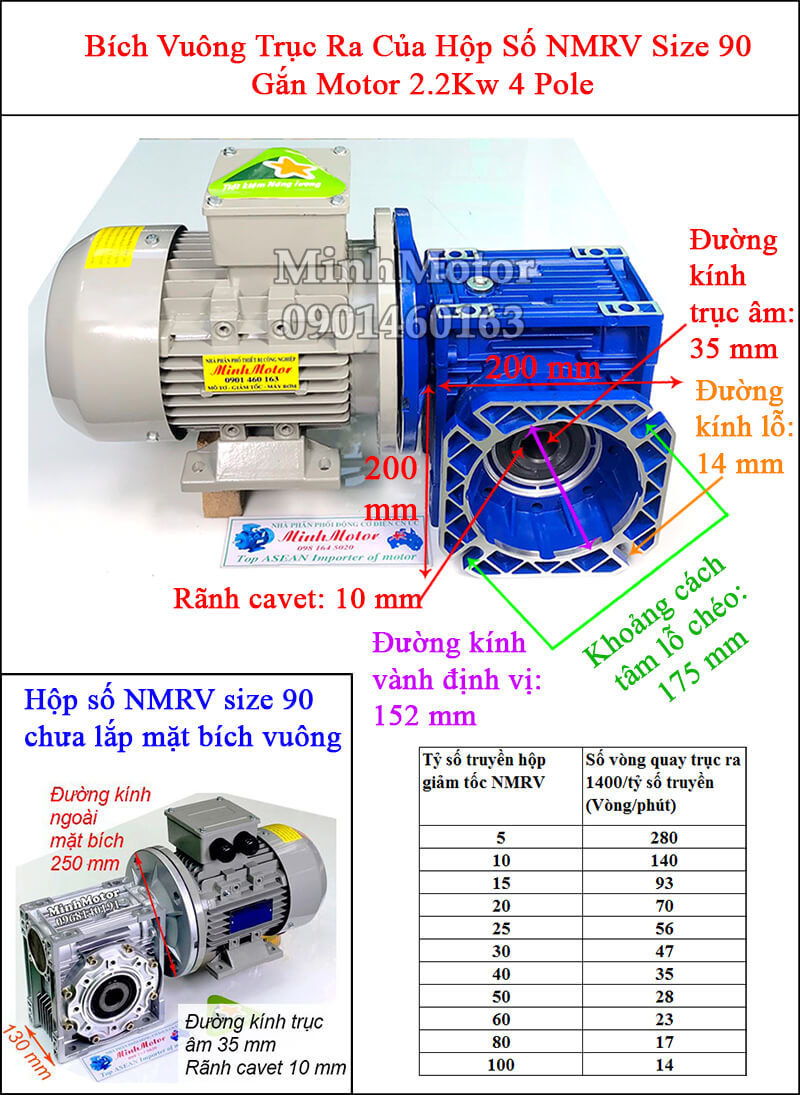

Khi lắp thêm trục ra có kích thước như hình sau:

Động cơ giảm tốc mặt bích 2.2Kw 3Hp NMRV

f) Động cơ giảm tốc mặt bích 2.2Kw 3Hp GVM trục thẳng

f-1) Motor giảm tốc mặt bích 2.2Kw 3Hp Đài Loan

  • Đường kính trục ra: 40 mm
  • Chiều ngang mặt bích: 274.5 mm
  • Chiều dài mặt bích: 300 mm

Motor giảm tốc mặt bích 2.2Kw 3Hp Đài Loan

f-2) Motor giảm tốc mặt bích 2.2Kw 3Hp Nhật

  • Đường kính trục ra: 40 mm
  • Chiều ngang mặt bích: 274.5 mm
  • Chiều dài mặt bích: 300 mm

Motor giảm tốc mặt bích 2.2Kw 3Hp Nhật

g) Động cơ giảm tốc 2.2Kw 3Hp mặt bích tỉ số truyền lớn

g-1) Động cơ giảm tốc mặt bích 2.2Kw 3Hp điều chỉnh tốc độ GVM

  • Đường kính trục 40 mm
  • Các tốc độ trục ra là: từ 198 vòng tới 5 vòng/ 1 phút, mời lựa chọn ở bản vẽ kỹ thuật sau:

Động cơ giảm tốc mặt bích 2.2Kw 3Hp điều chỉnh tốc độ GVM

g-2) Động cơ giảm tốc mặt bích 2.2Kw 3Hp điều chỉnh tốc độ Cycloid

Đường kính trục là: 45 mm

Các tốc độ trục ra là: từ 94 vòng tới 7 vòng/ 1 phút, mời lựa chọn ở thông số bản vẽ sau:

Động cơ giảm tốc mặt bích 2.2Kw 3Hp điều chỉnh tốc độ Cycloid

h) Động cơ hộp số mặt bích 2.2kw 3HP tải nặng RF, KF

h-1) Motor giảm tốc mặt bích RF, KF

Giảm tốc mặt bích R gắn liền motor bích 3HP 2.2kw tạo nên động cơ điện hộp số bánh răng tải nặng thường dùng cho thiết bị nâng hạ, kéo tời hàng trọng tải lớn.

Gồm có giảm tốc RF trục thẳng và giảm tốc K A F mặt bích cốt âm như sau

Motor giảm tốc mặt bích 2.2kw 3HP tải nặng

  • Hình 1: RF, giảm tốc trục thẳng mặt bích
  • Hình 2: Giảm tốc KAF mặt bích cốt âm
  • Hình 3: KA giảm tốc mặt bích trục dương
  • Hình 4: Đầu giảm tốc mặt bích RF khi chưa gắn motor điện

Nhìn vào hình 2, 4 phía trên: có giảm tốc mặt bích K gắn liền motor mặt bích 3HP 2.2kw bánh răng côn K chuyên làm việc nặng, mô men xoắn Nm cao.

Lưu ý: các motor giảm tốc mặt bích 2.2kw 3HP gắn phanh sẽ có thân dài hơn khoảng 10%.

h-2) Động cơ giảm tốc mặt bích RF tải nặng trục thẳng, điều chỉnh tốc độ

Giảm tốc RF mặt bích tải nặng trục thẳng 2.2kw 3hp

Giảm tốc mặt bích tỉ số truyền lớn, điều chỉnh tốc độ, tải nặng 2.2kw 3hp

2) Ứng dụng motor giảm tốc mặt bích 2.2kW 3HP: nâng cửa cống vít me, vít tải bùn, máy xả cuộn tôn

Motor giảm tốc mặt bích 3HP hợp máy cần 200–700 Nm, chạy ngắt quãng hoặc liên tục:

  • Máy nâng cửa cống, cửa phai thủy lợi, cửa van trạm bơm tiêu úng.
  • Kích vít me nâng khuôn, nâng bàn máy ép 2–5 tấn.
  • Vít tải bùn Ø219 sau máy ép bùn, trạm xử lý nước thải.
  • Máy xả cuộn tôn (decoiler) 3 tấn trước máy cắt tôn.
  • Cổng trượt nhà máy 1–1,5 tấn chạy bánh răng thanh răng.

a) Ví dụ: máy nâng cửa cống thủy lợi vít me Tr60 dùng motor giảm tốc mặt bích 2.2kW 1/20

Máy nâng cửa cống thủy lợi vít me dùng motor giảm tốc mặt bích 2.2kW

Cỗ máy và tải:

  • Cửa phai thép 2 x 2 m, cột nước 2 m.
  • Lực nâng ~4 tấn: trọng lượng cửa + ma sát gioăng do áp lực nước.
  • Vít me Tr60 x 9, đai ốc đồng quay trong hộp, vít đi thẳng lên.

Tính chọn motor:

  • Motor 2.2kW 1400 vòng/phút, GV32 tỉ số 1/20 → 70 vòng/phút.
  • Xích 1:1 sang đai ốc: cửa đi 9 mm × 70 ≈ 0,63 m/phút.
  • Mô men quay vít ≈ 40 kN × 0,0278 m × tan(2,95° + 5,9°) + ma sát ổ chặn ≈ 180 Nm.
  • Hộp ra ≈ 9550 × 2,2 / 70 × 0,9 ≈ 270 Nm, dư ~45% cho lúc cửa dính bùn.
  • Góc ren 2,95° nhỏ hơn góc ma sát 5,9°: vít tự hãm, cửa không tự tụt.

Vì sao dùng mặt bích, không dùng chân đế:

  • Bích bắt dưới tấm đỡ trên sàn thao tác, trục ra hướng lên nhông.
  • Sàn cống hẹp 0,8–1 m, không có chỗ cho bệ motor chân đế.
  • Mưa lũ ngập sàn thì motor ở trên cao, khó ngập hộp cực.

3) Ưu điểm motor giảm tốc mặt bích 2.2kW 3HP

  • Ba cỡ trục 32, 40, 50 mm: mô men ra tới ~1350 Nm ở tỉ số 1/100.
  • Dòng ~5 A ở 380V, khởi động trực tiếp, không cần sao–tam giác.
  • Có bản 1 pha GVC40 trục 40 mm cho trạm bơm, cống xa lưới 3 pha.
  • Bản phanh GVS-GVEJ-40 giữ tải khi mất điện cho vít me bước lớn, không tự hãm.
  • Bản điều tốc GVM chỉnh 5–198 vòng/phút, cyclo điều tốc 7–94 vòng/phút.

4) Hỏi đáp motor giảm tốc mặt bích 2.2kW 3HP: trục 32/40/50, nâng vít me, cửa cống, điện 1 pha, sửa lỗi

  • Motor giảm tốc mặt bích 2.2kW chọn trục 32, 40 hay 50? Tỉ số tới 1/25 chọn GV32 (mô men ra ~338 Nm). 1/30–1/50 chọn GV40 (405–675 Nm). 1/60–1/100 chọn GV50 (810–1350 Nm).
  • 2.2kW nâng cửa cống 5 tấn bằng vít me được không? Được, với vít Tr70 x 10, tỉ số 1/30, cửa đi ~0,47 m/phút. Mô men vít ~270 Nm; GV40 1/30 ra ~405 Nm.
  • Vít me nâng có cần motor phanh không? Không, nếu vít ren hình thang bước nhỏ (góc ren dưới 4°) vì tự hãm. Vít bi hoặc ren nhiều đầu mối thì cần bản phanh GVS-GVEJ.
  • Cống xa không có điện 3 pha dùng gì? Dùng bản 1 pha GVC40, trục 40 mm. Hoặc motor 3 pha + biến tần 1 pha vào 3 pha ra 2,2kW, khởi động mềm hơn khi cửa dính bùn.
  • So với hộp trục vít NMRV75 cùng 2.2kW? Cùng tỉ số 1/30, GV40 ra ~405 Nm; NMRV75 ~330 Nm vì hiệu suất trục vít ~72%. NMRV75 lợi khi cần trục vuông góc, trục âm 35 mm.
  • Motor 2.2kW kéo vít tải bùn Ø219 dài 8 m được không? Được, với bùn sau ép ~1,5–2 tấn/giờ, vít quay 30–40 vòng/phút. Bùn dính nên tính hệ số ma sát lớn, công suất cần ~1,2–1,5 kW.
  • Mặt bích GV40 kích thước bao nhiêu để làm tấm đỡ? Bích ngũ giác 274,5 x 300 mm. Khoét lỗ đúng vòng định vị, khoan theo lỗ bích thật khi nhận hàng.
  • Lắp motor treo ngược, trục hướng lên được không? Được. Báo kiểu lắp khi đặt hàng để châm dầu đúng mức. Nút thông hơi luôn ở điểm cao nhất.
  • Lần đầu vận hành máy nâng cửa cần gì? Lắp công tắc hành trình trên, dưới trước khi chạy điện. Chạy thử không tải, ghi dòng ~3 A. Cửa mắc thì dòng vọt, cắt máy ngay.
  • Đấu điện 380V thế nào? Motor 220/380V đấu sao trên lưới 380V. Đảo chiều bằng 2 khởi động từ có khóa liên động. Rơ le nhiệt chỉnh ~5,3 A.
  • Máy cửa cống ít chạy, bảo dưỡng ra sao? Mỗi tháng chạy thử 1 lần lên xuống hết hành trình. Bôi mỡ vít me, kiểm tra dầu hộp. Thay dầu 2 năm/lần dù ít chạy.
  • Ẩm, mưa lũ thì bảo vệ motor thế nào? Che mưa cho motor, bịt kín hộp cực. Trước mùa lũ đo cách điện, dưới 1 MΩ thì sấy motor.
  • Cửa lên nửa chừng thì motor nhảy rơ le là sao? Gioăng cửa cạ rác, bùn hoặc ray cong. Hạ cửa xuống, vệ sinh ray. Không tăng chỉnh rơ le cho chạy cố.
  • Motor quay mà vít không lên là bị gì? Đai ốc đồng mòn ren hoặc xích, then bị cắt. Kiểm tra then nhông trước, rồi tới đai ốc.
  • Hộp số kêu gằn khi đảo chiều là sao? Đảo chiều khi motor chưa dừng hẳn. Đặt thời gian trễ 1–2 giây giữa lên và xuống.
