Motor giảm tốc 1 pha 3hp 2.2kw 220v còn gọi là động cơ giảm tốc 1 pha 3Hp 2.2kw 220v. Đây là loại có lực mô men khỏe, trục cốt to lớn, nhưng chỉ cần dùng điện 220v 1 pha, phù hợp cho các vùng dân cư thiếu điện công nghiệp. Sau đây là các thông tin chính về mô tơ giảm tốc 3 ngựa 2.2kw 1 pha.
1) Ứng dụng motor giảm tốc 1 pha 3Hp 2.2kw 220V
Motor giảm tốc 1 pha 2.2kw 3hp chuyên dùng:
- Lắp đặt băng tải, băng chuyền, nâng hạ thang máy
- Máy nghiền thức ăn gia súc, máy nghiền đá
- Máy trộn xi măng, máy luyện kim
- Nâng thiết bị đóng tàu, trộn bột làm bánh.
2) Ưu điểm motor giảm tốc 220v 3Hp 2.2kw 1 pha
- Là dòng động cơ giảm tốc 1 pha công suất lớn
- Chạy điện dân dụng 220v dễ lắp đặt và vận hành
- Điện áp 1 pha an toàn hơn so với điện 3 pha
- Hiệu suất cao, tiêu tốn ít điện năng
- Giá thành rẻ, được hàng ngàn nhà máy sử dụng
3) Cấu tạo motor giảm tốc 1 pha 3Hp 2.2kw
Motor giảm tốc 1 pha 3 ngựa 2.2kw có cấu tạo gồm:
- Stator: là phần cố định của motor, có các cuộn dây được quấn trên lõi thép. Stator tạo ra từ trường khi có dòng điện chạy qua.
- Rotor: là phần quay của motor, có các thanh dẫn điện được đặt trên lõi thép. Khi có từ trường của stator tác động sẽ tạo ra lực điện từ làm rotor quay.
- Giảm tốc: là bộ phận giúp giảm tốc độ của động cơ và tăng mô-men xoắn. Giảm tốc được làm bằng bánh răng và trục, có tỷ số truyền khác nhau.
- Vỏ motor: được làm bằng nhôm hoặc thép, có tác dụng bảo vệ các bộ phận bên trong motor khỏi tác động của môi trường.
4) Thông số kỹ thuật motor giảm tốc 1 pha 3Hp 2.2kw 220V
- Điện áp 1 pha 220v, điện gia dụng
- Tốc độ truyền từ 300 vòng đến 7 vòng/phút
- Các kiểu trục: trục vuông góc, trục thẳng, trục rỗng
- Bánh răng dầy nặng đặc, bền bỉ hạn chế ăn mòn
- Vỏ gang dày nặng giúp sản phẩm làm việc trong môi trường khắc nghiệt
- Chứng chỉ chất lượng xuất khẩu quốc tế

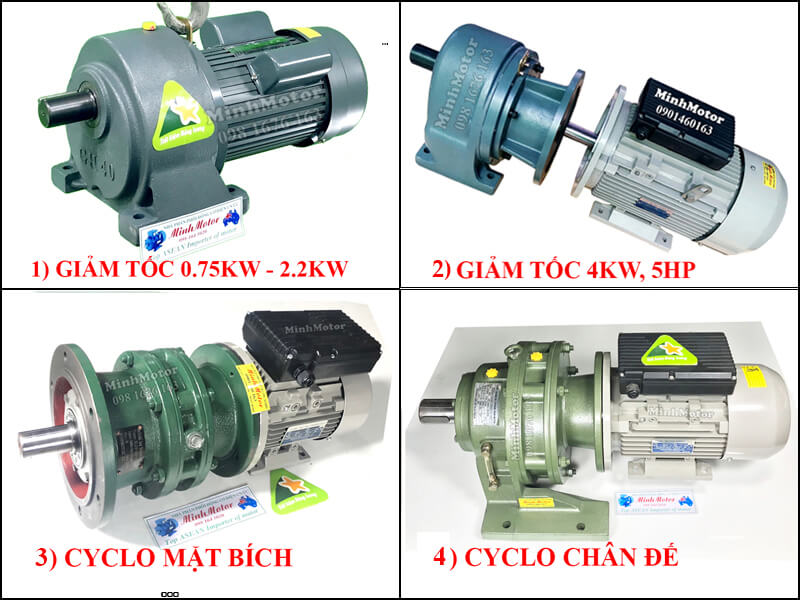

5) Phân loại motor giảm tốc 1 pha 3hp 2.2kw
a) Motor giảm tốc 1 pha 3hp 2.2kw chân đế XWD3
- Đường kính trục: 35mm, rãnh cavet: 10mm
- Tổng dài: 620mm
- Tổng cao: 250mm
- Tâm trục xuống mặt đất: 140mm
- Tổng rộng: 190mm
b) Motor giảm tốc 1 pha 3hp 2.2kw mặt bích XLD3
- Đường kính trục: 35mm, rãnh cavet: 10mm
- Tổng dài: 620mm
- Đường kính mặt bích: 230mm
- Đường kính vành định vị: 170mm
- Tổng rộng: 190mm

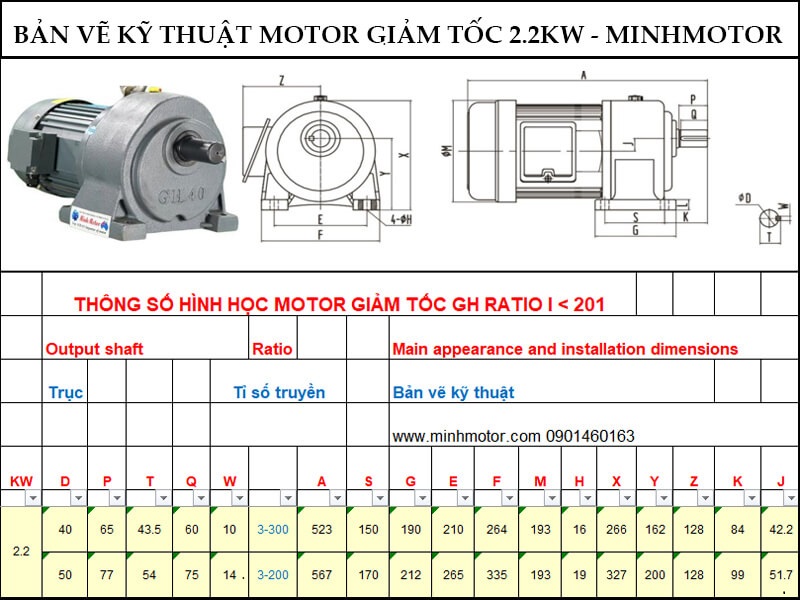

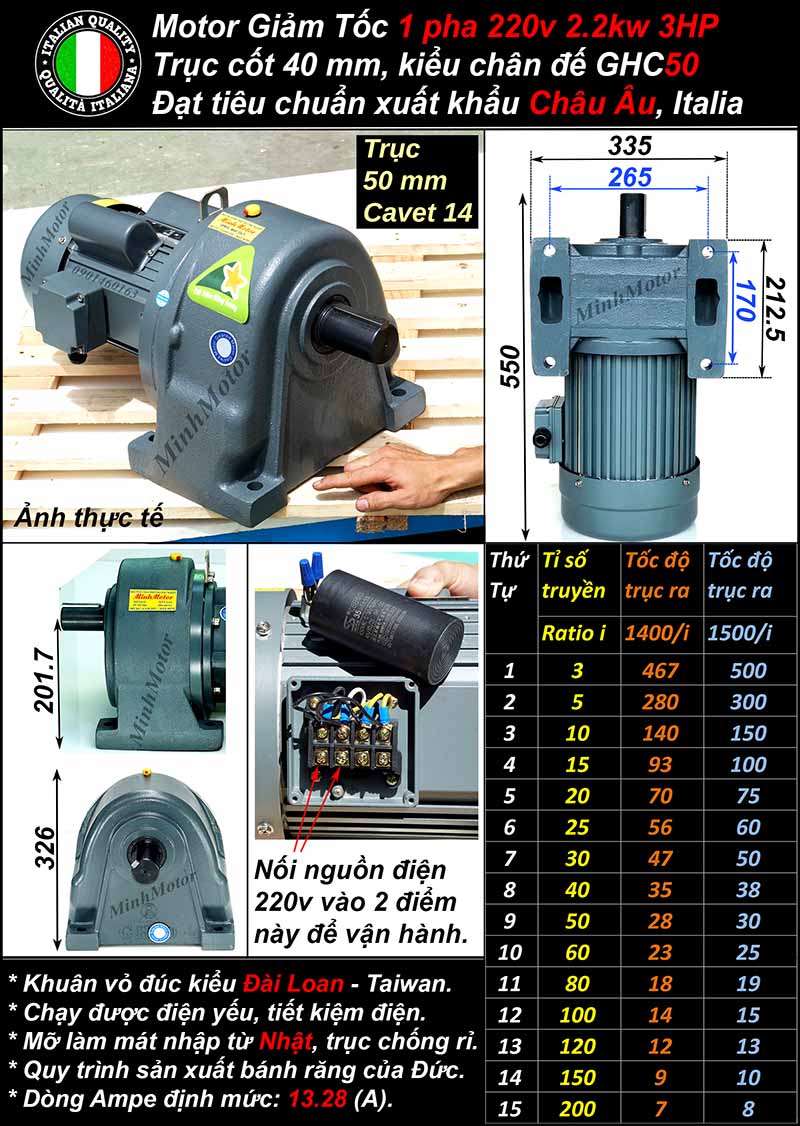

c) Motor giảm tốc 1 pha 3hp 2.2kw 220V chân đế GHC
Loại 1: Động cơ giảm tốc 1 pha 2.2kw 220V chân đế, trục cốt 32
- Đường kính trục: 32 mm. Rãnh cavet: 10 mm motor giảm tốc 1 pha 3hp 2.2kw
- Dòng ampe định mức: 9.34 A
- Mã hàng: GHC motor giảm tốc 1 pha 2.2kw 3HP, 220v, chân đế, trục: 32mm

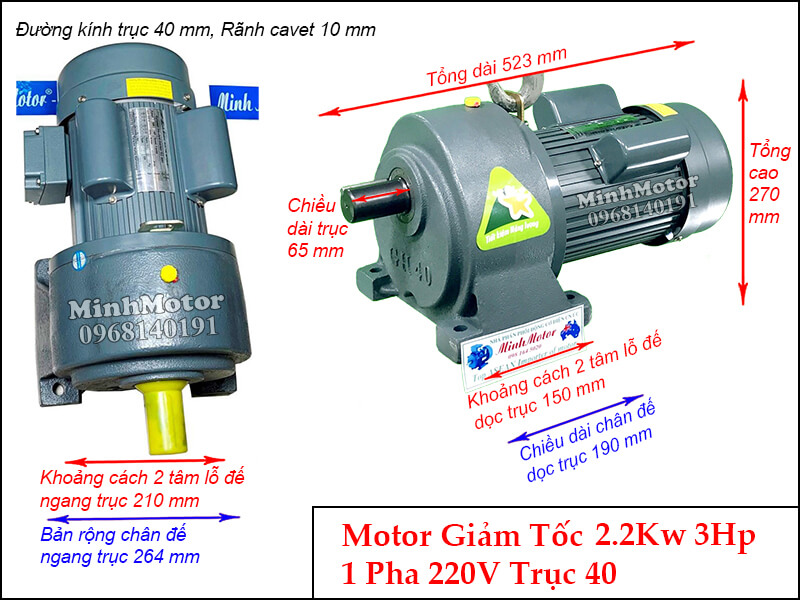

Loại 2: động cơ giảm tốc 1 pha 2.2kw 220V chân đế, trục cốt 40
- Đường kính trục: 40 mm. Rãnh cavet: 10 mm motor giảm tốc 1 pha 3hp 2.2kw
- Dòng ampe định mức: 13.28 A
- Mã hàng: GHC motor giảm tốc 1 pha 2.2kw 3HP, 220v, chân đế, trục: 40mm
- Tổng dài: 500 mm
- Khoảng cách tâm lỗ đế ngang trục 210 mm
- Khoảng cách tâm lỗ đế dọc trục 150 mm
d) Motor giảm tốc 1 pha 3hp 2.2kw mặt bích GVC
Loại 1: Động cơ giảm tốc 1 pha 2.2kw 220V mặt bích, trục cốt 32mm
- Đường kính trục: 32 mm. Rãnh cavet: 10 mm
- Đường kính lỗ mặt bích: 16 mm
- Mã hàng: GVC motor giảm tốc 1 pha 2.2kw 3HP, 220v, mặt bích, trục: 32mm

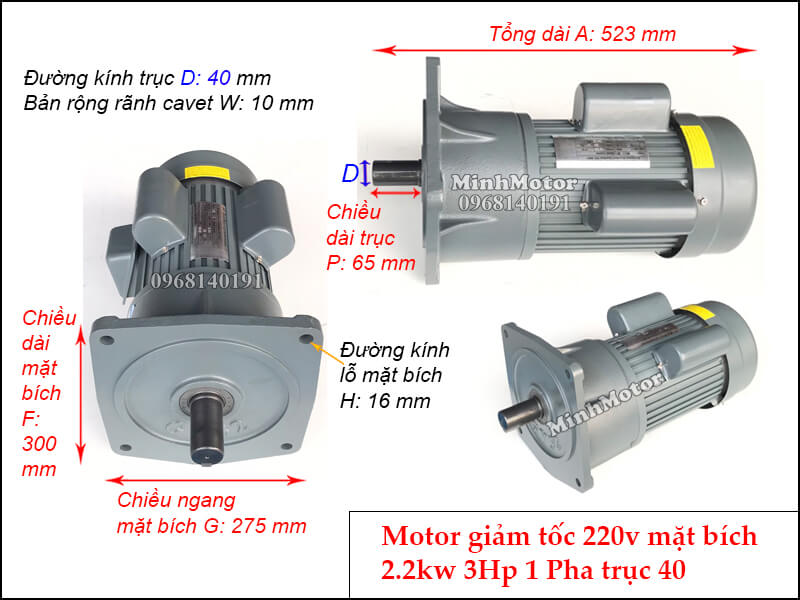

Loại 2: Động cơ giảm tốc 1 pha 2.2kw 220V mặt bích, trục cốt 40mm
- Đường kính trục: 40 mm. Rãnh cavet: 10 mm
- Đường kính lỗ mặt bích: 16 mm
- Dòng ampe định mức: 13.28 A
- Mã hàng: GVC motor giảm tốc 1 pha 2.2kw 3HP, 220v, mặt bích, trục: 40mm
- Tổng dài: 500 mm
- Chiều dài mặt bích: 300 mm
- Chiều ngang mặt bích: 274.5 mm
e) Motor giảm tốc 1 pha 3hp 2.2kw 220V trục thẳng cyclo
Loại 1: Motor giảm tốc 1 pha 3hp 2.2kw XWD3 chân đế
- Đường kính trục ra: 35mm
- Tổng chiều dài: 504 mm
- Tổng chiều cao: 632mm
- Tổng chiều ngang: 290mm
- Kiểu dáng: Chân đế
- Tốc độ trục quay từ: 128 vòng đến 16 vòng/phút
Loại 2: Motor giảm tốc 1 pha 3hp 2.2kw XLD3 mặt bích
- Đường kính trục ra: 35mm
- Tổng chiều dài: 632mm
- Kiểu dáng: mặt bích
- Kích thước đường kính ngoài mặt bích: 260mm
- Dòng ampe định múc motor 13.9 (A)
- Tốc độ trục ra từ: 128 vòng đến 16 vòng/phút
Chi tiết về motor giảm tốc 2.2kw 3hp 1 pha Cyclo, mời khách hàng tham khảo video sau:

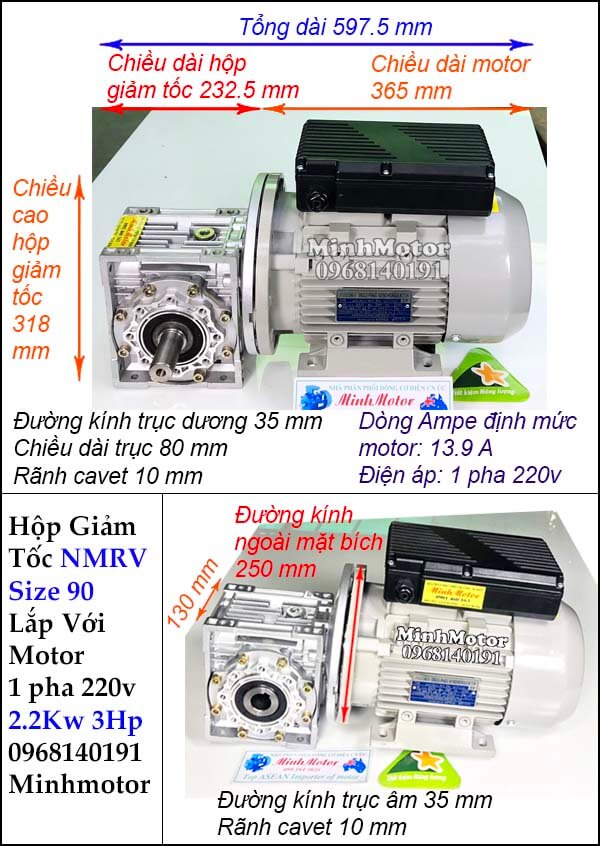

f) Motor giảm tốc 1 pha 3hp 2.2kw trục vuông góc RV
Loại 1: Thông số kỹ thuật động cơ giảm tốc 1 pha 2.2kw 3HP 220V NMRV, trục vuông góc cốt dương
- Đường kính trục dương: 35 mm. Rãnh cavet: 10 mm
- Đường kính bích motor: 250 mm
- Chiều dài trục: 80 mm
- Tổng chiều cao: 318mm
- Tổng chiều dài: 585mm
Loại 2: Kích thước động cơ giảm tốc 1 pha 2.2kw 3HP 220V NMRV trục vuông góc cốt âm
- Đường kính trục âm: 35 mm. Rãnh cavet: 10 mm
- Đường kính bích motor: 250 mm
- Tổng chiều cao: 318mm
- Tổng chiều dài: 585mm
- Dòng ampe định mức: 13.9 (A)

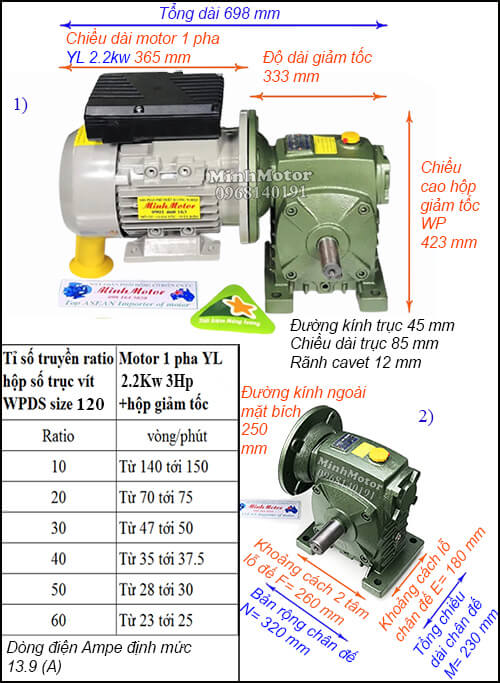

g) Motor giảm tốc 1 pha 3hp 2.2kw WPDS hộp số cốt ngang
Motor 1 pha 220V 2.2kw 3hp gắn Hộp giảm tốc WPDS size 120 trục trên mặt bích
- Đường kính trục lớn: 45mm
- Dòng ampde định mức: 13.9(A)
h) Motor giảm tốc 1 pha 3hp 2.2kw WPWDO hộp số trục ngửa
Motor 1 pha 220V 2.2kw 3hp gắn Hộp giảm tốc WPWDO size 120 có thể úp hoặc ngửa
i) Motor giảm tốc 1 pha 3hp 2.2kw trục vuông góc dạng đứng
Motor 1 pha 220V 2.2kw 3hp gắn Hộp giảm tốc WPWDKT size 120 trục ra vông góc dạng đứng
6) Lựa chọn tốc độ motor giảm tốc 1 pha 3hp 2.2kw
Mời tính ratio, tỉ số truyền như sau
- Ratio = 100, giảm 100 lần, trục ra = 1400/100 = 14 vòng
- Ratio = 5, tỉ số truyền 5, miền nam còn hay gọi là 1/5 hay 1: 5 giảm tốc độ đi 5 lần; thì tốc độ trục ra là 1400/5 = 280 vòng/phút. Tương tự như vậy
- Ratio = 10, tỉ số truyền 10, giảm đi 10 lần, thì tốc độ trục ra là 1400/10 = 140 vòng
- Ratio= 20, giảm 20 lần, trục ra = 1400/20 = 70 vòng
- Ratio = 30, giảm 30 lần tốc độ trục ra= 1400/30 = 47 vòng
- Ratio = 50, giảm 50 lần, trục ra =1400/50 = 28 vòng
- Ratio = 60, giảm 60 lần, trục ra = 1400/60 = 23 vòng
Video vận hành đấu điện vào motor giảm tốc 1 pha 2.2kw 3HP
Giảm tốc chân đế hoặc mặt bích đều đấu như sau
Video Tất cả các loại giảm tốc 1 pha 220v
7) Bảng giá motor giảm tốc 1 pha 3hp 2.2kw
Sau đây là bảng giá motor giảm tốc 1 pha 2.2kw 3hp cập nhật trung bình cả nước các mã hàng phổ biến dưới đây:
- Động cơ giảm tốc 1 pha 3HP 2.2kw cốt âm RV khoảng: 6.000.000 - 7.200.000đ
- Động cơ giảm tốc 1 pha 3HP 2.2kw cốt dương RV khoảng: 6.300.000 - 7.500.000đ
- Động cơ giảm tốc 1 pha 3HP 2.2kw WPDS khoảng: 6.125.000 - 7.250.000đ
- Động cơ giảm tốc 1 pha 3HP 2.2kw trục thẳng chân đế GHC khoảng: 6.200.000 - 7.100.000
- Động cơ giảm tốc 1 pha 3HP 2.2kw mặt bích GVC khoảng: 6.500.000 - 7.520.000
