Motor giảm tốc 1 pha 1.1kw 1.5hp 1100w còn gọi là động cơ giảm tốc 1 pha 1.5Hp 1.1kw 220v. Sau đây là thông tin kỹ thuật chi tiết các loại phổ biến nhất trên thị trường:
1) Ứng dụng motor giảm tốc 1 pha 1.1kw 1.5Hp 1100w
- Máy trộn xi măng, máy luyện kim
- Nâng thiết bị đóng tàu, sản xuất khẩu trang.
- Dùng lắp đặt băng tải, máy nghiền thức ăn gia súc
- Cửa cuốn, thang máy, xe nâng hàng
2) Ưu điểm motor giảm tốc 220v 1.1kw 1.5hp
- Là dòng động cơ giảm tốc 1 pha công suất lớn
- Chạy điện dân dụng 220v dễ lắp đặt và vận hành
- Điện áp 1 pha an toàn hơn so với điện 3 pha
- Giá thành rẻ, được hàng ngàn nhà máy sử dụng
- Hiệu suất cao, tiêu tốn ít điện năng
3) Cấu tạo motor giảm tốc 1 pha 1.1kw 1.5hp
Motor giảm tốc 1 pha 1.5 ngựa có cấu tạo gồm:
- Stator: là phần cố định của motor, có các cuộn dây được quấn trên lõi thép. Stator tạo ra từ trường khi có dòng điện chạy qua.
- Rotor: là phần quay của motor, có các thanh dẫn điện được đặt trên lõi thép. Khi có từ trường của stator tác động sẽ tạo ra lực điện từ làm rotor quay.
- Vỏ motor: được làm bằng nhôm hoặc thép, có tác dụng bảo vệ các bộ phận bên trong motor khỏi tác động của môi trường.
- Giảm tốc: là bộ phận giúp giảm tốc độ của động cơ và tăng mô-men xoắn. Giảm tốc được làm bằng bánh răng và trục, có tỷ số truyền khác nhau.
4) Thông số kỹ thuật motor giảm tốc 1 pha 1.1kw 1.5hp 1100w
- Điện áp 1 pha 220v, đấu điện đảo chiều quay trục tùy ý.
- Đường kính trục dương, đường kính trục âm
- Chất liệu: gang, thép, đồng, bánh răng nhiệt luyện chống mòn. Độ bền: 6-8 năm
- Khả năng tiết kiệm điện: IE2, tiêu chuẩn xuất khẩu Châu Âu
- Dòng ampe định mức khi chạy hết tải: 9.34 (A)
5) Phân loại motor giảm tốc 1 pha 1.5Hp 1.1kw 1100w
a) Motor giảm tốc 1 pha 1.5Hp 1.1kw 220V trục thẳng cyclo

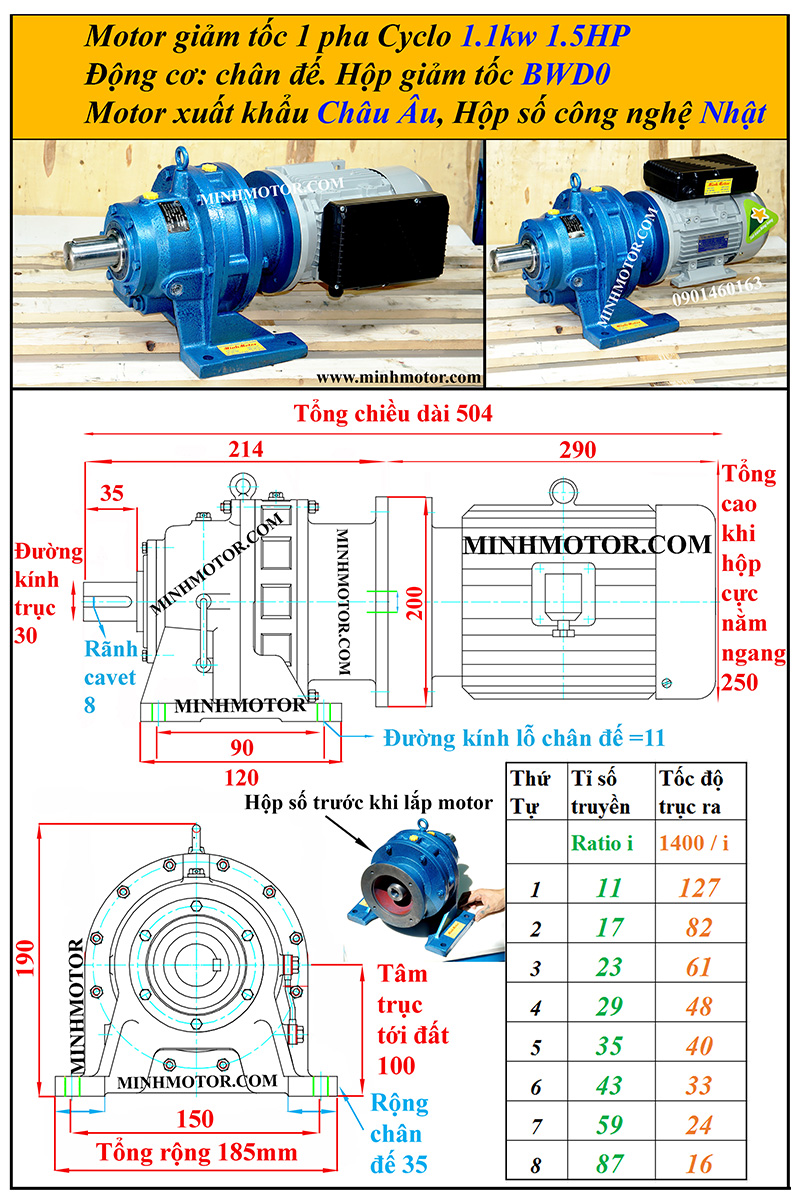

Loại 1: Motor giảm tốc 1 pha 1.5Hp 1.1kw BWD0 chân đế
- Đường kính trục ra: 30mm
- Chiều dài trục: 35mm
- Tổng chiều dài: 504 mm
- Tổng chiều ngang: 185mm
- Tổng chiều cao: 190mm
- Kiểu dáng: Chân đế
- Tốc độ trục quay từ: 125 vòng đến 16 vòng/phút
Loại 2: Motor giảm tốc 1 pha 1.5Hp 1.1kw BLD0 mặt bích
- Đường kính trục ra: 30mm
- Tổng chiều dài: 504mm
- Kiểu dáng: mặt bích
- Kích thước đường kính ngoài mặt bích: 190mm
- Tốc độ trục ra từ: 128 vòng đến 16 vòng/phút
Chi tiết về motor giảm tốc 1.5hp 1.1kw 1 pha Cyclo BWDO, BLDO, mời khách hàng tham khảo video sau:
c) Motor giảm tốc 1 pha 1.5Hp 1.1kw 1100w 220V chân đế GHC
Loại 1: Motor giảm tốc 1 pha 1.1kw 220V chân đế GHC, cốt 32mm thông số như sau:
- Đường kính trục: 32 mm
- Tổng dài: 446 mm
- Khoảng cách tâm lỗ đế ngang trục 170 mm
- Khoảng cách tâm lỗ đế dọc trục 130 mm
- Kích thước chân đế: 162 x 216mm
- Mã hàng: GHC motor giảm tốc 1 pha 1.1kw 1.5Hp, 220v, chân đế, trục: 32mm
Loại 2: Motor giảm tốc 1 pha 1.1kw 220V chân đế GHC, cốt 40mm thông số như sau:
- Đường kính trục: 40 mm
- Tổng dài: 473 mm
- Khoảng cách tâm lỗ đế ngang trục 210 mm
- Khoảng cách tâm lỗ đế dọc trục 150 mm
- Kích thước chân đế: 190 x 264 mm
- Mã hàng: GHC motor giảm tốc 1 pha 1.1kw 1.5Hp, 220v, chân đế, trục: 40mm
d) Motor giảm tốc 1 pha 1.5Hp 1.1kw 1100w 220V mặt bích GVC
Loại 1: Motor giảm tốc 1 pha 1.1kw 220V mặt bích GVC, cốt 32 mm
- Đường kính trục: 32 mm.
- Đường kính lỗ mặt bích: 13.5 mm
- Dòng ampe định mức: 9.34 A
- Tổng dài: 446 mm
- Chiều dài mặt bích: 242 mm
- Chiều ngang mặt bích: 223 mm
- Mã hàng: GHC motor giảm tốc 1 pha 1.1kw 1.5Hp, 220v, chân đế, trục: 32mm
Loại 2: Motor giảm tốc 1 pha 1.1kw 220V mặt bích GVC, cốt 40 mm
- Đường kính trục: 40 mm
- Đường kính lỗ mặt bích: 16 mm
- Tổng dài: 473 mm
- Chiều dài mặt bích: 274.5 mm
- Chiều ngang mặt bích: 300 mm
- Mã hàng: GHC motor giảm tốc 1 pha 1.1kw 1.5Hp, 220v, chân đế, trục: 32mm
d) Motor giảm tốc 1 pha 1.5Hp 1.1kw 220V trục vuông góc RV63
Loại 1: Motor giảm tốc 1 pha 1.1kw 1.5Hp 220v NMRV 63 trục âm
- Đường kính trục: 25mm, cavet 8mm
- Tổng cao: 235mm
- Tổng dài: 458mm
- Lỗ bắt ốc hộp số: 8mm
- Trục ra vuông góc, trục âm. Hộp số xoay 360 độ.
Loại 2: Motor giảm tốc 1 pha 1.1kw 1.5Hp 220v NMRV 63 trục dương
- Đường kính trục dương: 25mm, cavet 8mm
- Tổng cao: 235mm
- Tổng dài: 458mm
- Lỗ bắt ốc hộp số: 8mm
- Trục ra vuông góc, trục dương
e ) Motor giảm tốc 1 pha 1.1kw 1.5hp 220V trục vuông góc RV75
Loại 1: Motor giảm tốc 1 pha 1.1kw 220V NMRV trục dương
- Đường kính trục dương: 28 mm. Rãnh cavet: 8 mm
- Đường kính bích motor: 200 mm
- Chiều dài trục: 50 mm
- Tổng chiều dài: 488.5 mm
Động cơ giảm tốc 1 pha 1.5Hp 1.1kw 220v gắn NMRV vỏ nhôm có thể quay 360 độ
Loại 2: Motor giảm tốc 1 pha 1.1kw 220V NMRV trục âm
- Đường kính trục âm: 28 mm. Rãnh cavet: 8 mm
- Đường kính bích motor: 200 mm
- Tổng chiều dài: 488.5 mm
f) Motor giảm tốc 1 pha 1.1kw 1.5hp 220V trục vuông góc WPDS
Motor 1 pha 220V 1.1kw 1.5Hp gắn Hộp giảm tốc WPDS size 80 trục trên mặt bích
- Đường kính trục ra: 32mm
- Công nghệ Đài Loan
- Tổng ngang: 515 mm
- Tổng cao: 355 mm
Motor 1 pha 220V 1.1kw 1.5Hp gắn Hộp số giảm tốc WPDS size 100 trục trên mặt bích
- Đường kính trục ra: 38mm
- Chiều dài trục: 75mm
- Tổng ngang: 570 mm
- Tổng cao: 430 mm
6) Lựa chọn tốc độ motor giảm tốc 1 pha 1.5Hp 1.1kw 220v
Mời tính ratio, tỉ số truyền động cơ giảm tốc 1 pha 1.5Hp 1.1kw 220v như sau:
- Ratio = 5, tỉ số truyền 5, miền nam còn hay gọi là 1/5 hay 1: 5 giảm tốc độ đi 5 lần; thì tốc độ trục ra là 1400/5 = 280 vòng/phút. Tương tự như vậy
- Ratio = 50, giảm 50 lần, trục ra =1400/50 = 28 vòng
- Ratio = 10, tỉ số truyền 10, giảm đi 10 lần, thì tốc độ trục ra là 1400/10 = 140 vòng
- Ratio= 20, giảm 20 lần, trục ra = 1400/20 = 70 vòng
- Ratio = 30, giảm 30 lần tốc độ trục ra= 1400/30 = 47 vòng
- Ratio = 60, giảm 60 lần, trục ra = 1400/60 = 23 vòng
- Ratio = 100, giảm 100 lần, trục ra = 1400/100 = 14 vòng
Video vận hành đấu điện vào motor giảm tốc 1 pha 1.1kw 1.5Hp
Giảm tốc chân đế hoặc mặt bích đều đấu như sau
