Motor giảm tốc 220v 750w 1pha còn gọi là động cơ giảm tốc 1 pha 0.75kw 1 hp 220v. Đây là những sản phẩm hiếm trên thị trường. Tạo lực mô men khỏe, trục cốt to lớn, nhưng chỉ cần dùng điện 220v 1pha, ích lợi rất nhiều cho các vùng dân cư thiếu điện công nghiệp.
1) Ứng dụng - thông số kỹ thuật motor giảm tốc 220v 750w 1 pha
Motor giảm tốc 220v 750w: chuyên lắp đặt băng tải, máy nghiền thức ăn gia súc, thang máy chở hàng, máy trộn xi măng, máy luyện kim, nâng thiết bị đóng tàu, dây truyền làm vacxin thuốc chống covid 19.
- Cấu tạo: Motor giảm tốc 1 pha 0.75kw 220v khác với loại 380v là có thêm 2 quả tụ
- Tụ đề: giúp mô tơ giảm tốc 1HP 220v khởi động nhanh chóng đạt tốc độ 1400 vòng/phút
- Tụ ngâm: giúp mô tơ giảm tốc 1HP 1 pha bù công suất khi gặp nơi điện yếu
2) Phân loại motor giảm tốc 220v 0.75kw 1pha
a) Motor giảm tốc 220v 750w 1 pha chân đế GHC
a1) Thông số motor giảm tốc 220v 750w 1 pha chân đế GHC, trục 28
- Đường kính trục: 28 mm. Rãnh cavet: 7 mm
- Dòng ampe định mức: 4.87 A
- Tổng dài: 425 mm
- Tổng cao: 187 mm
- Khoảng cách tâm lỗ đế ngang trục: 140 mm
- Khoảng cách tâm lỗ đế dọc trục: 130 mm
a2) Kích thước motor giảm tốc 220v 750w 1 pha chân đế GHC, trục 32
- Đường kính trục: 32 mm. Rãnh cavet: 10 mm
- Dòng ampe định mức: 4.87 A
- Tổng dài: 409 mm
- Khoảng cách tâm lỗ đế ngang trục: 170 mm
- Khoảng cách tâm lỗ đế dọc trục: 130 mm
b) Motor giảm tốc 220v 750w 1 pha mặt bích GVC
b1) Kích thước motor giảm tốc 220v 750w 1 pha mặt bích GVC, trục 28
- Đường kính trục: 28 mm. Rãnh cavet: 7 mm
- Đường kính lỗ mặt bích: 12.5 mm
- Dòng ampe định mức: 4.87 A
- Tổng dài: 372 mm
- Chiều dài mặt bích: 194 mm
- Chiều ngang mặt bích: 180 mm
b2) Tư liệu kỹ thuật motor giảm tốc 220v 0.75kw 1 pha mặt bích GVC, trục 32
- Đường kính trục: 32 mm. Rãnh cavet: 10 mm
- Đường kính lỗ mặt bích: 13.5 mm
- Dòng ampe định mức: 4.87 A
- Tổng dài: 409 mm
- Chiều dài mặt bích: 242 mm
- Chiều ngang mặt bích: 223 mm
c) Motor giảm tốc 220v 750w 1 pha trục ra vuông góc NMRV
c1) Thông số motor giảm tốc 220v 750w trục ra vuông góc NMRV cốt dương
- Đường kính trục dương: 25 mm. Rãnh cavet: 8 mm
- Đường kính bích motor: 200 mm
- Chiều dài trục: 50 mm
- Tổng dài: 417 mm
- Tổng cao: 235 mm
c2) Bản vẽ motor giảm tốc 220v 750w trục ra vuông góc NMRV cốt âm
- Đường kính trục âm: 25 mm. Rãnh cavet: 8 mm
- Đường kính bích motor: 200 mm
d) Motor giảm tốc 220v 750w 1 pha trục vuông góc cốt vào ở dưới WPDA
Hộp giảm tốc WPDA size 70 lắp với motor 0.75kw 1hp 1 pha:
- Đường kính trục: 28 mm
- Chiều dài trục: 60 mm
- Rãnh cavet: 7 mm
e) Motor giảm tốc 220v 750w 1 pha trục vuông góc cốt vào ở trên WPDS
Hộp số WPDA size 70 lắp với motor 0.75kw 1hp 1 pha:
- Đường kính trục: 28 mm
- Chiều dài trục: 60 mm
- Rãnh cavet: 7 mm

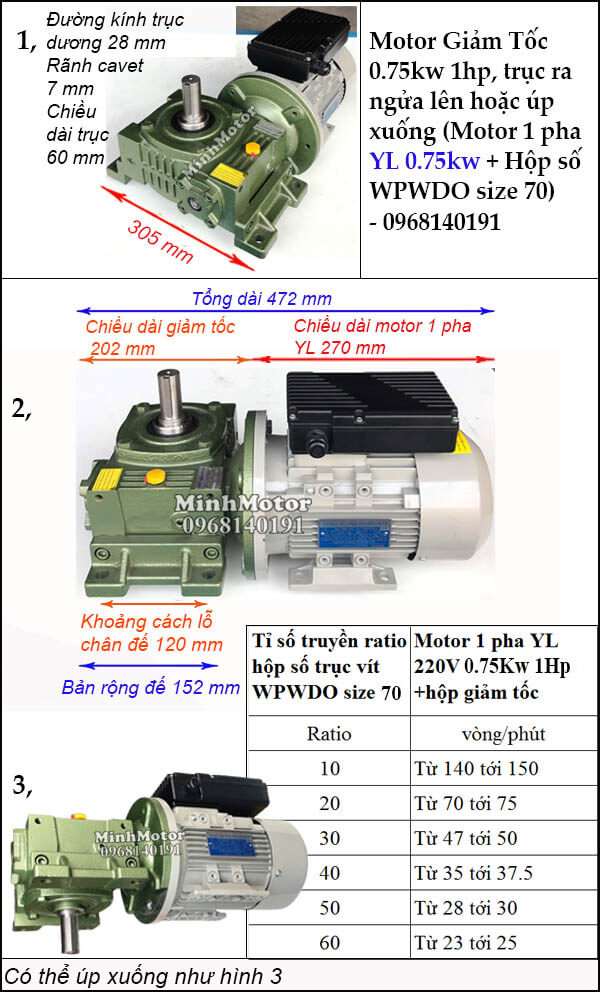

f) Động cơ giảm tốc 1 pha 0.75kW 1HP 220V trục ra ngửa lên trên WPWDO
Motor 0.75kw 1hp 1 pha lắp với hộp giảm tốc WPWO size 70, trục ra ngửa lên hoặc úp xuống tùy ý
- Đường kính trục dương: 28 mm
- Rânh cavet: 7 mm
- Chiều dài trục: 50mm
g) Động cơ giảm tốc 1 pha 0.75kW 1HP 220v WPWDKT motor úp từ tên xuống
Động cơ .0.75kw 1hp lắp với hộp giảm tốc WPWDKT size 70 có thông số sau:
- Đường kính trục dương: 28 mm
- Rãnh cavet: 7 mm
- Chiều dài trục: 60 mm
3) Lựa chọn tốc động cơ giảm tốc 1 pha 0.75kW 1HP 220V
Mời tính ratio, tỉ số truyền của motor giảm tốc 220v 750w như sau
- Ratio = 10, tỉ số truyền 10, giảm đi 10 lần, thì tốc độ trục ra là 1400/10 = 140 vòng
- Ratio= 20, giảm 20 lần, trục ra = 1400/20 = 70 vòng
- Ratio = 30, giảm 30 lần tốc độ trục ra= 1400/30 = 47 vòng
- Ratio = 50, giảm 50 lần, trục ra =1400/50 = 28 vòng
- Ratio = 60, giảm 60 lần, trục ra = 1400/60 = 23 vòng
- Ratio = 100, giảm 100 lần, trục ra = 1400/100 = 14 vòng
- Ratio = 5, tỉ số truyền 5, miền nam còn hay gọi là 1/5 hay 1: 5 giảm tốc độ đi 5 lần; thì tốc độ trục ra là 1400/5 = 280 vòng/phút. Tương tự như vậy
4) Lắp đặt các loại động cơ giảm tốc 1 pha 0.75kW 1HP 220V
Ngoài loại giảm tốc 1 pha GHC trục thẳng như tư liệu phía trên, còn rất nhiều phương pháp truyền động khác như sau

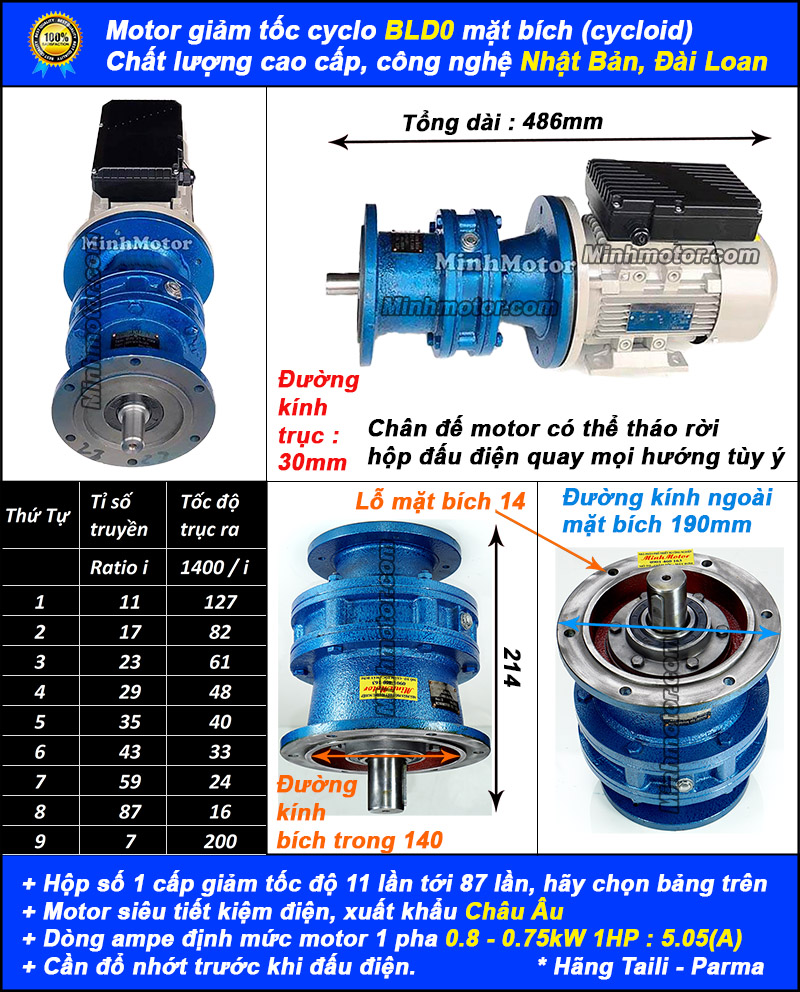

a. Motor giảm tốc 220v 750w trục thẳng GHM, Cycloid
b. Motor giảm tốc 220v 750w 1 pha 1 ngựa, cốt ra vuông góc với cốt vào
5) Điều chỉnh tốc độ động cơ giảm tốc 1 pha 0.75kW 1HP 220V
Mô tơ 750w 220v sau khi gắn hộp điều tốc 1 cấp - hình 9 có tốc độ đầu ra từ 200 - 1000 vòng/ phút
Hình 10- mô tơ 750w lắp với hộp điều chỉnh tốc độ 2 cấp giảm từ 200 - 40 vòng/phút
Video vận hành đấu điện vào motor giảm tốc 1 pha 0.75kw 1HP
Giảm tốc chân đế hoặc mặt bích đều đấu như sau
Video Tất cả các loại mô tơ 750w 1 pha 220v
Chất Lượng Motor giảm tốc 220v 750w 1hp
- Bánh răng dầy nặng đặc, chế tạo theo tiêu chuẩn Châu Âu, bền tới 8 năm
- Mỡ làm mát bánh răng là loại của Nhật Bản, chống mòn và giảm ma sát cao cấp nhất thị trường
- Vỏ Motor giảm tốc 1 pha 0.75kw 220v làm từ gang dày nặng giúp sản phẩm làm việc trong môi trường khắc nghiệt
- Chứng chỉ chất lượng xuất khẩu Châu Âu, hiệp hội Italia và Anh Quốc chứng nhận CQ, CE, CQC, CO
