Động Cơ Điện 3 Pha 300HP 220Kw

Động cơ điện 3 pha 300HP 220kW 4 cực còn gọi là motor điện 3 pha 220kW 300HP. Đây là dòng mô tơ điện công nghiệp công suất rất lớn sử dụng nguồn điện 3 pha 380V/660V, tần số 50Hz, tốc độ khoảng 1.480 vòng/phút. Thiết kế chân đế và mặt bích nên dễ lắp ghép với hộp giảm tốc, máy nghiền, băng tải, máy ép, máy khuấy tải nặng và các dây chuyền sản xuất công nghiệp quy mô lớn.

1) Thông số kỹ thuật motor 300hp 220kw

• Công suất: 220kW (300HP).
• Điện áp: 380V/660V.
• Tần số: 50Hz.
• Số cực: 4 Pole (4 cực).
• Tốc độ định mức: 1.470-1.490 vòng/phút.
• Hiệu suất: 95% đến 97%.
• Hệ số công suất Cosφ: 0,88-0,92.
• Cấp bảo vệ: IP55.
• Cấp cách điện: F hoặc H.
• Chế độ làm việc: S1 liên tục.

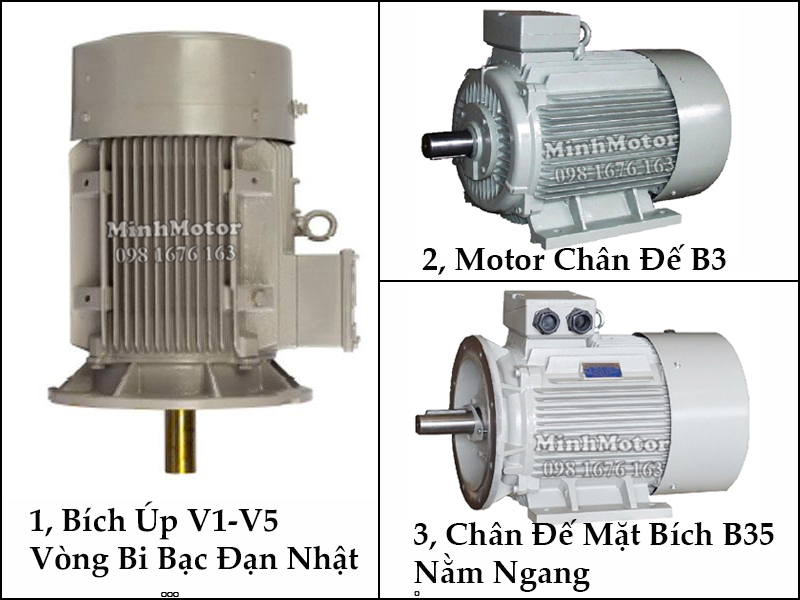

• Kiểu lắp: B3, B35.
• Dòng điện định mức 380V: khoảng 395A đến 420A.
• Dòng điện định mức 660V: khoảng 228A đến 240A.

2) Ứng dụng motor 3 pha 300Hp 220kw 4 cực

• Máy nghiền đá công suất lớn.
• Máy nghiền clinker xi măng.
• Máy nghiền gỗ công nghiệp.
• Máy ép viên nhiên liệu.
• Máy cán thép.
• Băng tải khai khoáng.
• Máy khuấy hóa chất tải nặng.
• Hệ thống quạt công nghiệp lưu lượng lớn.
• Máy bơm công nghiệp công suất cao.
• Dây chuyền sản xuất vật liệu xây dựng.

3) Cấu tạo - ưu điểm motor 300Hp 220kw 4 cực 3 pha

Động cơ gồm stato (Stator - phần tĩnh), rôto lồng sóc (Squirrel Cage Rotor - rôto lồng sóc), trục thép hợp kim, vòng bi (Bearing - bạc đạn) tải nặng, hệ thống quạt làm mát cưỡng bức, hộp cực đấu dây, thân gang đúc cường lực và cụm chân đế mặt bích công nghiệp.

Video cấu tạo bên trong động cơ điện 3 pha 220KW 300hp 380V, MINHMOTOR, 0901460163​

Ưu điểm:

• Mô men xoắn rất lớn.
• Hoạt động liên tục trong môi trường khắc nghiệt.
• Hiệu suất cao, giảm chi phí điện năng.
• Tuổi thọ cơ khí dài.
• Dễ tích hợp biến tần công suất lớn.
• Đáp ứng tải va đập cao.
• Độ tin cậy tốt trong vận hành 24/7.
• Bảo trì thuận lợi.

4) Phân loại motor 300Hp 220kw

a) Motor 300hp 220kw 4 pole chân đế

• Đường kính trục: 95mm
• Tổng chiều dài: 1514mm
• Tổng chiều cao: 1002mm
• Tổng chiều ngang: 726 mm
• Ampe định mức: 395 (A)
• Tốc độ vòng quay trục ra: 1490 vòng/phút
• Mã hàng: Y3-355M1-4 B3

b) Motor 300hp 220kw 4 pole mặt bích

• Kích thước mặt bích: 800 mm
• Đường kính trục: 95 mm
• Lỗ chân đế bắt ốc: 610 mm x630 mm
• Tốc độ vòng quay trục ra: 1490 vòng/phút
• Mã hàng: Y3-355M1-4 B35

c) Motor 300hp 220kw 2 pole chân đế

• Đường kính trục: 75mm
• Tổng chiều dài: 1484mm
• Tổng chiều cao: 1002mm
• Ampe định mức: 378 (A)
• Tốc độ vòng quay trục ra: 2975 vòng/phút
• Mã hàng: Y3-355M1-2 B3

d) Motor 300hp 220kw 2 pole mặt bích

• Kích thước mặt bích: 800 mm
• Đường kính trục: 75 mm
• Lỗ chân đế bắt ốc: 610 mm x560 mm
• Tốc độ vòng quay trục ra: 2975 vòng/phút
• Mã hàng: Y3-355M1-2 B35

e) Động cơ điện 3 pha 300hp 220kw 6 pole

• Đường kính trục: D = 95mm
• Tổng chiều dài motor: L = 1530mm
• Tổng chiều cao thân H AD = 1010mm
• Khoảng cách B  giữa 2 lỗ chân đế dọc trục B= 630 mm
• Khoảng cách A giữa 2 lỗ chân đế ngang trục A= 610mm

• Chiều dài trục E= 170mm
• Rãnh cavet F= 25mm
• Chiều cao tâm trục H= 355mm
• Đường kính lỗ đế K= 28mm
• Với Motor điện mặt bích B35. Đường kính mặt bích P = 800mm
• Motor 220kw 300Hp 6pole mã vỏ: 355L1. Mã vòng bi trục ra mang tải (trục trước): 6322C3, mã bi phía sau đuôi motor: NU322C3

5) Cách lựa chọn động cơ điện 220kW khi chế tạo máy

a. Nguyên tắc lựa chọn động cơ 220kw trong chế tạo máy

Đối với động cơ công suất lớn như 220kW, sai lầm lớn nhất là chỉ nhìn vào công suất mà bỏ qua mô men xoắn đầu ra.

Trong thực tế:

• Máy nghiền cần mô men.
• Máy ép cần mô men.
• Máy khuấy đặc cần mô men.
• Băng tải tải nặng cần mô men.

Do đó kỹ sư cần xác định:

• Tốc độ đầu ra mong muốn.
• Mô men tải cực đại.
• Thời gian làm việc liên tục.
• Hệ số quá tải.
• Loại vật liệu được xử lý.

Sau đó mới chọn hộp giảm tốc và động cơ.

b. Thông số mô men xoắn của động cơ 220kW

Công thức:

T = (9550 × P) ÷ n

Trong đó:

• P = 220kW.
• n = 1480 vòng/phút.

Kết quả:

T ≈ 1.420 N.m

Đây là mô men ngay trên trục động cơ.

c. Momen xoắn khi sử dụng hộp giảm tốc

Hầu hết thiết bị công nghiệp không làm việc ở tốc độ 1.480 vòng/phút.

Ví dụ sử dụng hộp giảm tốc tỷ số truyền 25:1:

• Tốc độ đầu ra ≈ 59 vòng/phút.
• Mô men lý thuyết:

1.420 × 25 = 35.500 N.m

Sau khi trừ tổn thất:

Mô men đầu ra thực tế khoảng 32.000-34.000 N.m.

Nếu dùng tỷ số truyền 40:1:

• Tốc độ đầu ra khoảng 37 vòng/phút.
• Mô men thực tế có thể đạt trên 50.000 N.m.

Đây là lực xoắn phù hợp với:

• Máy nghiền đá công suất lớn.
• Máy nghiền than.
• Máy trộn bê tông đặc.
• Máy ép viên công suất cao.
• Máy khuấy hóa chất độ nhớt lớn.

d. Hướng dẫn chọn động cơ theo từng ứng dụng

Máy nghiền

• Nên dự phòng công suất từ 15-25%.
• Tính theo tải đỉnh chứ không tính theo tải trung bình.

Máy khuấy

• Ưu tiên mô men cao tại tốc độ thấp.
• Tỷ số truyền thường từ 20:1 đến 50:1.

Băng tải

• Cần kiểm tra mô men khởi động lớn nhất khi đầy tải.

Máy ép

• Tính toán theo lực ép cực đại xuất hiện trong chu kỳ sản xuất.

Lời khuyên kỹ thuật quan trọng:

Động cơ điện 220kW chỉ phát huy hiệu quả khi được tính toán đồng bộ với hộp giảm tốc. Trong hầu hết trường hợp, việc tính đúng mô men đầu ra quan trọng hơn việc lựa chọn công suất quá lớn.

6) Cách đấu điện và chọn dây dẫn cho động cơ 3 pha 220kw

a. Cách đấu điện

• Điện áp 380V: đấu tam giác (Delta - tam giác Δ).
• Điện áp 660V: đấu sao (Star - sao Y).

Bắt buộc đối chiếu sơ đồ đấu dây trên bảng tên động cơ trước khi cấp nguồn.

b. Tiết diện dây dẫn phù hợp

Dòng điện định mức khoảng 400A.

Khuyến nghị:

• Cáp đồng CXV 3x240mm².
• Hoặc 2 bộ cáp 3x120mm² đấu song song.
• Khoảng cách xa trên 50m nên tính toán sụt áp thực tế.
• Dây tiếp địa đồng tối thiểu 70mm².

c. Thiết bị đóng cắt phù hợp

Tại thị trường Việt Nam thường sử dụng:

• MCCB 3P 500A.
• MCCB 3P 630A.
• ACB 630A.
• Contactor AC3 từ 400A đến 500A.
• Rơ le quá tải điện tử.
• Soft Starter 220kW.
• Bộ bảo vệ mất pha và lệch pha.

d. Chọn biến tần phù hợp

Đối với động cơ 220kW tải nặng, nên lựa chọn:

• Biến tần 250kW đến 280kW.
• Dòng ra tối thiểu 450A.
• Vector Control (điều khiển véc tơ).
• Torque Control (điều khiển mô men).
• Chế độ Heavy Duty (tải nặng).
• Chức năng giới hạn dòng thông minh.
• Bảo vệ kẹt tải và mất pha.

e. Tủ điện đề xuất

Một tủ điện tiêu chuẩn cho động cơ 220kW nên bao gồm:

• MCCB hoặc ACB phù hợp.
• Bộ khởi động mềm hoặc biến tần.
• Contactor công suất lớn.
• Đồng hồ Volt, Ampe.
• Bộ giám sát điện áp.
• Bộ giám sát thứ tự pha.
• Quạt hoặc điều hòa tủ điện.
• Bộ chống sét lan truyền.

Biến tần giúp giảm dòng khởi động, bảo vệ hộp giảm tốc và kéo dài tuổi thọ cơ khí toàn hệ thống.

7. FAQ giải đáp liên quan đến vận hành, sửa chữa động cơ 220kw 3 pha công suất siêu lớn

a. Dấu hiệu vòng bi sắp hỏng

• Tiếng ù ngày càng lớn.
• Nhiệt độ tăng bất thường.
• Mỡ đổi màu xám hoặc đen.
• Có bột kim loại quanh nắp bi.
• Dòng điện tăng nhẹ.
• Độ rung vượt mức bình thường.
• Xuất hiện tiếng lạo xạo khi quay trục bằng tay.

Khi xuất hiện nhiều dấu hiệu cùng lúc, nên lập kế hoạch thay vòng bi trong đợt dừng máy gần nhất.

b. Bao lâu nên bảo dưỡng vòng bi?

Môi trường sạch:

• Kiểm tra mỗi 6 tháng.
• Châm mỡ mỗi 8-12 tháng.

Môi trường bụi đá, xi măng, khai khoáng:

• Kiểm tra mỗi 2-3 tháng.
• Châm mỡ mỗi 3-6 tháng.

Lịch bảo trì thực tế cần căn cứ thêm vào số giờ vận hành của động cơ.

c. Khi phát hiện tiếng ồn bất thường cần kiểm tra gì trước?

Thứ tự kiểm tra hiệu quả nhất:

1. Nhiệt độ vòng bi.
2. Độ rung động.
3. Tình trạng mỡ bôi trơn.
4. Độ đồng tâm trục.
5. Bulông chân đế.
6. Dòng điện ba pha.
7. Tải cơ khí.
8. Quạt làm mát.
9. Tình trạng rôto.

Không nên tiếp tục vận hành khi xuất hiện tiếng kim loại va chạm kéo dài.

d. Cách sửa chữa lỗi vòng bi và tiếng ồn thường gặp
