Motor DC 48V là động cơ một chiều chạy bộ ắc quy 4 × 12V hoặc pin lithium 48V. Cùng công suất, dòng chỉ bằng 1/2 hệ 24V và 1/4 hệ 12V: dây nhỏ, bộ điều tốc nhỏ, xe chạy được lâu hơn trên cùng dung lượng pin. Danh mục gồm 48V 400W đầu trục xoắn mã 5 lắp hộp số 5GU và 48V 1.1kW trục trơn tốc độ chậm 730 vòng/phút.
Nội dung
1) Motor DC 48V là gì: động cơ 1 chiều chạy ắc quy 4 × 12V
- Động cơ một chiều chổi than, điện áp 48V DC.
- Nguồn: 4 bình ắc quy 12V nối tiếp, pin lithium 48V hoặc nguồn tổ ong 48V.
- Chỉnh tốc bằng bộ PWM DC 48V; đảo chiều bằng đổi cực khi đã dừng.
- Cùng nhóm motor DC: motor DC 12V, motor DC 24V, motor DC 90V, motor DC 220V.
2) Phân loại motor DC 48V: 400W đầu trục xoắn, 1.1kW trục trơn

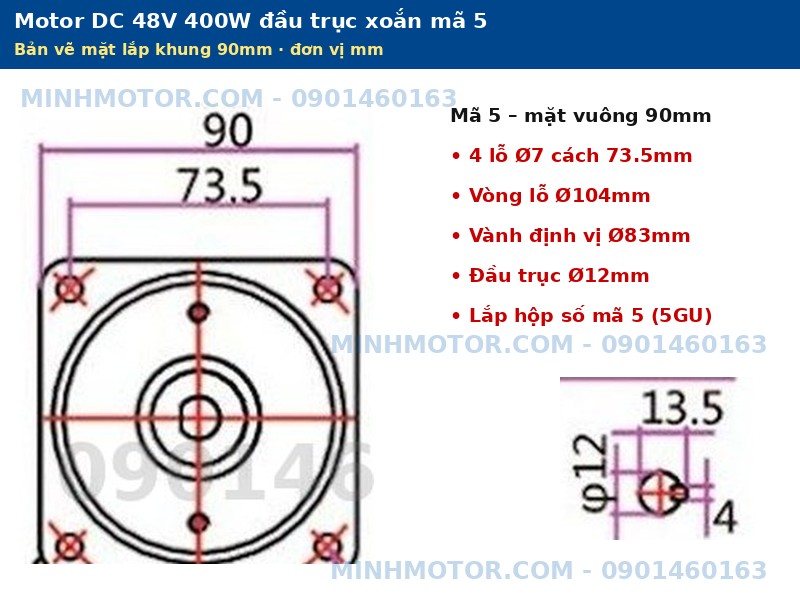

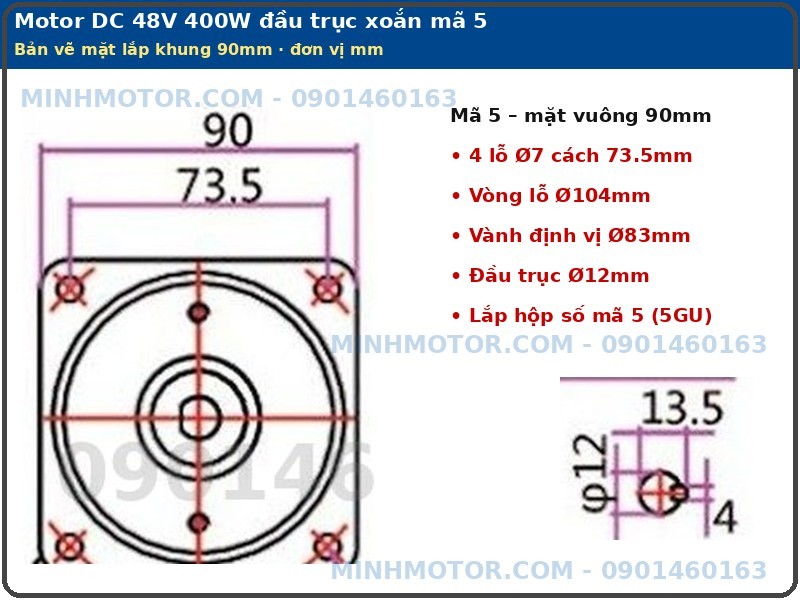

a) Motor DC 48V 400W đầu trục xoắn mã 5 – xe đẩy hàng, AGV, máy nông nghiệp
- Mặt vuông 90mm, 4 lỗ Ø7 trên vòng Ø104, vành định vị Ø83.
- Lắp thẳng hộp số 5GU, trục ra 15mm, tỉ số 1/3 – 1/200.
- Chi tiết: motor DC 48V 400W.

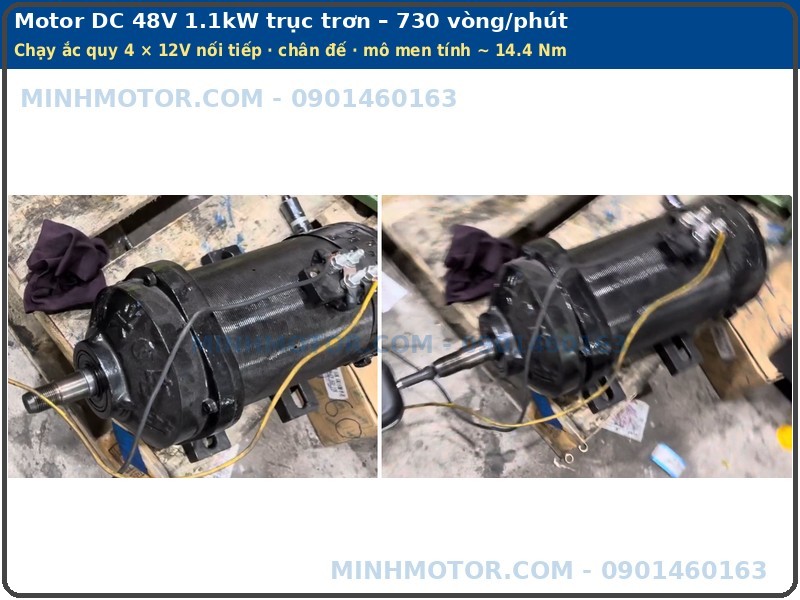

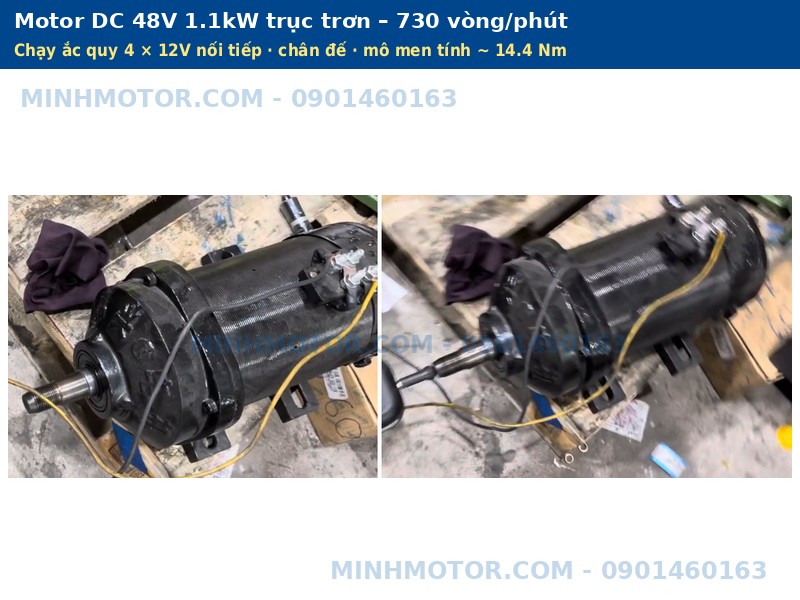

b) Motor DC 48V 1.1kW trục trơn 730 vòng/phút – xe kéo hàng, xe điện công nghiệp
- Tốc độ 730 vòng/phút, mô men tính ~ 14.4 Nm, dòng tính ~ 28.6A.

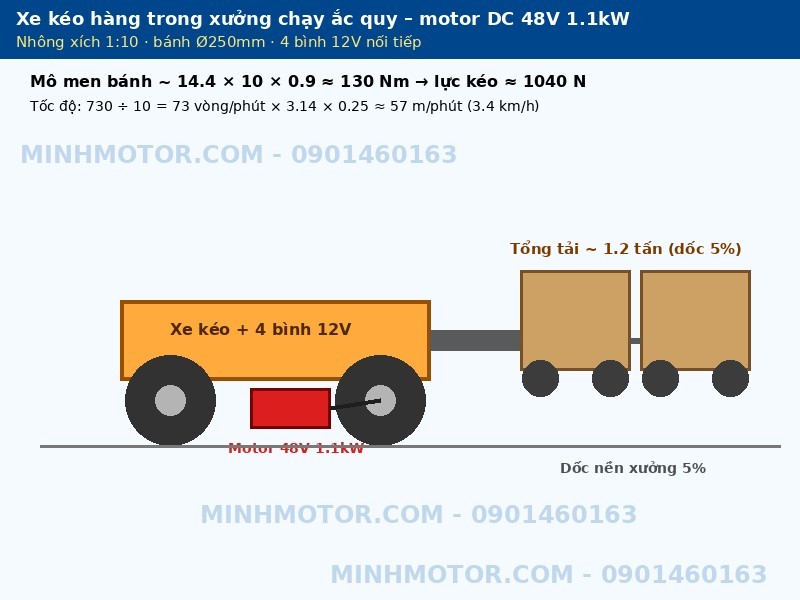

- Thân chân đế, trục trơn: xích 1:10 kéo xe ~ 1.2 tấn tổng tải trên dốc 5%.
- Chi tiết: motor DC 48V 1.1kW.
3) Thông số motor DC 48V có sẵn
| Model | Công suất | Tốc độ | Kiểu lắp | Lắp hộp số |
|---|---|---|---|---|
| 48V 400W mã 5 | 400W | – | Mặt vuông 90mm, đầu trục xoắn | 5GU, trục ra 15mm |
| 48V 1.1kW | 1.1kW | 730 vòng/phút | Chân đế, trục trơn | Xích, puly, khớp nối |
4) So sánh dòng điện motor DC 12V, 24V, 48V cùng công suất
| Công suất | 12V | 24V | 48V |
|---|---|---|---|
| 400W | ~ 42A | ~ 21A | ~ 10.4A |
| 1.1kW | ~ 115A | ~ 57A | ~ 28.6A |
- Dòng tính ở hiệu suất 80%: I = P ÷ (U × 0.8).
- Dòng nhỏ: dây, cầu chì, bộ điều tốc nhỏ hơn; sụt áp trên dây ít hơn.
5) Ưu điểm motor DC 48V
- Dòng bằng 1/2 hệ 24V cùng công suất.
- Chạy thẳng bộ pin 48V của xe điện, hệ năng lượng mặt trời 48V.
- Mô men khởi động lớn, khởi động có tải tốt.
6) Ứng dụng motor DC 48V
- Xe kéo hàng, xe goòng, xe đẩy hàng trong xưởng chạy ắc quy.
- Xe AGV, robot vận chuyển dùng pin 48V.
- Máy nông nghiệp gắn xe: máy rải phân, máy sạ, băng tải nông sản di động.
- Hệ pin mặt trời 48V: cơ cấu xoay, bơm định lượng.
7) Câu hỏi thường gặp về motor DC 48V
- Motor DC 48V dùng mấy bình ắc quy? 4 bình 12V nối tiếp. Chạy lâu chọn ắc quy xả sâu hoặc pin lithium 48V.
- Cho motor DC 48V chạy 24V được không? Được, tốc độ còn khoảng 1/2, công suất giảm; tải nặng có thể không khởi động.
- Cho motor 24V chạy 48V được không? Không. Tốc độ gấp đôi, dòng vọt cao, chổi than và hộp số quá tốc, mau hỏng.
- Motor DC 48V có dùng biến tần được không? Không. Biến tần chỉ cho motor xoay chiều; motor DC dùng bộ PWM.
- Nên chọn motor 48V hay 24V cho xe đẩy hàng? Chọn 48V khi công suất từ 400W trở lên hoặc dây dài: dòng giảm 1/2, pin dùng lâu hơn.
- Pin lithium 48V dùng được không? Được khi BMS chịu dòng liên tục lớn hơn dòng motor và dòng khởi động gấp 3 – 5 lần.
- Motor DC 48V 1.1kW có cần hộp giảm tốc không? Không bắt buộc. 730 vòng/phút qua xích 1:10 đã ra 73 vòng/phút cho bánh xe.
- Motor DC 48V 400W đầu xoắn lắp hộp số nào? Hộp 5GU mã 5, cùng hộp với motor 24V mã 5, trục ra 15mm.
- Motor DC 48V chạy pin mặt trời trực tiếp được không? Được với tải nhẹ khi nắng tốt; hệ ổn định cần ắc quy và bộ sạc 48V.
- Motor DC 48V có giữ tải khi tắt điện không? Không. Tải dốc, tải treo cần phanh hoặc hộp trục vít tỉ số lớn.
- Motor DC 48V có chống nước không? Không. Xe chạy ngoài trời cần che mưa cho motor và bộ điều tốc.
- Xe yếu khi lên dốc thì do đâu? Do ắc quy sụt áp hoặc tải vượt tính toán. Đo điện áp bình khi chạy, tăng tỉ số xích.
- Bộ điều tốc ngắt khi khởi động? Do dòng khởi động vượt ngưỡng bảo vệ. Tăng thời gian tăng tốc hoặc dùng bộ dòng lớn hơn.
- Motor nóng sau 30 phút chạy? Do quá tải hoặc chạy chậm lâu với mô men lớn. Đo dòng, giảm tải hoặc đổi tỉ số.
