Motor DC 90V là động cơ một chiều chạy 90 – 100V DC, thẻ kho ghi chung 90V (100V). Dòng chỉ bằng khoảng 1/4 motor 24V cùng công suất, chạy bằng bộ điều tốc DC 90V. Danh mục gồm 3 mã đầu trục xoắn lắp hộp số GN/GU: 120W mã 4, 350W mã 5, 400W mã 6.
Nội dung

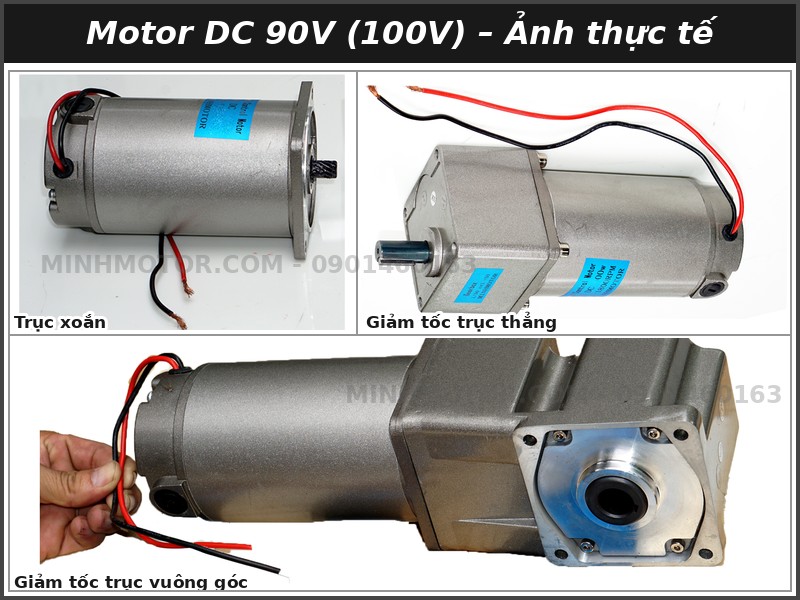

1) Motor DC 90V là gì: động cơ 1 chiều 90 – 100V, dòng nhỏ
- Motor DC chổi than, điện áp 90 – 100V, đầu trục cắt răng.
- Lắp thẳng hộp số GN/GU cùng mã như motor 12V – 24V.
- Cấp bằng bộ điều tốc DC ra 90 – 100V, hoặc 8 bình 12V nối tiếp (96V).
- Cùng nhóm motor DC: motor DC 12V, motor DC 24V, motor DC 48V, motor DC 220V.
2) Phân loại motor DC 90V theo mã khung: mã 4, mã 5, mã 6

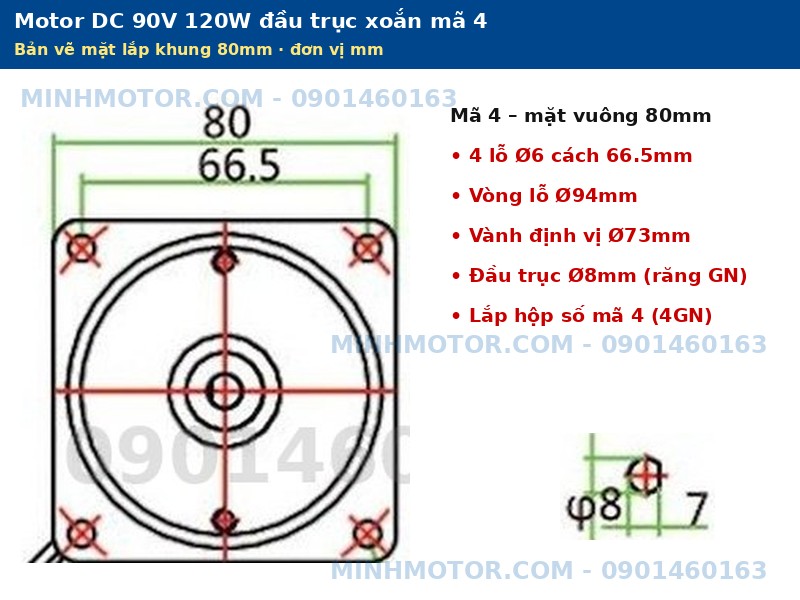

a) Motor DC 90V 120W mã 4 – mặt lắp 80mm, hộp 4GN
- 4 lỗ Ø6 trên vòng Ø94, vành định vị Ø73, đầu trục Ø8.
- Hộp 4GN trục ra 10mm.
- Chi tiết: motor DC 90V 120W.

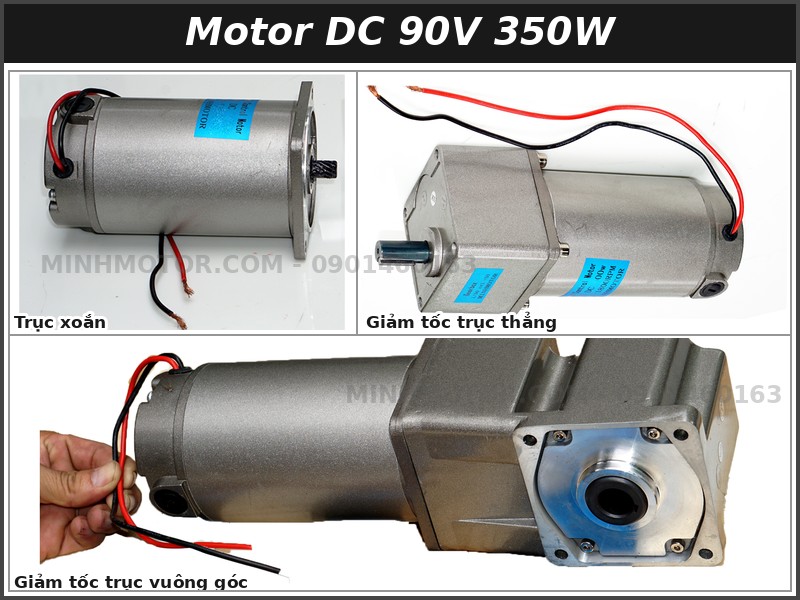

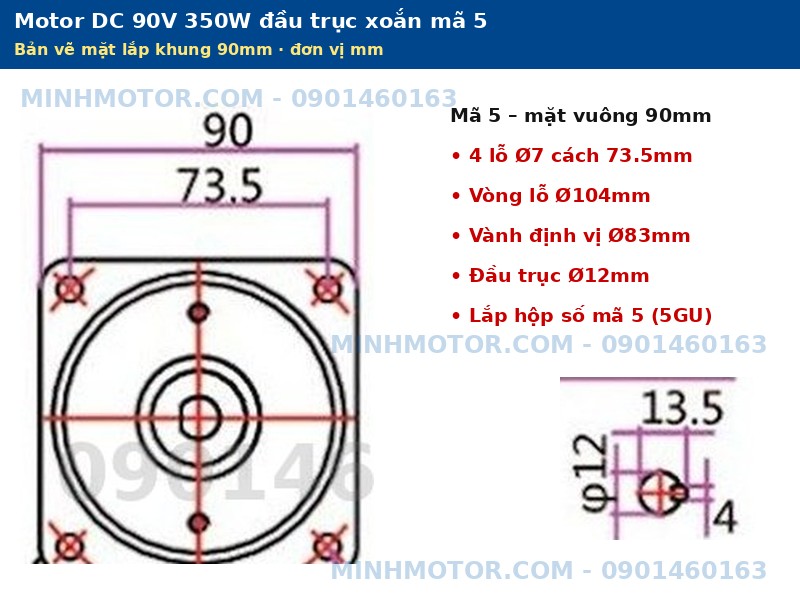

b) Motor DC 90V 350W mã 5 – mặt lắp 90mm, hộp 5GU
- 4 lỗ Ø7 trên vòng Ø104, vành định vị Ø83, đầu trục Ø12.
- Hộp 5GU trục ra 15mm.
- Chi tiết: motor DC 90V 350W.

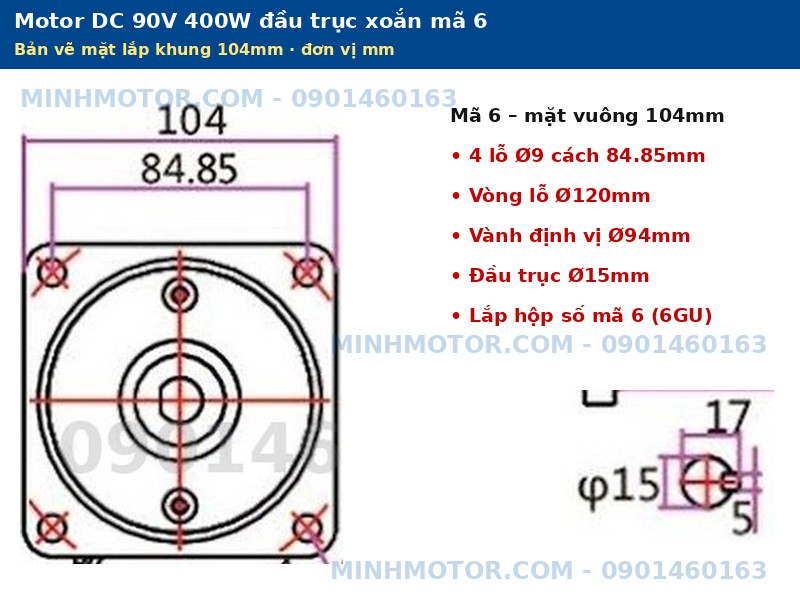

c) Motor DC 90V 400W mã 6 – mặt lắp 104mm, hộp 6GU
- 4 lỗ Ø9 trên vòng Ø120, vành định vị Ø94, đầu trục Ø15.
- Chi tiết: motor DC 90V 400W.
3) Bảng kích thước mặt lắp motor DC 90V
| Kích thước quan trọng nhất | Mã 4 (120W) | Mã 5 (350W) | Mã 6 (400W) |
|---|---|---|---|
| Đường kính đầu trục | 8 mm | 12 mm | 15 mm |
| Mặt vuông | 80 mm | 90 mm | 104 mm |
| Lỗ bắt / vòng lỗ | 4 lỗ Ø6 / Ø94 | 4 lỗ Ø7 / Ø104 | 4 lỗ Ø9 / Ø120 |
| Vành định vị | Ø73 mm | Ø83 mm | Ø94 mm |
| Hộp số | 4GN | 5GU | 6GU |
4) Ưu điểm motor DC 90V
- Dòng bằng khoảng 1/4 motor 24V cùng công suất – dây nhỏ, đi xa ít sụt áp.
- Lắp chung hộp số GN/GU với motor 12V – 24V cùng mã.
- Chỉnh tốc vô cấp bằng bộ điều tốc DC.
5) Ứng dụng motor DC 90V
- Máy đóng gói, máy dán nhãn nhập khẩu dùng motor 90V.
- Băng tải mini, băng tải con lăn chỉnh tốc.
- Máy cuốn chỉ, máy cán nhỏ.
- Xe đẩy, AGV chạy bộ pin 96V.
6) Câu hỏi thường gặp về motor DC 90V
- Motor DC 90V và 100V có khác nhau không? Không. Thẻ kho ghi 90V (100V) cho cùng một loại motor, chạy 90 – 100V DC.
- Cắm motor DC 90V vào hộp chỉnh DC 220V được không? Không. Hộp 220V ra tới ~ 200V, gấp đôi tem motor; motor vượt tốc và cháy cuộn dây.
- Motor DC 90V có cắm thẳng điện 220V được không? Không. Điện lưới là xoay chiều; motor cần bộ điều tốc DC ra 90 – 100V.
- Motor DC 90V có dùng biến tần được không? Không. Biến tần chỉ cho motor xoay chiều.
- Chạy motor DC 90V bằng ắc quy được không? Được với 8 bình 12V nối tiếp (96V).
- Motor DC 90V đầu xoắn chạy không hộp số được không? Không. Đầu trục là bánh răng, phải ráp hộp GN/GU cùng mã.
- Hộp số của motor 24V lắp được motor 90V cùng mã không? Được. Cùng mặt lắp, cùng kiểu răng.
- Chọn mã 4, 5 hay 6? Theo hộp số đang có hoặc mô men cần: mã 4 cho 120W tải nhẹ, mã 5 cho 350W, mã 6 cho 400W tải trung bình.
- Thay motor 90V hỏng trên máy nhập khẩu được không? Được khi cùng mã khung và kiểu răng. Đo mặt vuông, vòng lỗ, đầu trục trước khi thay.
- Cho motor 90V chạy 48V được không? Được, tốc độ còn khoảng 1/2 và công suất giảm.
- Motor DC 90V có giữ tải khi tắt điện không? Không. Tải treo, tải dốc cần phanh hoặc hộp trục vít tỉ số lớn.
- Motor chạy chậm, yếu dù vặn hết núm? Do bộ điều tốc ra thiếu áp, chổi than mòn hoặc tải kẹt. Đo điện áp ra, kiểm tra tải.
- Hộp số kêu sau khi thay motor? Do răng đầu trục chưa vào hết hoặc mặt lắp lệch. Ráp lại cho mặt lắp áp đều 4 góc.
- Motor đánh lửa nhiều? Do chổi mòn, cổ góp bẩn hoặc quá áp. Thay chổi, lau cổ góp, kiểm tra điện áp không vượt 100V.
