Hộp giảm tốc WPDA là dòng hộp giảm tốc trục vít bánh vít để giảm tốc độ quay của động cơ đồng thời tăng mô men xoắn đầu ra. Điểm đặc trưng của WPDA là thiết kế mặt bích lắp trực tiếp động cơ (D) kết hợp kiểu trục ra A, đầy đủ tỉ số truyền 5 tới 100 rất phổ biến ở Việt Nam.
Nội dung
1. Ứng dụng của hộp giảm tốc WPDA
- Băng tải hàng hóa, băng tải thực phẩm.
- Máy trộn nguyên liệu.
- Máy đóng gói tự động.
- Máy khuấy hóa chất.
- Dây chuyền sản xuất gỗ.
- Thiết bị nâng hạ tải trọng vừa và nhỏ.
- Máy ép viên, máy ép cám
- Hệ thống truyền động ngành dệt may.
- Máy chế biến nông sản.
- Thiết bị xử lý nước thải.
2. Ưu điểm của hộp số giảm tốc WPDA
- Đầy đủ các tỷ số truyền từ 1/5 đến 1/60, phù hợp với hầu hết nhu cầu giảm tốc công nghiệp.
- Truyền động bằng tiếp xúc trượt giữa trục vít và bánh vít êm ái, ít tiếng ồn.
- Ở các tỷ số truyền lớn 1/40, 1/50 hoặc 1/60, WPDA có khả năng chống quay ngược tương đối hiệu quả, tăng độ an toàn cho hệ thống nâng hạ.
- Tích hợp mặt bích motor ngay trên thân hộp số giúp giảm sai số lắp ghép và tăng độ ổn định khi vận hành
3. Cấu tạo hộp số WPDA
- Trục vít bằng thép hợp kim nhiệt luyện.
- Bánh vít bằng đồng chống mài mòn.
- Vỏ hộp giảm tốc gang đúc độ cứng cao.
- Trục ra bằng thép chịu tải.
- Vòng bi đỡ trục.
- Phớt dầu làm kín.
- Nút châm dầu.
- Nút xả dầu.
- Kính thăm dầu.
- Mặt bích lắp động cơ.
- Nắp ổ bi và hệ thống làm kín.
4. Nguyên lý hoạt động hộp giảm tốc WPDA trục vít
Motor điện truyền chuyển động trực tiếp tới trục vít thông qua mặt bích gắn motor. Khi trục vít quay:
- Trục vít kéo bánh vít quay.
- Bánh vít truyền chuyển động ra trục tải.
- Tốc độ quay giảm xuống theo tỷ số truyền.
- Mô men xoắn đầu ra tăng lên.
Ví dụ: Tỷ số truyền 1/20 nghĩa là trục vít quay 20 vòng thì bánh vít quay 1 vòng.
5. Thông số kỹ thuật giảm tốc WPDA trục vít
Hộp giảm tốc động cơ WPDA thông tin kỹ thuật như sau:

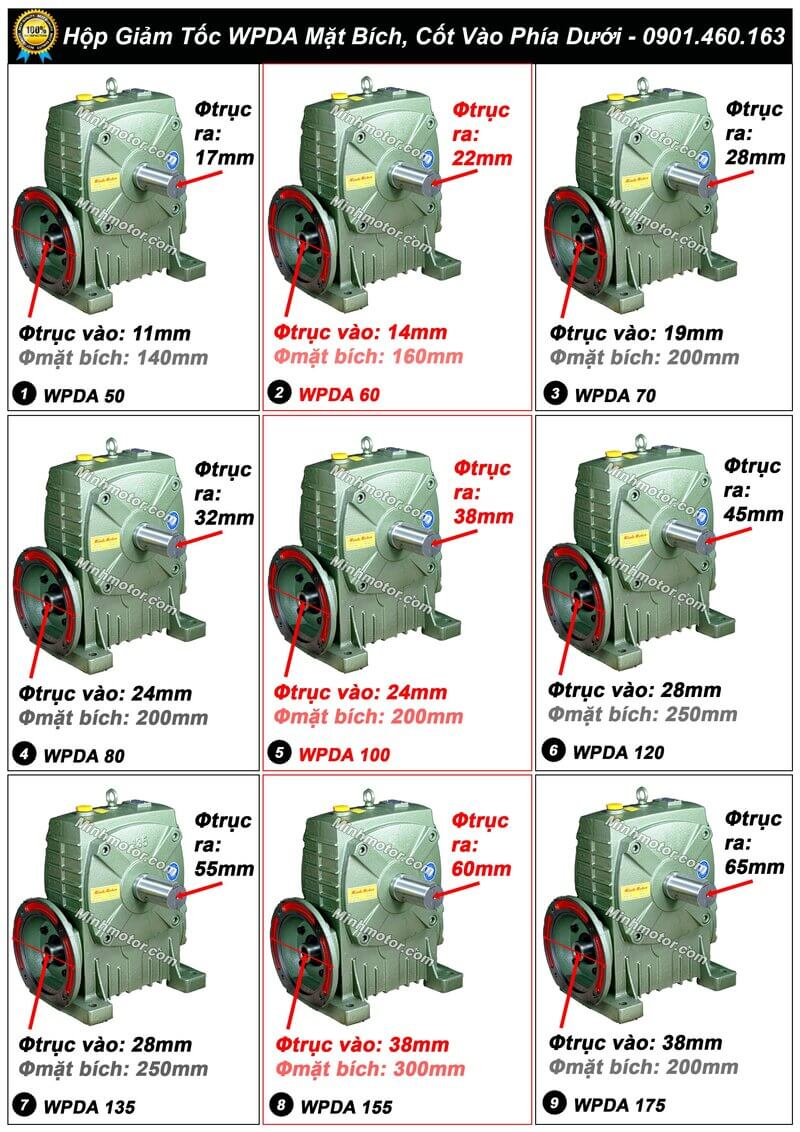

- Kích cỡ, size: 50, 60, 70, 80, 100, 120, 135, 155, 175
- Cốt vào: cốt âm, mặt bích, cốt vào phía trên
- Trục ra: trục dương, vuông góc trục vào
- Lắp được với motor công suất từ: 0.18kw - 15kw
- Tỷ số truyền (số lần giảm tốc): 10, 20, 30, 40, 50, 60
Video các hộp giảm tốc motor WPDA size 60, 70, 80, 100 tại kho hàng MINHMOTOR:
Còn đây là các hộp giảm tốc trục vít WPDA size lớn hơn 120, 135, 150, 175
5. Phân loại hộp số giảm tốc WPDA
- Size 50 - 60
- Ghép với motor 0.12kw - 0.37kw
- Size 70 - 80 - 100
- Ghép với motor 0.75kw - 2.2kw
- Size 120 - 135 -155
- Ghép với motor từ 3kw - 5.5kw
- Size 175 - 200
- Ghép với động cơ 7.5kw - 15kw
6) Cách tính tốc độ ra của hộp giảm tốc WPDA
- Tỷ số truyền i = 10, số vòng ra khoảng 100 tới 20 vòng/phút
- Tỷ số truyền i = 20, số vòng ra khoảng 50 tới 10 vòng/phút
- Tỷ số truyền i = 30, số vòng ra khoảng 33 tới 8 vòng/phút
- Tỷ số truyền i = 40, số vòng ra khoảng 24 tới 5 vòng/phút
- Tỷ số truyền i = 50, số vòng ra khoảng 19 tới 4 vòng/phút
- Tỷ số truyền i = 60, số vòng ra khoảng 17 tới 3 vòng/phút
