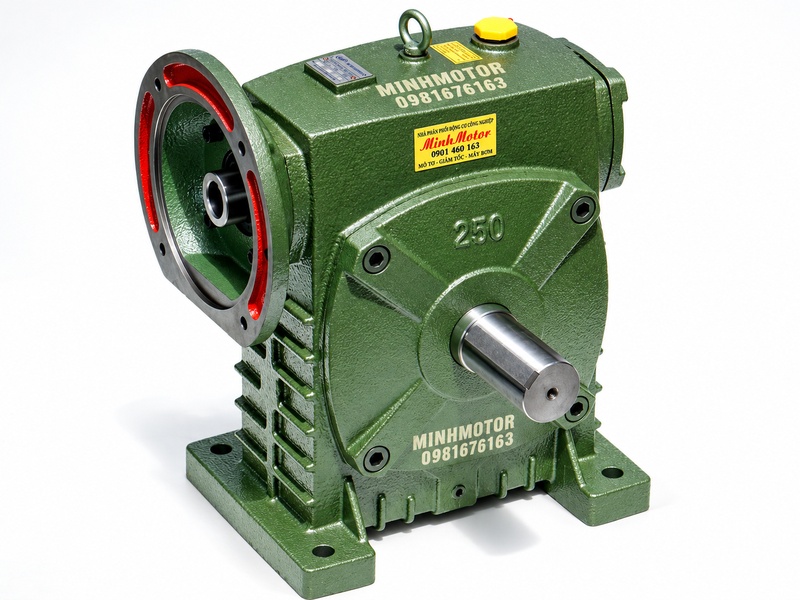

Hộp giảm tốc WPDS là dòng hộp giảm tốc trục vít bánh vít để giảm tốc độ quay của động cơ đồng thời tăng mô men xoắn đầu ra. Điểm đặc trưng của WPDS là thiết kế mặt bích động cơ (D) kết hợp kiểu trục ra đặc và phương án lắp đặt S, đầy đủ tỉ số truyền 5 tới 100 rất phổ biến ở Việt Nam.
Nội dung
1. Ứng dụng của hộp giảm tốc WPDS
- Băng tải hàng hóa, băng tải thực phẩm.
- Máy trộn nguyên liệu.
- Máy đóng gói tự động.
- Máy khuấy hóa chất.
- Dây chuyền sản xuất gỗ.
- Thiết bị nâng hạ tải trọng vừa và nhỏ.
- Máy ép viên, máy ép cám
- Hệ thống truyền động ngành dệt may.
- Máy chế biến nông sản.
- Thiết bị xử lý nước thải.
2. Ưu điểm của hộp số giảm tốc WPDS
- Đầy đủ các tỷ số truyền từ 1/5 đến 1/60, phù hợp với hầu hết nhu cầu giảm tốc công nghiệp.
- Truyền động bằng tiếp xúc trượt giữa trục vít và bánh vít êm ái, ít tiếng ồn.
- Ở các tỷ số truyền lớn, WPDS có khả năng chống quay ngược tương đối hiệu quả, tăng độ an toàn cho hệ thống nâng hạ.
- Mặt bích động cơ tích hợp sẵn giúp tiết kiệm không gian lắp đặt và dễ dàng ghép nối với motor điện.
3. Cấu tạo hộp số WPDS
- Trục vít bằng thép hợp kim nhiệt luyện.
- Bánh vít bằng đồng chống mài mòn.
- Vỏ hộp giảm tốc gang đúc độ cứng cao.
- Trục ra bằng thép chịu tải.
- Vòng bi đỡ trục.
- Phớt dầu làm kín.
- Nút châm dầu.
- Nút xả dầu.
- Kính thăm dầu.
- Mặt bích lắp động cơ.
- Nắp ổ bi và hệ thống làm kín.
4. Nguyên lý hoạt động hộp giảm tốc WPDS trục vít
Khi động cơ điện quay, mô men được truyền trực tiếp qua mặt bích tới trục vít. Trục vít có dạng ren xoắn ăn khớp với bánh vít. Do tốc độ quay của trục vít lớn hơn rất nhiều so với bánh vít nên tạo ra quá trình giảm tốc.
Quá trình này mang lại ba hiệu quả:
- Giảm tốc độ đầu ra.
- Tăng mô men xoắn.
- Ổn định chuyển động truyền động.
Ví dụ tỷ số truyền 1/30 nghĩa là trục vít quay 30 vòng thì bánh vít chỉ quay 1 vòng.
5. Thông số kỹ thuật giảm tốc WPDS trục vít
Hộp giảm tốc động cơ WPDS thông tin kỹ thuật như sau:

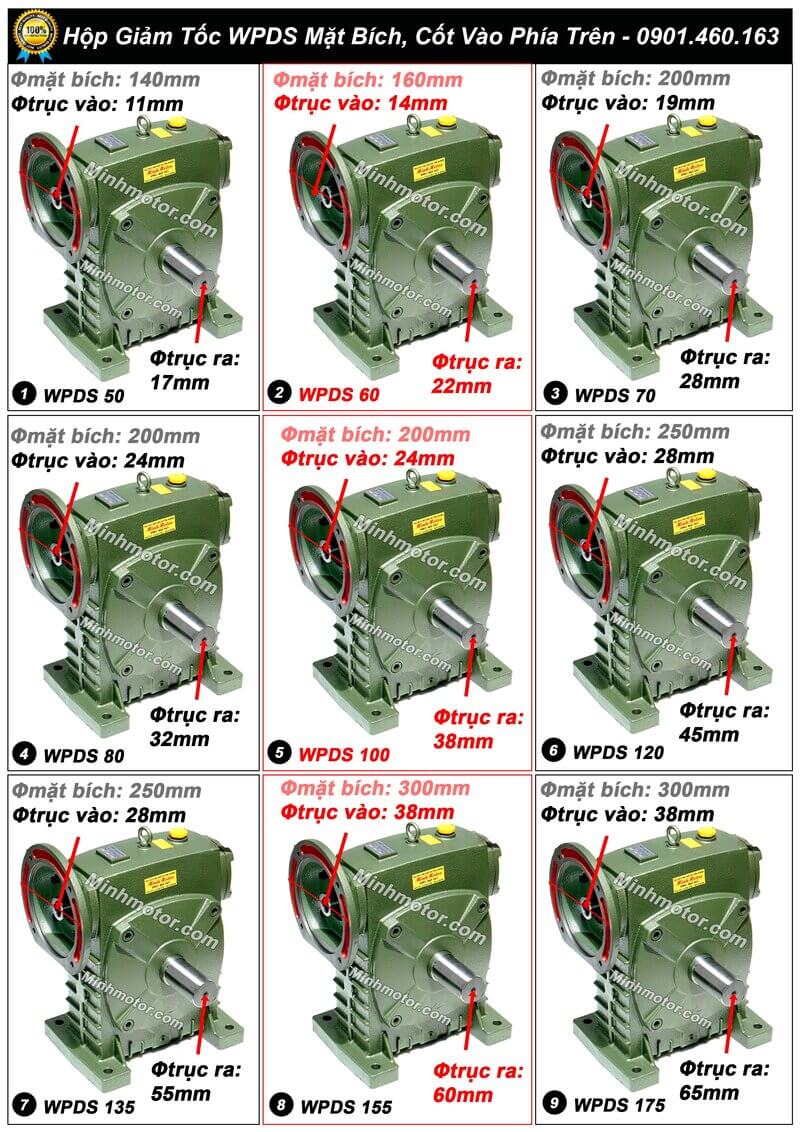

- Kích cỡ, size: 50, 60, 70, 80, 100, 120, 135, 155, 175
- Cốt vào: cốt âm, mặt bích, cốt vào phía trên
- Trục ra: trục dương, vuông góc trục vào
- Lắp được với motor công suất từ: 0.18kw - 15kw
- Tỷ số truyền (số lần giảm tốc): 10, 20, 30, 40, 50, 60
6. Phân loại hộp số giảm tốc WPDS
Nhóm tải nhẹ:

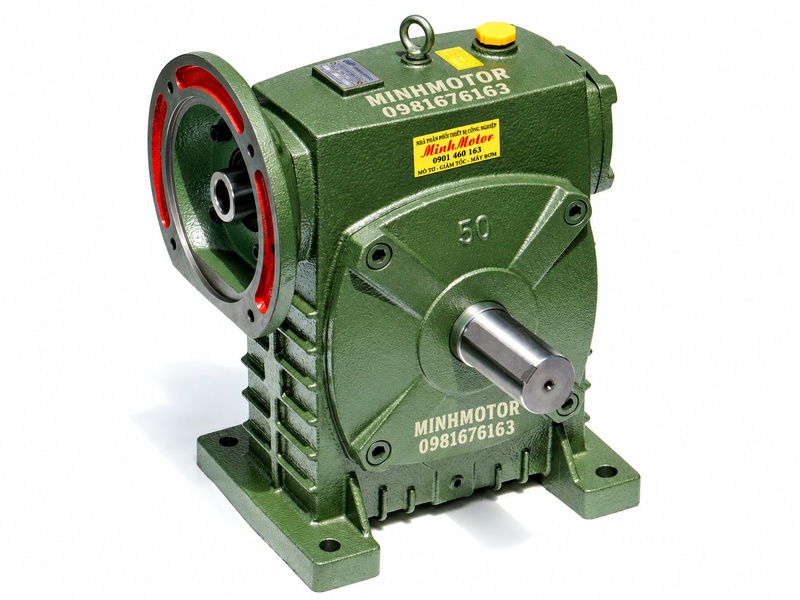

- Size 50 - 60
- Ghép với motor 0.12kw - 0.37kw
Nhóm tải trung bình

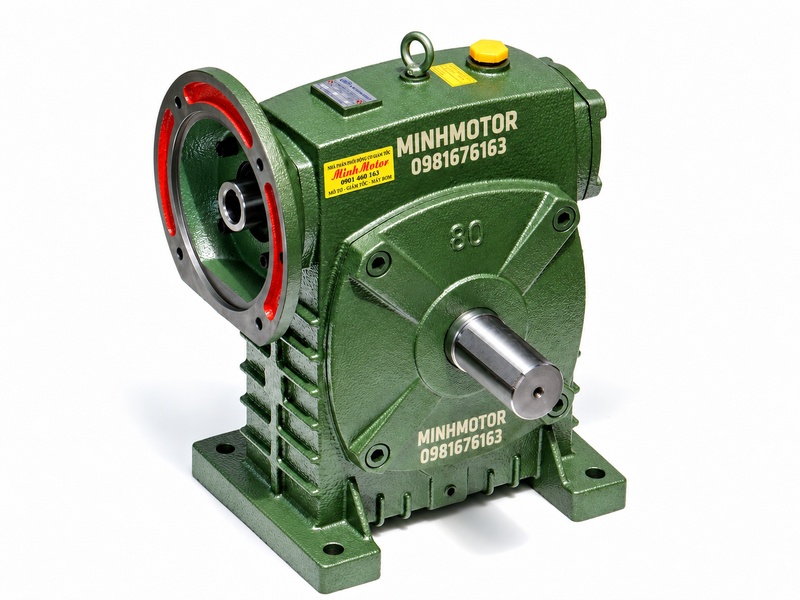

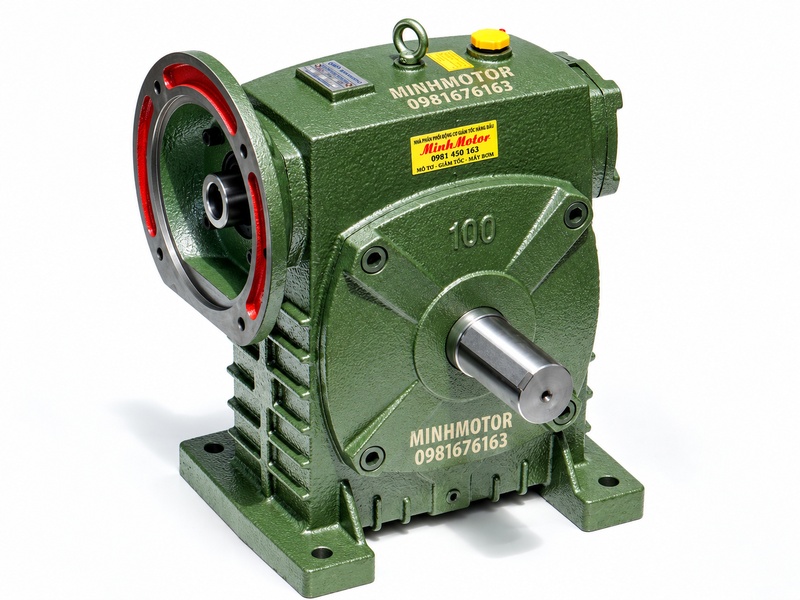

- Size 70 - 80 - 100
- Ghép với motor 0.75kw - 2.2kw
Nhóm tải nặng

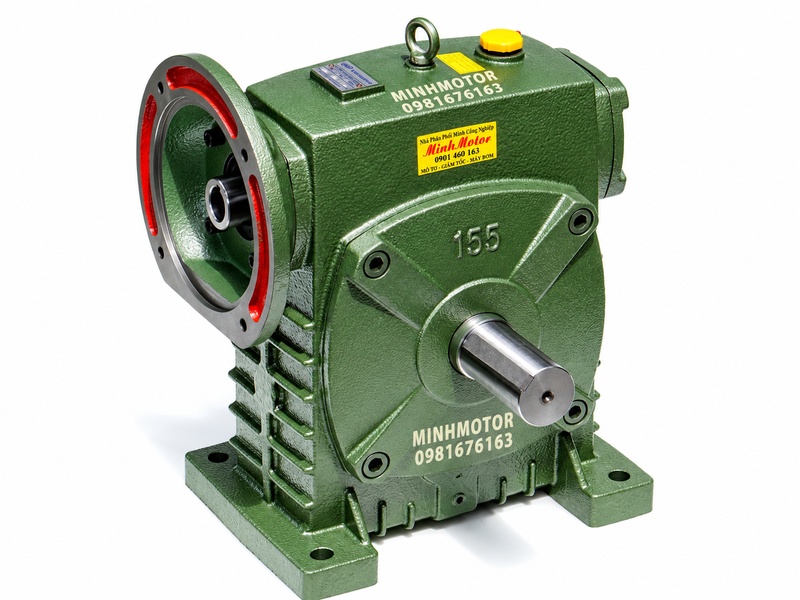

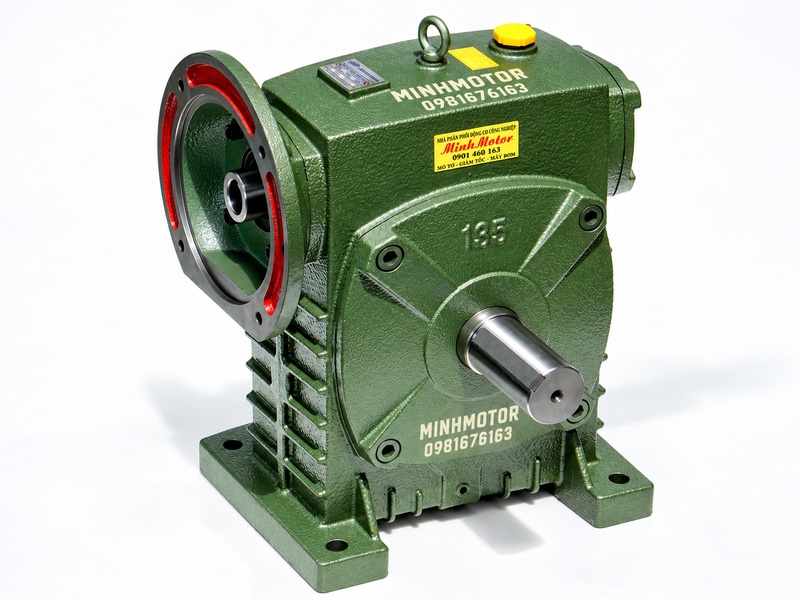

- Size 120 - 135 -155
- Ghép với motor từ 3kw - 5.5kw
Nhóm tải siêu nặng

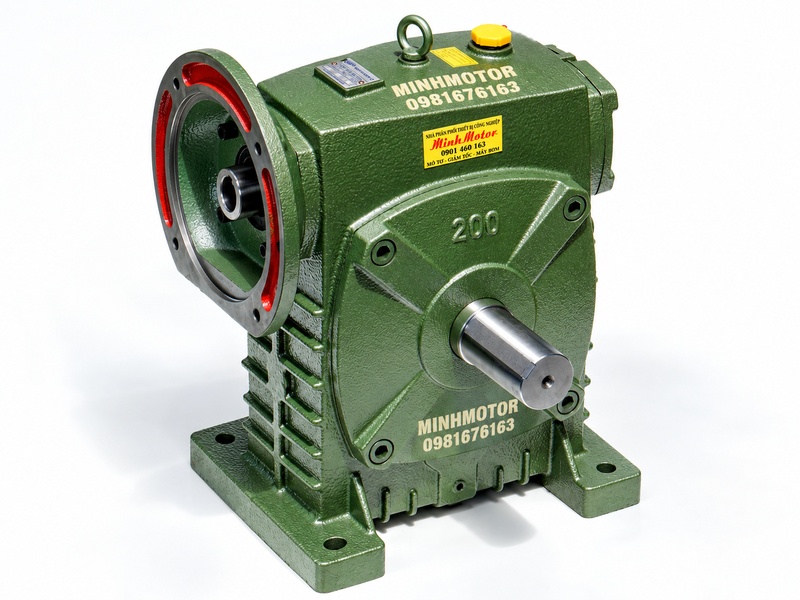

- Size 175 - 200
- Ghép với động cơ 7.5kw - 15kw
7) Cách tính tốc độ ra của hộp giảm tốc WPDS
Các model hộp số WPDS đều có thể lựa chọn nhiều tỷ số truyền khác nhau từ 1/5 đến 1/60 hoặc lớn hơn ở hộp số hai cấp để giảm tốc độ ra, tăng lực momen. Khi lực momen càng lớn, khả năng kéo càng cao thích hợp cho các yêu cầu tải nặng.
Mời lựa chọn tỷ số truyền như sau:
- Tỷ số truyền i = 10, số vòng ra khoảng 100 tới 20 vòng/phút
- Tỷ số truyền i = 20, số vòng ra khoảng 50 tới 10 vòng/phút
- Tỷ số truyền i = 30, số vòng ra khoảng 33 tới 8 vòng/phút
- Tỷ số truyền i = 40, số vòng ra khoảng 24 tới 5 vòng/phút
- Tỷ số truyền i = 50, số vòng ra khoảng 19 tới 4 vòng/phút
- Tỷ số truyền i = 60, số vòng ra khoảng 17 tới 3 vòng/phút
Mời tham khảo video về hộp giảm tốc WPDS tại đây:

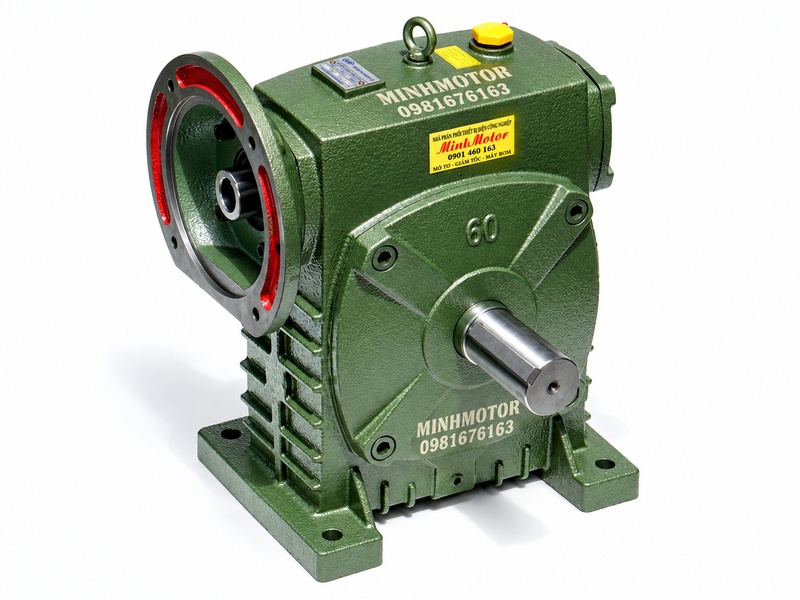

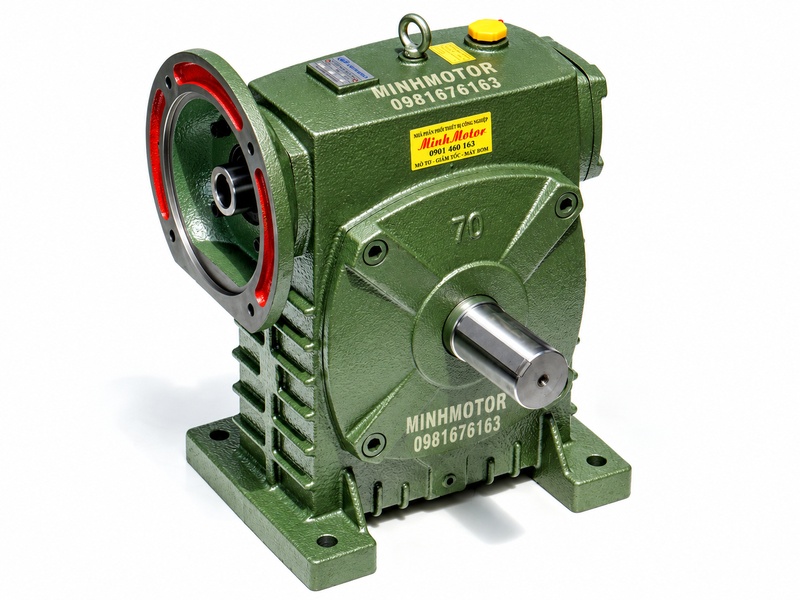

Video các hộp giảm tốc motor WPDS size 60, 70, 80, 100 tại kho hàng MINHMOTOR:

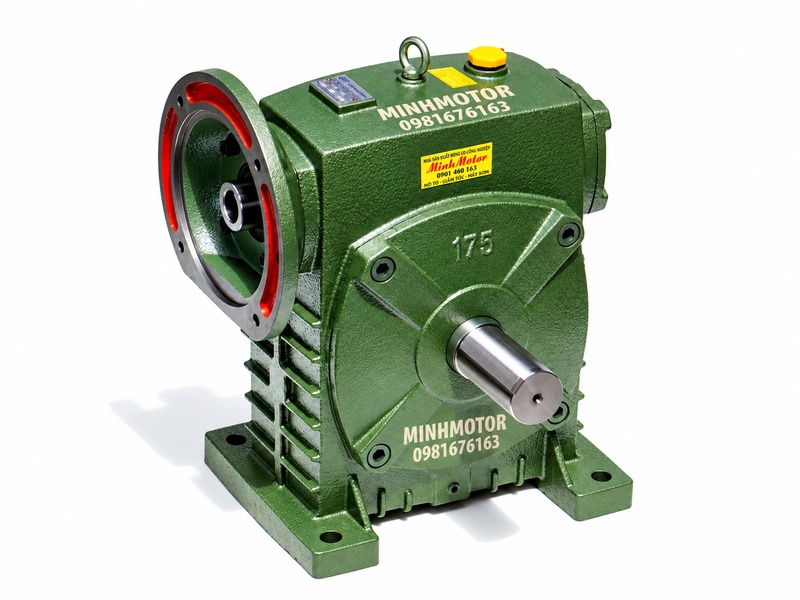

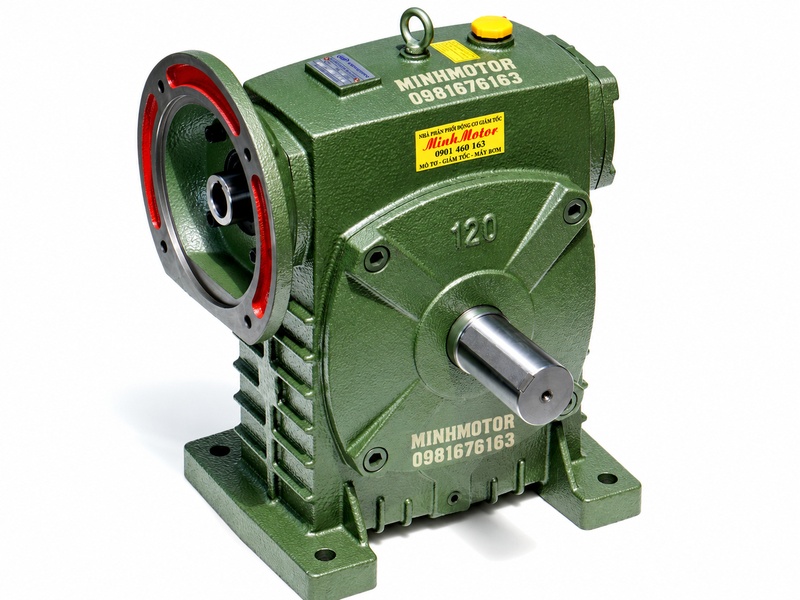

Còn đây là các hộp giảm tốc trục vít WPDS size lớn hơn 120, 135, 150, 175
