Motor DC 220V là động cơ một chiều nam châm vĩnh cửu chạy điện lưới 220V 1 pha qua hộp chỉnh tốc DC. Vặn 1 núm là tốc độ đổi từ vài chục tới 1800 vòng/phút, mô men vẫn giữ khi chạy chậm. Dòng chỉ 2.5 – 4.5A ở 400 – 750W: dây nhỏ, không cần biến tần, không cần ắc quy. Danh mục gồm 400W, 750W trục trơn và 800W đầu trục xoắn mã 7, đủ kiểu chân đế, mặt bích B5, mặt vuông 138mm và ghép hộp giảm tốc.
Nội dung
- 1) Motor DC 220V là gì: động cơ 1 chiều chạy điện lưới, chỉnh tốc vô cấp
- 2) Phân loại motor DC 220V theo công suất: 400W, 750W, 800W đầu trục xoắn
- 3) Bản vẽ kích thước motor DC 220V chân đế, mặt bích B5, mặt vuông 138
- 4) Thông số điện motor DC 220V và hộp chỉnh tốc
- 5) Motor DC 220V ghép hộp giảm tốc bánh răng GHM, GVM và trục vít WPDS, WPDO
- 6) Ưu điểm motor DC 220V
- 7) Ứng dụng motor DC 220V trong xưởng sản xuất
- 8) So sánh motor DC 220V với motor DC 24V và motor 1 pha điều tốc
- 9) Câu hỏi thường gặp về motor DC 220V
1) Motor DC 220V là gì: động cơ 1 chiều chạy điện lưới, chỉnh tốc vô cấp
- Stator nam châm vĩnh cửu (PMDC), rotor quấn dây, 2 chổi than; 2 dây ra.
- Điện áp tem 200V DC; hộp chỉnh tốc lấy 220V xoay chiều, ra điện 1 chiều chỉnh được.
- Tốc độ tỉ lệ gần thuận với điện áp: 50% núm ≈ 900 vòng/phút ở motor 1800 vòng/phút.
- Đảo chiều bằng cách đổi cực 2 dây khi motor đã dừng.
- Thuộc nhóm motor DC; cùng cấp với motor DC 24V và motor DC 12V chạy ắc quy.
2) Phân loại motor DC 220V theo công suất: 400W, 750W, 800W đầu trục xoắn

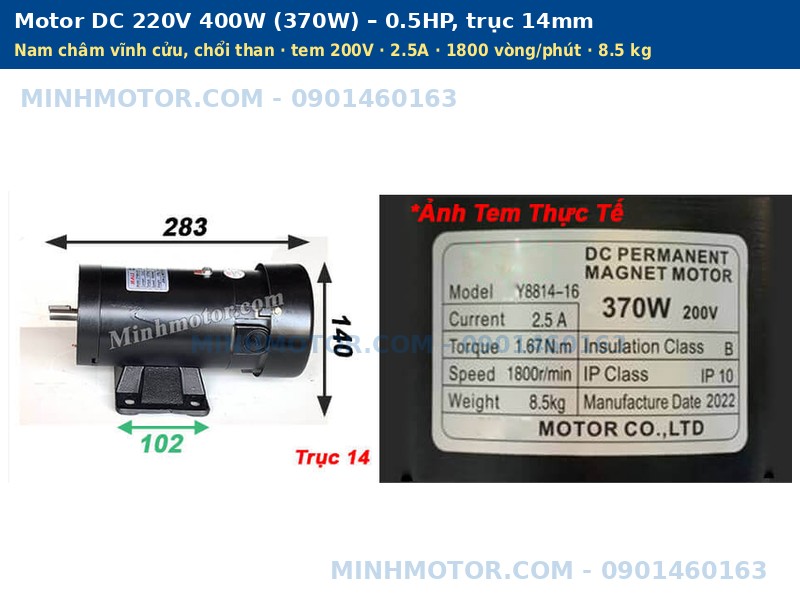

a) Motor DC 220V 400W (0.5HP) – trục 14mm, máy cuốn màng, băng tải chiết rót

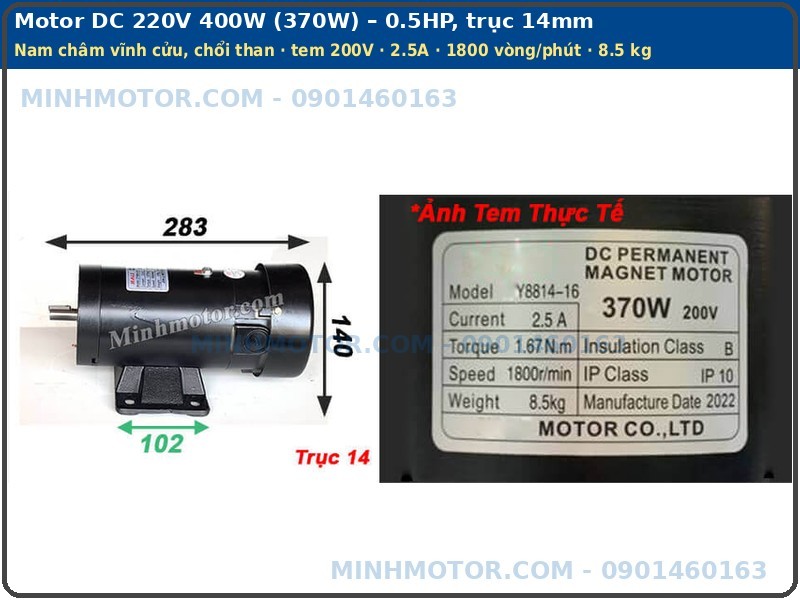

- Tem 370W – 200V – 2.5A – 1.67 Nm – 1800 vòng/phút, nặng 8.5 kg.
- Có chân đế B3, mặt bích B5 Ø160, mặt vuông 138mm, đầu trục xoắn mã 6.
- Chi tiết, bảng tỉ số truyền: motor DC 220V 400W.

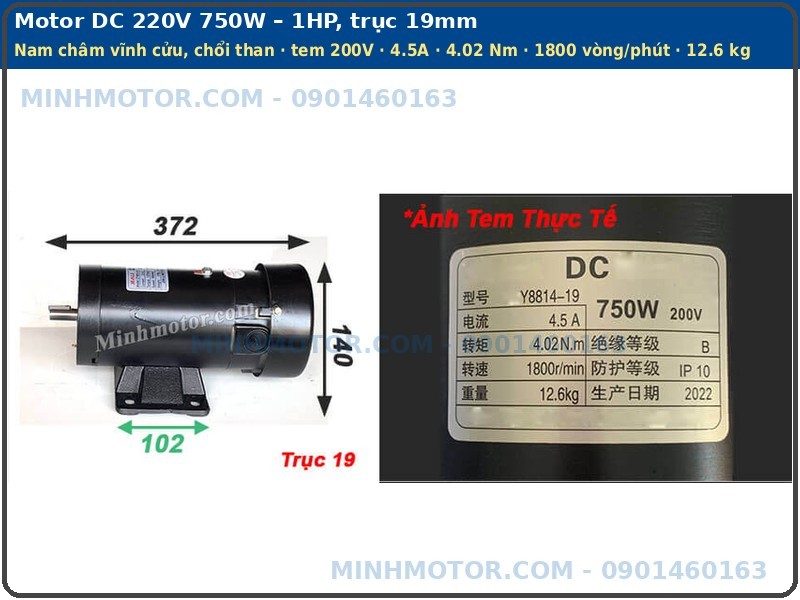

b) Motor DC 220V 750W (1HP) – trục 19mm, băng tải lò sấy, máy cán

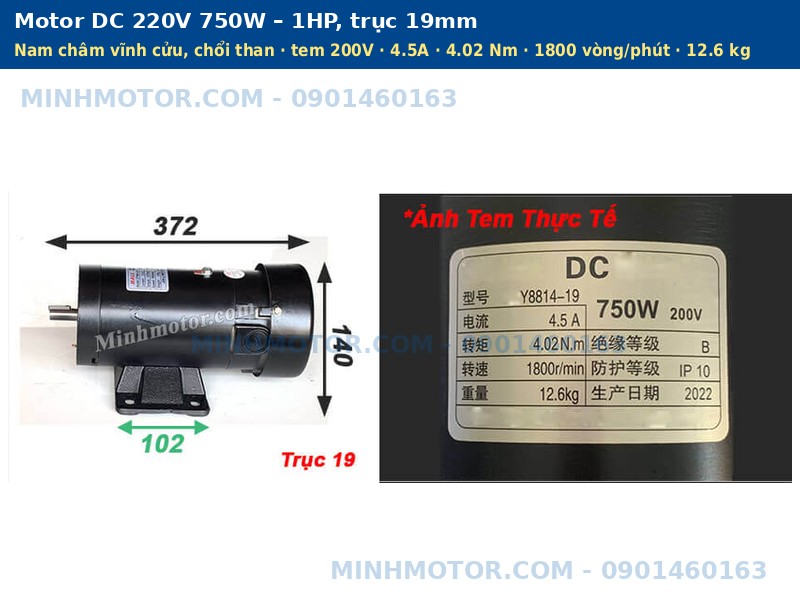

- Tem 750W – 200V – 4.5A – 4.02 Nm – 1800 vòng/phút, nặng 12.6 kg.
- Có chân đế B3, mặt bích B5 Ø160, mặt vuông 138mm.
- Video: motor DC 220V chân đế ráp hộp trục vít qua bích trung gian.
- Chi tiết: motor DC 220V 750W.

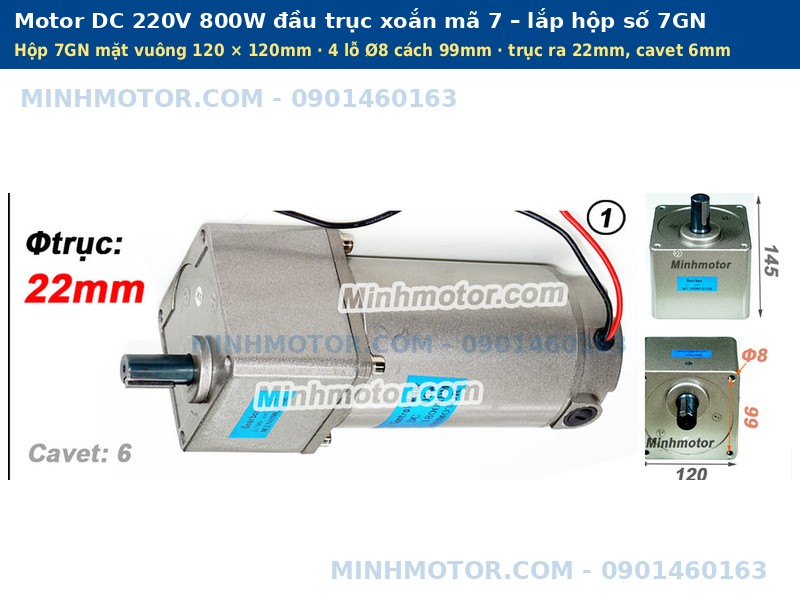

c) Motor DC 220V 800W đầu trục xoắn mã 7 – ráp hộp số 7GN, máy kéo ống nhựa

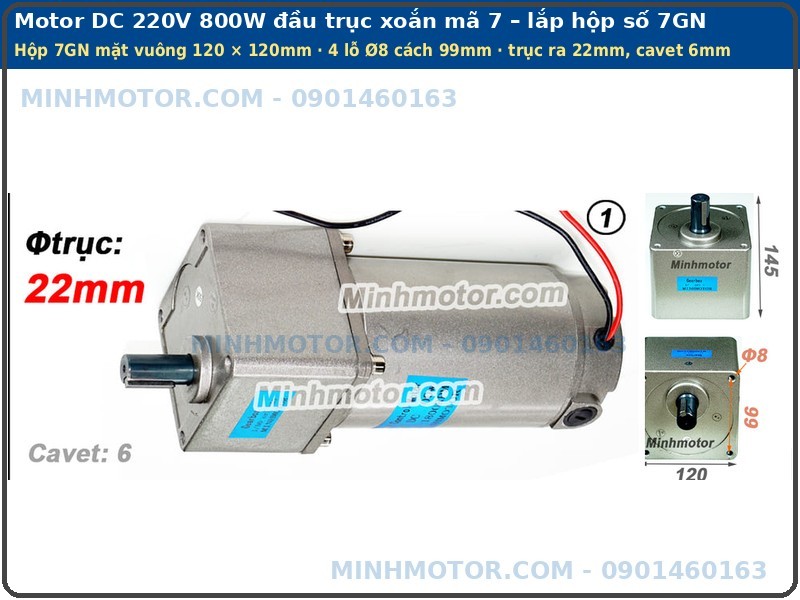

- Đầu trục cắt răng, lắp thẳng hộp 7GN mặt vuông 120mm, trục ra 22mm.
- Tỉ số 1/3 – 1/200: trục ra 600 xuống 9 vòng/phút.
- Chi tiết: motor DC 220V 800W.
3) Bản vẽ kích thước motor DC 220V chân đế, mặt bích B5, mặt vuông 138

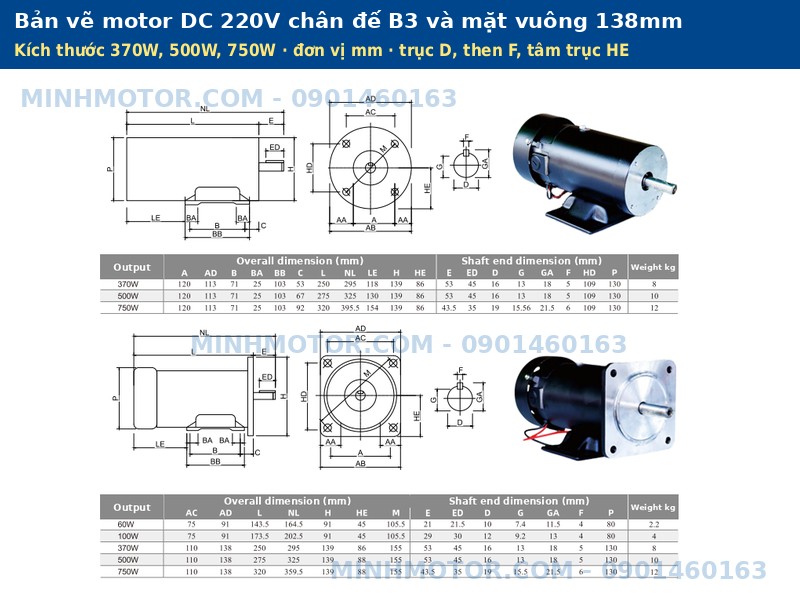

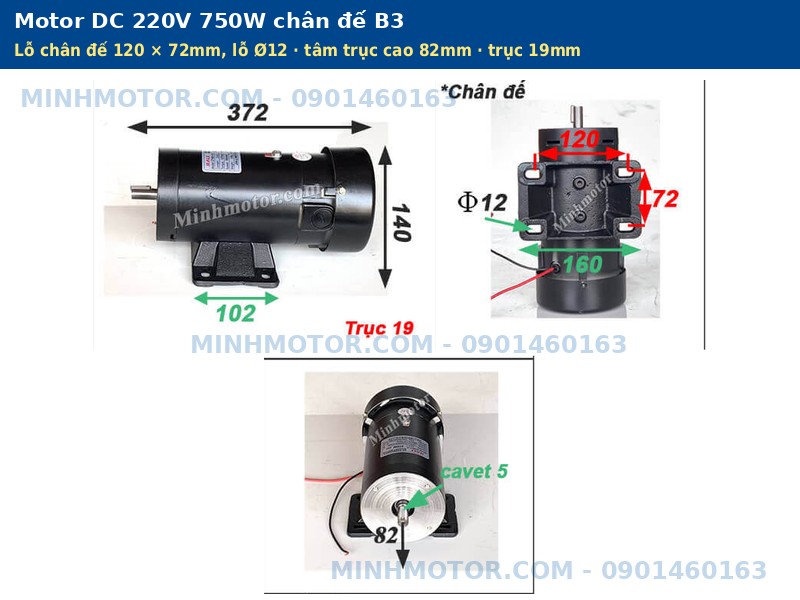

- Chân đế: lỗ cách A = 120mm ngang trục, B = 71mm dọc trục.
- Mặt vuông: cạnh AD 138mm, vành định vị AC Ø110mm.
- Trục D 16mm (370 – 500W), 19mm (750W) theo bản vẽ; hàng trong kho 400W trục 14mm.

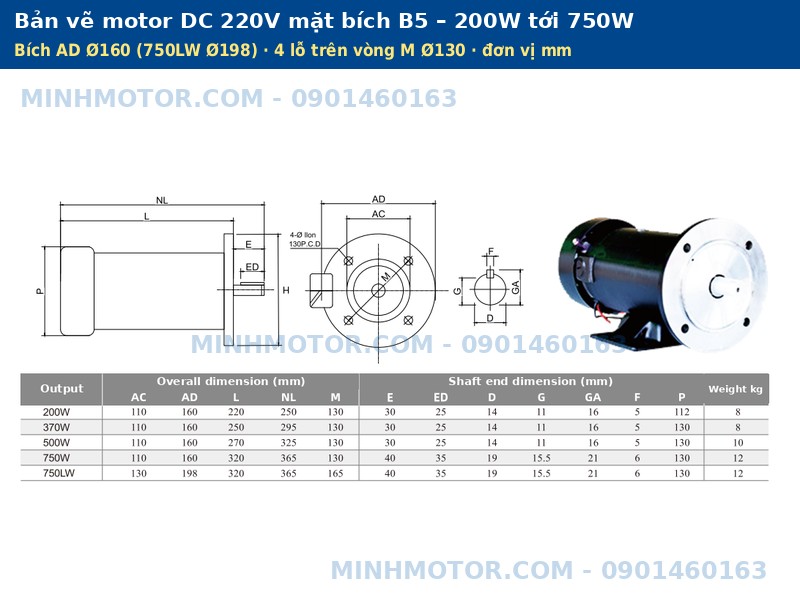

- Mặt bích B5: Ø160mm, vành định vị Ø110mm, 4 lỗ trên vòng Ø130mm.
- Trục 14mm (200 – 500W), 19mm (750W); then 5mm, 6mm.
- Bản 750LW: bích Ø198mm, vòng lỗ Ø165mm.
| Kích thước quan trọng nhất | 400W | 750W | 800W đầu xoắn |
|---|---|---|---|
| Đường kính trục Rãnh cavet - Then | 14 mm 5 mm | 19 mm – | Trục ra hộp 7GN 22 mm 6 mm |
| Chân đế B3 | 117 × 72 mm, lỗ Ø12 | 120 × 72 mm, lỗ Ø12 | – |
| Mặt bích B5 | Ø160, 4 lỗ Ø10 trên Ø130 | Ø160, 4 lỗ Ø10 trên Ø130 | – |
| Mặt vuông | 138 × 138 mm | 138 × 138 mm | 120 × 120 mm (hộp 7GN) |
| Tâm trục tới mặt đất | 82 mm | 82 mm | – |
4) Thông số điện motor DC 220V và hộp chỉnh tốc
| Công suất | Dòng định mức | Mô men định mức | Tốc độ định mức | Khối lượng |
|---|---|---|---|---|
| 400W (tem 370W) | 2.5A | 1.67 Nm | 1800 vòng/phút | 8.5 kg |
| 750W | 4.5A | 4.02 Nm | 1800 vòng/phút | 12.6 kg |
| 800W đầu xoắn | – | ~ 4.24 Nm (tính) | – | – |
- Hộp chỉnh DC 220V 1HP: vào 220V 1 pha, núm chỉnh tốc, công tắc ON/OFF, đồng hồ vòng/phút.
- 1 hộp 1HP chạy 1 motor tới 750W.
- Lô ZT-PM trong kho ghi tốc độ 1500 vòng/phút; đọc tem trước khi tính tỉ số.
5) Motor DC 220V ghép hộp giảm tốc bánh răng GHM, GVM và trục vít WPDS, WPDO

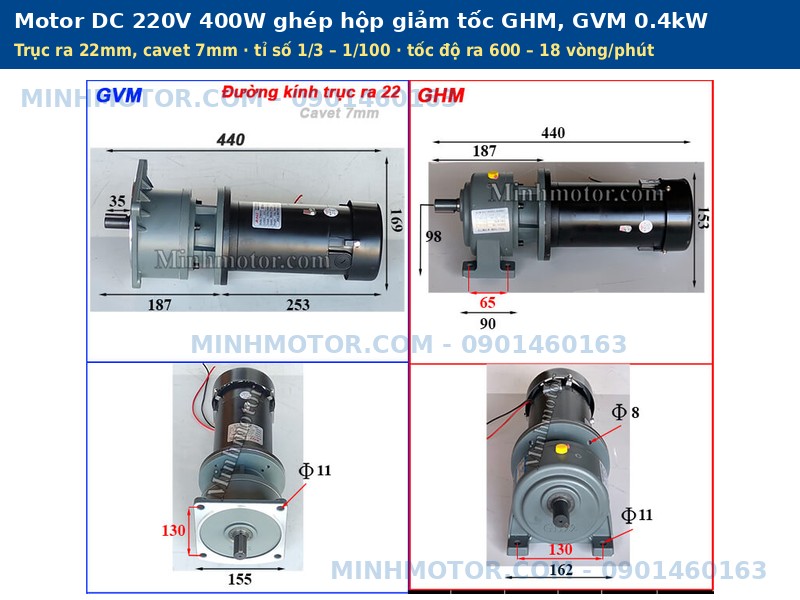

- 400W + GHM/GVM 0.4kW: trục ra 22mm, tỉ số 1/3 – 1/100.
- 750W + GHM/GVM 0.8kW: trục ra 28mm, tỉ số 1/3 – 1/100.
- Mô men ra ≈ mô men motor × tỉ số × 0.85: 400W 1/30 ~ 43 Nm; 750W 1/30 ~ 103 Nm.

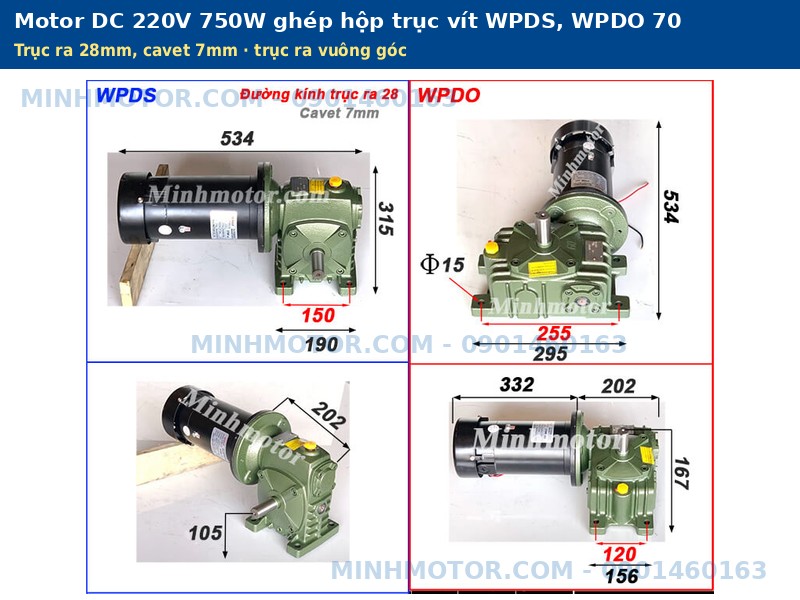

- 400W + WPDS/WPDO 60, 750W + WPDS/WPDO 70: trục ra 22mm, 28mm, vuông góc trục motor.
- Hộp trục vít tỉ số lớn hiệu suất thấp hơn hộp bánh răng; tính mô men theo hiệu suất từng tỉ số.
6) Ưu điểm motor DC 220V
- Chỉnh tốc vô cấp bằng núm vặn, không biến tần, không cài thông số.
- Chạy điện 1 pha có sẵn ở xưởng nhỏ, nhà dân, cửa hàng.
- Dòng nhỏ: 750W chỉ 4.5A; cùng công suất bản 24V cần trên 30A.
- Giữ mô men khi chạy chậm – máy cuốn, máy cán, băng tải chậm vẫn khỏe.
- Đảo chiều nhanh bằng 2 dây.
7) Ứng dụng motor DC 220V trong xưởng sản xuất
- Máy cuốn màng PE, cuốn giấy, cuốn vải: chỉnh tốc theo đường kính cuộn.
- Băng tải chiết rót, dán nhãn, đóng gói: khớp nhịp với máy chiết.
- Băng tải lưới lò sấy nông sản, sấy bánh tráng: đổi thời gian sấy bằng tốc độ băng.
- Máy cán bánh tráng, cán bột, cán kẹo: chạy chậm mô men lớn.
- Máy kéo ống nhựa, kéo profile sau máy đùn: khớp tốc độ máy đùn.
- Bàn xoay hàn, bàn xoay sơn, máy se sợi, máy cuốn chỉ.
8) So sánh motor DC 220V với motor DC 24V và motor 1 pha điều tốc
| Tiêu chí | Motor DC 220V | Motor DC 24V | Motor 1 pha điều tốc |
|---|---|---|---|
| Nguồn | Lưới 220V qua hộp chỉnh | Ắc quy, nguồn tổ ong | Lưới 220V |
| Dòng ở 750W | 4.5A | > 30A | ~ 5A |
| Chỉnh tốc | Núm vặn, vô cấp | Bộ PWM | Hộp điều tốc, yếu lực khi chậm |
| Lực khi chạy chậm | Giữ gần đủ | Giữ gần đủ | Giảm rõ dưới 50% |
| Hợp với | Máy cố định trong xưởng | Xe, máy di động | Máy chạy gần tốc độ cố định |
9) Câu hỏi thường gặp về motor DC 220V
- Motor DC 220V cắm thẳng điện 220V được không? Không. Điện lưới là xoay chiều; phải qua hộp chỉnh tốc DC 220V để có điện 1 chiều. Cắm thẳng motor rung, kêu ù, nóng cháy cuộn dây.
- Motor DC 220V có dùng biến tần được không? Không. Biến tần chỉ chạy motor xoay chiều. Motor DC 220V dùng hộp chỉnh tốc DC.
- Nên chọn motor DC 220V 400W hay 750W? Chọn 400W cho máy cuốn, băng tải nhẹ dưới ~ 230 kg hàng. Chọn 750W khi tải nặng hơn hoặc chạy dưới 30% núm cả ca.
- Motor DC 220V và motor DC 180V khác nhau thế nào? Khác điện áp tem. Motor 180V chạy đủ tốc ở hộp chỉnh ra 180V; motor 200 – 220V cần hộp ra tới 200V mới đạt 1800 vòng/phút.
- Motor DC 220V chạy chậm nhất được bao nhiêu vòng/phút? Được khoảng 90 – 180 vòng/phút (5 – 10% núm) với hộp chỉnh SCR. Cần chậm hơn mà vẫn khỏe thì ghép hộp giảm tốc.
- Motor DC 220V có giữ được tải khi mất điện không? Không. Motor và hộp bánh răng không tự hãm; tải treo, tải dốc cần phanh hoặc hộp trục vít tỉ số lớn.
- Motor DC 220V đầu trục xoắn và trục trơn khác nhau gì? Đầu xoắn cắt răng, chỉ lắp thẳng hộp số cùng mã (7GN). Trục trơn có then, lắp puly, nhông, khớp nối hoặc hộp số qua bích.
- Lắp motor DC 220V vào hộp trục vít NMRV được không? Được, qua bích trung gian và khớp nối như trong video. Đo trục 14 hoặc 19mm và bích Ø160 trước khi đặt bích.
- Motor DC 220V có đảo chiều liên tục được không? Được khi dừng hẳn rồi mới đảo. Đảo khi đang quay làm dòng vọt cao, đứt cầu chì hộp chỉnh.
- Một hộp chỉnh tốc chạy được mấy motor? Một motor. Hộp 1HP chạy tới 750W; 2 motor cần 2 hộp để chỉnh tốc riêng.
- Motor DC 220V có ồn không? Ồn nhỏ, tiếng chổi than đều. Tiếng rít, đánh lửa xanh lớn ở cổ góp là chổi mòn hoặc quá tải.
- Motor DC 220V có dùng trong xưởng sơn, kho xăng được không? Không. Chổi than sinh tia lửa; khu vực hơi xăng, dung môi phải dùng motor phòng nổ.
- Motor nóng khi chạy chậm lâu thì xử lý thế nào? Đổi hộp giảm tốc tỉ số lớn hơn để motor chạy trên 50% núm, hoặc lên công suất lớn hơn.
- Motor quay yếu dù vặn hết núm? Do điện lưới sụt áp, chổi than tiếp xúc kém hoặc tải kẹt. Đo điện áp ra hộp chỉnh, kiểm tra tải quay nhẹ bằng tay.
- Hộp chỉnh tốc hay đứt cầu chì? Do bật máy khi núm đang cao, tải nặng hoặc đảo chiều khi quay. Vặn núm về 0 trước khi bật, tăng tốc từ từ.
